¿Qué tan difícil es hacer puertas correderas? ¿Qué ventajas ofrecen en el contexto de las puertas batientes tradicionales? ¿En qué se diferencian los diferentes conjuntos de accesorios y qué elementos deben incluir? En mi artículo intentaré responder estas y otras preguntas.

Puertas retráctiles: instalación sobre cimientos de hormigón armado.

Retroceso contra el swing

La principal ventaja de las puertas correderas es que cuando se abren, no ocupan espacio en el patio ni bloquean el camino. Esta característica es muy útil en un pequeño patio que da a una calle estrecha.

Кроме того: управление откатными воротами легко автоматизировать. Automatica может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Por supuesto, la solución tiene sus desventajas:

• La longitud de la parte directa de la cerca adyacente a la puerta de la puerta debe ser al menos igual a la longitud de la hoja. De lo contrario, la puerta simplemente no tendrá a dónde retroceder;

En la posición abierta, el marco cubre 4-6 metros de la pared.

• El bastidor masivo será bastante difícil de enrollar manualmente si desea ahorrar en la unidad eléctrica o si se corta la electricidad en el hogar. Abrir puertas batientes de cualquier peso, incluso un niño;
• El diseño en su conjunto será mucho más caro. Puertas batientes soldadas hechas de proftruby 40x40, enfundadas en chapa de acero, en la fabricación de "llave en mano" le costarán entre 15 y 25 mil rublos. Coste eléctrico retráctil cuesta desde 100 mil o más.

Nota: incluso las puertas correderas de fabricación propia (siempre que todo el trabajo, desde el llenado de la base hasta la soldadura y la instalación de los rodillos se realicen de manera independiente) requerirán costos de materiales y accesorios de al menos 45-50 mil.

Dimensiones

En mi opinión, el tamaño óptimo de la hoja: una altura de 2 metros con un ancho de 4 a 6 metros. Una altura de dos metros eliminará la manifestación de curiosidad inapropiada de los transeúntes; El ancho de la hoja de 4 metros hará que sea bastante seguro manejar en su patio con un camión de arena o materiales de construcción. Aumentar el ancho de la hoja a seis metros es útil en los casos en que el ancho de la calle hace que sea necesario conducir en ángulo hacia el patio.

Una vez decididas las dimensiones, es fácil construir sus propios dibujos de puertas.

Los gastos

¿Cuál es el precio de los materiales y accesorios para las puertas que he indicado?

La alineación es así:

• Set de accesorios - unos 15.000 rublos;
• Metal para el marco - 5000;
• Fundación (refuerzo, hormigón, arena) - 5000;
• Accionamiento eléctrico automatizado - 15-30 mil, según el fabricante y la funcionalidad;
• Electrodos, cables de alimentación, pintura y otras cosas pequeñas: de dos a tres mil.

Un par de elementos en la lista deben ser desmontados con más detalle.

Accesorios

¿Qué incluye un conjunto típico de accesorios?

Aquí hay una lista de la serie Vino de la producción italiana:

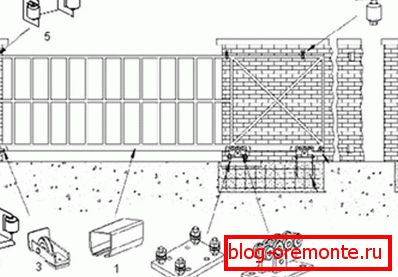

El esquema de puertas correderas en los rodillos con la indicación de los puntos de montaje de los accesorios.

Fijar el costo определяется:

• Por el fabricante. Por razones obvias, los productos nacionales son mucho más baratos que los productos importados;
• Carga nominal (es decir, simplemente hablando, el peso de la faja). Cuanto más grande es, más estrictos son los requisitos que se imponen a la resistencia y durabilidad de los accesorios, lo que afecta directamente su costo.

Daré algunos ejemplos de precios al por menor.

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

Automatica

Además del fabricante, los kits de automatización varían:

• Peso máximo de la hoja. Cuanto más grande es, más potencia se requiere de la unidad eléctrica;
• Apertura y velocidad de cierre. Suele oscilar entre 0,15 y 0,35 m / s;
• Un conjunto completo. Los controles remotos, fotocélulas, luces de advertencia pueden incluirse en el paquete básico o comprarse por separado.

Aquí hay un pequeño extracto de la lista de precios de la oficina de representación rusa de la compañía italiana Niza.

RB400KCE

• La masa máxima de la hoja - 400 kg;
• Velocidad - 0,35 m / s;
• Juego completo: el variador con la unidad de control incorporada, el panel, las celdas de fotos, una lámpara de alarma con la antena, el interruptor de castillo
• Costo: 28440 rublos.

Electric Nice RB400KCE completamente cargada.

Curiosamente: el costo del mismo conjunto sin una lámpara de señal y fotocélulas - 18.600 rublos.

Correr 1800

• La masa máxima de la hoja - 1800 kg;
• La velocidad es de 0.16 m / s;
• Conjunto completo: el accionamiento con la unidad de control incorporada;
• Costo: 41472 rublos.

Instalacion

Ahora - algunas recomendaciones para la fabricación e instalación de puertas.

¿Qué hacer el marco marco?

Es mejor usar una tubería profesional: proporcionará una mayor rigidez en comparación con una esquina con el mismo peso o menos. Las dimensiones mínimas son 60x60 para el marco y 40x20 para los tirantes que proporcionan rigidez estructural.

Dibujo del bastidor del tubo perfilado.

¿Cómo enfundar la puerta?

El gran peso de la hoja aumenta considerablemente el costo de los accesorios y la automatización. Por consiguiente, se prefieren materiales ligeros. Recomendaría utilizar una lámina de pared de 0,55 mm de espesor con una altura de ola de no más de 20 mm.

Un par de matices:

1. Es mejor usar remaches para sujetar la carcasa en lugar de tornillos. No se aflojan con ráfagas de viento y no producen gotas oxidadas, características de los tornillos autorroscantes con un revestimiento de zinc roto
2. Adjuntar a cada ola de la hoja. De lo contrario, las ráfagas de viento serán acompañadas por un ruido metálico.

La atadura de la hoja profesional al armazón.

¿Cuál debería ser la distancia entre los rodillos sobre los que descansa la puerta? Una instrucción exhaustiva está contenida en esta tabla:

La distancia entre los carros en función del tamaño y el peso de la hoja.

¿Cuál debería ser el tamaño de la fundación?

Como regla general, su longitud se toma igual a la mitad del ancho de la hoja. Para una puerta de 4 metros, se requiere una cimentación de 2 metros de largo. La profundidad de la cimentación 200 mm excede la profundidad de congelación del suelo.

¿Qué y cómo hacer los cimientos?

El marco se hierve desde un canal de 120 a 200 mm de ancho y un refuerzo corrugado con un diámetro de 12 a 14 mm. Las barras verticales se suministran con enlaces cruzados. El llenado se realiza por hormigón con resistencia M250.

Atención: el plano del canal está alineado estrictamente en el nivel. La menor desviación del horizonte hará que la puerta se cierre o se abra con fuerza excesiva.

Marco con el refuerzo de la fundación. El lado está soldado al sitio para la instalación de la unidad.

¿Cómo instalar los rodillos retráctiles para la puerta con sus propias manos, haciendo posible ajustar su altura?

Utilice el montaje de carros en las placas de ajuste de montaje. La placa está escaldada en una barra de canal, y la base del carro se fija en los pernos con tuercas. Este método de montaje proporcionará un ajuste simple para los errores en la instalación y el hundimiento del suelo.

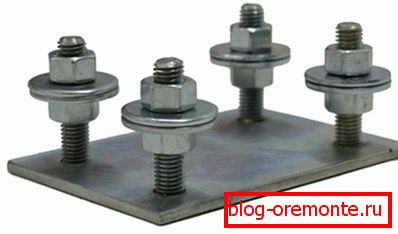

Placa de ajuste debajo del carro.

Más fácil, incluso más fácil

¿Es posible simplificar la construcción de portones corredizos y reducir al mínimo el costo de su construcción?

Por supuesto Voy a publicar aquí algunas fotos de la puerta que funciona correctamente en la casa junto a mí.

Vista general de la puerta. El bastidor está soldado de una esquina de 50x50 mm y revestido con una lámina de acero galvanizado.

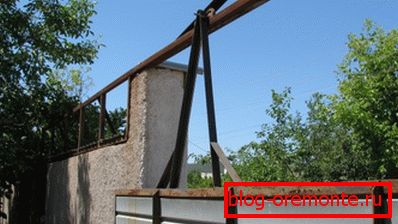

Las puertas no dependen de los carros, sino que cuelgan de una barra de canal colocada sobre la cerca, reforzada en el medio por una armadura soldada.

Esta foto muestra claramente los rodillos de soporte y fijación. El rodillo de soporte está provisto de un revestimiento de goma, que reduce significativamente el nivel de ruido al abrir y cerrar la puerta.

rodillo de soporte inferior sostiene la solapa en una posición vertical. Desviada en la dirección opuesta que interfiere con su propio peso.

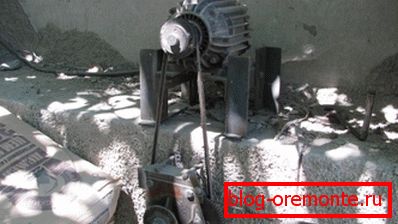

La unidad es un motor monofásico de 1,5 kW y una transmisión por correa en una polea que enrolla un cable de acero.

Un simple mecanismo de tensado de cables.

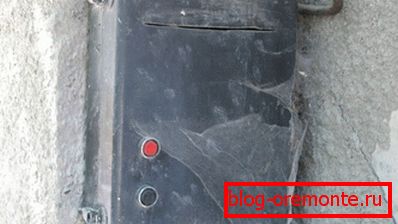

Unidad de control remoto. Un botón cierra la puerta, otro - se abre.

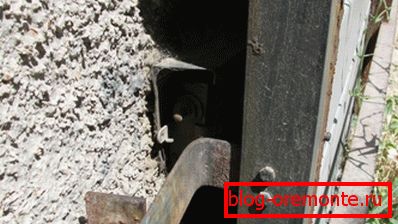

El interruptor de límite abre el circuito de alimentación cuando la hoja está completamente cerrada.

Conclusión

Espero que este material ayude al lector respetado a crear un diseño económico y funcional. Como de costumbre, puede familiarizarse con información temática adicional al ver el video en este artículo. Apreciaré sus comentarios y adiciones. ¡Éxitos!
