Puertas de la hoja perfilada: 2 proyectos completados.
Este artículo trata sobre cómo hacer una puerta de una hoja profesional con sus propias manos. En él, hablaré de dos proyectos implementados en mi casa y en la casa de mis parientes cercanos. Además, abordaré un par de problemas técnicos que pueden surgir durante la implementación del proyecto y propondré sus soluciones. Así que vamos a empezar.

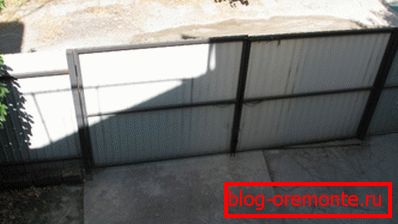

Puerta de entrada en el patio de mi casa: una vista general desde el balcón.
Mi proyecto
Antes de mí estaba la tarea de cercar un pequeño patio delantero de la casa y organizar la entrada y entrada más conveniente para ella. Como una forma de realizar esta tarea, se eligió una cerca de una hoja perfilada en un marco soldado hecho de un tubo profesional con una puerta giratoria y una ventanilla.
¿Por qué hoja profesional?
Aquí están los argumentos que me guiaron en la elección del material.
- Gracias al recubrimiento de zinc y la capa de polímero, la hoja profesional es bastante duradera, superando en este parámetro cualquier valla de madera con portón de madera;
- Es significativamente más barato que un eurofence concreto o una cerca de piedra. con puerta completamente soldada de varillas o chapa de acero (especialmente con forja);
- Requiere casi ningún mantenimiento.. El cuidado se reduce a la lubricación periódica de toldos y pernos. Yo uso aceite de motor usado para este propósito, lo que reduce los costos a cero;
- Y la cerca, y la puerta, y la puerta son completamente impenetrables para las vistas de los demás.. No estaba en mis planes exponer mi patio para que todos lo vieran, con toda mi compasión por los vecinos;
- Para superar la cerca de la hoja profesional - una tarea bastante no trivial Gracias a sus bordes afilados.
Los bordes afilados de la hoja profesional que sobresalen del marco evitarán que el atacante la supere.
Por cierto: en la puerta, el marco está rodeado por una hoja de perfil alrededor del perímetro, de modo que es mucho más fácil forzar la puerta.
Dimensiones
Las puertas batientes tienen un ancho total de 4 metros, que es suficiente para un automóvil en ángulo. Cada colgajo, respectivamente, tiene un ancho de dos metros.
La altura de la valla - 2 metros. El ancho de la puerta es de 90 cm. Le permite transportar un carro sin ningún inconveniente, para conducir en el patio en bicicleta o scooter.
Puerta batiente cerca de la puerta.
Nodos principales
Desde la instalación de la cerca hace más de tres años, no tengo la oportunidad de subir fotos que muestren la secuencia de acciones para su creación e instalación. Sin embargo, intentaré compensar este defecto tomando fotografías de todos los componentes principales de la estructura.

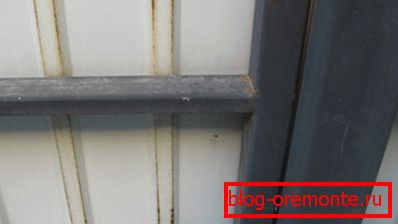

El marco de la puerta.
El marco de las válvulas está hecho de proftruby 40x40 mm de tamaño. El puente en el medio no realiza las funciones de los cojinetes y solo es necesario para garantizar la rigidez horizontal de la estructura (simplemente, para que la hoja no se doble por el viento). Su tamaño es de 20x40.
Nota: la hoja no se combará incluso sin refuerzos. A diferencia de la tapicería de la placa, la hoja profesional en sí misma proporciona rigidez en el plano vertical.
Pilar
Pilares de apoyo - de la sección de tubo profesional 80x80. Esta sección elimina la deformación en cualquier carga razonable y con fuertes ráfagas de viento (el invierno en Sebastopol es la temporada de los vientos).

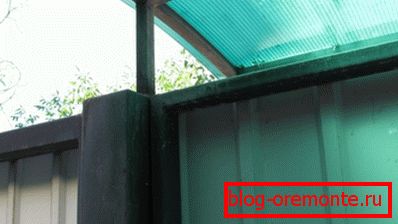

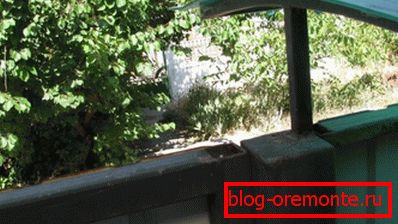

El extremo superior del post.
Desde arriba, los pilares se cubren con placas soldadas de 3 mm de espesor. Los tapones eliminan la acumulación de agua dentro de la columna y su corrosión acelerada. Los montantes verticales del marco de la hoja están abiertos desde la parte inferior y desde la parte superior: el agua interior no se queda en la tubería.
El tirador de la puerta de guillotina.
Los mangos están hechos de refuerzo ordinario liso de 12 mm. El diseño fue diseñado con un límite de presupuesto ajustado, inmediatamente después de la mudanza y fue puramente funcional: la belleza tenía que sacrificarse para ahorrar.

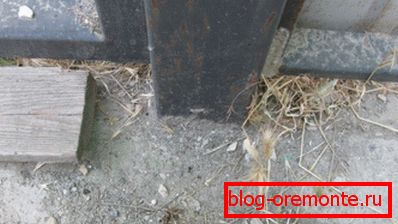

El pilar sobre el que se apoya el ala derecha de la puerta y la puerta se concreta en el suelo.
El hormigonado se realiza de la siguiente manera:
- Cavar o perforar un agujero al menos un metro de profundidad;
- El pilar está instalado estrictamente por una plomada y cubierto con escombros;
- Aplastamiento aplastado con control continuo de la posición del pilar;
- La fosa se llena con un mortero de cemento líquido y arena en una proporción de 1: 1.5 - 1: 2. Una gran cantidad de aglutinante compensa el exceso de agua y la filtración inevitable de la leche de cemento en el suelo.
Además: esta instrucción le permitirá comenzar a usar rápidamente la puerta, una solución sólida se aprovecha más rápido. Cuando la proporción de arena y cemento M400 1: 1, puede abrir la puerta al día siguiente, una hoja de puerta más maciza, después de 3 días.

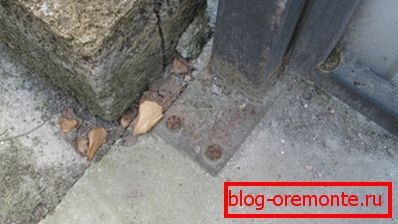

El segundo pilar está montado sobre el ancla.
El segundo pilar con el ala izquierda colgado en él cayó sobre una losa que cubría el pozo negro.
El método de montaje fue dibujado por sí mismo:
- Una plataforma de acero de 4 mm de espesor está soldada al extremo del tubo;
- Se utilizaron cuatro anclajes de 100x12 mm para la fijación.
Este método de instalación es atractivo porque le permite usar la hoja inmediatamente después de la instalación, sin hacer una pausa para que se fije el mortero.

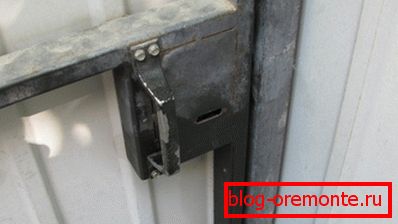

Inserción de bloqueo.
En la puerta instalada mortaja cerradura plana bajo dvuhborodochny clave. La caja lo protege del agua en lluvia y nieve. Por desgracia, no protege completamente: en las raras heladas en Crimea, el mecanismo se congeló un par de veces y se necesitaba calentar.
La manija se instala directamente en la caja de la cerradura y se asegura con tornillos de metal.

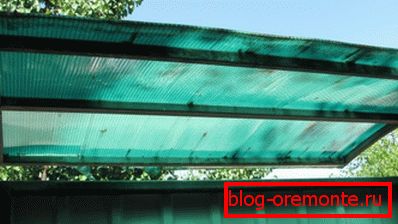

Canopy sobre la puerta.
Desde arriba, la cerradura y la puerta en sí están protegidas por un dosel compacto (50 cm) de policarbonato celular en un marco soldado hecho de tubo perfilado de 20x20 mm. Por desgracia, el material no se eligió muy bien: la falta de protección total contra la radiación ultravioleta llevó al hecho de que en el tercer año de servicio el policarbonato comenzó a deteriorarse.
Los pernos inferiores de las válvulas.
Los pernos están hechos del mismo refuerzo liso de 12 milímetros. Los topes, que permiten fijar los pernos abiertos en la posición superior, desde una barra cuadrada de 10 x 10 mm de tamaño. Las bisagras están hechas de una hoja de acero de tres milímetros doblada en la forma de la letra "P".
Curiosamente, ya que con las persianas cerradas, los cerrojos se ubican sobre la losa que cubre el pozo, para ellos simplemente se perforaron un par de agujeros en el concreto.

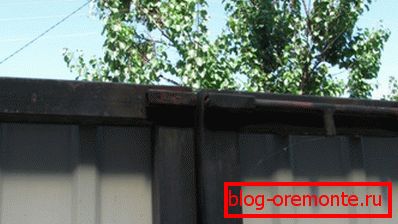

Perno superior.
El perno superior conecta las puertas de la puerta entre sí y se cierra solo con un fuerte viento. Se elimina el traqueteo de las válvulas cuando ráfagas.

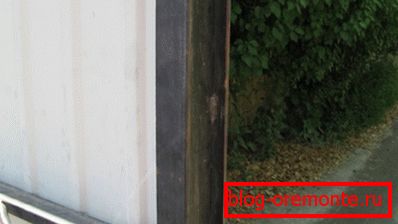

Esquina en el marco exterior.
Presionado en el marco de la esquina exterior de la hoja de la puerta, se cierra la brecha entre las puertas de las miradas indiscretas del exterior.

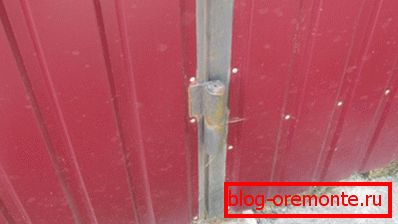

Canopy hoja de la puerta.
El pliegue debajo de la sábana profesional pesa un poco; sin embargo, los cobertizos macizos maquinados de una barra gruesa en un torno todavía son preferibles a ella. Los toldos se sueldan a la altura total con la posterior limpieza de las costuras. El montaje en varias tachuelas es inaceptable aquí: se derrumba en una o dos temporadas.

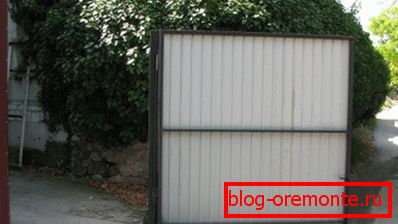

La puerta se abre hacia el exterior.
Un punto importante, que parece evidente por sí mismo: en el pequeño patio, las puertas de la puerta deben abrirse hacia afuera. Incluso en una calle estrecha. De lo contrario, cuando la hoja se ha introducido, la máquina simplemente no puede cerrarse.
Solo me enfoco en esta atención porque inicialmente el dibujo de mi proyecto incluía un marco que se abría hacia adentro, lo que crearía un mínimo de interferencia con los vehículos que pasan por la calle. Cómo funcionaría un plan de este tipo si usted tiene su propio automóvil, no me llegó de inmediato.

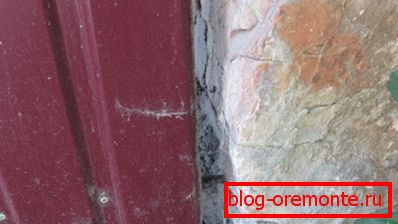

Fijación de cremallera extrema al muro de piedra.
El poste extremo de la cerca se fija a un muro de piedra que bordea mi patio de una manera extremadamente simple y excepcionalmente confiable:
- Los taladros se perforan en la pared con un taladro de 10 mm;
- Luego se expanden a 11 mm con un taladro de hormigón. Por desgracia, boers de tal diámetro no están a la venta;
- Los orificios de refuerzo liso de 12 milímetros afilados en un lado se introducen en los orificios;
- Las varillas están soldadas al extremo frontal del marco de la cerca.
Sugerencia: es mucho más fácil sujetar un bastidor a una pared vertical lisa con dos a cuatro pernos de anclaje.

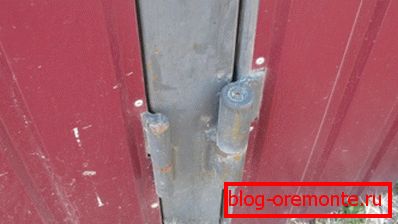

Canopy Wicket.
Para la puerta se usó el mismo toldo para soldar, como para la puerta, pero más pequeño.
Cubrir la placa debajo de la llave.
La almohadilla estándar de la cerradura se sujeta sobre una hoja perfilada con un par de remaches, los mismos que sujetaban la cerca y el reborde de la puerta.

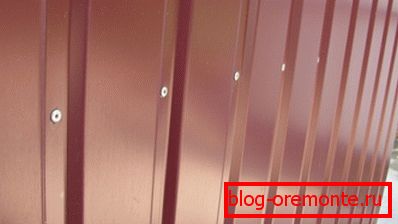

Cierre de chapa profesional.
En mi caso, no se utilizaron tornillos de metal, sino que se eligieron remaches para sujetar la hoja perfilada al marco. Un punto importante: necesitas arreglar cada ola. De lo contrario, en la hoja de clima ventoso sonará.
Por calle estrecha
La longitud de la cerca no me permitió instalar una puerta corredera. Mientras tanto, para una calle estrecha, esta es una solución ideal: en la posición abierta, el marco (o el marco) no interfiere con el tráfico, ya sea dentro o fuera del patio.
Aquí hay una muestra de tal construcción, implementada (aunque de manera torpe) en la casa a mi lado.

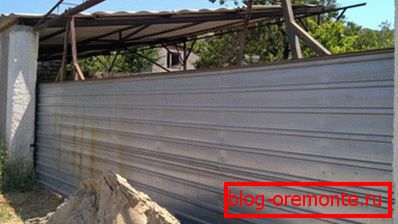

Puertas retráctiles de la hoja perfilada: una vista general.
El ancho de la hoja única es de 5,5 metros. Con un pequeño margen, cierra la brecha en la cerca de piedra.
Vista de la hoja de suspensión desde la calle.
El peso de la hoja se distribuye en dos suspensiones con rodillos que se apoyan en la armadura sobre la abertura.

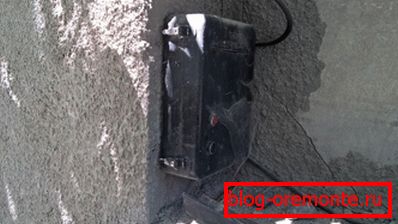

Panel de control.
La puerta está electrificada y se abre con un mando a distancia. Tiene solo dos botones; no se proporcionan interruptores de límite.

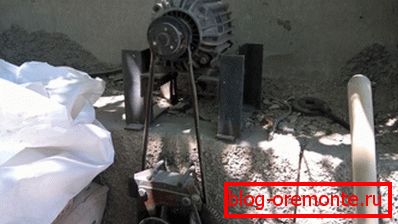

Faja de la unidad.
Potencia del motor - 2 kilovatios. La rotación en la polea, enrollada en un cable de acero para impulsar la hoja, se transmite mediante una correa.

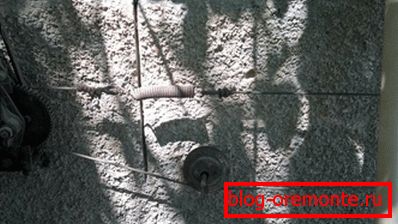

Nudo de tensión.
Para eliminar el cable caído, el propietario le proporcionó un resorte rígido y un rodillo de soporte adicional.

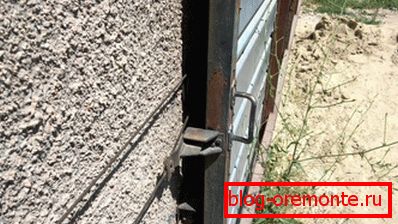

Sujeción del cable a la puerta corredera.
En el punto de unión a la hoja, el cable se une con un par de placas de acero de 4 mm de grosor y un tornillo normal.

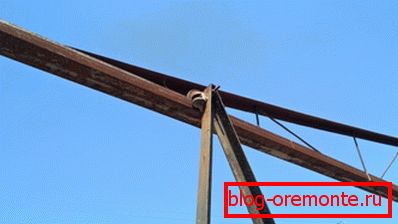

Suspensión: vista interior.
Cada suspensión está equipada con un par de rodillos. Juntos eliminan cualquier desplazamiento de la hoja en relación con la guía.

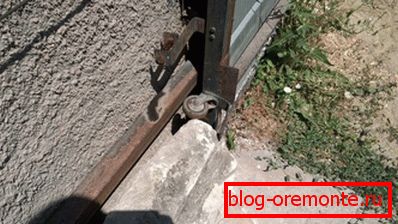

Rodillo de apoyo inferior.
El rodillo inferior no permite que la hoja se desvíe de la posición vertical hacia la pared y se apoye contra el borde de la abertura. La desviación de la posición vertical en la dirección opuesta excluye el peso propio de la puerta.
Cuestiones tecnicas
Si no hay soldadura
Declararé de inmediato: una puerta sólida en un marco de metal con láminas profesionales no se puede hacer sin soldadura. Y el marco, y las suspensiones se unen única y exclusivamente con su ayuda. Pero el marco de la guía se monta fácilmente en sujetadores galvanizados utilizando tornillos o pernos.
Soporte X diseñado para el montaje del rezago.
Fijación de troncos al poste en los tornillos.

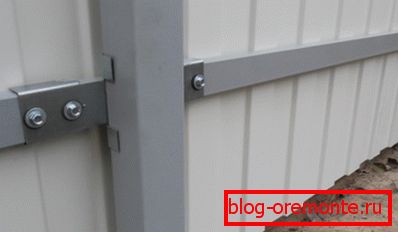

Parcela lista valla: vista interior.
Consejo: para el montaje use tornillos con arandelas de presión de goma. No permitirán que los sujetadores salgan de la vibración debido a las ráfagas de viento. Una solución alternativa es montar en los pernos de cabeza embutidos y las tuercas de seguridad.
Hazme hermosa
Las puertas de hierro forjado con una hoja profesional se ven mucho más espectaculares que la construcción utilitaria de una tubería profesional. Sin embargo, la forja manual de arte no difiere en cuanto a bajo costo: el costo mínimo de las puertas a medida es de aproximadamente 80,000 rublos.
El compromiso será la fabricación de las compuertas de la tubería con elementos forjados soldados al marco.

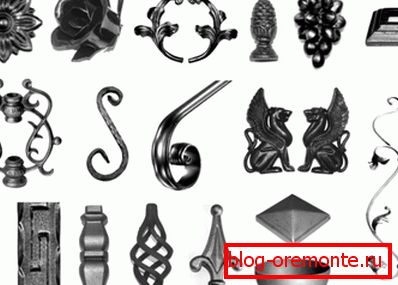

Decoraciones forjadas para vallas, portones y vallas.

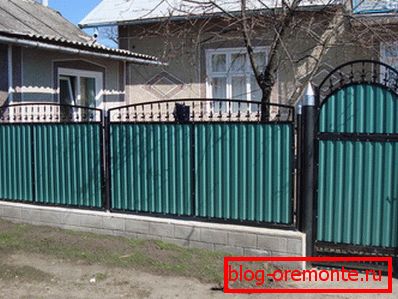

La foto muestra la puerta con detalles en hierro forjado.
Conclusión
Espero que mi humilde experiencia ayude al lector respetado a crear su propio proyecto. Puede obtener más información sobre cómo se pueden hacer puertas a partir de una hoja perfilada viendo el video en este artículo. Apreciaré sus adiciones y comentarios. ¡Éxitos!
