Puertas correderas con ventanilla: hacer puntas.

Desde la antigüedad, la puerta era considerada la cara del huésped. Estaban ubicados en el escudo de armas de la familia, y la resistencia del material podía resistir incluso el asedio de las máquinas golpeadoras.

Actualmente, en la fabricación de puertas con sus propias manos, se hace especial hincapié en la practicidad y la capacidad de automatizar todo el proceso de trabajo.

Fabricación e instalación

El tipo de puerta más popular se considera deslizante. Son bastante fáciles de usar, prácticos y no ocupan mucho espacio cuando se abren. Además, si instalan una ventanilla metálica adicional, el resultado será un diseño muy conveniente.

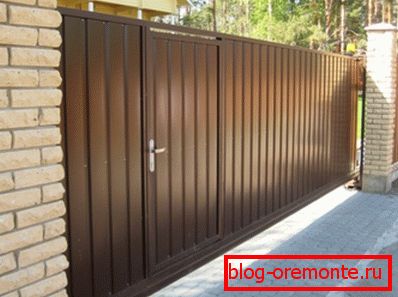

Puerta retráctil con una puerta de perfil metálico.

El principio de operación y requisitos para el sitio de instalación.

En primer lugar, vale la pena señalar que la puerta con un principio de apertura retráctil necesita una superficie perfectamente plana en la que se instalarán las guías. También es necesario tener suficiente espacio a ambos lados de la abertura, de modo que haya un lugar donde colocar la hoja en la posición abierta.

Por eso, en habitaciones pequeñas o con un perímetro pequeño, se utilizan puertas seccionales de garaje con ventanilla, que no requieren tanto espacio.

La mayoría de las veces, las puertas corredizas se instalan en corredores prefabricados, que se pueden comprar por separado en las ferreterías o pedir. Al mismo tiempo, se les agrega un motor, capaz de proporcionar una apertura suave y, a veces, una caja de cambios, para reducir el número de revoluciones.

Algunas personas prefieren instalar sistemas especiales de activación de energía mediante controles remotos o elementos de control ocultos.

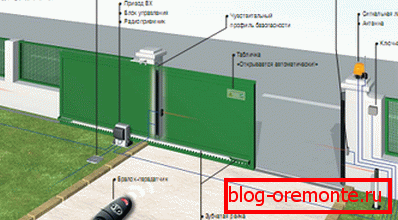

Diseño esquemático que muestra todos los elementos adicionales y sistemas de apertura automática.

Marco de fabricación

Uno de los problemas más graves en la operación de este tipo de compuerta es una alta probabilidad de distorsión, ya que se debe mantener un área grande con un número mínimo de marcos metálicos para no cargar el peso de toda la estructura.

• Sobre la base de cálculos de rigidez y experiencia práctica, con un tramo de 4 m, es mejor utilizar un tubo con forma de 50x50.
• Para empezar, es necesario soldar un marco que tendrá los parámetros de la puerta. Al mismo tiempo, en aras de una mayor fiabilidad, algunos artesanos prefieren hacerlos en forma de medio trapecio. Las esquinas de este diseño en estado cerrado servirán como un refuerzo adicional, estando detrás de un muro confiable.
• A continuación, debe colocar dentro de los refuerzos de marco. En este caso, el manual de instalación supone que la puerta debe colocarse primero.

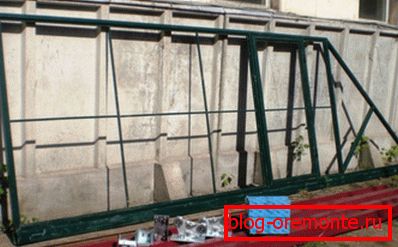

Bastidor listo con puerta de ventanilla instalada y rodillos para apertura

• La puerta no debe estar ubicada en el centro, pero no debe acercarse demasiado a los bordes. Por eso, al principio, están soldados al marco de la tubería, que lo convierte de un trapecio en dos triángulos y un rectángulo. En este caso, serán los bordes de la propia puerta.
• La puerta se encuentra en un metro de una de estas tuberías. Su ancho está hecho de 800 a 1000 mm, utilizando todo el mismo material que para el marco. Además, sus dimensiones se aíslan por separado, soldando el metal al perímetro de la estructura.
• Así, resulta que queda por reforzar solo 2 metros de la puerta, lo que se hace con la ayuda de tubos con forma, soldándolos en forma de cruz o celosía.

Variante de dibujo con algunas dimensiones y tolerancias.

• Después de esto, es necesario instalar bisagras en la puerta. Generalmente, el precio de estos dispositivos no es muy alto, por lo que debe elegir piezas confiables y de alta calidad sin ahorrar en material. Deben colocarse de modo que la puerta se abra hacia adentro sin interferir con el funcionamiento normal de la puerta.
• Luego, toda la estructura se trata con un neutralizador de óxido y se prepara.

Sugerencia Antes de proceder a la fabricación, es necesario realizar un dibujo. Será más fácil trabajar en él y salvará al maestro de la posibilidad de cometer un error en la instalación.

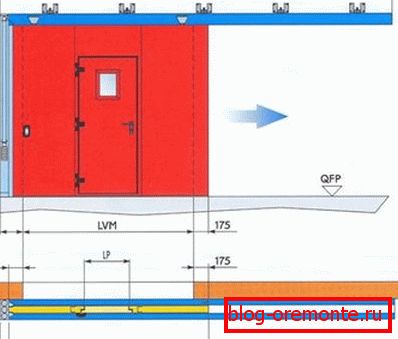

Disposición de todos los elementos con indicación de dimensiones básicas.

Instalación de dispositivos móviles y sujetadores.

Este proceso es básico y la fiabilidad de toda la estructura y la funcionalidad de los elementos de apertura dependen de ello.

• En primer lugar, vale la pena señalar que para obtener mayor resistencia y aumentar la vida útil, se deben usar elementos de movimiento de fábrica, que deben instalarse en la estructura terminada.
• Por lo general, hay una instrucción dentro de cada paquete que describe en detalle cómo funciona un modelo en particular. Sin embargo, un marco especial para ello tendrá que hacer de todos modos.

Instalación típica de elementos móviles en la puerta.

• Primero necesita soldar el marco a lo largo de la puerta. Con la ayuda de un material de sujeción especial en forma de pernos de anclaje o pasadores de impacto reforzados, se fija en el interior de la cerca, en el lado donde se abrirán las puertas.
• Como costilla de refuerzo dentro del marco, se puede soldar diagonalmente una barra transversal adicional, pero de manera que no interfiera con el dispositivo de apertura.
• Es en este marco que es necesario montar elementos móviles de producción de fábrica de acuerdo con el manual de operación. Necesitan montar la columna vertebral de la puerta e insertar el marco de la puerta en ella.
• Luego instale el motor y los controles, ocultando los cables en las mangueras corrugadas resistentes al fuego.

Sugerencia Cuando abres la puerta, toda la estructura se convierte en un dispositivo bastante inestable. Al mismo tiempo, la puerta abierta en ellos puede debilitar significativamente una posición ya inestable, debilitando todas las partes móviles, acortando su vida útil. Por lo tanto, se recomienda instalar un controlador especial en la puerta, que no permita que la automática se active cuando está abierta.

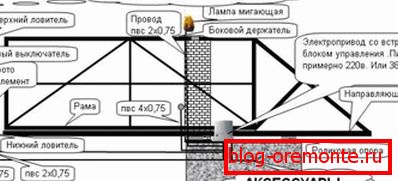

Colocación de todos los elementos del sistema de apertura eléctrica.

Hoja perfilada

La fabricación adicional de puertas correderas consiste en la instalación de perfiles metálicos en el marco. Por lo general, se utiliza material de 3 mm de espesor, lo que le permite hacer un marco bastante duradero y confiable.

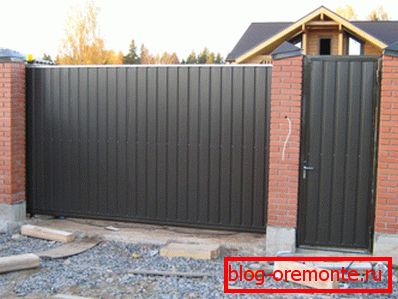

Perfil de metal típico para vallas.

Por separado, vale la pena señalar el hecho de que hay un gran número de variedades de este perfil. En las tiendas de materiales de construcción, incluso puede encontrar hojas especiales diseñadas específicamente para portones y cercas. Se diferencian en un tipo especial de perfilado y recubrimiento anticorrosión.

También hay tipos de este material en el que se aplican varias imágenes e incluso fotos. Al mismo tiempo, la calidad de tal patrón es tan grande que prácticamente no se desvanece bajo el sol y tolera bien las diversas influencias atmosféricas.

Fije una hoja de este tipo en el marco con tornillos especiales con protección contra torsión o tornillos. Los sombreros de dicho material de fijación generalmente se eligen para que coincidan con el color de la superficie del perfil metálico, y algunas veces simplemente se pintan.

Sugerencia Es mejor elegir un perfil de metal con una imagen impresa. No solo se verá hermosa en la puerta, sino que también proporcionará protección adicional. Al mismo tiempo, el precio de dicho material no es mucho más caro que el tipo de metal para la fabricación de la cerca.

Perfil de metal con imagen impresa.

Conclusión

Después de revisar el video en este artículo, puede resumir con confianza que la fabricación de puertas correderas es un proceso bastante simple. Sin embargo, requiere el estricto cumplimiento de las reglas de instalación y las instrucciones para abrir los elementos. También debe tenerse en cuenta que para realizar el trabajo se requieren habilidades y herramientas especiales para trabajar con el metal.
