Puertas automáticas con apertura remota: todos los secretos

Las innovaciones técnicas están entrando cada vez más en nuestras vidas, y si antes de que las puertas automáticas fueran una maravilla y un indicador de estado, ahora la mayoría de la gente puede permitírselas. Por mi experiencia, puedo decir que el costo del trabajo de instalación a menudo constituye una parte impresionante de los costos totales, y si pasa algún tiempo y comprende todas las características de la instalación, puede ahorrar decenas de miles de rublos.

Lea atentamente el artículo y comprenderá este tema mejor que el 90% de las personas.

El sistema funciona con un control remoto, lo cual es muy conveniente.

Estructura de construccion

Inmediatamente, señalaré: consideraré la opción de giro, ya que es posible que sea la más confiable y duradera (sujeta al uso de componentes de alta calidad y la instalación adecuada). Y esta opción es más adecuada para los sistemas de entrada, al menos me refiero a mi experiencia de trabajar con tales estructuras. Creo que las puertas automáticas para un garaje con apertura remota se hacen de la misma manera, porque en lo que respecta a los componentes, son iguales en ambos casos.

Selección de una opción específica.

Si crees que puedes llamar a una empresa especializada y comprar un conjunto de automatización para la puerta, estás muy equivocado. Existen muchas opciones que difieren en sus características, y para encontrar la solución óptima, debe tener en cuenta varios factores clave:

Es importante Quiero contarles más sobre la carga de viento y el cálculo de este indicador. Por ejemplo, una compuerta con un tamaño de 2x3 metros tiene un área de 6 m 2, tomamos la carga promedio para la mayoría de las regiones a 50 kg / my obtenemos 300 kg, a esto se le agrega el peso de la hoja, digamos 100 kg, y como resultado se obtienen 400 kg Le recomiendo que multiplique este resultado por 2, resulta que tiene 800 kg. Es este tipo de automatización que servirá durante mucho tiempo y resistirá todas las cargas sin ningún problema.

Siempre compre equipo con un margen de seguridad, entonces soportará incluso el viento más fuerte.

También debe decidir sobre el tipo de construcción, hay dos opciones principales:

• Diseños de palanca consiste en dos elementos conectados por una bisagra, que abre y cierra la puerta doblando o extendiendo las palancas. Esta opción puede ser una opción excelente para aquellos que tienen un pilar ubicado a una distancia de los soportes de la puerta, porque la palanca se puede colocar a 20-40 cm del borde de la hoja. Esta solución es bastante confiable, pero se usa con poca frecuencia debido al costo considerable;

En la foto: las opciones de palanca son indispensables cuando se montan en pilares de piedra

• Lineales o, como también se les llama, construcciones de lombrices. operar por una varilla que es accionada por un tornillo sin fin. Esta es la opción más común y popular, que se caracteriza por la facilidad de instalación y el costo asequible. Pero a veces, para garantizar la confiabilidad, las puertas grandes se deben colocar en dos elementos, esto se asocia con costos adicionales, pero estará tranquilo por la fortaleza del sistema.

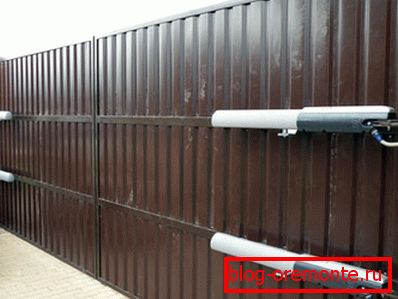

Versión doble: la mejor solución para puertas grandes.

Etapa preparatoria

Averigüemos qué se necesita para trabajar, para empezar, enumeraré los componentes necesarios de la estructura de la puerta:

• Fuertes pilares que sostendrán el peso de las válvulas y sobre las cuales se montará la automática. Por supuesto, puede hacer una opción en la que el soporte de la puerta no sea el lugar para fijar los soportes, y se fijarán en columnas de piedra o ladrillo, todo depende de las características de su estructura de entrada. Lo más importante es la resistencia de los elementos, no deben deformarse bajo ninguna circunstancia;
• Bisagras para abrir y cerrar los marcos. Recomiendo encarecidamente elegir la mejor opción posible y confiable, lo mejor de todo si están en los rodamientos, ya que este tipo de productos ofrece la máxima facilidad de movimiento y minimiza la carga en el sistema de apertura, prolongando así su vida útil;

Debería haber un engrasador en las cortinas a través del cual puede agregar lubricante.

• Las puertas de la puerta también deben ser confiables, no me detendré en este aspecto en detalle, solo señalaré lo siguiente: lo más importante es un marco fuerte. Para el revestimiento, es mejor usar materiales de hoja livianos, se ven atractivos y, al mismo tiempo, pesan un poco, lo que reduce la carga en el sistema;
• Para que la compuerta esté siempre ubicada en una posición determinada y en estado cerrado, las cargas de deformación fueron mínimas, se utilizan topes. Se colocan en el centro en la unión de las válvulas y en los lados. Es importante exponer los elementos para que no interfieran con el trabajo y al mismo tiempo limite el movimiento de las válvulas al abrir y cerrar;

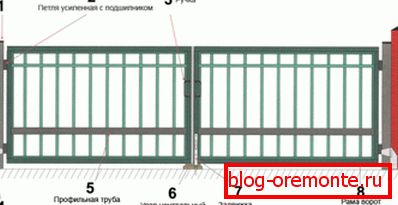

Los topes establecen el rango en el que las aletas pueden moverse, evitando así la deformación de los soportes.

• Se necesitan manijas en caso de que tenga que abrir la puerta manualmente cuando hay un corte de energía. El perno le permite cerrar la puerta desde el interior, evitando que se abran de ninguna manera. Estos elementos son opcionales, pero deseables si están presentes en el diseño.

Ahora, averigüemos qué se necesita de la pieza de automóvil, la mayoría de las veces todo lo que se requiere se vende en el kit, pero aún así le diré qué se debe incluir en un buen conjunto, porque a veces los vendedores ofrecen una lista incompleta, y usted tiene que comprar algo que a priori estar disponible:

• Dos o cuatro unidades, son diferentes y pueden ser a la derecha o a la izquierda. Al comprar, es mejor revisar estos artículos, porque personalmente tuve una situación en la que la caja tenía la marca incorrecta y, como resultado, resultó que vendimos dos unidades a la derecha y tuvimos que ir a la tienda por 50 km, lo que es una pérdida de tiempo y dinero;

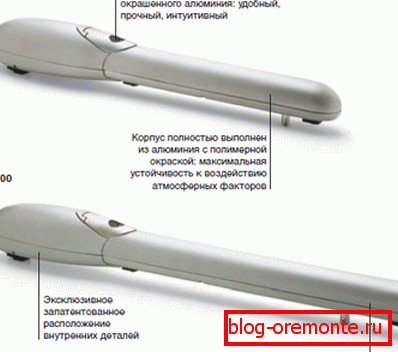

Cuanto más ancha sea la hoja, mayor será la necesidad de unidades, recuerda esto

• La unidad de control se ejecuta en una carcasa impermeable, y en ella se ubican el transformador y la placa principal;
• Se usa un conjunto completo de elementos para el control: un control remoto especial para la puerta (su número debe ser el mismo que el número de autos que pasan por la puerta), fotocélulas, un receptor y un transmisor de señales;

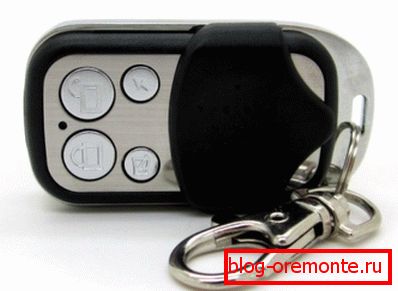

Los sistemas modernos están equipados con consolas compactas, con la ayuda de las cuales se realiza el control remoto.

• Los sujetadores para el sistema también deben incluirse en el kit, las placas también deben estar presentes y su montaje no causará dificultades.

Flujo de trabajo

Hablaré sobre los requisitos básicos de diseño, cuyo cumplimiento garantizará el excelente funcionamiento de las puertas automáticas.

Empecemos con una revisión de los trabajos de construcción:

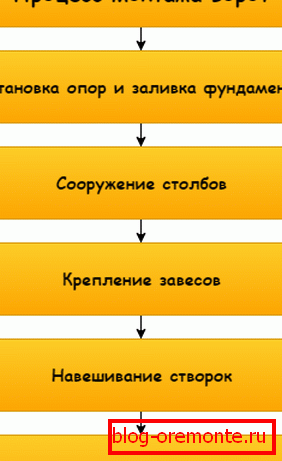

El proceso es el mismo que con las puertas convencionales.

• Primero debe colocar postes de metal, para esto puede usar un tubo perfilado o dos canales soldados entre sí. Lo más importante es apoyar concretamente los soportes, la profundidad de su colocación debe ser de al menos un metro y medio para proporcionar un margen de seguridad y evitar la inclinación de los pilares bajo el peso de las válvulas y las cargas de viento;
• Una solución excelente es colocar una columna de metal con un ladrillo, mientras que las placas especiales se pueden soldar en los puntos de fijación de las bisagras y los soportes, lo que simplifica enormemente el trabajo. A continuación se muestra un ejemplo, es importante calcular correctamente la ubicación de los elementos, también puede mostrar accesorios para la cerca, en realidad es muy conveniente;

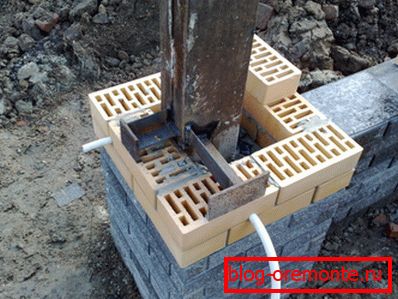

Las placas en el exterior del poste facilitan mucho la instalación de la puerta.

• Las puertas batientes están articuladas, y es en ellas que se hacen mayores demandas en los sistemas automáticos. Cuanto más fácil sea mover la estructura y más suaves estén las puertas, menos carga se colocará en las unidades durante la operación. Por eso es necesario colocar las cortinas con especial cuidado, la mayoría de las veces se utiliza para un par de elementos; si necesita tres bucles, es mejor confiar el trabajo a los especialistas;

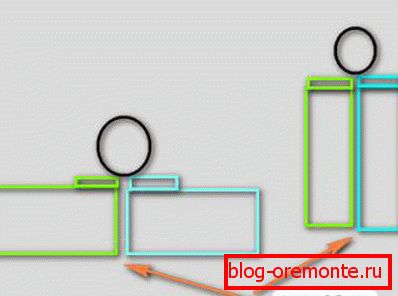

Si los bucles están soldados, es importante establecerlos con mucha precisión.

• Después de todo el trabajo descrito anteriormente, puede comenzar a colgar las puertas, se instalan en las bisagras, después de lo cual se verifica la construcción, y al abrir y cerrar, nada debe interferir con la compuerta. En el caso de estructuras de madera, las bisagras se atornillan a la superficie y es tan importante establecer la posición de la puerta con precisión;
• A continuación, debe determinar la ubicación de instalación de las paradas, lo que limitará el movimiento de la puerta, es importante asegurarlas de manera segura para que, en caso de emergencia, por ejemplo, cuando una ráfaga de viento no permita que las puertas salgan, esto evitará que se rompan los soportes.

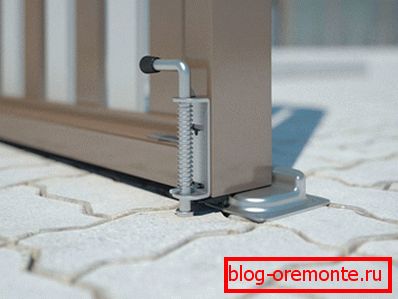

Los limitadores se deben establecer con mucha precisión.

Es importante Solo cuando la puerta está completamente expuesta, puede comenzar a instalar la automatización, no necesita realizar el trabajo al mismo tiempo, ya que está lleno de problemas y una instalación deficiente.

La instalación de un sistema automático de apertura de puertas lo hace usted mismo y consta de varios pasos:

• En primer lugar, las unidades están instaladas, es muy importante asegurarlas en las publicaciones y ponerlas en orden. La mayoría de las veces, el paquete incluye placas que se unen a la superficie y sobre las cuales se fijan muy fácilmente después. Es muy importante que se familiarice con la instrucción de antemano, debe estar en ruso con diagramas claros y detallados que muestren claramente las etapas más importantes;
• Es muy importante realizar un cableado competente y adecuado, ya que van a todos los elementos del sistema. La forma más fácil es esconderlos en el suelo en una tubería corrugada, y en cuanto a los postes, es ideal saltear el cable al construirlos, pero si esto no se hace, puede profundizar una de las juntas de mampostería y colocar el cable allí. El esquema detallado se muestra a continuación, no hay nada complicado en ello, lo principal es hacer todo de manera ordenada;

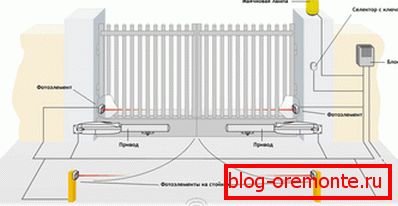

Use cables en aislamiento confiable.

• Además, todas las demás partes están instaladas: fotocélulas desde el exterior y el interior, una unidad de control, un selector con una llave en caso de una apertura de emergencia, así como una baliza que avisará a los que están a su alrededor al abrir y cerrar la puerta. Si ha cableado correctamente, entonces solo tendrá que conectar cada elemento y solucionarlo, todo es bastante simple y claro;

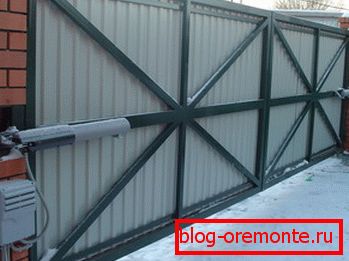

Para no alejar los cables, tiene sentido colocar la unidad de control cerca de una de las unidades.

• La última etapa es conectar el sistema a la red eléctrica y verificar el funcionamiento del sistema. Es necesario verificar no solo el control remoto, sino también la apertura de emergencia para asegurarse de que todo funciona como debería.

Eso es todo lo que necesita saber acerca de la instalación de construcciones giratorias. Se debe decir que las opciones de retroceso son incluso más fáciles de implementar, pero tienen dos inconvenientes importantes: se necesita mucho espacio libre para la puerta corredera y el precio del sistema es mucho mayor.

Finalmente quiero dar algunas recomendaciones sobre la elección de diseños de calidad:

• Es mejor adquirir opciones occidentales confiables, que a menudo son de origen italiano o alemán. La mayoría de las empresas no las tienen en stock, por lo que debe esperar la entrega dentro de 1 a 2 semanas. En cuanto al costo, comienza desde 200 000 por juego y depende de las características del equipo;
• Las opciones chinas cuestan desde 50,000 por juego, pero la fiabilidad de estas opciones deja mucho que desear. La decisión es suya, pero personalmente creo que tales sistemas deberían ser de alta calidad y confiables;
• En cuanto a las marcas, puedo recomendar con confianza a varias empresas que durante mucho tiempo han estado involucradas en la producción de dichos equipos y ofrecen productos de calidad. Estas son las compañías "Came", "Nice", "Hormann", "FAAC", "Marantec".

La compañía "Came" - el buque insignia en la producción de automatización para la puerta.

Conclusión

No piense que el trabajo para instalar la automatización en la puerta está fuera de su alcance, las recomendaciones de esta revisión y las instrucciones del fabricante lo ayudarán a comprender todos los matices importantes. El video en este artículo mostrará claramente el proceso y, si tiene preguntas, escríbalas en los comentarios a continuación.
