Fundación para las puertas: apoyo sólido para la

La base de la puerta es precisamente ese elemento, cuya calidad de producción determina, en muchos aspectos, el funcionamiento de todo el sistema. Y si es suficiente para una estructura de entrada de un tipo estándar para que los pilares laterales sean estables y no se deformen, entonces, bajo el sistema de apertura automático, retráctil o con bisagras, es necesario colocar los cimientos con un margen de seguridad mucho mayor.

En este artículo daré información general sobre los cimientos de la puerta y también le diré cómo se vierten las estructuras de soporte para puertas batientes y correderas. Desde mi propia experiencia, puedo decir que este tipo de tarea se puede resolver con mis propias manos, pero tengo que trabajar, por supuesto.

La parte móvil de la puerta debe descansar sobre una base de capital.

Funciones de la Fundación

La base de capital para la puerta de entrada debe ser lo más estable posible.

Además, su parte subterránea desempeña una serie de funciones, las principales entre las cuales llamaría:

1. Fijación de postes de apoyo o sus partes axiales en el suelo. (Si el bolardo está construido de ladrillo alrededor de una tubería de metal concretada en el suelo).
2. Formación del marco del marco de la puerta..
3. Distribución de cargaActuando sobre los pilares de soporte al abrir la hoja.
4. Compensación de cargacausado por el movimiento de la hoja deslizante cuando se abre.
5. Asegurando la preservación de la configuración de toda la estructura., prevención de distorsiones, etc.

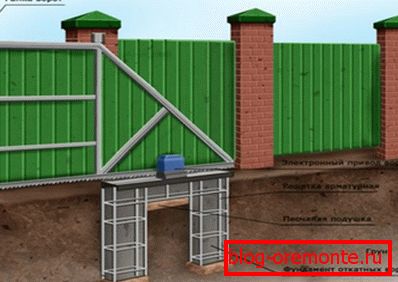

La parte subterránea garantiza una distribución eficiente de las cargas, preservando la geometría de toda la estructura

En pocas palabras, para puertas tanto convencionales como automáticas, una base de calidad es vital. Por eso, incluso en las situaciones más simples, como es el caso de las puertas batientes, prefiero sentar las bases con un buen margen de seguridad.

Bajo el diseño del columpio.

Preparando para instalar

La base para puertas batientes se caracteriza por la simplicidad del diseño. En general, su parte subterránea es una base de soportes, metal-hormigón, vigas de madera o pilares de hormigón armado, que son hormigón-hormigón en el suelo.

La construcción de tal cimiento no es demasiado complicada, pero es un proceso laborioso. Lo realicé solo varias veces y, por lo tanto, puedo afirmar con total responsabilidad: el asistente definitivamente no interferirá.

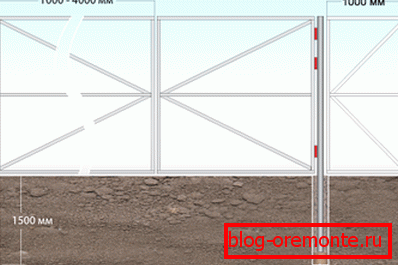

La profundidad de los pilares es de aproximadamente 1,5 - 2 m.

Comenzamos a trabajar con la preparación de los recesos en los que instalaremos los pilares:

1. Marcé en la línea de gol, marcando los puntos de montaje de los soportes. Es muy importante que no sobresalgan más allá de la línea de la cerca, de lo contrario nuestras puertas serán desplazadas.
2. Marcando nidos de excavación para los pilares. La profundidad de cada nido debe ser de al menos 1,5 m (en terrenos difíciles, hasta 2 m), y el ancho debe ser de al menos 10 cm mayor que el ancho del palo en el lado más grande.

Los jacks para postes de puerta se pueden sacar a mano

Sugerencia Si existe la posibilidad, no cavamos un agujero, sino que lo perforamos con la ayuda de herramientas especiales. Por lo tanto, será más caro (el agujero de alquiler de gasolina es de unos 400 rublos por día), pero mucho más rápido.

1. En la parte inferior de cada nido me duermo por lo menos 30-40 cm de mezcla de arena y grava y la aplasto con cuidado.
2. Para garantizar la máxima estabilidad de los soportes pesados, es posible realizar un hormigonado primario, una bahía en la parte superior de unos 10 cm de cemento a base de cemento M150 - M200.
3. En el interior, coloco los nidos con papel de techo, que protege la parte subterránea de los cimientos de la humedad del suelo.

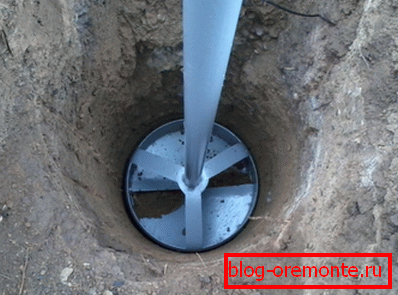

Nido de cocina utilizando yamobura.

1. Si la construcción de la compuerta lo permite, entonces, alrededor del perímetro de cada pozo, traigo un encofrado bajo para verter la parte del sótano. Para la fabricación de encofrados utilizando tableros con un espesor mínimo de 20-25 mm.

Hormigonado y montaje de soportes.

En esta sección, le diré cómo instalar soportes en los nidos y cómo llenarlos adecuadamente con una solución.

El algoritmo óptimo es el siguiente:

1. Conjunto de soporte en el nido, basado en pie o grava compactada y nivelada.
2. Si las bisagras ya están soldadas en el soporte, corrijo la posición de la pieza para que las bisagras miren hacia la abertura.

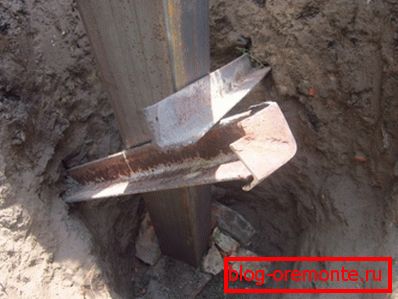

Puede reforzar aún más la entrada de la puerta al prepararse, como en esta foto.

1. Instalo los tirantes de la cuerda, fijando el soporte en una posición estrictamente vertical. También es posible fijar adicionalmente los pilares en el hoyo con la ayuda de piedras o piezas de refuerzo; además, fortalecerán la base.
2. Preparo un mortero a base de cemento M300 con la adición de arena y grava. Traigo la solución a la consistencia de una crema agria espesa y la vierto en los nidos alrededor de los soportes, intentando evitar la formación de bolsas de aire.

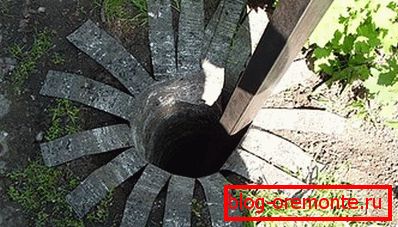

Nido con inserto ruberoide, listo para hormigonar.

1. Perforé una capa de concreto con una barra de refuerzo varias veces, liberando el aire involucrado. Si existe la posibilidad, la solución se puede tratar con un vibrador profundo, por lo que será aún más denso.
2. Verifico si los soportes se han desplazado durante el proceso de vertido, además los fijo con puntales de las tablas y dejo el concreto a secar.
3. Los puntales y el encofrado se pueden quitar después de 7 a 10 días, y le recomendaría a los postes que expongan las cargas no antes que en 3 a 4 semanas. El tiempo de polimerización del concreto es de 28 días, y durante este período es necesario asegurar que la superficie del mortero no se seque.

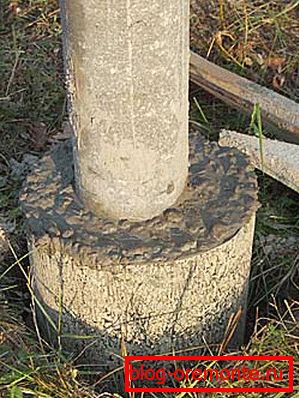

Soporte pilar en hormigón "vidrio"

Si la cimentación se moldea bajo una estructura con una altura de más de 2 m con un peso de hoja de 200 kg o más, entonces las partes de soporte se pueden fortalecer aún más:

• para hacer una base sobre pilas de tornillos, atornillando los soportes al suelo y luego vertiéndolos con concreto;
• refuerce los pilares metálicos con ladrillos (en toda la altura o solo en la parte inferior);
• para conectar las partes subterráneas de los soportes con una base de tiras con una profundidad de hasta 50-60 cm, esta regla improvisada reducirá el riesgo de deformación de la puerta al mínimo.

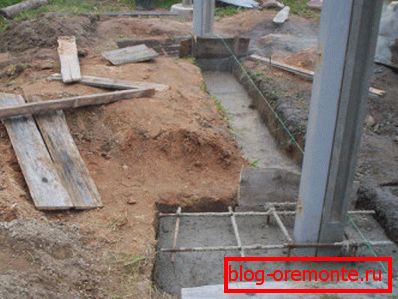

Soporte con tipo de cinturón de amarre cruzado.

Bajo el diseño deslizante

Marcado

La base para puertas correderas es un canal, montado sobre pilares de concreto que están bajo tierra. Este canal es un soporte para la parte deslizante, porque es muy importante que se fije de forma segura sobre una base estable.

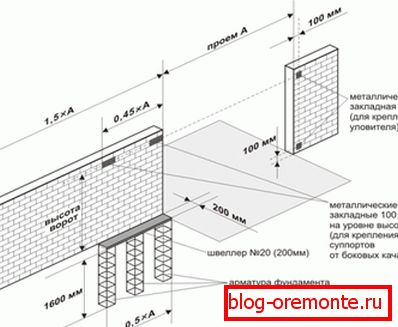

Dibujo de la cimentación para puertas correderas, que permite calcular las dimensiones de la base, a partir del ancho de la abertura.

Comenzando con los cálculos de diseño:

1. La profundidad de incrustación de la base es generalmente de 1,2 a 1,5 m. Normalmente trabajo dentro de estos límites, utilizando cimientos más pequeños solo para estructuras muy livianas con carga mínima.
2. El ancho de la banda de concreto está determinado por el ancho del canal: si se usa un producto de 200 mm, la base se puede hacer de 400 mm de ancho. Y bajo dos canales de 140 mm coloco los cimientos de 0,5 m de ancho.
3. La longitud de la base suele ser la mitad de la longitud de la parte deslizante. Por lo tanto, la base para puertas correderas con una longitud de 4 metros debe ser de 2 m o más.

Canal de 200 mm como detalle de la plataforma de soporte.

Movimientos de tierra

Sobre la base de los cálculos, se construye un esquema de cimentación, en el que me enfoco durante la excavación, el refuerzo y el hormigonado:

1. Para empezar, inspecciono el sitio desde el lado desde donde se ubicará la puerta corrediza. Si es necesario, nivelar el suelo y arrancar árboles y arbustos, de lo contrario su sistema de raíces destruirá rápidamente la base de concreto.

Zanja bajo la base deslizante

1. A continuación, desde el interior de la cerca, cavo una zanja, cuyas dimensiones corresponderán al tamaño de la cimentación. El hueco debajo de la base se puede hacer rectangular o en forma de U, con dos enchufes en los lados.
2. Lleno el fondo de la zanja con arena, formando una almohada de hasta 15 cm de grosor. La base de arena está cuidadosamente embalada.

Colocación de cimientos

La base para una puerta corredera con una longitud de 5 metros debe ser lo suficientemente masiva y soportar cargas sólidas, por lo tanto, el refuerzo y el concreto adecuado son indispensables

La instrucción asume el desempeño del trabajo de acuerdo con el siguiente esquema:

1. Desde una barra de refuerzo con un diámetro de 12 a 14 mm yo sueldo o atado un marco, cuyas dimensiones serán algo más pequeñas que las dimensiones de la zanja.
2. Soldé los bordes superiores del refuerzo a la parte inferior del canal de soporte.
3. Bajo la estructura metálica en la zanja, instalándola en los soportes de ladrillo cerámico sólido. Alineo cuidadosamente el marco, enfocándome en la posición del canal: debe estar perfectamente horizontal y estrechamente adyacente a la columna de soporte de la cerca.

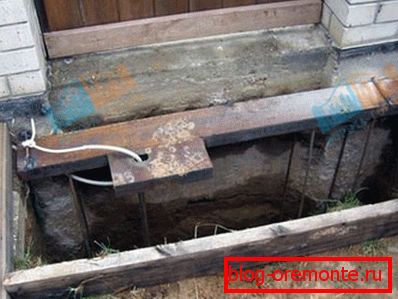

Canal con herrajes en zanja.

1. Preparo concreto de 1 parte de grado de cemento no inferior a M300, 3 partes de arena y 4 partes de piedra triturada. Diluyo la solución con agua hasta obtener una consistencia moderada y lleno la zanja, tratando de llenarla de tal manera que no haya vacíos debajo del canal.

Es importante El concreto no debe romper el metal del elemento de la hipoteca, ya que esto coloca el ensamblaje del mecanismo de deslizamiento.

1. El relleno se realiza mejor en capas: normalmente lleno la zanja en partes de 1/4 y luego se compacta con una bayoneta.

El concreto se vierte mejor en capas

La instalación de la compuerta se puede llevar a cabo dentro de 10 a 15 días después del vertido: a diferencia de la construcción de giro, las cargas aquí no podrán dañar severamente los cimientos. Pero debe recordarse que es mejor no usar la base "en el modo normal" debido al completo endurecimiento del concreto.

Al igual que en el caso de las puertas batientes, la instalación de la cimentación puede llevarse a cabo utilizando pilotes de tornillo o montando una plataforma de soporte desde un canal hasta pilares de concreto reforzado, enterrados en el suelo.

Sin embargo, estas técnicas rara vez se utilizan, ya que, a pesar de su laboriosidad, proporcionan un margen de seguridad excesivo. Así que para las puertas corredizas ordinarias, la tecnología descrita anteriormente es suficiente.

Si intentas establecer el nivel de marco, resulta perfectamente suave

Conclusión

Los cimientos de la compuerta deben ser duraderos y confiables, y probablemente no haya otra forma, excepto para excavarla en el suelo y fijarla con la ayuda de concreto reforzado. Sí, este trabajo es laborioso, pero si ve el video en este artículo, y si tiene preguntas difíciles las formulará en los comentarios, podrá evitar todas las dificultades y el resultado será bastante bueno.
