Fosas de ranuras - estamos para la producción segura
Cercado de zanjas con tablestacas.
El tablestacas es una cerca temporal que consiste en pilotes de madera o de acero clavados en el suelo (alrededor del perímetro del pozo).
Se utilizan para cualquier tipo de estructuras con dispositivos de cimientos en los casos en los que es imposible desarrollar los hoyos en las pendientes. Las piscinas de esgrima ayudan a proteger las estructuras (y la vida de las personas) del colapso del suelo.
Presta atencion Para ahorrar dinero, muchas organizaciones de construcción fabrican tablestacas de tuberías.

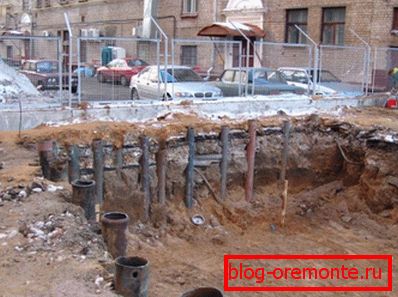

Cerca del tubo
En cuanto al perfil de tablestacas, está fabricado con grados especiales de acero al carbono St3ps y St3sp de acuerdo con GOST 380. Al comprar, preste atención a la superficie del perfil: no debe haber puestas de sol, rollos cautivos y burbujas enrolladas en los lugares de la cara y las partes de bloqueo.

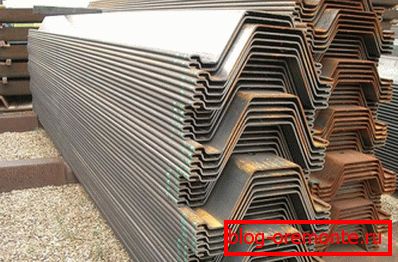

Perfiles de tablestacas
La tecnología de instalación de dichas cercas implica la inmersión de sus elementos en pozos pre-perforados y precargados con mortero de cemento y arena. Resulta que la solución se vierte en los pozos perforados, hasta una cierta marca (bajo presión) y solo después de eso se montan tuberías o vigas en el orificio.
Esta tecnología le permite proteger las estructuras erigidas de la caída del suelo, así como aumentar significativamente la capacidad de carga de la lengua.
Opciones de instalación de la clavija
Además del método estándar de verter tuberías o vigas, existen varios tipos de instalación, que se adaptan a diferentes condiciones y tipos de suelo:
- Вибропогружение - Al utilizar este método, se realiza la perforación preliminar de pozos para clavijas y luego la instalación de pilotes con la ayuda de controladores de pilotes vibratorios. Sobre suelo blando es mejor utilizar sinfines. Según las estimaciones, el precio de este método de instalación de cercas es el más bajo, debido a la eficiencia de la tecnología y al uso mínimo de los medios técnicos;
Вибропогружатель
- torsión - este método implica la inmersión de la lengüeta en el suelo (puntas especiales instaladas en pilas) presionando y girando. Este método es muy demandado en presencia de edificios prefabricados, ubicados cerca de los edificios. De esta manera, se puede evitar la excavación del suelo desde la cimentación;
torsión шпунта
- Metodo de impacto - Realizado por la conducción de pilas en el suelo con una copra. Cuando se usa este método, hay una serie de limitaciones en áreas urbanas densamente construidas.
En el proceso de desarrollo, las paredes del pozo, por regla general, se refuerzan con un orificio hecho de una tabla cortada o una hoja de metal. Para no desperdiciar material, después de disponer la estructura de cerramiento, la cuña se puede utilizar como elemento de encofrado para el hormigonado de estructuras y estructuras subterráneas.
La ranura de ranura y lengüeta del pozo de excavación con un zabirkoy no es impermeable, por lo tanto, con la ubicación de las aguas subterráneas por encima del nivel del fondo del pozo, se debe tener cuidado del sistema de drenaje del agua.
Una vez que haya provisto dicha cerca, podrá organizar un sitio seguro en el sitio de construcción, lo que acelerará significativamente el proceso de construcción de un edificio o estructura.
Además, me gustaría señalar el hecho de que el uso de tablestacas no se limita a fortalecer los pozos de cimentación solo.
Se utilizan ampliamente para fortalecer las líneas costeras y las zanjas, a menudo se utilizan en la construcción de pasos elevados, puentes y pasos elevados, se utilizan para construir centrales hidroeléctricas y estructuras de direcciones similares (esclusas, complejos hidroeléctricos, amarres, bolveverki).
Además, las clavijas se utilizan en la construcción de almacenes para el almacenamiento de la industria de residuos líquidos y sólidos.

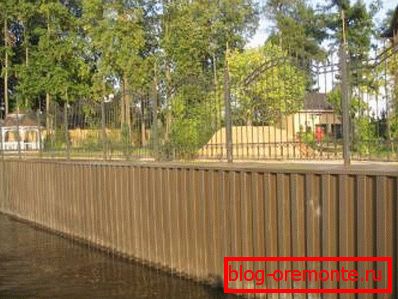

Tablestacada costa
En general, las vallas de tablestacas se parecen a una pared sólida formada por pilotes de acero (tablestacas “Larsen”, vigas en I, perfil en Z, tubería y tablestacas planas) al sumergirlas en el suelo usando uno de los métodos anteriores.
En su núcleo, este recinto es impermeable y sirve como una partición impermeable. Pero sigue siendo la función principal de la valla - para evitar el colapso del suelo.

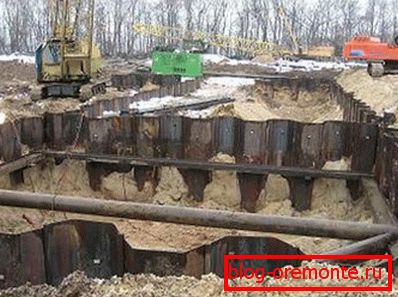

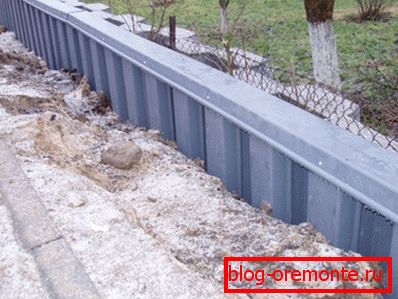

La foto muestra que este tipo de esgrima es un muro sólido.
Instalación de varios tipos de tablestacas.
Como se mencionó anteriormente, las tablestacas son pilas metálicas instaladas de acuerdo con el proyecto a lo largo del borde de la excavación (para su construcción, el material utilizado generalmente se usa). Los diámetros de tubería más utilizados son 219, 273, 325, 377, 426, 530 y 630 mm.

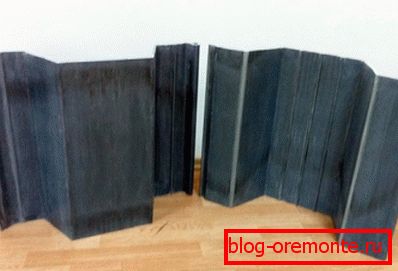

Pila de metal ShK-150

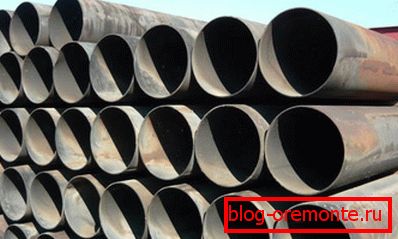

Pipas "Larsen"
Los pozos de cercado para SNiP son uno de los tres métodos anteriores: torcer, conducir o hacer vibrar las pilas (consulte también el artículo Tornillos de la cerca, una base simple y confiable) En cualquiera de los casos anteriores, se requiere perforar previamente los pozos con letras.
Si hablamos de precios, en el territorio de Moscú y en la región, la opción más económica y económica es la perforación de cono y barrena con un fortalecimiento adicional de las paredes del pozo con lodo de alta presión.
Presta atencion ¡Usando estos métodos, puede ordenar pozos de hasta 25 m de profundidad! La arcilla, que precipita, fortalece enormemente las paredes y asegura la densidad del aterrizaje de la tubería.
Una pequeña explicación:
- Las fluctuaciones de los precios dependen únicamente de la profundidad de la perforación, la naturaleza categórica del suelo y las condiciones de trabajo;
- Al solicitar trabajos de instalación en la instalación de tablestacas, preste atención al hecho de que el precio está indicado solo para el trabajo, excluyendo el costo de las tuberías. En primer lugar, esto se debe al hecho de que el contratista no sabe qué tuberías le gustaría instalar como clavija, y cuál es su grosor de pared.
Pilas aburridas

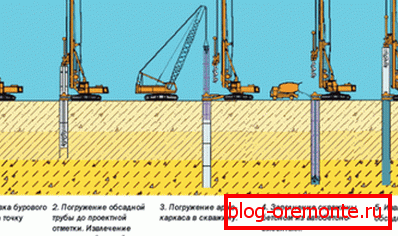

Instalación de pilotes perforados.
Pilas aburridas представляют собой пробуренные скважины, в которые опускаются различные виды металлокаркасов. После установки их заливают: ЦПС (цементно-песчаная смесь), бетоном или цементно-водной основой под высоким давлением.
Sugerencia Las pilas aburridas se pueden acoplar entre sí con la ayuda de pilas de intersección marrón tangente y marrón, que junto con pilas simples forman una construcción monolítica de servicio pesado.
En cuanto a la política de precios para pilas aburridas, entonces no hay una respuesta definitiva. El contratista podrá expresarle el precio solo después de una presencia personal en la instalación, después de evaluar la complejidad del trabajo y el tipo de suelo.
Presta atencion Además de la inyección de hormigón, DSP y la base de agua de cemento, se pueden introducir inyecciones especiales en la base de pilotes perforados, con la ayuda de los cuales puede fortalecer y fortalecer significativamente la estructura.
Chapas de lámina en perforación inclinada.

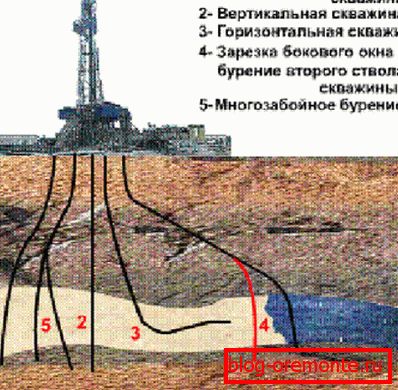

Tipos de perforacion
Si decide construir una casa en una colina (colina, montaña, pendiente), entonces no puede prescindir de esta operación de construcción. Este tipo de trabajo se realiza utilizando una plataforma de perforación especial capaz de perforar pozos en ángulo. El cálculo de la acumulación de hojas se realiza in situ por especialistas (no se recomienda hacerlo usted mismo, ya que un pequeño error puede llevar a consecuencias fatales)
Hoja de apilamiento

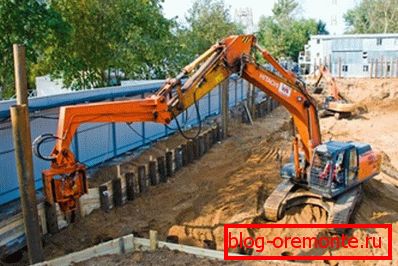

Instalación de vallado
Por lo tanto, anteriormente analizamos cómo instalar las ranuras, sus tipos y algunas características al trabajar con ellos. Pero ¿qué son? ¿Cómo se ven?
Si miras la buena vieja enciclopedia soviética, en la sección "Dispositivo de cercado de tablestacas", obtendrás dos significados de la palabra lengua:
- Apilamiento de láminas: apilado de láminas, que recibió en la construcción un nombre más corto y conciso. Se utiliza en la construcción de fosas, zanjas y estructuras hidráulicas;
- La lengüeta es una protuberancia longitudinal que encaja en una ranura correspondiente a su forma. Se utiliza para conectar elementos de estructuras de madera (tableros, tableros, tableros, etc.).
El conocimiento del dispositivo y un ejemplo de cálculo de una acumulación de hojas son quizás los elementos más importantes en este caso. En general, las tablestacas son estructuras temporales que se forman a partir de pilas conducidas (en pozos perforados previamente).
Cálculo de tablestacas.

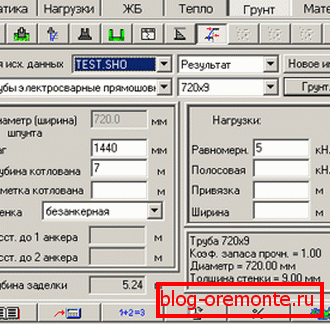

Programa de centrifugado, con el que podrás calcular fácilmente la acumulación de hojas.
Por lo tanto, el cálculo consiste en determinar la sección transversal requerida de la lengüeta, en la profundidad de la lengüeta que se mueve por debajo de la base de la excavación, así como en la selección de espaciadores.
Si desea calcular la estabilidad y la resistencia de la cerca, primero debe eliminar toda el agua de la parte inferior del pozo durante la instalación de los montajes espaciadores y el desarrollo del pozo.
Las redes de plástico ordinarias para cercar terrenos deportivos pueden usarse como cercado temporal de un objeto de construcción (vea también el artículo Malla plástica para cercas, una alternativa a los materiales habituales).
Hay una instrucción especial para los constructores, que le ayudará a calcular la acumulación de planchas para varios tipos de suelo (incluso en áreas pantanosas o inundadas).
Presta atencion Si instala una lámina de arena o arena, además de los cálculos básicos, debe verificar la profundidad de la clavija por debajo del fondo del pozo o la marca de erosión en términos del flujo de suelo hacia el pozo cuando llueve o bombea agua.
Conclusión
A pesar de la aparente simplicidad de este proceso, la instalación de ranuras y la disposición del foso es un asunto bastante complicado, por lo que es mejor confiar el trabajo a los profesionales. Si su pozo está excavado en las rocas, entonces puede limitarse a las cercas habituales (aprenda también cómo hacer una base para la cerca).
Alquilar una cerca de construcción le ayudará a ahorrar mucho y al mismo tiempo cumplir con todos los requisitos de ingeniería de seguridad. En el video presentado en este artículo encontrará información adicional sobre este tema. ¡Éxitos!
