El cálculo correcto de los pilares de la cerca - una prenda

La cerca realiza no solo la función protectora de la parcela del patio o un territorio determinado, sino que también es el sello del objeto. Simple a primera vista, la construcción requiere en su construcción un cumplimiento detallado y preciso de ciertas reglas.

Un cálculo preliminar de la valla le permitirá evitar problemas futuros asociados con sesgos, inclinaciones, caídas y otros problemas.

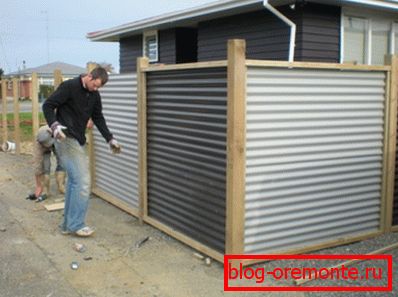

Esgrima hazlo tu mismo

La construcción de la valla.

Cualquier valla se puede dividir en varias partes estructurales:

• Bastidor de soporte formado por bastidores que llevan la carga total de la cerca;
• parte de revestimiento, que consiste en corrugado, valla, malla metálica y otros materiales;
• crucetas (troncos), que le dan a la estructura rigidez y resistencia adicionales;
• material de montaje.

Obviamente, el papel principal lo desempeña la parte de soporte de la cerca.

Para el marco pilares más utilizados:

• metal;
• cemento de amianto;
• ladrillo
• de madera

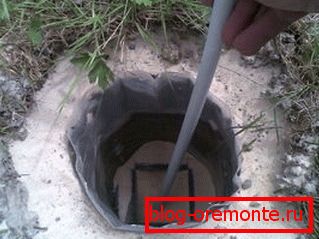

La foto determina la profundidad de la publicación del marcador.

Cálculo del coste de la esgrima.

Costo de construccion

Al construir una cerca con sus propias manos, es muy importante saber cómo calcular la longitud de la cerca en relación con el costo de los metros cuadrados y lineales de la futura cerca.

Antes de decidir sobre la construcción de una estructura, es necesario realizar un cálculo preciso del costo de la cerca.

Haciendo calculos

Para realizar los cálculos se ajustan las siguientes instrucciones.

1. El cálculo comienza con las mediciones del perímetro del objeto, que debe ser protegido;
2. Después de eso, se toma una decisión sobre el tipo de rodamiento y parte de la estructura;
3. Luego, la cantidad de materiales de construcción requeridos, su precio se determina, el costo de la obra necesariamente se tiene en cuenta y se agrega;
4. Para instalar una cerca hermosa, práctica y fuerte, es necesario calcular de manera precisa y correcta la cantidad de materiales de construcción, incluida la distancia a través de la cual se deben instalar los postes de la cerca. De estos cálculos depende de la confiabilidad del diseño, y los costos financieros;
5. Calcule el precio por metro corriente de la cerca de la altura requerida;
6. La longitud total de la estructura se multiplica por el costo por metro lineal, y se obtienen los gastos financieros aproximados para la estructura requerida.

Cálculo de la valla de metro corriente

Es importante saber cómo calcular el medidor de consumo medidor:

1. Para hacer esto, la longitud total de la estructura se debe dividir por el ancho útil de la hoja seleccionada de cartón ondulado para la cerca. Como resultado, obtenemos el número requerido de hojas;
2. El número resultante de hojas se multiplica por la altura requerida de la cerca;
3. El resultado se multiplica por el ancho total del tablero corrugado y obtenemos el área requerida de material para la cerca;
4. Al multiplicar el valor del área por el costo de una hoja, obtenemos el costo por metro;
5. Asegúrese de considerar el costo de retrasos y apoyos.

Cálculo de la valla - una circunstancia necesaria

Cálculo de la profundidad de los soportes.

Cualquier cerca está sujeta a la fuerza de su propio peso de la estructura, que se dirige estrictamente a lo largo del eje de la columna y la fuerza de la presión del viento, que se aplica a través de la estructura. Por lo tanto, un momento de torsión (flexión), que tiene un máximo en el punto de su salida del suelo, actúa sobre el soporte.

Momento de flexión: la causa principal de la destrucción de las estructuras de cerramiento. No tiene sentido tener en cuenta la fuerza de su propio peso al calcular los racks, ya que es mínimo y no tiene un efecto significativo en la resistencia de la base.

Muchos propietarios también están preocupados por la cuestión de cuán profundo es cavar en un poste para la cerca

Es importante Para determinar la profundidad de colocación de los soportes en el suelo, el cálculo de la carga de viento en la cerca se tiene necesariamente en cuenta.

1. Primero, es necesario calcular el área estimada de un enlace (sección) de la valla futura. Si asumimos que el ancho de la sección de esgrima (L) se planea que sea igual a 2 metros, y la altura (H) es de 1.5 metros, entonces el área (S) de una sección será de 3 metros cuadrados. (S = 2.0 m * 1.5 m = 3 metros cuadrados). La misma área caerá en cada pilar (1,5 metros de cada sección de la estructura a la derecha y la izquierda del soporte);
2. Para obtener la carga del viento en la estructura, es necesario multiplicar el área de la sección por el coeficiente aerodinámico y el valor de la velocidad de la cabeza del viento. El coeficiente aerodinámico (constante) para una estructura vertical es 1.4. El valor aceptado de la presión del viento es de 40 kg por metro cuadrado;
3. En nuestro caso, encontramos que el pilar está experimentando una carga de viento de 168 kilogramos (3 sq. M. * 1.4 * 40 kg / sq. M. = 168 kg).
4. Calcula el par que actúa sobre el soporte. Para hacer esto, la carga de viento se multiplica por un factor constante (168 kg * 0.8 = 134 kg / m); Después de determinar el par, lo dividimos por el valor del coeficiente del momento de resistencia - 225 (constante) (134 kg / m / 225 = 0.6 m);
5. Los cálculos muestran que la carga del viento está totalmente compensada y que la cerca es completamente independiente del viento, es necesario colocar los polos a una profundidad de al menos 60 cm. Para mayor seguridad, puede agregar 20 cm, ya que el suelo en sí es bastante suelto;

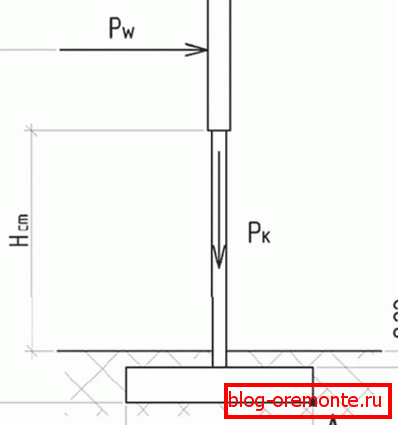

Esquema de cálculo de cartelera

Sugerencia Para obtener una confianza al cien por cien en la estabilidad de la cerca, independientemente del tipo de suelo, el nivel del agua subterránea y el material de la parte de la estructura que lo rodea, es necesario cavar el marco en el suelo a la mitad de la altura de la cerca, más otros 10 centímetros).

1. Si los suelos, en el lugar de instalación de la estructura, se hinchan durante la congelación, la profundidad de instalación de las columnas de soporte también se debe aumentar a 1,5 m. En lugares donde no es posible profundizar los soportes a la profundidad calculada, las esquinas se sueldan a los soportes para extender el área del soporte;
2. En el caso de utilizar soportes de tubos metálicos para la admisión, es necesario verterlos dentro con un mortero de cemento líquido. Para proteger los tubos metálicos de la corrosión, están cubiertos con plomo rojo;

Hacer caso omiso de los cálculos

Sugerencia Para prolongar la vida útil de los postes de madera, su parte subterránea debe tratarse con un soplete, impregnado (recubierto) con queroseno-betún antiséptico, calentar con betún o impregnación especial y enrollarse con papel de techo.

1. El fondo del pozo está cubierto de arena. El soporte está cubierto con una batalla de ladrillos (grava), está cubierto con tierra en la parte superior y cuidadosamente apisonado. Para mayor estabilidad, se deben concretar postes de cerca.

Más detalles sobre las características de instalación de los soportes de valla se pueden encontrar en el video en este artículo.

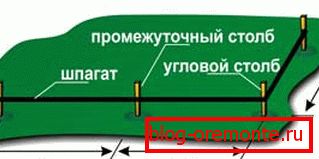

Instalación de pilar

Calcula el número de soportes.

Por ejemplo, está previsto instalar una cerca de 1,6 metros de altura, con una longitud total de 40 metros. El papel de la base se llevará a cabo mediante postes de apoyo, cementados en los fosos, y la parte de cierre se realizará con hojas profesionales pintadas.

Los tubos de perfil son uno de los materiales más comunes para la fabricación de soportes y el marco, porque es conveniente utilizar una sección transversal rectangular durante la instalación.

Al conocer los parámetros del cartón corrugado, determinamos el número de hojas que se necesitarán para la cerca.

Si el ancho total de esta hoja es 1.18 m (ancho de trabajo - 1.14 m), entonces la longitud total de la guía se divide por el ancho de trabajo de la hoja y obtenemos el valor - 40 m / 1.14 m = 35.08 pcs. Esto significa que para la construcción de una estructura con una longitud de 40 metros se necesitan 35 hojas profesionales.

Sugerencia El valor resultante siempre debe ser redondeado.

Para calcular el número de tuberías como soporte, es necesario dividir la longitud total de la cerca próxima por la longitud de una sección (tramo), que suele ser de 2.0 a 2.5 metros, y agregar una (40 m / 2.5 = 16 + 1). Por lo tanto, se necesitan 17 postes de soporte para instalar una cerca con una longitud total de 40 metros y un ancho de sección de 2,5 metros.

Distancia entre soportes

La distancia seleccionada entre las columnas para la cerca depende de su sección. Cuanto más alta sea la estructura que desea construir, y cuanto mayor sea la distancia planificada entre los pilares de soporte, más duraderas y con una sección transversal más grande deben ser las tuberías.

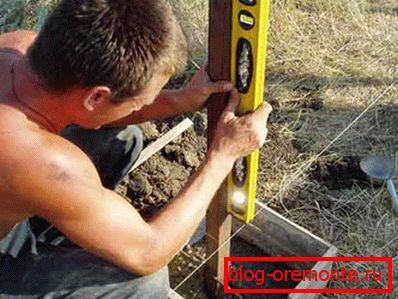

Instalación de soportes bajo la red.

Por ejemplo, para cercas con una altura de 2 metros y una anchura de una sección, también de 2 metros, es necesario usar un tubo redondo de 76 x 4 mm o un cuadrado de 60 x 4 mm o más para apoyar.

Conclusión

Si calcula la cerca de manera precisa y correcta, puede ahorrar significativamente material de construcción, así como también recursos financieros.

Al calcular la cerca, todos los indicadores son importantes, incluida la distancia entre los postes de la cerca, de la cual depende la estabilidad y la resistencia de toda la estructura.
