Cómo hacer la puerta de entrada: dos opciones para organizar

La instalación de un guardia de seguridad alrededor del perímetro de la parcela se considera una de las tareas principales que el propietario de una granja privada debe resolver cuando desarrolla su propio territorio. Actualmente, hay un gran número de varios proyectos técnicos para la fabricación de la cerca, pero no importa cuál fue elegido como la versión final, el paso obligatorio de la instalación de la cerca del cerramiento es la instalación de la puerta de entrada y la puerta de entrada.

Hasta hace poco, para la entrada de vehículos en el territorio del patio trasero de las casas residenciales, solo se utilizaban puertas batientes con cierre y apertura manuales de persianas. Ahora, junto con ellos, las puertas de entrada automáticas giratorias o deslizantes con accionamiento eléctrico y control remoto desde el hogar o desde un llavero también se usan con frecuencia, por lo que más adelante en este artículo quiero prestar atención a las características principales de la fabricación e instalación de la primera y la segunda versión.

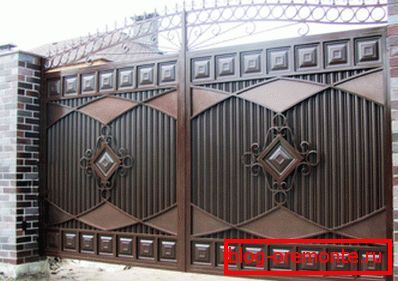

Puertas metálicas de remo con elementos de forja artística.

Lo que necesitas saber sobre la construcción de la puerta de entrada.

En primer lugar, debe decidir el lugar de instalación de la puerta y la elección del tamaño de la abertura de entrada, ya que no solo la comodidad de llegada, sino también la seguridad de los residentes de una casa particular dependerán de estos parámetros. Los requisitos principales para la ubicación de la puerta son que deben instalarse en el hueco de la cerca exterior del sitio desde la carretera de acceso, si es posible, opuesta a la entrada al garaje, o en las inmediaciones del estacionamiento equipado en el patio privado.

Con respecto a la elección del tamaño de la puerta de entrada, dependiendo del ancho y la posición relativa del camino de entrada a la casa, le aconsejo que siga las siguientes reglas:

1. El ancho óptimo de la abertura de entrada para el paso de un automóvil debe ser de al menos 2.6-3 metros, y para el paso de un camión, esta distancia debe ser de al menos 4 metros;

Tamaños recomendados de aberturas de puertas y ventanillas.

1. La distancia desde el borde exterior más cercano de la calzada hasta la columna de soporte de la hoja de la puerta debe ser mayor o igual al radio de giro mínimo del automóvil (para un automóvil o un minibús, este valor es de 5 a 6 metros, y para un camión o caravana: 6 a 10 metros);
2. Si el ancho del bordillo, la acera o el jardín delantero al costado de la carretera es menor que este valor, y el ancho de la calzada es menor a 3,2 metros, debe aumentar el ancho de la abertura de entrada de 1 a 2 metros o cambiar la puerta de entrada al patio de 1 a 1,5 metros. como se muestra en la imagen de abajo;
3. La altura de los marcos de apertura se elige a discreción del propietario y, por lo general, se asume que es igual a la altura de la cerca principal, pero en la mayoría de los casos este valor no excede de 1.6 a 1.8 metros.

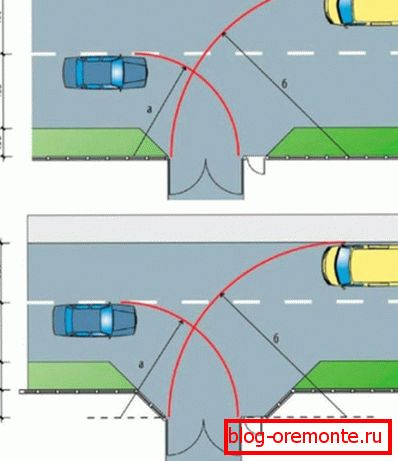

La disposición de la abertura de entrada relativa al camino de acceso.

Sugerencia El tamaño y la ubicación de la abertura de la entrada deben diseñarse de tal manera que garanticen la entrada sin obstáculos no solo de los vehículos de pasajeros privados, sino que también, si es necesario, le permiten ingresar al patio del camión, el barril de vacío assenizatorskoy o el camión de bomberos.

Selección de materiales para la producción.

Al elegir un proyecto técnico y materiales de construcción, quiero recordarle de inmediato que la puerta de entrada y la puerta son la cara de la parcela de jardín, por lo que su diseño y apariencia deben mantenerse de acuerdo con el concepto general de diseño de toda la cerca.

Además, los materiales para la fabricación de estructuras de cojinetes, elementos de bisagra y marcos de apertura deben tener suficiente resistencia, alta resistencia a la exposición a largo plazo a factores climáticos, así como resistencia a los efectos de cargas dinámicas repetidas causadas por la apertura y el cierre constantes de la compuerta.

1. Si los pilares de la cerca principal están hechos de ladrillos o de concreto reforzado monolítico, entonces los pilares de soporte para la puerta con un portillo se hacen mejor del mismo material, habiendo instalado previamente estructuras incrustadas en su interior para sujetar los lazos de garaje con bisagras;

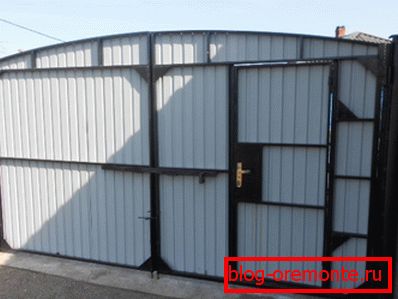

Soportes de pilares y bastidores de construcción de puertas batientes metálicas.

1. Si la cerca principal está instalada en postes de metal, entonces los postes de las puertas deben estar hechos de un tubo redondo o de perfil de metal de pared gruesa. Al mismo tiempo, es necesario prestar especial atención a la protección contra la corrosión de la parte del pilar que se concretará en el suelo;
2. La estructura del marco de las puertas batientes tiene un acoplamiento en voladizo a las bisagras giratorias y, en consecuencia, está experimentando importantes cargas de cizallamiento y hundimiento bajo el peso de una hoja abierta, por lo tanto, la mayoría de las veces está hecha de tubos metálicos seccionales de paredes gruesas, elementos forjados en forma de metal negro o barra de madera de gran sección;

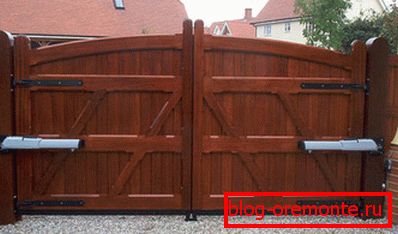

Estructura de soporte y forro exterior de puertas de madera.

1. Como la piel exterior para abrir marcos, propongo utilizar los siguientes tipos de materiales que, junto con la estructura del marco, forman un único lienzo continuo o de celosía de la puerta de entrada:

• Recomiendo un marco de madera de una barra que se va a cubrir con una tabla planeada con ranura y ranura pre-tratada con una impregnación antiséptica a base de agua;
• Para el revestimiento de un marco de metal de un tubo con forma, puede usar láminas de acero de gran formato con un grosor de 2-3 mm, asegurándolas alrededor del perímetro y en varios lugares en el medio, utilizando soldadura por arco eléctrico semiautomática;
• En mi opinión, la opción preferida para cubrir puertas de metal es una lámina perfilada de acero galvanizado de 0,8 a 1,0 mm de espesor, recubierta en ambos lados con esmalte de poliéster en polvo. En este caso, para el montaje debe usar pernos galvanizados, tornillos de techo pintados o remaches;
• Para hacer un diseño de celosía de puerta de entrada translúcida, es mejor utilizar elementos prefabricados de forja artística, que deben soldarse entre sí según una plantilla preparada previamente, y luego pintarse con esmalte mate o brillante resistente a la intemperie en el color deseado.

El diagrama muestra las características comparativas de las puertas batientes y correderas.

Sugerencia En algunos casos, las láminas de fibrocemento se usan para el recorte de puertas en el exterior, o en otras palabras, la pizarra plana, sin embargo, no recomiendo usar este material para estos fines, ya que tiene mucho peso y también es bastante frágil, por lo tanto, después de abrir y cerrar repetidamente la puerta. Se puede dividir en pedazos.

Puertas batientes

De todos los tipos de puertas de entrada existentes, quiero distinguir dos tipos principales, que, en mi opinión, son universales y son los más adecuados para organizar la llegada de vehículos en el territorio de un patio privado.

Los más populares entre los residentes del sector privado son las puertas batientes de entrada, que consisten en dos pilares de soporte, en los cuales, con la ayuda de los bucles articulados del garaje, se cuelgan puertas de apertura simétrica o asimétrica. Teniendo en cuenta el hecho de que cuando se abren, se abren en diferentes direcciones, para el funcionamiento normal de tales puertas, se requiere espacio libre dentro del patio, igual en anchura al radio de apertura máximo de la hoja más grande.

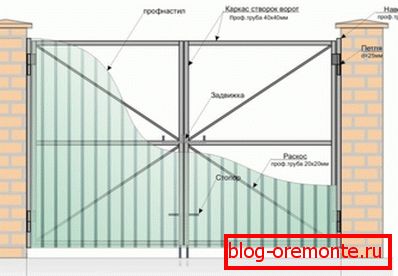

Dibujo de puertas batientes con un revestimiento exterior de la hoja de perfil.

La fabricación e instalación de puertas batientes con sus propias manos debe comenzar con la instalación de pilares de soporte, y definitivamente debe tener en cuenta los posibles cambios en la posición del palo como resultado de la acumulación de escarcha en el suelo durante la estación fría.

1. Para tuberías de paredes gruesas para columnas de soporte, en la parte inferior debe soldar un puente en forma de T desde una esquina de acero de 30x30 y luego trate su parte subterránea con masilla bituminosa u otro compuesto impermeabilizante;
2. En el suelo, haga la marca para la instalación de la puerta, y en los lugares correctos, haga hoyos para los postes de soporte con una profundidad de al menos 1000 mm. Selle la parte inferior de cada fosa y vierta con una capa de escombros de 80-100 mm de espesor.
3. Instale los pilares de los cojinetes en los hoyos, vierta la mezcla de concreto líquido y luego nivele verticalmente en el nivel, y fijar hasta la solidificación final del hormigón;

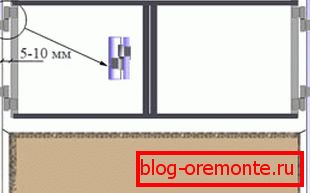

Se debe dejar un pequeño espacio entre el marco del portador de la hoja y la columna de soporte.

1. Las aletas de apertura giratoria deben fabricarse teniendo en cuenta que después de su instalación, se forma un espacio de al menos 5-10 mm de ancho entre la estructura del marco y la columna de soporte.;
2. Después de que el concreto se endurezca, la hoja terminada debe instalarse en su lugar entre los pilares de soporte., y alinear sus lados verticalmente estrictamente en el nivel;
3. Debajo de la parte inferior de cada hoja para colocar forros temporales de barras de madera, y fíjelos desde los lados con soportes temporales, y luego suelde las bisagras del garaje al marco del portador y los postes de soporte, dos o tres piezas en cada lado, según el tamaño y el peso de la puerta.

Esquema de instalación de puertas batientes.

1. Verificando la disposición coaxial de las válvulas y asegurándose de que al abrir y cerrar la puerta, nunca se atasquen y toquen el suelo.En la parte superior e inferior, debe instalar mecanismos de bloqueo para fijar la puerta en la posición cerrada.
2. De modo que en el futuro, cada vez, no piense en cómo soportar el cinturón de un cierre accidental con una fuerte ráfaga de viento., el mecanismo de bloqueo inferior debe instalarse de modo que le permita fijar de forma segura la puerta en la posición abierta.

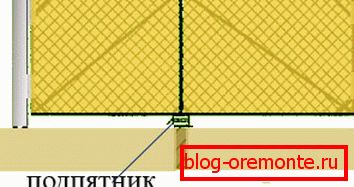

La foto muestra el lugar de instalación del cojinete de empuje.

Sugerencia Si la abertura de entrada tiene un ancho grande y la longitud de cada hoja excede los tres metros, en el lugar donde están interconectadas después de que se cierre la compuerta, recomiendo instalar un cojinete de empuje bajo en el suelo que servirá como soporte adicional para cada hoja en la posición cerrada.

Puertas correderas

A primera vista, las puertas correderas de entrada pueden parecer más difíciles de fabricar, sin embargo, a pesar de esto, esta solución permite un uso más racional del espacio del patio, que, con un enfoque competente, permite colocar dos automóviles en el lugar del patio, donde se utilizan puertas batientes caben sólo un coche.

El único requisito previo para la instalación de tales puertas es tener suficiente espacio a lo largo del interior de la cerca, lo cual es necesario para colocar la puerta corredera en la posición abierta.

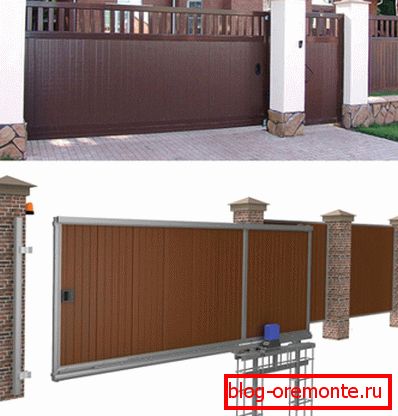

Vista general y base de anclaje empotrada tipo consola corredera tipo compuerta.

Actualmente, hay varias variedades de construcción de puertas correderas, y luego sugiero que los lectores elaboren una de ellas, que, en mi opinión, es más adecuada para la instalación en un patio privado.

En este caso, el voladizo de la hoja de apertura se fija en guías horizontales rígidas, que pueden moverse libremente a lo largo de la cerca a lo largo de los rodillos giratorios, que, a su vez, se fijan en el soporte rígido de la base de anclaje.

1. Como en el caso anterior, el primer paso es instalar columnas de soporte con la misma tecnología que se describe anteriormente;

Los elementos principales del diseño.

1. Al elegir la distancia entre los pilares de soporte, puedo decir que el tamaño óptimo de la parcela para una casa de campo debe ser de aproximadamente 3000 mm, y la hoja de apertura debe hacerse en dimensiones tales que su longitud sea 500-600 mm más grande que el ancho de la abertura de entrada;
2. Las dos guías horizontales de un tubo de perfil de acero de pared gruesa con una sección transversal de al menos 60x30 mm deben soldarse a la parte trasera del marco de la hoja, de modo que en un lado sobresalgan más allá de la dimensión exterior de 1500-2000 mm;
3. En el otro lado de la abertura de entrada, en la cual la hoja de la puerta retrocederá, habiendo movido 400-500 mm al patio, cavar una zanja pequeña, luego instalar una base de ancla hipotecaria con pasadores de fijación para el bloque de la consola y verter la mezcla de concreto al nivel del suelo;

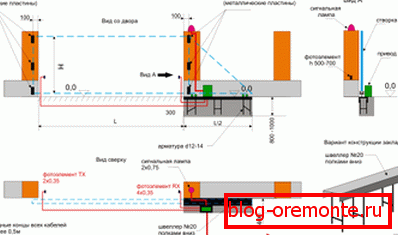

Dibujo de diseño que muestra las dimensiones principales.

1. Después del endurecimiento final del concreto, fije el soporte en voladizo en forma de U con rodillos de apoyo giratorios a los pernos de la base de anclaje;
2. Finalmente, instale las guías horizontales del rodillo deslizante en el soporte con los rodillos de soporte, luego fije los soportes de soporte y el tope de apertura en la columna de soporte cercana desde la parte superior e inferior, e instale los colectores superior e inferior en la columna más alejada y el mecanismo de bloqueo para fijar la hoja. posición cerrada.

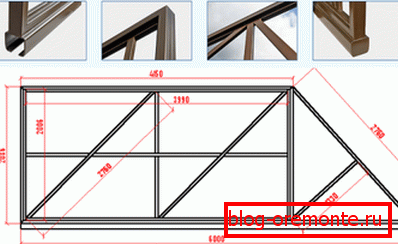

Dibujando la hoja retráctil con puntales fermicos

Sugerencia Si la hoja deslizante es de mayor longitud, para aumentar la rigidez de la estructura, recomiendo soldar los rieles de un tubo de perfil de 40x20 mm a las guías y al marco de la puerta, o instalar un tramo de cable de soporte, como se muestra en la figura anterior.

Automatización de la apertura y cierre de las válvulas.

El mecanismo automático para abrir y cerrar las válvulas se puede instalar en casi cualquier compuerta, aunque no recomiendo inventar nada por mi cuenta, sino comprar un dispositivo completamente listo. Consiste en una unidad de control electrónico, actuadores electromecánicos o hidráulicos para marcos móviles, un conjunto de fotocélulas y sensores infrarrojos, y una unidad de control remoto.

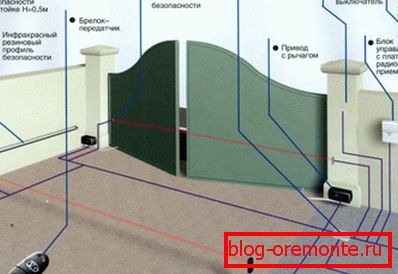

Instrucciones esquemáticas de instalación de puertas de entrada automáticas.

Dependiendo de su propósito, modificación y modelo específico, tales dispositivos pueden diferir significativamente entre sí, pero todos tienen aproximadamente el mismo conjunto básico de diferentes funciones y modos de operación.

1. Cuando se opera en modo automático, las puertas se abren después de que el automóvil se les acerque una cierta distancia y se cierran después de que el automóvil pase la puerta;
2. En el modo semiautomático, la apertura de las válvulas se realiza manualmente, con un control remoto, y el cierre se produce automáticamente después de que la puerta haya pasado;
3. Además, varios modelos de dispositivos pueden equiparse con alarmas audibles o visuales para abrir y cerrar las válvulas, alarmas audibles en caso de acceso no autorizado, así como la función de bloquear o desbloquear el mecanismo de bloqueo durante un corte de energía.

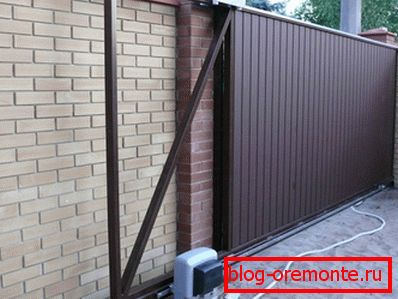

Bastidor retráctil electromecánico de transmisión de engranajes

Presta atencion La instalación de sensores infrarrojos y fotocélulas del sistema de bloqueo a cierta distancia de la puerta le permite evitar lesiones a personas, así como daños al automóvil u otros objetos extraños que se encuentran actualmente en la trayectoria de la hoja de cierre.

Conclusión

En resumen, quiero señalar que está bastante al alcance de cualquier artesano del hogar que tenga un conjunto de herramientas de construcción simples en su hogar, pero al mismo tiempo, es mejor confiar en la fabricación de la estructura de soporte, puertas y mecanismos de bloqueo. el problema Se puede obtener información más completa sobre la instalación de la compuerta en el video presentado en este artículo, y si después de ver a los lectores tienen preguntas, puedo responderlas en el formulario de comentarios.
