Ventilación de aguas residuales en una casa particular.

05-07-2018

Útil

Las aguas residuales que provienen de su hogar van al sistema de alcantarillado. Si vives en un edificio de gran altura, entonces tienes un sistema tan centralizado. Los residentes de casas particulares se ven obligados a hacer su propio sistema de alcantarillado: cavar un pozo o instalar un tanque séptico. Sin ellos, simplemente no se puede hacer. Como saben, las aguas residuales emiten un olor desagradable que puede penetrar en su hogar. Especialmente, un gas orgánico de este tipo se libera intensamente en verano bajo la influencia del sol. Por lo tanto, cada inquilino debe pensar en el sistema de ventilación del dispositivo.

Opciones de ventilación

Beneficios:

Presión equilibrada del sistema.
Suministro de aire fresco y su circulación a través del sistema de alcantarillado.
No aspira el sonido desagradable del agua en las zonas de baja presión.

La ventilación del sistema de alcantarillado se puede llevar a cabo independientemente del número de pisos y puntos de descarga. La tarea principal es hacer el esquema correctamente. Hay dos opciones adecuadas:

Sistema utilizando una tubería de embudo;
Sistema de válvulas de vacío.

Para elegir, debe considerar todos los matices de la instalación de sistemas. Al instalar una tubería de embudo, es importante observar las siguientes condiciones obligatorias:

la casa debe tener varios pisos, donde los puntos de drenaje están ubicados sobre el primer piso;
Los elevadores deben tener más de 50 mm de diámetro;
cesspool debe estar cerca de la casa.

En otros casos, el propietario puede elegir un sistema de ventilación simple utilizando válvulas de vacío. Pero, como dicen los expertos, el nivel de eficiencia del sistema de alcantarillado se reduce notablemente si solo se usan estas válvulas. Dado que dicho equipo no puede ser un reemplazo completo de una tubería de embudo, el propietario debe decidir por sí mismo si necesita ventilación de la tubería de alcantarillado con la tubería de embudo, incluso si no es necesario de acuerdo con las reglas. Después de todo, usar solo válvulas de vacío para evitar completamente que entre el olor en la casa fallará.

Lo más efectivo será la combinación de estas dos opciones. Puede instalar una tubería de embudo y equipar la alcantarilla con una válvula de vacío. Será muy útil si el tubo del ventilador se congela.

Ventilación con un tubo de embudo.

Si hablamos del tubo del ventilador, entonces las ventajas generales pueden agregar la corrección del sistema de alcantarillado. En caso de secado del sifón (sello de agua), un olor desagradable no penetrará en la casa. ¿Qué significa esto?

Un sifón o sello de agua es una barrera que evita que el olor ingrese a la casa. Es una tubería o canal curvo que se llena de agua, alejándose de los lavamanos, bañeras y inodoros. En el caso de secado del sello de agua, cuando la tubería no se ha utilizado durante mucho tiempo, el olor a alcantarilla penetrará en su casa. Si tiene un tubo de ventilador instalado, se eliminará a través de él.

Además, gracias a la instalación de una tubería de embudo, no habrá vacío en la tubería de alcantarillado. Por lo tanto, el sonido de la entrada de aire del fregadero o del baño no se escuchará. Su sistema de alcantarillado "respirará", no permitiendo que lleguen olores desagradables a la casa.

Lo que necesitas saber al instalar

Para proporcionar un mejor sellado de las juntas, la tubería de ventilación debe elegirse del mismo material del que está hecho el sistema de alcantarillado. Pero básicamente, el tubo de plástico es elegido como un soporte de embudo.

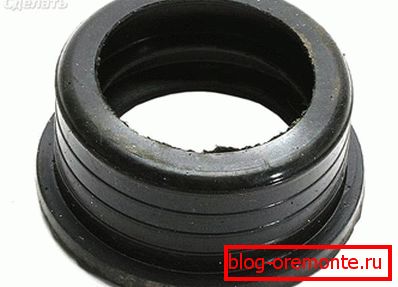

Si la tubería de aguas residuales es de hierro fundido, para conectarla con una de plástico, puede usar un manguito de goma común, que se inserta en la tubería y se sella con silicona. El diámetro del manguito debe coincidir con el diámetro del tubo.

El diámetro del tubo divertido debe ser el mismo que el diámetro de la tubería vertical más grande, esto es importante. Tubo de plástico a menudo adecuado Ø 110 mm. Antes de hacer un sistema de ventilación con un tubo de ventilación, familiarícese con algunas reglas:

Las patillas elevadoras y del ventilador deben estar conectadas a un sistema. En el caso de que las bandas verticales individuales se encuentren alejadas una de la otra, debe instalar dos tuberías o más.
Para reducir la complejidad del trabajo y hacer que el sistema sea más cualitativo y más conveniente, la instalación del sistema de ventilación con la ayuda de una tubería de embudo se realiza mejor durante la fase de construcción del edificio.
Es imposible llevar la tubería al ático, incluso si no se utiliza, los olores se acumularán allí. El extremo de la tubería debe mostrarse en el techo. La distancia desde la cresta varía de 0,3 ma 3 m, dependiendo del tipo de techo. Si es plano, 0,35 m es suficiente, si está inclinado: 0,5 my más.
Si una chimenea o tuberías de ventilación ya han sido llevadas al techo, la tubería del ventilador debe instalarse sobre todo. En este caso, se excluye la penetración de olores desagradables en la habitación.
El deflector solo se puede colocar en áreas con un clima cálido, ya que en las regiones frías se congelará y se cubrirá de hielo.

Instalación de la tubería del ventilador

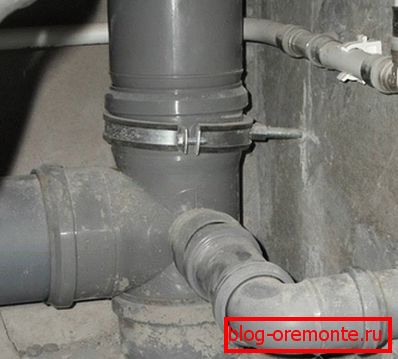

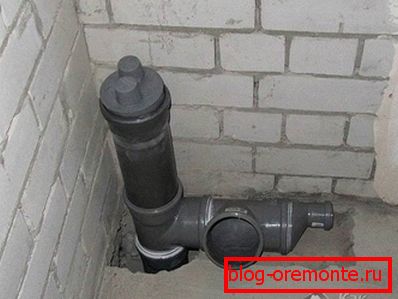

El primer paso es determinar el lugar donde se instalará la tubería. Al elegir, se debe tener en cuenta que la circulación de aire se produce debido a las diferencias de temperatura y presión, por lo tanto, el inicio de la tubería debe ubicarse en una habitación caliente y el extremo debe estar en una fría. Entonces necesitas acoplar el tubo de ventilación con la alcantarilla. Si su tubería no está en la base de la casa, pero está ubicada en el piso, entonces todo lo que queda es cortar una T en ella. Si está ubicado en el sótano, necesita llegar a él y luego cortar un tee.

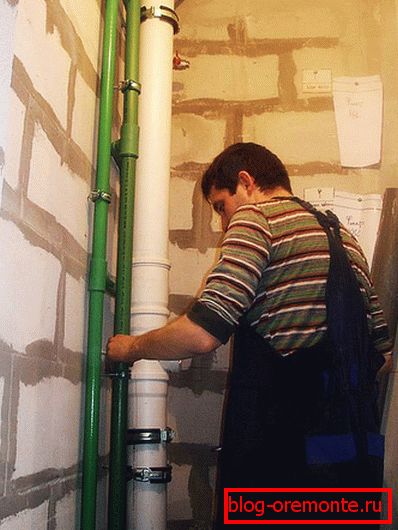

Entonces todo es simple: conectamos el tubo al tee verticalmente. Nuestra tubería pasará por todo el edificio hasta el techo. Para fijarlo, utilizar abrazaderas metálicas.

Los sujetadores de metal son mucho más seguros y fuertes. Además, le permitirán ajustar el diseño para la pendiente deseada.

Las abrazaderas están unidas a la pared, a lo largo de la cual va la tubería. A nivel de 1,5 m, debe colocar la escotilla de inspección para limpiar la tubería. En el techo o en el techo, dependiendo de la cantidad de pisos que tenga, debe hacer orificios para la tubería. Después de que la tubería se fija en la casa, debe llevarse al techo. Hay tres opciones para instalarlo:

Verticalmente directamente.
¿En un ángulo de 45?
¿En un ángulo de 90?

Para llevar el tubo verticalmente, además, no necesita nada. Si necesita instalarlo en un ángulo, necesita comprar una rodilla especial. El tubo se muestra debajo de la cresta del techo. Después de eso, solo queda realizar trabajos en el techo. Necesitas arreglar el ventilador del tubo de salida, hacer una hipoteca y poner un paraguas.

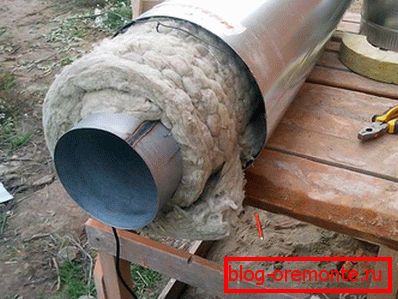

La tubería se puede revestir con aislamiento. Asegurará no solo el mantenimiento de la temperatura requerida, sino también el papel del aislamiento acústico. Una vez realizado todo el trabajo, la tubería se puede alinear con una caja para que no sea visible. En el lugar donde hay una revisión, también es necesario hacer una escotilla para garantizar el acceso a ella.

Vía alternativa - válvulas de vacío

Otra forma de asegurar la ventilación de aguas residuales es instalar válvulas. Pero vale la pena elegir esta opción cuando es técnicamente imposible o poco práctico planificar una tubería para instalar un embudo

¿Cómo funciona? La válvula está equipada con una hoja que se conecta con un resorte que tiene una ligera resistencia. Si el dispositivo está en estado cerrado, un sello hermético evita que entre aire. Cuando se crea un vacío en el sistema, lo que puede ocurrir cuando el inodoro se drena, el agua se drena a presión o la bomba se drena el agua de la lavadora, la válvula se abre automáticamente. Luego, el aire en la habitación pasa a través de la válvula al sistema de alcantarillado, restaurando la presión. Cuando se restablece el equilibrio, la hoja adopta una posición inversa, bloqueando herméticamente el acceso del aire. En este estado, los "olores" de alcantarillado no pueden penetrar en su habitación. Y cuando la válvula se abre, el flujo de aire que se aspira al sistema evita que el olor se filtre.

Pero hay algunos matices que deben tenerse en cuenta al instalar y utilizar dicho equipo:

a diferencia de las tuberías de embudo, las válvulas de vacío no pueden garantizar la ausencia total de olor a aguas residuales cuando los sifones se secan;
dicho equipo está instalado en las tomas, pero si por alguna razón es difícil instalarlo allí, se puede hacer en cualquier sección horizontal de la tubería de alcantarillado;
El principal inconveniente de las válvulas es el desgaste de los sellos de goma, que lo hacen hermético;
el dispositivo requiere un mantenimiento periódico: si huele el olor, es necesario abrir y solucionar el problema.

Si hablamos de instalación, el proceso es simple y, a diferencia de la instalación de una tubería de embudo, no se requieren trabajos de reparación adicionales. Simplemente conecte la válvula al sistema de alcantarillado y asegure un buen sellado de la junta. Para ello, coloque un manguito de goma normal.

Métodos personalizados

Si su edificio ya ha sido construido y no desea hacer agujeros en el techo, puede recurrir a métodos alternativos que no contradigan los requisitos estándar y las reglas de seguridad.

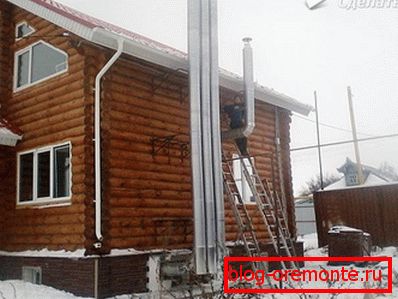

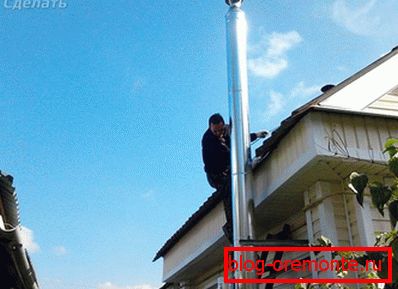

Instale el tubo en la pared exterior. Este esquema es bastante simple y similar al sistema clásico. Es necesario instalar el tubo a lo largo de la pared exterior de la casa. Su diámetro debe ser de 110 mm. Se estrella contra la alcantarilla, se sujeta con abrazaderas a la pared y se muestra en el techo del edificio. Es importante no instalar la tubería junto a las ventanas y el balcón. En el exterior, este sistema es muy similar a un tubo de desagüe, por lo que no estropeará el aspecto general de la casa. Pero en este caso, deberá calentarse, de lo contrario se garantiza el glaseado.

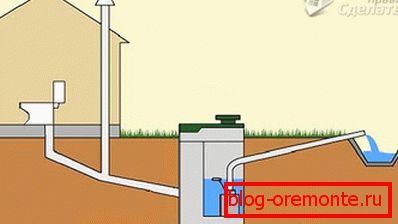

Instalación del sistema en un tanque séptico. Este método puede considerarse la mejor opción de estos 3 métodos. Según las reglas, los dispositivos de almacenamiento y limpieza deben ubicarse a 5-20 m de la vivienda. Por lo tanto, después de haber hecho ventilación a un tanque séptico, puede excluir los olores de la casa. Además, la extracción de la tubería del tanque séptico es fácil, tanto antes como después de la construcción de la casa.
Instalación del sistema a lo largo de la valla. El principio de instalación es el mismo; la única diferencia es la lejanía de la salida de ventilación de la casa.

Usando tal sistema, puedes dañar a tus vecinos. Por lo tanto, si su cerca está cerca de las casas vecinas, se escuchará el olor a alcantarilla.
