Techo de mansarda hágalo usted mismo

La habitación del ático del equipo aumenta significativamente el espacio habitable de la casa. Incluso una habitación sin calefacción servirá como aislamiento térmico adicional de la vivienda.

El techo de buhardilla está hecho en forma de una estructura de hastial rota, pero hay muchas otras opciones:

• El techo a dos aguas clásico se caracteriza por cálculos simples, el trabajo en la construcción de vigas también es factible para el principiante, su desventaja es el techo bajo;
• en pendiente: un tipo simple de techo que proporciona una pared completa en el ático;
• Carpa, teniendo cuatro taludes del mismo tamaño;
• Multi-pinzas - una estructura atractiva y equilibrada, pero compleja.

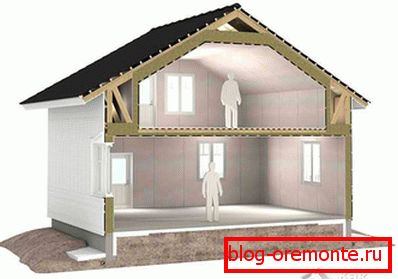

El techo de mansarda roto de hastial de la casa le permite obtener una altura suficiente de los techos en la habitación y ampliar el área cómoda. Para su construcción se requerirá un proyecto bien diseñado. Crearlo usted mismo no es una tarea fácil, puede solicitarlo a una empresa de construcción o utilizar un programa informático especial. El esquema de diseño permitirá calcular la cantidad requerida de material para las vigas, aislamiento, impermeabilización, techos. El ángulo de inclinación para las pendientes del techo se calcula teniendo en cuenta las recomendaciones del fabricante de los materiales para techos, además, se tienen en cuenta las condiciones climáticas: la nieve y las cargas de viento.

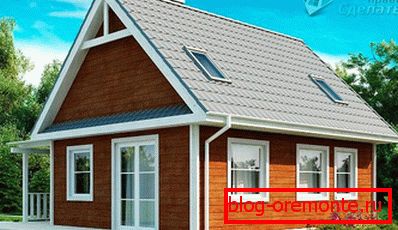

Características techo a dos aguas inclinado

La parte inferior del sistema de truss se establece en un ángulo de 60^°, sus pilares de apoyo se convierten en el marco para las paredes interiores de la habitación. El ángulo en la parte superior de la viga no excede 45^°, lo que permite reducir la cantidad de material utilizado, pero no a expensas de la calidad del recubrimiento. La rigidez adicional al marco de la habitación está dada por los puntales, que están unidos a la viga del piso y la parte inferior de las vigas.

Una capa de aislamiento debe ser de al menos 20 cm, este grosor proporcionará un aislamiento suficiente y evitará que la habitación se congele en invierno y el calor excesivo en verano. Una capa insuficiente de aislamiento conducirá a la pérdida de calor regular y la nieve caliente. Debido a la fusión y congelación repetidas, el material del techo se volverá rápidamente inutilizable. En el calor del verano para encontrar un ático desprotegido se requerirá la instalación de un potente acondicionador de aire. Todos estos problemas quedan excluidos al observar las normas de calentamiento.

Antes de hacer un techo abuhardillado, la madera utilizada para la construcción de la estructura debe tratarse para protegerla contra daños causados ​​por microorganismos y contra incendios. Es importante la disposición de la ventilación, permitiendo deshacerse del exceso de humedad.

El aislamiento acústico es de gran importancia, ya que al estar directamente debajo del techo, escuchará claramente los golpes en el techo, especialmente si utiliza un revestimiento metálico.

La elección del aislamiento.

Como aislante se utilizó lana mineral o espuma de vidrio y espuma de poliestireno. Los materiales de espuma no absorben la humedad como el algodón, por lo que durarán más tiempo. El poliestireno extruido tiene la capacidad de absorber el sonido y será un buen aislamiento acústico. El vidrio de espuma no se quema, es resistente a las heladas, no se pudre, no deja pasar la humedad. La lana mineral es asequible, lo suficientemente gruesa para el aislamiento, fácil de instalar. La lana elástica de basalto no se quema, se ajusta cómodamente entre las vigas y se caracteriza por su alta durabilidad.

Materiales requeridos:

• grosor de la viga 150 × 150 mm para vigas, 100 × 150 mm - para una placa de alimentación, 150 × 150 mm - para bastidores;
• tablero de 50 × 150 mm;
• tablero sin cortar
• Elementos de fijación: clavos, tornillos, esquinas, grapas;
• listones para cajas;
• aislamiento;
• impermeabilización de rollos;
• membranas de barrera de vapor;
• material de cubierta.

El artículo no describe el diseño de un determinado tamaño. Cuánto material necesita, puede averiguar utilizando la calculadora para calcular el techo del ático.

Etapas de construcción

1. A lo largo del perímetro de la estructura se coloca viga de apoyo - mauerlat. Se fija a los muros de carga y transfiere la carga de las vigas a la base del edificio. A las paredes de ladrillo o bloque, el mauerlat se sujeta con anclajes incrustados o tachuelas. Marcar un lugar para taladrar los orificios para el montaje puede ser una cinta métrica o unir una madera en la pared y aplastarla hasta la aparición de abolladuras. El material del techo debe colocarse debajo de la madera para la impermeabilización. Mauerlat se coloca en anclajes y se sujeta con tuercas.
2. Las vigas del piso son de madera conífera duradera. Se colocan en el mauerlat y se extienden más allá del perímetro de los muros en 0,5 metros para aumentar el área del ático. Otra forma - montaje en bolsillos especiales dejados en el embrague. Los extremos de dichas barras deben cubrirse con masilla y material de techo para proteger contra la humedad. Las vigas se sujetan con tornillos y esquinas. Barras extremas colocadas en el nivel para instalar correctamente el resto del cable de tensión. El espaciado óptimo de las vigas es de 0,6 m, permite el aislamiento de la colocación sin recortes. Todas las vigas están alineadas en altura, con un nivel insuficiente, encierran las tablas; si una viga sobresale, se corta.
3. Los pilares verticales están unidos a las vigas extremas. Su altura y ubicación de instalación está determinada por el dibujo. Después de colocarse verticalmente con un nivel y una plomada, los soportes se fijan temporalmente con las puntadas del tablero. Después de fijar los polos extremos, se dibuja un cordón entre ellos, a lo largo del cual se instalan las barras restantes. Cada bastidor se coloca en la viga y, temporalmente, se fija, resulta que dos filas paralelas.
4. Las rejillas se sujetan con vigas - tableros, este elemento es necesario para impartir rigidez a la estructura. En la parte superior de la viga, coloque el perno que conecta los soportes en lados opuestos. El apriete se une a los postes con esquinas metálicas. El complejo de estos elementos limita la habitación del ático. Para hacer más fuerte la estructura, los puntales se instalan posteriormente.
5. Antes de instalar las vigas inferiores hizo una plantilla que facilita el trabajo. Para no verificar cada vez cómo cortar correctamente la parte superior de las vigas, tome una tabla y, colocándola en la viga, córtela en el ángulo correcto. Esta será la plantilla. En la parte inferior de las vigas, que están unidas a la mauerlat, se corta una ranura. Si las vigas inferiores son apoyadas por la viga, se recortan en su lugar y se sujetan con ángulos, tornillos y clavos.
6. Antes de construir las vigas superiores, es necesario tener en cuenta el centro del techo. Para mayor comodidad, puede clavar el tablero al mauerlat y al endurecimiento final, que servirá como guía para alinear las vigas. Para poder recortar las vigas superiores en el suelo, haga una plantilla. Para hacer esto, tome el tablero y aplíquelo a la viga y corte en ángulo. La plantilla ejecuta todas las vigas, cuando los bastidores están instalados correctamente, todos son del mismo tamaño. La parte superior de las vigas colgantes está sujeta con placas de metal o restos de la tabla. Los lugares de atraque con pistas están sujetos con esquinas. El primero instaló extremidades extremas, luego el resto. Bastidores suspendidos de madera de 25 × 150 mm conectan entre sí los puntos de sujeción de la viga y se aprietan.
7. Las vigas inferiores requieren refuerzo con puntales, para este propósito utilizan una tabla atornillada a la viga y la viga de soporte. Después de instalar todo el puntal quitar soporte temporal. Una vez montada la estructura de armadura completa, cosen las tejas.

Colocación de la tarta de techo

La membrana de barrera de vapor está unida a la estructura del techo con una grapadora. La distribución de las telas comienza en los aleros, es necesario apilarlos con una superposición de 15 cm y fijar con cinta adhesiva. Se coloca un calentador en la parte superior, el material se ajusta bien, sin dejar huecos. Para fijar el aislamiento de la caja rellena. Está hecho de tiras, cuyo ancho es de 10 a 15 cm, y el grosor? 5 cm. Esta parte del trabajo termina con la decoración interior de la habitación.

Desde el exterior, la impermeabilización está unida a las vigas que protegen el techo de la entrada de agua. El material se fija con una caja en la que se montará la cubierta del techo. El paso entre los listones depende del tipo de material. El techo blando necesita una caja continua, por lo que toda el área del techo del ático está cosida con láminas de madera contrachapada, lo que proporciona una base suave y sólida.

Cuando las tejas de revestimiento dejan espacio para las ventanas, si están provistas en el diseño.

Trabajar en la construcción independiente del techo es un proceso complejo y laborioso. El uso de la experiencia de los maestros, que comparten los secretos de la construcción en el video provisto, ayudará a comprender la secuencia y los matices de la instalación del techo.
