Techo de cadera hazlo tu mismo

21-07-2018

Útil

La construcción de techos juega un papel importante en el atractivo arquitectónico del edificio y tiene una importante función práctica. El techo de cadera confiable y hermoso a menudo se utiliza como una opción de techo. Muchos proyectos de casas atractivas, cuyas fotografías se pueden ver después de leer el artículo, muestran claramente que el diseño original tiene un techo moderno. Se caracteriza por el dispositivo de cuatro pendientes, al menos dos de ellas son de forma triangular. Se ubican en los extremos del edificio. La estructura del sistema de armadura es más complicada que la de un techo a dos aguas, pero también se puede construir un techo a la cadera con sus propias manos.

Modelos de techo de cadera

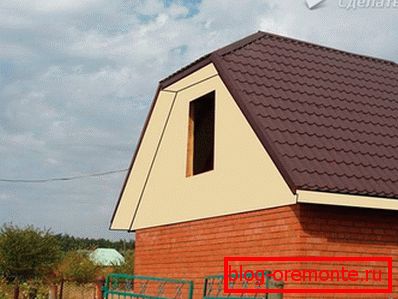

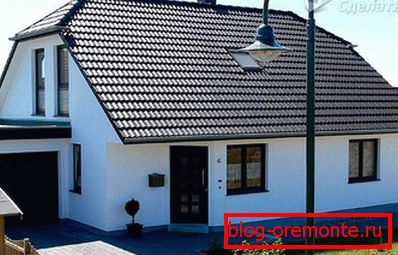

Canaleta o holandés: un techo con pendientes triangulares truncadas que no se extienden hasta los aleros, y cubren solo una parte del hastial. Este tipo es el más adecuado para el dispositivo del ático. La habitación tiene mucho espacio, no hay voladizo en las paredes. Las pendientes bajas de la construcción protegen de manera confiable el edificio del viento y las precipitaciones. Este modelo es más difícil de implementar que el techo de cadera habitual.

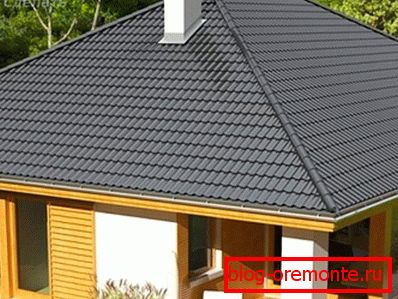

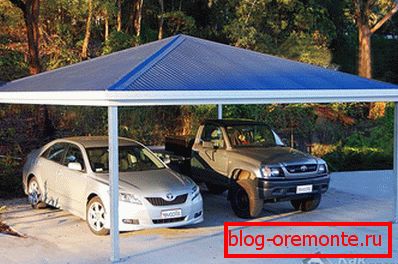

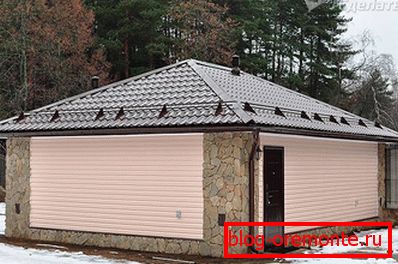

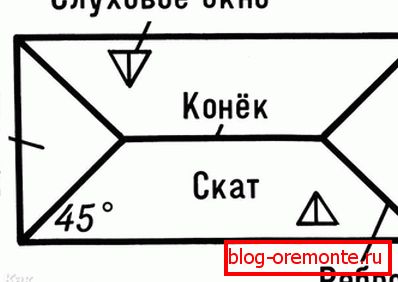

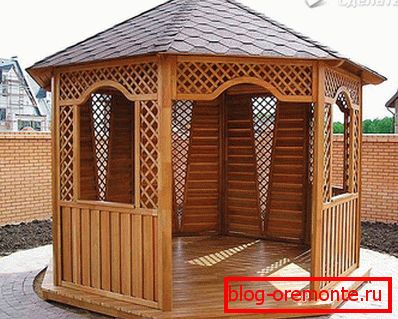

El techo de la cadera consta de cuatro pendientes en forma de triángulos con un ápice común. Tal diseño es apropiado para una casa de forma cuadrada.

Creación de proyectos

Dibujar un techo de cadera con una descripción detallada de la longitud, la sección de los elementos y el ángulo de inclinación: esta tarea está más allá del poder de un principiante. El esquema se debe construir teniendo en cuenta los cálculos utilizando fórmulas especiales. Se puede calcular, por ejemplo, con una calculadora de construcción. Al elegir el ángulo de pendiente para las pendientes, centrándose en el tipo de techo y las condiciones climáticas, puede calcular la altura de la cresta y otros valores. La forma y el tamaño de la estructura de armadura también requieren un cálculo detallado y una descripción en el diagrama. Si tiene dudas de que usted mismo redactará un proyecto de manera competente, es mejor ponerse en contacto con los especialistas.

Características de la construcción truss

La viga de cumbrera es el elemento de soporte del techo, sobre el cual se montan los demás. Se encuentra en el centro de la estructura.
Las vigas de esquina tienen una sección transversal similar a la barra de cumbrera. La parte superior está unida a la barra de cumbrera y los extremos se extienden fuera del edificio.
Las vigas intermedias conectan la cresta y el borde superior.
Las vigas cortas (damas) están conectadas con una viga angular y dependen del mauerlat, su pendiente es igual a las vigas intermedias.
Las vigas intermedias centrales convergen en la cresta y se apoyan en la mauerlat, crean rampas laterales.

Para la construcción, se selecciona madera seca y plana de coníferas - alerce, cedro, pino. El material previo se trata con antiséptico.

Marcado

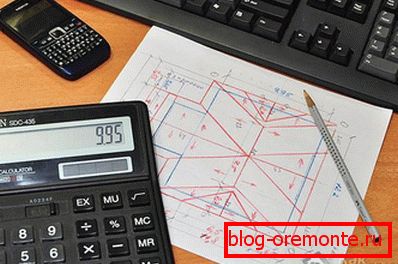

Antes de hacer un techo de cadera, necesita marcado. La precisión de las marcas permitirá evitar errores al montar vigas. Inicialmente, se calcula la línea central, luego la ubicación de las vigas. La ubicación de la viga central está marcada en el punto que denota la mitad del espesor de la cresta. La mejor manera de marcar la posición de varios tipos de vigas es no con una cinta métrica, sino con una varilla de medición. Con su ayuda, es fácil notar la ubicación de la viga intermedia central. Un extremo del riel está alineado con la línea deseada y el otro está dirigido a lo largo de la línea de la pared lateral.

Si presentamos el marcado en forma de proyección, queda claro que las vigas intermedias con la pared forman un cuadrado, y la viga angular la divide diagonalmente en dos cuadrados rectangulares. La longitud de la viga de la esquina le permite calcular el teorema de Pitágoras. Una tabla especial de coeficientes le permite calcular el tamaño de la esquina y las vigas intermedias. Para calcular, necesita medir la proyección horizontal, encontrar el ángulo correspondiente a su ángulo de inclinación de la pendiente y multiplicar la longitud por el factor. La longitud de las vigas cortas se calcula multiplicando la disposición de la segadora y el coeficiente de vigas intermedias. Todas las medidas se realizan constantemente en las cuatro esquinas. En los puntos marcados son guiados, cómo construir como un sistema de truss.

El riel de marcado es de madera contrachapada, de 5 cm de ancho, que indica las dimensiones requeridas.

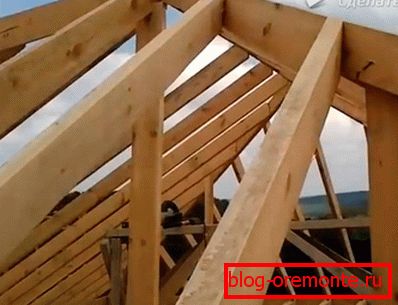

Montaje en techo

La primera etapa es la instalación del cinturón de soporte del mauerlat. Debajo de ella se ajusta una capa de material de techo para la impermeabilización. Para la atadura de la barra de 20? 20 cm se usa el ancla puesto en la colocación. A lo largo de los bordes del marco de las barras conectan los soportes. La marca se aplica al mauerlat para unir las vigas.
El siguiente paso es colocar las vigas del techo, que se encuentran en la pared cerca de la placa de alimentación. Para la fiabilidad entre las paredes opuestas se sujetan. En las vigas puede colocar el piso de las tablas, lo que proporciona un entorno de trabajo más cómodo.
La viga de cumbrera se fija en los soportes verticales ubicados en la viga central. Las rejillas se colocan verticalmente en el nivel y se aseguran con tirantes.
Para las vigas laterales, se requieren tablas de 60-150 mm. Plantilla prefabricada, que corta las esquinas para la fijación. En las uniones con la placa de alimentación, la incisión se realiza en 1/3 del grosor de la placa. Balsas engastadas en incrementos de 60 cm.
Detrás del costado se encuentra la viga central de cadera, que está unida al extremo de la cresta y se apoya en la placa de potencia.
En la siguiente etapa, se adjuntan vigas diagonales. Todos ellos tienen la misma longitud y son iguales en grosor a la viga de cumbrera. Para fijar las vigas en las esquinas de la mauerlat, dos barras de 50 × 100 mm se sujetan entre sí. Las vigas de mimbre se hacen en la plantilla y se adjuntan a la cresta y la placa de alimentación. La viga de la esquina en el punto superior se une inmediatamente con dos vigas centrales, por lo que necesita socavar con un doble biselado. La viga diagonal larga requiere soporte en forma de un poste de soporte.
Las vigas cortas se instalan en pasos similares a los laterales, el lugar de su accesorio se indica en el mauerlate. Para sujetar las aves de cama en la parte inferior, un patrón de vigas laterales es adecuado, y se realiza una socavación cuando se conecta a una viga diagonal en el sitio. La instalación comienza con la viga más corta.

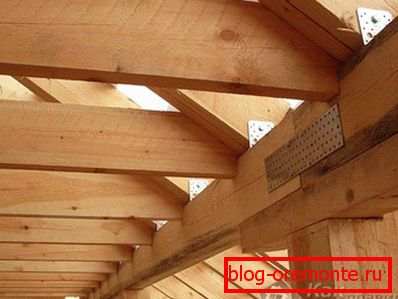

Dependiendo del tamaño de los espacios y el diseño, se utilizan elementos adicionales:

tornillos para la conexión de trusses;
bastidores para grandes vanos;
подкосы;
шпрентели.

La longitud de las patas de la viga o la ayuda de tablas de clavos "fillies" proporcionan un alero suficiente del techo. Las patas de la viga se fijan al mauerlat de varias maneras: soportes, esquinas de metal, clavos. En la cresta, las vigas están conectadas con biseles y sujetadas con placas de metal. Después de eso, se realiza la instalación del listón.

Sin experiencia en la construcción de un techo moderno, puede ver un video de capacitación o consultar a un especialista.

El video

En este video, el autor habla sobre el diseño del techo de cadera, explicando claramente con la ayuda de un diseño:
