Suelo de agua caliente hazlo tú mismo.

Calefacción en la casa es una red de ingeniería integral. De todos los posibles sistemas de calefacción por suelo radiante, el calentamiento por agua caliente es el más solicitado, y esto a pesar de la complejidad de su instalación. Gracias al cálido suelo de la habitación, puede crear un ambiente cómodo y acogedor. En este artículo consideraremos las recomendaciones generales para la instalación de un piso de agua caliente.

Como hace

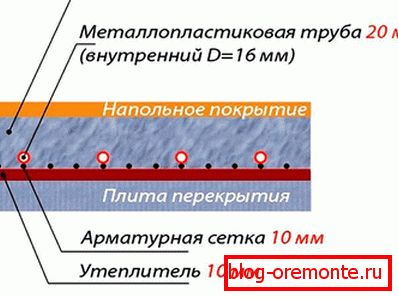

El piso de agua caliente cuando se ensambla es una estructura en capas también conocida como "torta de calentamiento". Su grosor depende de varios factores:

• El espesor del aislamiento utilizado.
• El espesor de la regla de nivelación y de acabado.
• El diámetro del circuito de calefacción.

El dispositivo de calefacción por suelo radiante incluye una caldera, un subconjunto, un colector, circuitos de calefacción y otros equipos auxiliares.

Vistas

Hay 3 tipos de sistemas de calefacción por suelo radiante:

1. Hormigón. Los contornos de calentamiento están rellenos con una regla de hormigón que, además de la función de protección y nivelación, sirve como acumulación de calor.
2. Настильная. Principalmente este sistema se implementa en casas de madera sobre troncos. Todos estos son casos en los que es imposible construir una atadura de concreto o el peso total de la atadura no resistirá la superposición. Además, esta técnica se utiliza en casas de paneles, donde las losas de piso no pueden soportar cargas pesadas.
3. De madera. Un sistema similar se usa en el mismo lugar que el tablero de la mesa, con una sola diferencia: los circuitos de calefacción se montan entre los retardos debajo del piso, que se coloca encima del retraso.

Los sistemas de calefacción de pisos y de madera pueden ser básicos solo si la habitación y toda la casa están bien aisladas. Es decir, la pérdida total de calor no debe exceder los 40 W / m². De lo contrario, cuando se apaga la calefacción, la habitación se enfriará muy rápidamente. En el caso de una regla de hormigón, la situación es diferente: la regla en sí misma es el acumulador de calor, por lo que se mantendrá una temperatura agradable durante un tiempo. Por lo tanto, un sistema de pisos o de madera con aislamiento deficiente solo puede servir como calefacción adicional al sistema del radiador principal.

Pastel de piso caliente

Bajo el pastel se refiere a todas las capas incluidas en el diseño de calefacción por suelo radiante. Dependiendo del sistema seleccionado, su composición puede variar ligeramente.

Sistema de hormigón de pie

El grosor del piso de concreto templado de la torta puede variar. A continuación se muestra un diagrama del pastel con un tamaño aproximado del grosor de cada capa:

Considere la secuencia de colocación de la torta calentando el sistema de concreto:

• Base áspera. La regla se vierte sobre una losa o imprimación. En este último caso, la arena y la piedra triturada con un espesor total de hasta 60 mm en promedio deben verterse y apisonarse.
• Impermeabilización. Requerido si el agua subterránea se encuentra cerca.
• Aislante térmico. Su tarea principal es eliminar el puente de frío y fugas de calor. Por ejemplo, puede usar espuma de poliestireno con un grosor de 20–115 mm y una densidad de 30–40 kg / m³. Especialmente, el espesor del aislamiento debe ser grande si hay un sótano o suelo sin calefacción debajo del piso. Si se decide utilizar tapetes especiales (hechos de aislamiento) con orejetas, es importante considerar que su grosor es de 30 mm. Para dar a la capa de aislamiento el espesor requerido, además, la espuma de poliestireno se coloca debajo de las esteras.
• Película de polietileno. Colocados en dos capas. Espesor de la película no inferior a 150 micras.
• Malla de refuerzo. Es necesario para impartir una regla de alta resistencia en los casos en que su grosor exceda los 60 mm y se espera una carga alta en la base. Por ejemplo, el diámetro de las barras de la cuadrícula puede ser de 3 a 5 mm, y el tamaño de celda es 100 × 100 o 150 × 150 mm.
• Tubería. El espaciado de la tubería es de 100 a 300 mm. El tubo se fija a la malla de refuerzo con abrazaderas de plástico especiales. Donde se dispondrá la junta de expansión, se colocará una corrugación en las tuberías.
• Acabado de hormigón.
• Pad. Bajo el laminado, parquet u otro material de revestimiento.
• Revestimiento

Sistema de pisos de pie

La peculiaridad de este método es que, una vez completada la instalación, el sistema de calefacción de pisos está listo para funcionar de inmediato.

Sistema de pisos de pie состоит из таких компонентов:

• Piso áspero.
• Esteras con orejas. Están sin aislamiento. En este caso, el aislante térmico se compra adicionalmente. El grosor total puede ser de 30 a 70 mm. Las orejetas existentes permiten la fijación segura de tuberías.
• Tubería. Su instalación se realiza en una placa especial de aluminio. Es importante tener en cuenta que no todas las tuberías son adecuadas para un sistema de calefacción de pisos. Debe tener un recubrimiento especial que evite los chirridos.
• GVL u otro material aplanador.
• Pad.
• Capa de revestimiento.

Vale la pena mencionar por separado la capa, que se encuentra entre las tuberías y el material de revestimiento. El tipo de sustrato puede variar, dependiendo del método de acabado. Si se planea colocar baldosas de cerámica o linóleo en el piso, entonces se coloca una losa de panel de yeso resistente a la humedad en dos capas encima de la tubería. Sin embargo, después de un tiempo, el panel de yeso debajo de la baldosa puede desmoronarse, por lo que se pueden considerar sustratos alternativos: madera contrachapada resistente a la humedad, láminas de vidrio y magnesio o aglomerado.

Sistema de tarta de madera

Considere 6 formas de colocar un piso cálido sobre rezagos de madera, que se implementan sin una regla:

1er método.

En el suelo de madera se colocan tablones de 50–150 mm en escalones de 600 mm. La lana mineral de 100 mm de espesor se coloca entre los rezagos. Desde arriba desenrollando los tubos de calefacción. Los agujeros se hacen en los lugares correspondientes en los registros para el paso de la tubería. Desde arriba se coloca el rezago de contrachapado y material de acabado. La desventaja de esta técnica es que se forma una bolsa de aire entre la madera contrachapada y la tubería. Esto tiene un efecto negativo sobre la conductividad térmica.

2ª vía.

Una capa de aislamiento térmico de poliestireno expandido, lana mineral, etc. se arrastra entre los rezagos instalados. Tablero de aglomerado superior, OSB o contrachapado. Después se cortan las placas de aglomerado con esquinas redondeadas. Más tarde formarán el circuito de calefacción. Las placas resultantes se atornillan a una base existente con un paso mayor que el diámetro del tubo en 4 mm. A continuación, poner la lámina como una capa reflectante. Tubo de calefacción superior montado. Finalmente, la superficie se cubre con laminado. Este método no es adecuado para pisos, ya que la base es bastante móvil.

3ª vía.

Este método consume bastante tiempo. Entre los retrasos también encaja el aislante. Después de que el tablero se toma igual a la inclinación de las tuberías. En una esquina se hace una ranura a lo largo de todo el tablero para colocar el tubo. Al principio, la lámina fluye hacia ella, y luego el tubo. Luego se monta material de revestimiento.

4to camino

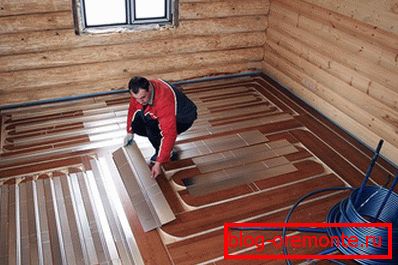

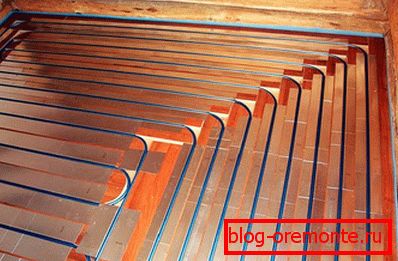

En este caso, se utilizan placas especiales de aluminio con ranuras para la colocación de tuberías. Se adjuntan a los registros. Pero en este caso, se recomienda colocar un material grueso sobre las placas, por ejemplo, aglomerado, para evitar el estallido. Y solo despues de eso puso el acabado.

5º camino.

Entre los rezagos se monta piso elevado. Entre las vigas se dispone la capa aislante. En la parte superior de las hojas se colocan los jefes en un nivel con la parte superior del retraso. En la intersección del retardo con una tubería, se hacen pequeños surcos y se coloca una ondulación especial en la tubería. Esto es importante porque, debido a la expansión lineal, la tubería puede rozar contra la madera. El sustrato y el material de acabado se colocan en la parte superior.

6º camino.

Este método es uno de los más simples. Los tubos se colocan directamente en el aislamiento, a saber, poliestireno. El espacio entre la parte superior del retardo y la tubería se puede llenar con yeso, que actuará como un acumulador de calor. Sin embargo, puede quedarse dormido y limpiar la arena seca.

Video: hacer un pastel de madera.

Donde instalar

La calefacción por suelo radiante se puede instalar en diferentes salas. Sin embargo, en cada caso es importante tener en cuenta algunas características.

• En el apartamento. En los apartamentos urbanos donde se utiliza un sistema de calefacción centralizado, instale un piso de agua caliente prohibido. Los nuevos edificios modernos ya tienen elevadores y tomacorrientes separados en cada apartamento para la implementación de dicha calefacción. Por otro lado, algunos a su propio riesgo introducen un sistema similar en sus apartamentos. Para ello, incluso se desarrollaron una serie de esquemas, a través de los cuales se realiza la conexión al sistema de calefacción central. Sin embargo, esto causa una serie de dificultades. Aumenta significativamente el nivel del suelo. Esto puede ser un problema en apartamentos con techos bajos. Además, existe el riesgo de inundar a los vecinos. Por lo tanto, todos los materiales utilizados deben ser confiables y de alta calidad. Si la casa tiene un panel superpuesto, es posible que no pueda soportar la carga adicional, por lo que muchos han recurrido a la calefacción alternativa: eléctrica. La conexión desde el sistema central requiere una temperatura del refrigerante significativamente más baja. En el sistema de calefacción, en promedio, el refrigerante tiene una temperatura de + 60 ° C. Para calefacción de suelo es demasiado, ya que normalmente es suficiente + 30 ° С. Si desea obtener el permiso oficial para instalar, debe ponerse en contacto con las utilidades y resolver problemas a nivel personal.
• En una casa particular. Что касается частных домов, то здесь ситуация намного проще. Осуществлять монтаж проще всего на стадии строительства дома, а вернее, перед заливкой стяжки. Важным требованием является обустройство качественной гидро- и теплоизоляции. Также отопительный пирог должен включать специальный отражающий материал. Если не выполнить эти требования, то будут существенные теплопотери. En una casa particular обустраивается смесительный узел, ставится дополнительный циркуляционный насос, который будет равномерно распределять тепловую энергию по всему полу. Однако при всех достоинствах важно учесть и минусы подобного решения. После изготовления напольного отопления и заливки финишной стяжки вводить в эксплуатацию обогрев нельзя в среднем на протяжении 4 недель. Хотя в стяжку добавляются пластификаторы для быстрого ее высыхания, все равно она должна высохнуть естественным путем. Этот минус незначительный и временный.

• En el garaje. Participar en la disposición del garaje debe estar en la etapa de su construcción. En el garaje preparado para realizar estas obras será problemático y al mismo tiempo costoso. La condición principal para el piso en el garaje: la capacidad de soportar altas cargas. El peso promedio de un vehículo de pasajeros es de 3.5 toneladas. Dado esto, la regla debe estar hecha de concreto duradero. Además, después de verter la regla de hormigón, es imposible encender la calefacción. Si de repente falla el sistema de calefacción, será problemático solucionar el problema, en el peor de los casos, todo el piso del garaje tendrá que ser completamente desmantelado. Después de reparar la fuga, vuelva a instalar el revestimiento del piso.
• Cuarto de baño. Cuarto de baño, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Calculo

En primer lugar, es necesario decidir si el piso cálido será básico o adicional al calentamiento del radiador. Es importante tener en cuenta la naturaleza del suelo. La baldosa cerámica tiene una alta conductividad térmica. En cuanto al árbol, esta cifra es mucho menor. Por lo tanto, el tipo de sistema de calefacción dependerá del tipo de recubrimiento.

Además, se tiene en cuenta la zona y la configuración de la sala climatizada. Un circuito de calefacción no debe superar los 120 metros. Después de eso, se determinan las posibles pérdidas de calor, que se calculan sobre la base de lo siguiente:

• De qué material está construida la casa (bloques, madera, ladrillo, etc.).
• Tipo de acristalamiento (se utilizan ventanas de doble acristalamiento o perfil).
• Temperatura promedio del aire en su área.
• ¿Hay fuentes adicionales de calor?

A continuación, decida qué nivel de temperatura desea para cada habitación individual. Aquí puedes construir sobre estos indicadores:

Video: calculando suelo radiante.

Vídeo: cálculo de la temperatura del suelo calentado.

Diseñando

El elemento clave del sistema de calefacción por suelo radiante es tuberías. La longitud del contorno depende directamente del diámetro del tubo. Se conocen los siguientes datos:

• Tubería O16 мм – до 90 м.
• Tubo O17 mm - hasta 100 m.
• Tubo O20 mm - hasta 120 mm.

Cuanto mayor sea el diámetro de la tubería, menor será la resistencia hidráulica en ella. Si la habitación tiene un área pequeña, generalmente un circuito es suficiente. Sin embargo, si con un diámetro de tubo de 20 mm, toda el área de una habitación carece de 120 m, es mejor no agregar longitud, sino hacer 2 contornos. Es mejor que su longitud fuera igual con una diferencia de hasta 10 m.

El paso de la tubería, que puede ser de 15, 20, 25 y 30 cm, desempeña un papel importante. Si estamos hablando de salas grandes, como un gimnasio, el tono puede estar en el rango de 35, 40 o 45 cm. Se recomienda 10 cm.

Considere las zonas separadas en la tabla:

Se recomiendan estos números. La elección de un paso también depende de la tubería utilizada. Si se trata de un laminado a base de metal, es extremadamente difícil doblarlo sin dañar un paso con un radio pequeño. Por lo tanto, si el diseño es una serpiente, el tono ideal es de 15 a 20 cm.

Si el área de la sala climatizada a partir de 50 m.² и больше, то рекомендуемый диаметр трубы 16 мм. Даже при условии хорошо утепленного дома рекомендуется, чтобы шаг трубы не был больше 15 cm с трубой O16 мм. Чем толще труба, тем большие расходы вас ожидают. Особенно это отразится на покупке фитингов и других материалов большего диаметра. Проект следует составлять с трубой O16 мм.

En algunos casos, utilice tubos de 20 mm. Sin embargo, tales costos son a menudo injustificados. Después de todo, el volumen de agua en el sistema aumenta significativamente, lo que requerirá más energía térmica para calentar. Además, es difícil doblar tal diámetro.

Al diseñar es importante tener en cuenta los siguientes matices:

• Primero, instale las particiones, y luego determine el número de circuitos. En la misma sala debe haber un circuito.
• El coleccionista debe estar en el centro de la casa. Si esto no es posible, el problema de la diferencia en la longitud de los contornos se resuelve instalando medidores de flujo. Debido a esto, el flujo de refrigerante será uniforme.
• Si necesita instalar dos colectores, entonces cada uno debe tener una bomba separada.
• Asegúrese de aislar la superposición entre el primer y segundo piso. Esto es necesario para no calentar la superposición en sí.

El proceso de diseño de un suelo cálido es complicado y responsable. Por lo tanto, muchos utilizan los servicios de especialistas o programas especiales.

Colocación de circuitos de calefacción.

Hay varios diseños de tubería:

• Serpiente.
• Caracol
• Combinados.

Cada uno de ellos tiene sus propias características técnicas, que se considerarán más adelante:

1. Serpiente. Este esquema tiene varias desventajas obvias. Al entrar en la temperatura ambiente del portador de calor y el suelo es alto. Cuanto más lejos, más frío está el suelo. Esto se explica por el hecho de que el refrigerante enfriado regresa a través de la línea de retorno. Al instalar tal esquema requiere habilidades especiales. Si se utiliza un laminado a base de metal, el paso de colocación suele ser de 20 cm o más, porque doblar la tubería en un ángulo más pequeño es difícil. Sin embargo, el paso puede reducirse a 10 cm, pero los anillos pequeños deben hacerse alrededor de los bordes, lo que es un proceso laborioso. A menudo, se utiliza un patrón de apilamiento similar cuando es necesario alinear las zonas de contorno adyacentes. También este método de colocación de tuberías es aceptable si el área de la habitación es muy pequeña, hasta 6 m.².
2. El caracol. Su principio es que, en primer lugar, el contorno se coloca alrededor del perímetro de la habitación con un estrechamiento gradual hacia el centro. El contorno posterior vuelve al punto de inicio. En este caso, si ha planeado un paso entre un tubo de 20 cm, el contorno se coloca primero en pasos de 40 cm. En el trazo de retorno, el tubo se coloca entre los ya colocados y, por lo tanto, forma un paso de 20 cm. Este patrón de colocación es uno de los más efectivos. Esto se explica por la distribución uniforme de la energía térmica en toda el área de la habitación. Además, es posible reforzar las zonas cercanas a la pared exterior o ventanas grandes reduciendo la distancia de zancada. Para tal esquema, prácticamente no hay restricciones en la forma y el tamaño de las instalaciones.
3. Combinados. Esto implica una combinación de los dos sistemas de colocación de tuberías mencionados anteriormente. Por ejemplo, una parte de la habitación se puede alinear con una serpiente y la otra, un caracol. También existe la práctica de combinar la calefacción por suelo radiante con electricidad. Sin embargo, en este caso, la calefacción eléctrica servirá como extra. Esto es especialmente efectivo en el período de principios de otoño y finales de primavera, cuando no es razonable encender el calentamiento de agua.

Vídeo: circuito de calefacción de circuito de distribución.

Calentador

Calentador для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Resistencia al fuego.
• Baja conductividad térmica.
• Resistencia a la humedad.
• Fuerza

Por lo tanto, al elegir el aislamiento, es importante tener en cuenta sus características técnicas. A continuación hay varios tipos de aislamiento que se utilizan con éxito en la torta de calentamiento.

Espuma de poliestireno

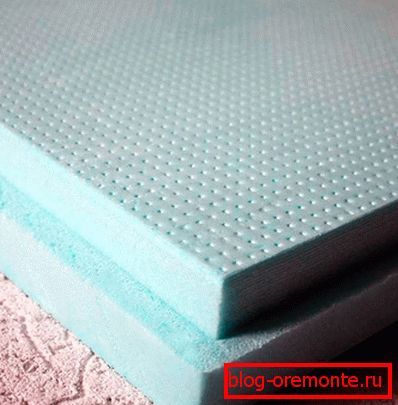

Si tiene una regla de hormigón, el poliestireno expandido es ideal. Es de dos tipos:

1. Liso
2. Con los jefes.

La segunda opción simplifica y acelera en gran medida el proceso de colocación de tuberías. También el poliestireno expandido se divide en 2 tipos:

1. Espuma lisa.
2. Espuma de poliestireno extruido.

Si comparamos las propiedades de la ingeniería térmica, entonces son más altas en espuma de poliestireno extruido.

Atasco de tráfico

Este material en todos los aspectos es una opción adecuada. Entre sus propiedades positivas se encuentran:

• Con bajas bruscas de temperatura, el tapón no cambia de volumen.
• Ecologico
• Bajo el peso de la solera de hormigón casi deforme.
• Aunque el material tiene un espesor reducido, se caracteriza por un aislamiento térmico de alta calidad.

Sin embargo, la desventaja obvia de este calentador es el precio. Su costo es 3 veces mayor que otros materiales.

Penophole

Penofol o espuma de polietileno se utiliza a menudo cuando se instala calefacción por suelo radiante. Se presenta en forma de material laminado laminado con un espesor de 3 a 10 mm. Para la comodidad de colocar tuberías, se aplica un marcado a la superficie laminada. Si vive en la planta baja y debajo de usted en el suelo o en el sótano sin calefacción, este aislamiento no será suficiente. Debe combinarse con espuma de poliestireno.

Es mejor elegir penofol con una superficie metalizada, solo que no de aluminio. Este recubrimiento no interactúa con el medio negativo de la solución líquida, que es capaz de corroer la lámina habitual.

Lana mineral y ecowool

Se recomienda elegir la densidad del aislamiento usado al menos 80 kg / m³. Utilizado principalmente para la colocación de sistemas de madera. En este caso, el aislamiento se coloca entre los troncos o vigas de madera.

Coleccionista

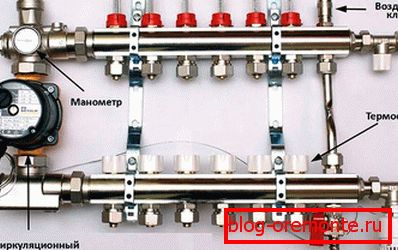

Hay varios tipos de colectores que se utilizan para el trabajo de instalación:

1. Colector con salidas bajo eurocones. Uno de los tipos más simples de coleccionista. Es un tubo que tiene roscas internas y externas para conectar circuitos de calefacción. Sin embargo, para introducirlo en el sistema de calefacción por suelo, tendrá que comprar una gran cantidad de piezas para un juego completo.
2. Colector con salidas para conectar circuitos y válvulas para ajuste. A menudo estos son coleccionistas chinos que se venden en las tiendas. Tienen una desventaja obvia: después de un tiempo, el agua puede fluir desde debajo de los brazos. Esto se debe a la baja calidad del refrigerante. Son susceptibles de reparación, es suficiente para reemplazar la junta de goma. Tales colectores no están diseñados para ser equipados con automatización de control adicional. Serán ideales para hogares con un área pequeña donde los contornos son de la misma longitud.
3. También hay un colector para la conexión de tuberías metálicas. Dispone de válvulas de ajuste y accesorios. Dichas válvulas pueden equiparse con un servo, cuyo trabajo será regulado por un termostato instalado en la habitación. Los accesorios en sí también se conocen como euroconos, que constan de 3 partes: un eurocono, un anillo de compresión y una tuerca de sombrerete. También eurocone tiene una junta de estanqueidad.
4. En los casos en que la longitud de los circuitos sea diferente y el ajuste manual no sea posible, se recomienda comprar un colector con medidores de flujo y tomas para servos. En algunos coleccionistas se esconden detrás de sombreros azules. Debido a esto, es posible regular la temperatura del refrigerante en cada circuito individual. Sin embargo, puede combinar (compre un colector para flujo con medidores de flujo y el tubo de retorno) con válvulas convencionales para ajuste manual.

En cuanto a la unidad de mezcla, entonces en su kit hay necesariamente:

• Válvula de seguridad. Señala la mezcla del refrigerante a una temperatura muy alta.
• La bomba de circulación. Gracias a este dispositivo, el sistema calienta la habitación de manera uniforme.
• Bypass Previene la sobrecarga.
• Válvulas de gatillo y válvulas de aire.

Se debe prestar especial atención a una válvula especial, que puede ser de dos vías y de tres vías. Cada uno de ellos tiene sus propias diferencias y usos.

Válvula de dos vías. En su kit, tiene un cabezal térmico con un sensor de humedad. Si es necesario, se bloquea el suministro de agua caliente. Como resultado, el agua se mezcla automáticamente. La mayoría de estas válvulas se introducen en el sistema de calefacción, donde el área de la zona residencial no supera los 200 m.².

Válvula de tres víasUna válvula similar define dos indicadores a la vez: el equilibrio de una válvula de derivación y las características de una válvula de retención. Mezcla refrigerante caliente y enfriado. A menudo, las válvulas de tres vías están equipadas con un termostático controlado por servo y controladores de clima. El proceso de mezcla se lleva a cabo debido a la presencia dentro de la válvula de una válvula especial que regula el flujo de fluido. Una válvula similar se usa en sistemas de calefacción de pisos con una gran cantidad de circuitos.

Además, el colector y la unidad de mezcla están equipados con sensores de temperatura exterior. Le permiten ajustar la temperatura del refrigerante, a partir de la temperatura de la calle. Aunque tal ajuste se puede hacer de forma independiente, la presencia de tales sensores le permite ajustar la temperatura óptima.

Instalación de suelo radiante.

El proceso de instalación consta de varias etapas sucesivas. El conocimiento y la observancia de la tecnología le permitirán realizar todo el trabajo de instalación de forma independiente.

Impermeabilización e instalación de cinta amortiguadora.

El primero es el trabajo preparatorio. Para ello, se eliminó por completo la vieja regla. Si el diferencial en la habitación es más de 10 mm horizontalmente, entonces debe estar nivelado. Para hacer esto, puede llenar el borrador de nivelación autonivelante con una capa delgada.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

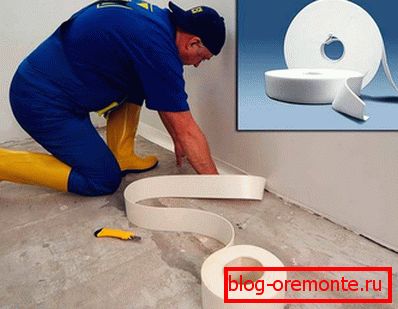

La siguiente etapa de preparación es la instalación de una correa amortiguadora. Es necesario compensar la expansión lineal de la regla cuando se calienta. Si no lo usa, luego de un corto tiempo, la regla puede agrietarse. La cinta amortiguadora se fija a lo largo del perímetro de toda la habitación a la pared con la ayuda de una capa autoadhesiva o cinta adhesiva.

Colocación de aislamiento

La siguiente etapa es la instalación de aislamiento. La elección del aislamiento y el método de su instalación dependen del tipo de habitación y el propósito del uso de la calefacción. Si tiene el primer piso y no hay un sótano con calefacción, el aislamiento debe ser impresionante. Se vierte una capa de arcilla expandida y se usa poliestireno expandido con un espesor de hasta 100 mm.

En cuanto al método de colocación del aislamiento, usar un corcho o una penofola es bastante simple. Estos son materiales en hojas que se pegan con cinta adhesiva. Si se utilizan sistemas de poliestireno con ranuras, su montaje tampoco se asocia con dificultades especiales. Entre ellos, el aislamiento se une con la ayuda de ranuras especiales.

Sin embargo, no siempre es posible usar tales calentadores. A menudo la más asequible - la espuma. En este caso, su instalación debe llevarse a cabo a tope. Entre ellos, conviene pegar, por ejemplo, con espuma. Una vez completado el aislamiento, toda el área debe cubrirse con aislamiento.

Considere la secuencia de calefacción por suelo radiante utilizando poliestireno:

• Paso 1. La primera hoja se coloca en la esquina de la habitación de modo que ambos lados queden ajustados a las esquinas de las paredes.
• Paso 2. Además, la lámina se coloca de extremo a extremo, ajustada una a una.
• Paso 3. Si es necesario pasar por alto una esquina, una columna u otro obstáculo, entonces el poliestireno se corta fácilmente con un cuchillo afilado.
• Paso 4. La siguiente fila debe colocarse con un pequeño desplazamiento, exactamente media hoja.

Si ha planeado el aislamiento en dos capas, la segunda capa de aislamiento debe colocarse frente a la primera. Debido a esto, las uniones no coincidirán entre sí. Al final de una película especial se pone con marcado para el montaje de tuberías.

Si la calefacción se instala en un piso de madera, entonces se usa lana mineral como calentador. Se coloca entre los rezagos. Al instalar, el ancho de los tapetes debe ser un poco más ancho que la distancia entre los retrasos. Esto permitirá colocar el aislamiento herméticamente y evitará la aparición de puentes fríos.

Vídeo: preparación de la base, colocación de aislamiento y refuerzo de malla.

Instalacion de tuberias

Cuando se hace el aislamiento, es hora de instalar el circuito de calefacción. En este proceso, es importante calcular con precisión el paso de colocación, la longitud del contorno y el número de salidas en el colector. Sin embargo, antes de esto es para discutir la elección de la tubería de calefacción.

Cómo elegir una tubería

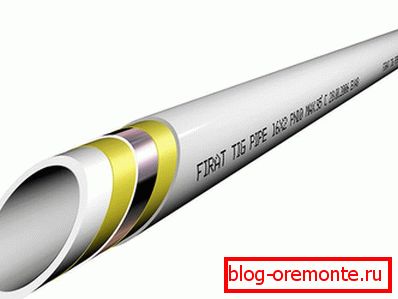

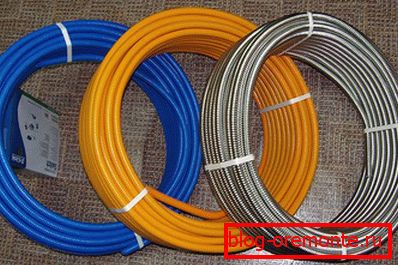

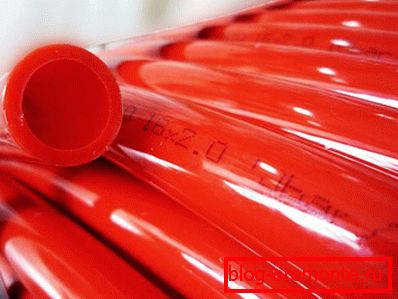

Hay varios tipos de tuberías utilizadas para un piso de agua caliente, cada una de ellas está en una categoría de precio diferente. El costo de una tubería depende del fabricante.

Tendido de tubos

En la etapa de la colocación de tuberías sin un asistente no se puede hacer. La tubería en el piso cálido se vende en bobinas, por lo que una se desenrollará y la otra sostendrá la bahía. El método de colocación depende del sistema elegido. Si la elección recae en tapetes especiales con jefes, entonces el trabajo se simplifica en gran medida, lo principal es seguir el paso de estilo. Si se coloca una película con marcas sobre el aislamiento, se utilizan clips especiales para sujetar la tubería. ¿Qué pasa si no hay tal marca? Puedes hacerlo tú mismo. Para ello, utilice un cordón de cortar con pintura.

En la instalación de las tuberías es inadmisible que se hayan interrumpido. Un circuito debe consistir en una pieza entera de tubería. Comience la colocación con las áreas más lejanas. Es muy conveniente cuando el aislamiento se realiza en dos capas. En la primera capa de aislamiento puede colocar las tuberías de tránsito y las comunicaciones de ingeniería necesarias.

El proceso de instalación de la tubería consta de varias etapas:

Etapa 1 - sale de una bahía de 10 a 15 m. En un extremo, coloque un accesorio y conéctelo al colector establecido.

Etapa 2 - Conecta el tubo del colector al flujo.

Etapa 3 - En el marcado, el tubo se fija a las pinzas del calentador de arpón. Si la sección es recta, entonces es suficiente un intervalo de 40 cm. En las curvas, el intervalo se reduce a 15 cm. Al doblar, tenga mucho cuidado de no torcer la tubería.

Etapa 4 - durante la instalación, asegúrese de que la tubería no esté en tensión. Ella debería ser libre. De lo contrario, la tensión constantemente sacará los soportes.

Etapa 5 - Si el soporte ha volado, retírese del lugar anterior entre 5 y 10 cm y vuelva a reparar el tubo.

Etapa 6 - cuando haya redondeado todo el circuito, el tubo se alimenta al colector y se conecta al tubo de retorno mediante un accesorio.

Para un correcto balanceo es importante tener información sobre la longitud de cada contorno. Las marcas se pueden hacer en el colector mismo, por ejemplo, asignar un número o nombre de la habitación a la que va a cada contorno. Se pueden hacer notas apropiadas en un pedazo de papel. No guardes todo en tu cabeza. La sección de la tubería cerca del colector debe estar aislada, de lo contrario habrá un fuerte sobrecalentamiento del piso. Además, se recomienda calentar el tubo a través de uno, es decir, El aislamiento se coloca en el flujo y el tubo de retorno se deja sin tocar. Por lo tanto, la línea de retorno no se calentará por el flujo.

Existen varios métodos de fijación de tuberías:

1 método: pinzas.

2 metodo: alambre de acero suave.

3 metodo: grapadora especial y fijadores.

4 metodo: фиксирующий трак.

5 metodo: esteras con jefes.

6 metodo: placa de distribución fabricada en aluminio.

Vídeo: colocación de un suelo con aislamiento térmico.

Refuerzo

A menudo, la primera capa de refuerzo se coloca encima del aislamiento. En este caso, la fijación se llevará a cabo con la ayuda de puffs de nylon. Las partes separadas de la malla se atan entre sí con un alambre de punto. El tamaño de malla de la malla de refuerzo depende del paso que seleccione. La malla debe tener un O5 mm. Además, también se coloca una capa de refuerzo encima de las tuberías. Esto se explica por el hecho de que la cuadrícula que se encuentra debajo no tendrá ningún efecto.

Prueba de presion

Al prensar se entiende un proceso que le permite asegurarse de que todas las conexiones de montaje estén ajustadas y que las tuberías no tengan defectos. Este proceso se realiza inmediatamente antes de verter la regla.

El engarce se puede hacer de dos maneras:

1. El agua
2. Por el aire.

Prueba de presion de agua

Todos los circuitos deben estar completamente desenrollados y conectados al colector. El sistema se llena a través de la fuente de alimentación, se crea una presión de hasta 2.8 atm., Al menos 2 atm. En este caso, el refrigerante primero debe estar hacia la unidad de mezcla.

El proceso adicional se ve como sigue:

• En el tubo de retorno, todas las tapas están cerradas, a menudo son azules.
• Después se abre la válvula de suministro.
• En el proceso de llenado de las tuberías con agua, se puede observar un silbido, que es el aire que sale a través de una válvula Mayevsky o una salida de aire automática.
• Ahora se abre el grifo en la línea de retorno. Por lo tanto, será posible purgar el aire a través de la válvula de drenaje en el colector de retorno.
• El circuito lleno se cierra en la línea de retorno y se abre el siguiente.
• Finalmente, la válvula en frente del colector de suministro se cierra y la válvula en frente del colector de retorno se abre.

Después de haber llenado el sistema con agua y sangrado, es necesario inspeccionar la estructura para detectar fugas.

Prueba de presion воздухом

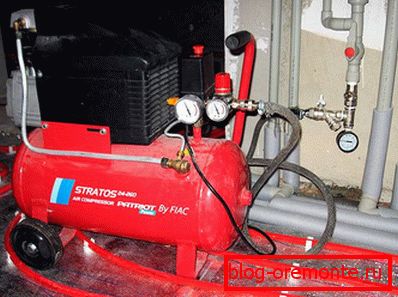

Durante el proceso de prensado de aire caliente del piso, se retira la salida de aire automática y se enrosca una tapa en su lugar. Para el funcionamiento se requiere un compresor o una bomba de automóvil con manómetro. La presión en la prueba de presión con aire debe ser tres veces más que el trabajador. Por lo tanto, cree una presión de aire de hasta 5 atm.

Dicha presión debe crearse solo en el sistema de calefacción del piso, y no en la carretera que conecta la caldera y el colector. Esto se explica por el hecho de que algunas calderas están diseñadas solo para presiones de hasta 3 atm. Por lo tanto, esta área se comprueba más adelante por separado.

Por lo tanto, cuando se bombea aire en el sistema hasta 4 atm, deje los grifos cerrados por un día. La presión no debe caer. Aunque la desviación mínima será, como cuando se bombea, el compresor calentará ligeramente el aire, que luego se enfriará. Para asegurarse de la tensión, puede caminar a través de todas las juntas con agua jabonosa.

Apretar

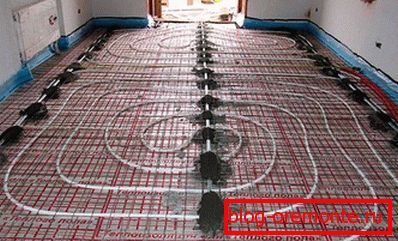

Cuando se trata de terminar la regla, es importante proporcionar algunas convenciones importantes:

1. El agua no debe drenarse del sistema, sino mantenerse a una presión predeterminada de 1.5 atm.
2. Encender la calefacción está prohibido.
3. Hacer costuras de temperatura.

La junta de temperatura elimina completamente la posibilidad de agrietar la regla. Como la temperatura de la costura se utiliza la cinta amortiguadora. El área de la sala se puede dividir por 20 m.² (esto es necesario si el área de una habitación excede significativamente esta cifra). Tubería, en el área donde pasa a través de la temperatura de la costura, asegúrese de reforzar la corrugación.

Para rellenar la regla, se recomienda el uso de aditivos especiales que mejorarán las características técnicas de la regla. Además, se agrega un plastificante al concreto, lo que evita que la regla se agriete cuando se enfría / calienta.

La composición del hormigón:

• Hormigón y proyecciones - 1: 6.
• Hormigón, arena y escombros - 1: 4: 3.5.

El plastificante y otros aditivos se vierten durante la mezcla de la mezcla de concreto. La proporción se determina sobre la base de las instrucciones del fabricante en la etiqueta.

Para una vivienda, un grosor de 50 mm es suficiente para las instalaciones de fábrica de hasta 100 mm. Es importante tener en cuenta la siguiente propiedad de la regla: la acumulación de calor. Cuanto más delgada sea la regla, menos tiempo retendrá el calor. Si es demasiado espeso, necesitará más calor para calentarlo. Por lo tanto, el grosor óptimo de la regla es de 70–80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона prohibido.

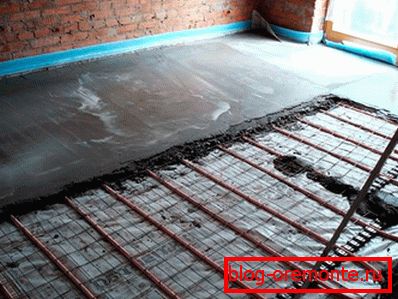

El proceso de fabricación de la regla en las balizas es el siguiente:

1. Por nivel se fijan balizas metálicas.
2. Los faros no están instalados en las tuberías. Puede colocar una solución gruesa en forma de montículos, en los que se instalan balizas.
3. El hormigón liso es la regla. Es importante asegurarse de que las burbujas de aire estén completamente fuera del cuerpo de la regla.
4. Al día siguiente, cuando el concreto aún no se había agarrotado, es necesario quitar las balizas, limpiar estos lugares y llenarlos con mortero.

Video: Llene la regla

Puesta en marcha

Introduzca la temperatura de trabajo debe ser gradual. En primer lugar, ajustar la temperatura a 25 ° C. Después de cada día, elevarlo a 5 ° C. Si se utiliza anticongelante como refrigerante, el aumento se realiza en 5 ° С, y si es agua, inmediatamente en 10 ° С. Este es un requisito importante, ya que es posible evitar el sobrecalentamiento abrupto y desigual, como resultado de lo cual se agrieta la regla.

Así, la puesta en marcha se realiza de la siguiente manera:

• Asegúrese de que todos los grifos en el colector estén abiertos y que el refrigerante esté circulando por todos los circuitos.
• La válvula mezcladora del cabezal térmico se ajusta a la temperatura mínima.
• La bomba de circulación se enciende cuando se apaga la caldera, ya que la bomba en la caldera interferirá.
• Ocasionalmente, será necesario liberar el aire acumulado.
• Usando medidores de flujo, verifique la circulación del refrigerante a través de todos los circuitos.
• Entonces puedes encender la calefacción.

Video: Sistema de llenado.

Precios de calefacción por suelo radiante.

El costo del trabajo, dependiendo de su lugar de residencia, puede variar ligeramente. En promedio, los precios son ciertos. Los precios se pueden ver en la siguiente tabla:
