Sistema de techo a dos aguas 2
El techo a dos aguas gracias a un diseño simple, confiable y presentable ha sido popular durante muchos años. Dependiendo de la pendiente de las pendientes, se utiliza en regiones con diferentes cantidades de precipitación. El sistema de vigas del techo a dos aguas proporciona una reunión natural de precipitación.
Modelos de techo a dos aguas
- Simétrico: ambas pendientes tienen la misma longitud y se montan en el mismo ángulo. Dicho techo es un triángulo isósceles con un ángulo romo o agudo.

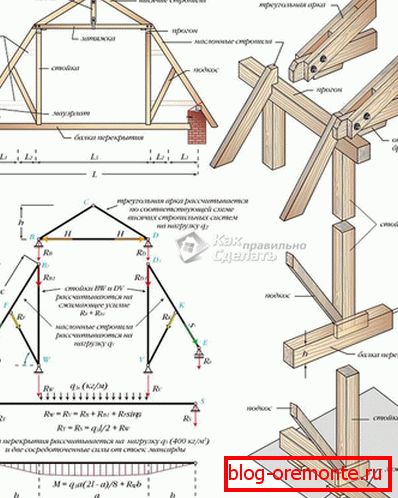

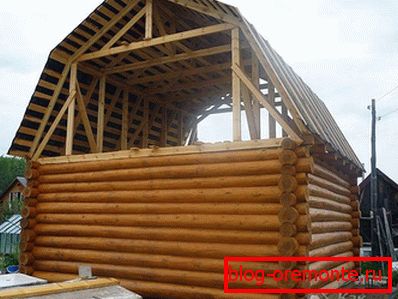

- El techo roto se crea para acomodar la habitación del ático, su sistema de vigas implica una estructura compleja de dos niveles.

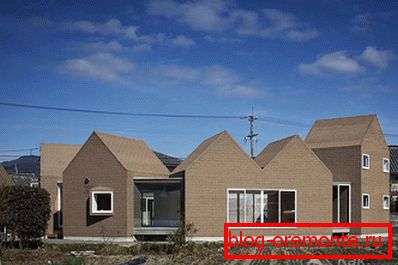

- Diferentes ángulos de pendientes: este es el diseño original, que destaca la arquitectura inusual de la casa.
Ángulo de inclinación
El ángulo de inclinación se selecciona después de analizar varios indicadores: el tipo de techo, la cantidad de precipitación, la carga del viento. Para regiones con fuertes lluvias, se recomienda un pequeño ángulo de pendientes, pero no menos de 5 grados. Las masas de nieve no se detienen en una superficie empinada. Los techos planos con un ángulo de inclinación cerrado son adecuados para un clima ventoso.
El sistema de vigas de un techo a dos aguas debe cumplir con las normas de seguridad aceptadas y debe construirse de acuerdo con las normas.
Sistemas de balsa
Los elementos de soporte y las vigas se encargan de la carga de fuerzas externas y la redistribuyen a las paredes del edificio. De su fiabilidad depende de la resistencia de todo el techo. Al construir una estructura, se utilizan dos sistemas de dispositivo de viga:
- Colgante: los pies de armadura tienen dos puntos de apoyo en las paredes del edificio. Experimentan una tensión en la compresión y la flexión. Cuando la distancia del tramo, superior a 8 metros, se requiere la instalación del cabezal con puntales. Para reducir el impacto de las vigas en las paredes del edificio, se conectan tirando.
- Suspendido: estas barras tienen un soporte en la pared interior o un diseño especial.
Si es imposible usar uno de los sistemas en su forma pura, recurren a un diseño híbrido que permite colgar y vigas alternas.
Calculo de materiales
El techo a dos aguas del sistema truss del dispositivo le permite realizar los cálculos por su cuenta, basándose en el conocimiento de la geometría. Para calcular el área de la estructura, debe establecer la longitud de la pendiente. La cantidad de material requerido depende del ángulo de inclinación. El ángulo agudo le permite guardar, pero al mismo tiempo minimiza el espacio del ático.
La altura de la cresta, la longitud de las vigas y el área del techo se calcularán mediante fórmulas geométricas. Para mayor claridad, ajuste esquema en casa Ejemplo: tomemos la pendiente de una pendiente a 45 grados, el ancho de la casa (la base de un triángulo isósceles) - 6 m, longitud - 10 m.
Primero, divida el triángulo por la mitad por la altura bajada desde la esquina superior. Resulta que hay dos triángulos en ángulo recto, y una de sus patas es la altura deseada del techo. La altura divide un triángulo isósceles por la mitad, lo que significa que una pierna es de 3 m. Calculamos la segunda usando la fórmula:
3? tg 450= 3 m
Conociendo las piernas, según el teorema de Pitágoras, calculamos la hipotenusa, que es una viga:
32 + 32 = X2 .
La longitud de la viga será igual a la raíz cuadrada de 18, aproximadamente 4, 25
El número de vigas se calcula dividiendo la longitud total por un paso (0,6 m):
10: 0,6 = 16,6 - este valor debe duplicarse.
El área se calcula multiplicando la longitud de la rampa y la casa y multiplicando el valor por 2:
4.25? 10? 2 = 85 m2.
Usando varias fórmulas, puedes calcular la cantidad requerida de materiales.
Instalación de sistema de truss.

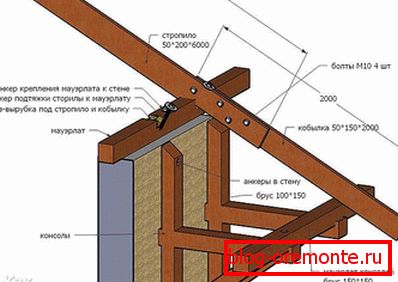

La base para el techo es el mauerlat, una madera duradera con una sección transversal de 150 × 150 mm a partir de maderas de coníferas tratadas. Su fijación se realiza en un anclaje, inmovilizado en la fila superior de la mampostería. Deben elevarse 2-3 cm por encima de la viga para proporcionar un lugar para apretar la tuerca. Una capa de ruberoide se coloca debajo del mauerlat para protegerla de la humedad. Entre las paredes se coloca madera transversal, sujetando el mauerlat y protegiendo contra cargas longitudinales. Para mantener la cresta, una madera especial se coloca a lo largo de la pendiente - una endecha, con una sección igual a la mauerlat. Con un ancho significativo de la construcción del edificio la instalación es necesaria.
La sección transversal de la viga está determinada por el paso y la longitud del elemento de viga, por lo general es de 50–150 mm. Las vigas del techo son más fáciles de montar en el suelo y están listas para servir en el techo. Para la plantilla se toman dos tablas, iguales en longitud a las vigas, y se conectan con un clavo. Los extremos libres se colocan sobre soportes, el ángulo resultante se fija con una barra transversal. Los lugares y la forma del corte están marcados con la segunda plantilla hecha de madera contrachapada. Las barras se sujetan en el ángulo correcto con los pernos, se lavan y, después de la armadura, se levantan para su montaje.

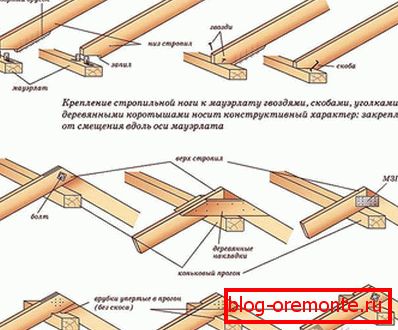

El primer conjunto de vigas en los hastiales. Se adjuntan a la mauerlat con la ayuda de esquinas o soportes. Las primeras granjas se establecen estrictamente en el nivel. Se dibuja un cordón entre ellos, que es una guía para instalar los elementos restantes.

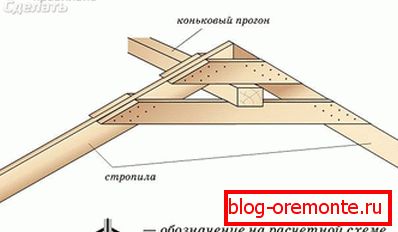

Para dar suficiente rigidez de toda la estructura a la pata de viga se unen a los puntales y vigas. La circunferencia de la cresta está atornillada a cada armadura. Este elemento de conexión debe estar hecho de madera duradera.
Con un ancho significativo del edificio, la instalación de vigas es necesaria, es una barra horizontal de 50 × 150 mm de tamaño que soporta vigas. Para su instalación instale bastidores verticales, basados en el suelo. Estos elementos formarán la base del marco para el ático.
Para evitar que el agua corra por las paredes, es necesario proporcionar un alero, para esto, las vigas se hacen colgando hacia abajo 30 cm o tableros adicionales están unidos.
Se llena una caja en las vigas terminadas, se selecciona el paso necesario para cada material del techo y se hacen tejas sólidas para las tejas. El calentamiento del techo es una parte importante de la construcción. Puede reducir la pérdida de calor al mínimo colocando correctamente el aislamiento. La lana de basalto se toma para este propósito, el ancho del material es igual al paso entre las vigas, lo que le permite realizar el aislamiento de forma rápida y confiable. La colocación de la impermeabilización ayudará a garantizar una protección confiable del techo contra la humedad.
El modelo simétrico de un techo a dos aguas es la opción más fácil de construir y de uso confiable. La carga en el sistema de techo se distribuye de manera uniforme, lo que permite extender la vida útil de la estructura. Las lecciones de video visual ayudarán a dominar las sutilezas del trabajo.
El video
Este video explica cómo construir un sistema de techo a dos aguas:
En este video puede ver el sistema de vigas en el ejemplo de un techo a dos aguas:
