Sistema de protección contra fugas de agua.

21-05-2018

Útil

Las casas inteligentes son cada vez más populares. Su infraestructura incluye el control automático de la luz eléctrica, la temperatura del aire en el interior, el nivel de humedad, etc. Pero todo esto es secundario si el sistema contra las fugas de agua no está instalado.

Que es esto

Quizás esté familiarizado con la situación cuando una pequeña interrupción en el sistema de suministro de agua tuvo graves consecuencias. Por ejemplo, una conexión roscada no recibida, una mezcladora o tubería podrida vertida en una factura enorme, cuya cantidad incluye no solo el costo de su propio equipo, sino también la reparación de la vivienda de sus vecinos desde abajo.

En resumen, el sistema de protección contra fugas es una combinación de varios módulos que evitan la inundación de una casa o apartamento. Todos ellos se pueden dividir en dos tipos principales:

Local. Implica protección parcial contra inundaciones. Instalado en aparatos que pueden causar una situación desagradable. Por ejemplo, puede ser una bandeja de lavadora. Se conecta a la parte eléctrica del dispositivo. Si el agua comienza a desbordarse, elevará el flotador, lo que cierra los contactos y pone la lavadora en modo de emergencia de descarga de líquido. Las mangueras de suministro con una válvula adicional también se utilizan para esta función. Cuando se rompe, el agua entra en la cámara de protección, donde se cierran los contactos y se activa el mecanismo de bloqueo. También se pueden utilizar para lavavajillas y secadoras.
La escala. Incluye tres componentes principales: la unidad de control, los sensores y los mecanismos de bloqueo automático. La unidad de control es una estación central que recibe señales de los sensores y, si es necesario, activa los accionamientos de las válvulas. Las grúas no se instalan para ninguna habitación en particular (aunque esto también es posible), pero en las tuberías de la entrada central. Por lo tanto, toda la casa está completamente bloqueada. Los dispositivos de señalización pueden ser tanto cableados como inalámbricos. En este último, el tiempo de respuesta es mucho menor, por lo que el sistema funciona más rápido y con ellos se consume menos energía eléctrica. Se instalan en lugares que están en riesgo: debajo de la lavadora, cerca del fregadero, cerca del baño o de la ducha. No es necesario que se preocupe de que, si se bañan, salpiquen sobre ellos cuando se bañe, permanecerá en la espuma, por lo general, necesitará que el nivel del líquido alcance al menos 1 mm en toda el área del sensor. La fuente de alimentación de todo el mecanismo puede ser desde la red o desde baterías o baterías recargables. El mecanismo autónomo es preferible, ya que Cuando la electricidad desaparece, se puede interpretar como una señal y se bloqueará el suministro.

Si aún sucedió que derramó agua en el piso y los sensores funcionaron, entonces es suficiente tomar un secador de pelo común y secar bien los sensores o usar la llave de apertura forzada. Al mismo tiempo, el sistema no responderá a las fugas dentro de una hora.

Hoy en el mercado hay varias empresas que se han probado en la producción de sistemas de protección. Será apropiado si puede hacer una comparación de los sistemas antes de comprarlos.

Aquastorozh

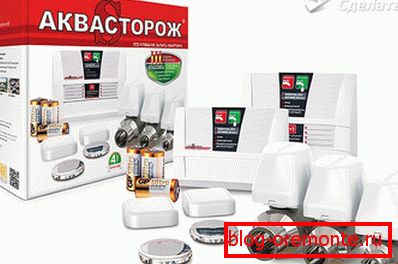

На данный момент Aquastorozh является самой прогрессивной системой. Для того чтобы оценить все преимущества, рассмотрим каждый модуль в отдельности:

Base central. Es un chip pequeño, en el que hay conectores de expansión. Admite la conexión de sensores cableados e inalámbricos, su número total puede llegar a 20, es decir, Uno puede colocarse cerca de cada lugar que esté en riesgo. La alimentación se suministra tanto desde la batería como desde la red. Se proporciona la presencia de 3 elementos de la norma C. Se puede instalar un kit adicional, que aumentará la autonomía de todo el sistema hasta 5 años (para sensores inalámbricos con un módulo estándar, 1 año, con uno adicional - 3). Pero incluso si se apaga la energía eléctrica y se acumulan las baterías, la carga acumulada por los ionistores será suficiente para más de 10 aperturas y cierres de válvulas. En el panel frontal hay dos teclas grandes que están diseñadas para controlar los mecanismos de bloqueo en modo manual. También muestra una gran cantidad de LED que indican cualquier falla o acción tomada.
Sensores. En este conjunto están hechos de manera muy simple, pero al mismo tiempo de manera tan segura que después de la instalación puede olvidarse de su existencia, ya que no necesitan mantenimiento. Un pequeño microcircuito está instalado en el soporte de plástico, cuyos contactos están recubiertos con oro chisporroteando, por lo que ni siquiera puede tartamudear sobre el efecto corrosivo. Para darles un aspecto presentable, desde arriba están cubiertos con una hermosa tapa de acero inoxidable. El principio de su funcionamiento se reduce al hecho de que cuando el agua ingresa, la resistencia cae y se envía una señal al panel central. El cable se puede extender hasta 100 metros. Los sensores inalámbricos en su diseño tienen el mismo chip, pero, además, en una caja de plástico hay un módulo para la comunicación por radio. Además, se pueden ubicar las teclas activando a la fuerza o desactivando la protección.
Válvulas de bola. Se desarrollaron elementos especiales de baja resistencia al girar el mecanismo de bloqueo. Es muy importante no gastar mucho tiempo y energía en la activación. La rotación se realiza mediante motores eléctricos de baja tensión. Debido a la pequeña caja de engranajes de metal, se transmite la transmisión de la fuerza de rotación. Cada dos semanas hay una comprobación de prueba en el modo automático. Esto se hace para que, en el momento crucial, el mecanismo no lo abandone y, si hay algún defecto o algo se pueda atascar, será posible identificarlo en las etapas iniciales. Por cierto, el sistema de control también se proporciona en las válvulas. En el bloque de plástico hay dos microinterruptores que indican la base en la que se encuentra la válvula en este momento.

En su esencia, este es un constructor, que puede complementarse con cualquier módulo disponible para la venta. La instalación se puede hacer de forma independiente, se trata de varios pasos básicos:

Instalación de válvulas. Se realiza inmediatamente después del medidor de agua (en algunas áreas se permite hacer esto frente al medidor). Las juntas deben estar selladas con cinta o cinta de teflón.
Instale el controlador. Se puede colocar en cualquier lugar conveniente. Se fija a la pared con un soporte especial.

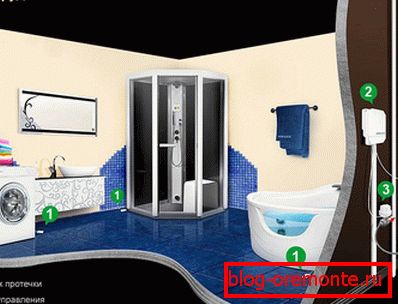

Distribución de sensores. Se apilan cerca de cualquier equipo en el que se suministra agua, así como cerca de puntos de agua.
Combinando todos los elementos en un solo sistema. Esto se hace con la ayuda de cables o tecnología inalámbrica.

En la versión experta, los sensores con protección contra roturas están disponibles. En la configuración normal, cuando se rompe un cable, el sistema se dispara. Aquí también se incluye un condensador adicional, y si el contacto desaparece, el panel central emite un pitido que indica que se ha producido un error.

Hydrolock

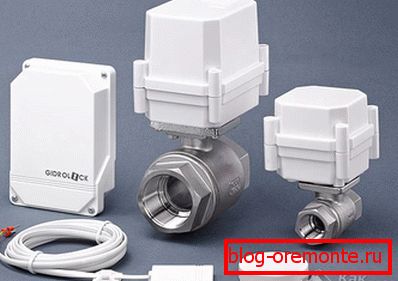

El principio de funcionamiento del sistema Gidrolock es en muchos aspectos similar al anterior. También consta de tres módulos principales, pero hay algunas diferencias.

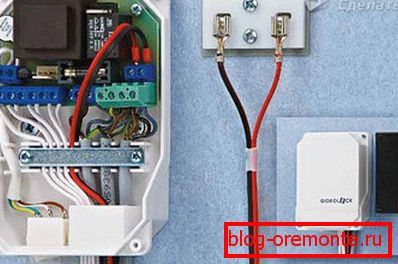

Controlador central Mucho más pequeño y ubicado en una caja de plástico hermética. El panel frontal no es tan interactivo. Hay un interruptor en la cara lateral. La alimentación se suministra desde la red eléctrica a 220 V. El microcircuito proporciona una unidad para cargar la batería, que se activa en ausencia de la primera fuente. Implementado soporte para 20 sensores cableados. Se conectan mediante terminales, en lugar de conectores especiales. Hay cables adicionales disponibles bajo el interruptor que pueden abrir y cerrar a la fuerza los toques. Cuando se dispara, suena un pitido penetrante.
Sensores. Además de los cables, los sensores también son compatibles con la transmisión de señales a través del canal de radio. Para usarlos, necesitarás un módulo adicional. Puede ir en una caja separada o instalarse dentro de la unidad principal. Para que el sistema entienda que tiene dispositivos inalámbricos a su disposición, es necesario "entrenarlo". Para hacer esto, cierre los dos contactos que se enumeran en las instrucciones. Después de eso, el sensor se humedece con agua. Una conexión exitosa será notificada por un LED. La siguiente es una prueba de ejecución. Cuando una batería se asienta en el sensor, el controlador lo notifica mediante un indicador verde parpadeante. El número de destellos indica el número ordinal del dispositivo, lo que simplifica su identificación.

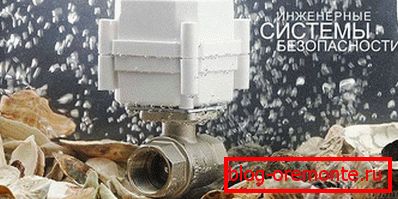

Grullas. Pueden ser de diferentes diámetros, dependiendo de las necesidades del cliente. El acero inoxidable es elegido como el material para el caso, puede servir durante mucho tiempo. El servoaccionamiento es mucho más grande que el sistema anterior, lo que puede ser crítico cuando se instala en un espacio confinado.

Установка осуществляется таким же методом, как и в случае с Aquastorozhем, но дополнительно придется позаботиться о подводе электрической сети. Придется потратить больше времени на подключение всех датчиков.

Hydrolock también ejecuta una prueba de ejecución, pero lo hace una vez por semana. En este caso, el mecanismo de bloqueo en las grúas realiza una rotación completa alrededor del eje, lo que permite deshacerse del coque, si se formó.

Neptuno

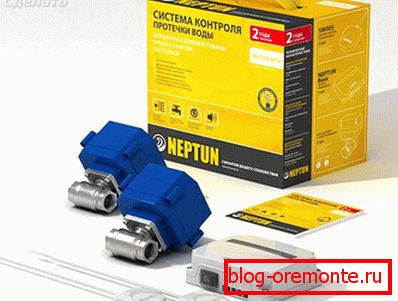

Neptun proporciona al usuario una gran selección de controladores. Pueden ser cableadas e inalámbricas. La implementación del gabinete depende del kit específico y las condiciones de instalación. Hay una opción para din-rail. Esto significa que puede montarlo directamente en el panel eléctrico cerca de las ametralladoras. En el papel de los elementos de alimentación pueden ser paquetes de baterías, así como una red de 220 V. La ventaja de este sistema es la capacidad de controlar manualmente las válvulas. Para ello, en algunas variaciones en el cuerpo de los servodrives se hicieron banderas especiales.

Los sensores se pueden instalar directamente en el piso, pero deberán girarse hacia arriba con los contactos. Cuando se dispara el sonido y la señal luminosa. El tiempo desde el momento de la señalización hasta la superposición completa del agua puede variar de 5 a 20 segundos y depende de qué válvulas del fabricante se usen en un caso particular. Es posible interactuar con sistemas de alarma, sistemas contra incendios, así como con el sistema de casa inteligente.

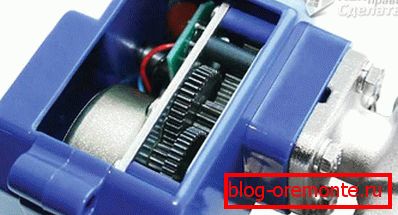

В системе Neptuno установлены одни из самых мощных сервоприводов на запорной арматуре. Момент усилия при вращении может достигать 16 Нм, это значение сопоставимо с усилием бытового шуруповерта. Питание подается только в момент срабатывания и только в значении 12 V.

Aquastop

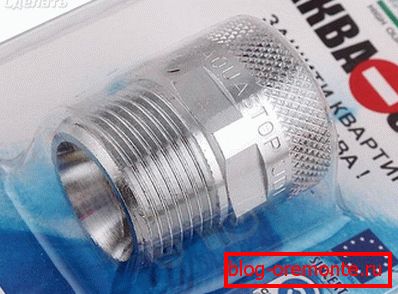

Esta opción requiere la inversión más baja en comparación con todas las anteriores. No es necesario conectar el sistema eléctrico ni ninguna otra batería. El sistema es un dispositivo mecánico que está hecho de acero inoxidable. Dentro del muelle está instalado, que sostiene la manga en forma de cono. Tan pronto como el flujo de agua supera el valor de 13 litros por minuto, la diferencia de presión aumenta, lo que presiona el manguito al elemento saliente y el flujo se detiene. La instalación es muy sencilla. Es suficiente montar este pequeño tubo entre el grifo y la manguera que se ajusta a la mezcladora u otro aparato. Así que tienes que hacer con cada punto de análisis.

Todas las formas descritas para protegerse contra fugas han demostrado ser confiables, capaces de hacer frente a las tareas. La elección exacta dependerá de su presupuesto, del número de habitaciones y de la necesidad de integrarse con otros elementos de la casa inteligente. Con un enfoque hábil, puede implementar una alerta a través de mensajes SMS, que siempre estará al tanto de lo que sucede o interactuará de forma remota con todo el sistema.

El video

Sistema de protección contra fugas: ¿qué es y en qué se debe utilizar? Esto será discutido en el video:

Vea el video sobre el sistema de protección de fugas de agua Aquastoroz:
