Sistema de calefacción de una tubería de una casa

La instalación del sistema de calefacción es una de las obras más importantes que forman parte de la construcción de su hogar. Antes de hacer el trabajo, debe decidir la elección del esquema. Es posible elegir un tubo o dos tubos. El sistema de calefacción de una tubería de una casa privada es mucho más fácil para la autoinstalación. Es simple, pero confiable y eficiente. Además, su montaje requerirá mucho menos material. A continuación, veremos cómo se puede hacer tal sistema y en qué se diferencia de uno de dos tubos y cuáles son sus ventajas.

Piezas componentes

Veamos cómo funciona este sistema.

1. La base es una caldera de calefacción que calienta el refrigerante. A menudo eligen las calderas de gas. Son simples y confiables. En lugares donde no se suministra gas, es posible utilizar una unidad que funcione con combustible sólido.
2. Los elementos de calefacción son radiadores estándar. Al elegirlos, es necesario tener en cuenta que es mejor no instalar el viejo hierro soviético. No pueden proporcionar calefacción adecuada a las habitaciones y no cumplen con los requisitos de hoy. Es mucho más eficiente usar nuevos radiadores bimetálicos, que se calientan rápidamente, tienen una alta transferencia de calor y se ven mucho más atractivos.
3. Tanque de expansión - un elemento indispensable del sistema de una tubería. Actúa como un estabilizador de presión, controlando el grado de expansión del refrigerante. Cuando el transportador se calienta, su exceso (asociado a la expansión térmica) ingresa al tanque, lo que evita que el sistema tenga una presión excesiva.
4. La disposición de las tuberías, que es el suministro de calor. Puedes añadirle válvulas de drenaje y válvulas.

Como funciona

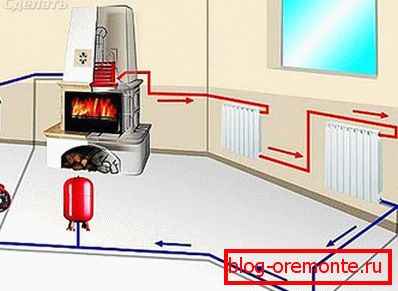

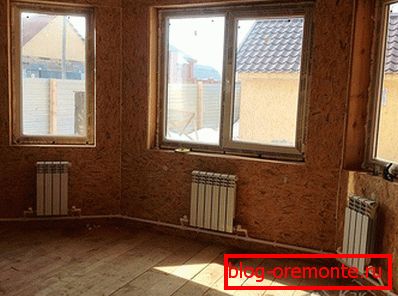

El esquema de tal sistema de calefacción es bastante simple. En el corazón de todo está toda caldera. Calienta el refrigerante suministrado a través de la tubería que proviene de la caldera. ¿Por qué tal esquema se llama un solo tubo? Porque a lo largo de todo el perímetro se coloca un tubo, que sale de la caldera y entra en ella. En los lugares correctos de los soportes se instalan los radiadores y se conectan a la tubería. El transportador de calor (más a menudo el agua) se mueve desde la caldera, llenando el primer radiador en el nodo, luego el segundo y así sucesivamente. Al final, el agua vuelve al punto de inicio y el ciclo se repite. Hay un proceso de circulación continua.

Cabe señalar que una vez que se ha recopilado un esquema de este tipo, uno puede encontrar una dificultad. Dado que la velocidad de avance del refrigerante puede ser pequeña, puede producirse una pérdida de temperatura. Por que Si hablamos de un sistema de dos tuberías, el principio de su funcionamiento es el siguiente: el agua fluye a la batería a través de una tubería, y de la otra a la otra. En este caso, su movimiento pasa inmediatamente a través de todos los radiadores y no hay pérdida de calor.

En un sistema de un solo tubo, el refrigerante ingresa gradualmente a todas las baterías y, al pasar a través de ellas, pierde su temperatura. Entonces, ¿si en la salida de la caldera la temperatura del transportador era 60? C, pasando por todos los tubos y radiadores, puede reducirse a 50ºC. ¿Qué hacer en este caso? Para superar tales fluctuaciones, puede aumentar la capacidad de calor de las baterías al final de la cadena, aumentando su transferencia de calor, o elevar la temperatura en la caldera. Pero todo esto conducirá a costos adicionales que no son rentables y hacen que el costo de la calefacción sea más costoso.

Para deshacerse de este problema sin altos costos, necesita aumentar la velocidad del refrigerante a través de las tuberías. Hay 2 formas de hacer esto:

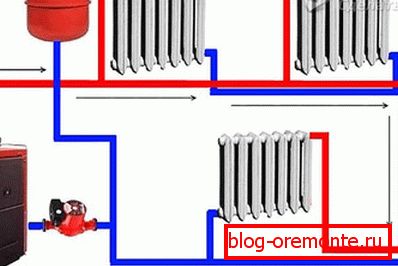

Poner la bomba de circulación. Por lo que puede aumentar significativamente la velocidad del agua en el sistema. En este caso, la pérdida de calor en la salida se reducirá significativamente. La pérdida máxima puede ser de varios grados. Tales bombas son accionadas por electricidad. Cabe señalar que para las casas de campo, donde la electricidad a menudo se corta, esta opción no será ideal.

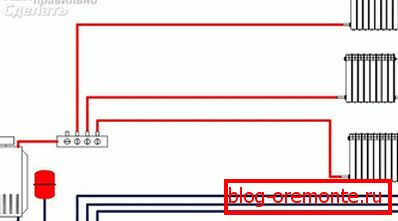

Instale el colector acelerador. Esta es una tubería recta y alta, a través de la cual el agua que pasa a través de ella está ganando gran velocidad. Luego, el refrigerante en el sistema con circulación natural hace que un círculo completo sea más rápido, lo que también resuelve el problema de la pérdida de calor. Es especialmente bueno usar este método en un edificio de varios pisos, ya que en un edificio de una sola planta con techos bajos, el trabajo no será efectivo. Para el funcionamiento normal del colector, su altura debe ser superior a 2,2 m. Debe saber que cuanto mayor sea el colector de aceleración, más rápido, eficiente y silencioso será el movimiento en la tubería.

En tal sistema, debe haber un tanque de expansión, que es mejor instalar en la parte superior. Actúa como un estabilizador, controlando el aumento del volumen de refrigerante. ¿Cómo funciona? Cuando se calienta, el volumen de agua aumenta. Estos excedentes entran en el tanque, evitando la sobrepresión. Cuando baja la temperatura, el volumen disminuye y, desde el tanque de expansión, regresa a la red de calefacción.

Ese es todo el principio del sistema de calefacción de una tubería. Este es un circuito cerrado que incluye una caldera, tuberías principales, radiadores, un tanque de compensación y elementos de circulación de agua. Distinguir la circulación forzada, cuando todo el trabajo es realizado por la bomba, y natural, en el que se monta el colector superior. La diferencia con este diseño es que no proporciona una tubería de acción inversa, a través de la cual el refrigerante regresa a la caldera. La segunda mitad de este diseño se llama la devolución.

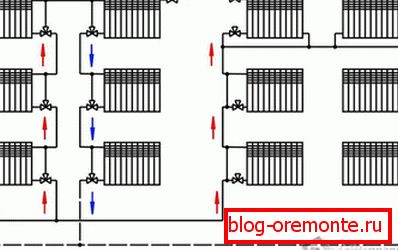

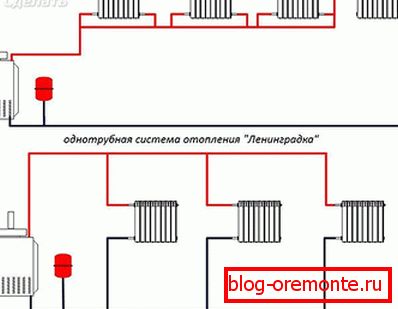

Un sistema de tubería puede ser de dos tipos, dependiendo de la instalación: horizontal y vertical.

Fortalezas y debilidades

Para determinar qué sistema necesita, considere las ventajas y desventajas de un sistema de un solo tubo.

Pros:

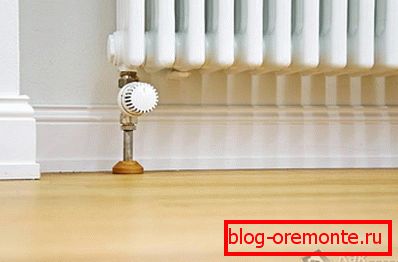

• Un sistema de tubería única se monta a lo largo de todo el perímetro del edificio, se puede ocultar en el suelo o en las paredes.
• Gracias a este sistema, la colocación de la tubería es posible bajo las aberturas de las puertas, se reduce la cantidad de material consumible y el costo de toda la estructura.
• Puede conectar gradualmente los dispositivos de calefacción, así como incrustar otros elementos del circuito de calefacción: calefacción por suelo radiante, toalleros térmicos o radiadores. Gracias al método de conexión en paralelo o en serie, el grado de calentamiento de la batería se puede ajustar.
• La posibilidad de conectar varios tipos de gatos. Puede instalar una caldera de gas, eléctrica o de combustible sólido. Si uno está desconectado, simplemente encienda el otro.
• La dirección del flujo de agua hacia donde será más rentable para los residentes de la casa. Por ejemplo, al principio es posible dirigir un flujo caliente a la habitación de los niños, donde se requiere más calor o al lado de sotavento del edificio.
• A diferencia de un sistema de dos tuberías, al elegir tuberías de tronco con un gran diámetro, pueden servir como registros y también producir calor. Debido a esto, el perímetro del edificio, las paredes y las esquinas no se congelarán.
• Incluso después de que se haya completado todo el trabajo, puede incrustar e instalar varios radiadores más.
• Consumo mínimo de materiales y eficiencia.
• Fácil instalación y diseño de reparación.

Pero con tales ventajas, este sistema tiene algunas desventajas y desventajas, que también deben tenerse en cuenta:

• Si no se observa la pendiente requerida, pueden ocurrir cierres de aire que reducen la transferencia de calor.
• Después de un largo período de inactividad, por ejemplo, en verano, debe iniciarse durante mucho tiempo.
• Al realizar trabajos de reparación en edificios de gran altura, no será posible desconectar un piso, deberá desconectar todo el edificio.
• Durante la operación, la pérdida de calor puede ocurrir.

Esto debe ser conocido antes de instalar el sistema de calefacción de una casa privada.

Como hacer

Si está haciendo todo desde cero, debe cuidar la disponibilidad de dichos materiales:

• caldera de calefacción;
• bomba de circulación;
• tanque de expansión;
• Tubos principales de Ø25 mm y tubos de Ø20 mm para conectar radiadores (se puede elegir cualquier material: acero, plástico, cobre, polietileno reforzado);
• accesorios para conectar los codos a los radiadores;
• El número requerido de radiadores, juntas y tapones;
• Grúas Mayevsky, a través de las cuales puede eliminar el aire de cada radiador;
• Filtro que se instalará frente a la caldera para el tratamiento del agua.

Secuencia de trabajo adicional es la siguiente:

1. Tienes que elegir un lugar e instalar la caldera y el filtro. El tubo de entrada es mejor elegir el metal.
2. Luego se monta la chimenea. Conectarse a la chimenea es mejor realizar una tubería de metal corrugado.
3. Ahora tenemos que hacer la tubería principal. Las tuberías se colocan a lo largo del perímetro de toda la casa. Es importante que el esquema de conexión ya esté disponible, ya que durante la instalación es necesario montar inmediatamente los accesorios en los lugares donde se colocarán los radiadores. En el punto más bajo del sistema, se monta una válvula de drenaje, a través de la cual el circuito de calefacción se puede llenar con agua o drenar. Al instalar la tubería, es importante soportar un cierto grado: para un circuito con circulación natural, es 3? –5?, Cuando se mueve de manera forzada (con una bomba) - 10 mm por 1 metro de tubería.
4. La tubería a lo largo de todo el perímetro debe estar sujeta a la pared para eliminar las desviaciones y la acumulación de aire. Para esto puedes usar clips.

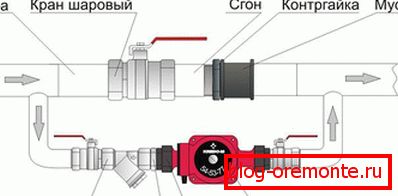

5. En el lugar seleccionado ponga la bomba. Se corta en el tubo principal en un lugar donde hay un zócalo cerca. Debe saber que la bomba, según el fabricante, funciona perfectamente a una temperatura no superior a 60 ° C, por lo que la posición en el tubo de retorno cerca de la caldera será óptima.
6. Ahora es el momento de instalar un tanque de expansión. Por lo general, se monta cerca de la caldera, a una altitud superior a 1,5 m.
7. Solo queda instalar y conectar los radiadores. En el lugar correcto se fijan entre paréntesis. Para garantizar la circulación de aire, no es necesario que se instalen estrictamente debajo del alféizar de la ventana, el piso y con el extremo de la pared. Es importante mantener una pequeña distancia.
8. Después de la instalación, los radiadores se conectan de acuerdo con el esquema. En esta etapa, se instalan los grifos, tapones y tapones superpuestos de Mayevsky.
9. Solo queda hacer una prueba de presión para verificar que el sistema no esté apretado en las conexiones y comenzar a calentar.

Si tiene una casa de dos pisos, todo se hace de la misma manera, pero solo una tubería sale de la caldera al segundo piso, pasa alrededor del perímetro y vuelve a bajar.

Eso es todo, como puede ver, el sistema de calefacción de una tubería es estable, eficiente y fácil de instalar. Puede utilizarse tanto para edificios de una sola planta como para edificios de gran altura. Ahorrará dinero en la instalación y se proveerá de calor que lo calentará con los días helados de invierno.

El video

Esquemas
