Sistema de calefacción con circulación natural.

A pesar del hecho de que las tecnologías avanzadas para la calefacción de espacios ahora son comunes, el sistema de calefacción con circulación natural tiene una gran demanda. Esto se debe principalmente al hecho de que es fácil de instalar, y si también tiene en cuenta la inestabilidad de proporcionar electricidad al sector privado, la popularidad de este sistema de calefacción autónomo se hace evidente.

Como funciona

Inmediatamente hay que decir que gracias a un dispositivo especial, el sistema funciona sin circulación forzada del refrigerante. El movimiento del agua en las tuberías ocurre debido al hecho de que cuando se enfría, la densidad del agua aumenta y fluye hacia la caldera a través de las tuberías instaladas en una pendiente, expulsando el agua calentada.

Aunque un sistema de calefacción de circulación natural puede funcionar sin una bomba, todavía es mejor instalarlo. Cuando se enciende la bomba, el refrigerante fluye más rápido a través de las tuberías, por lo tanto, la habitación se calienta más rápido.

Al salir de la caldera, el agua ingresa al colector de aceleración, llega hasta el punto superior y a través de las tuberías instaladas en una inclinación desde la caldera, mientras se enfría, continúa su camino en un círculo.

Desventajas y ventajas.

En primer lugar, vamos a hablar de las deficiencias. Este enfoque ayudará a determinar si un sistema de calefacción de este tipo le conviene.

• Si no hay una bomba en el sistema, debe esperar un tiempo bastante largo hasta que el agua caliente llegue a las baterías y las pase por encima.
• Calefacción desigual de los radiadores. Esto se debe al mismo matiz: agua caliente desde arriba y fría desde abajo.
• Instalacion выполняется более дорогими трубами большого диаметра.

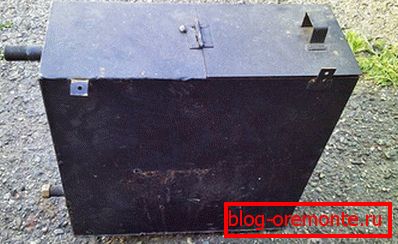

• Es necesario instalar un tanque de expansión abierto, como resultado de lo cual el agua se evapora y periódicamente debe agregarse al sistema. La instalación de un tanque de expansión de tipo cerrado puede degradar el rendimiento del sistema.
• El diseño de la habitación sufre.
• No viole la pendiente de las tuberías, incluso si necesita pasar por alto la puerta.
• El sistema debe ser lo más pequeño posible giros.
• Al planificar un sistema de calefacción sin bomba, es necesario determinar correctamente el nivel de las baterías, el tanque de expansión y la caldera, que deben instalarse en el punto más bajo.

Beneficios

• Electrodependencia Incluso si se instala una bomba, cuando hay un corte de energía (o cuando falla la bomba), el sistema de calefacción continúa funcionando.
• Instalacion и дальнейшее обслуживание не требует особых навыков.
• Trabajo silencioso.

Tipos de sistemas

Como ya se mencionó, en el sistema de calentamiento por gravedad no debería haber diferencias en la altura, de lo contrario simplemente no funcionará. Por este motivo se pueden realizar varios contornos.

Solo circuito

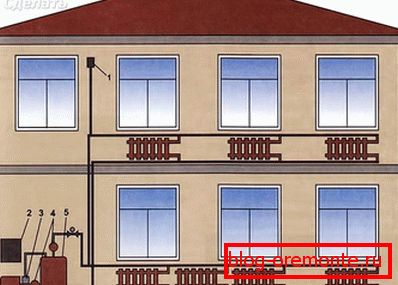

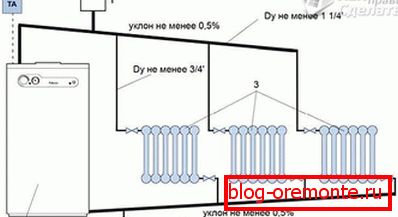

Todo está claro aquí: una tubería sale de la caldera y la otra va hacia ella, y las baterías están conectadas entre sí. El esquema presentado ayudará a resolverlo.

Un sistema de un solo circuito puede ser de un solo tubo, solo en este caso es necesario tener en cuenta el factor de que cada batería sucesiva en un sistema de gravedad será más sensiblemente más fría que la anterior.

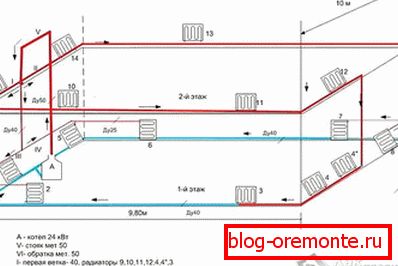

Doble circuito

Los sistemas de doble circuito pueden diferir en la dirección de movimiento del refrigerante:

1. Con el tráfico que se aproxima.
2. Con el paso del tráfico.

La elección del método de instalación de tuberías, teniendo en cuenta la dirección del movimiento del refrigerante, depende principalmente de dónde se encuentran las puertas en la habitación o de otros matices debido a los cuales la instalación de la devolución en este lugar es imposible.

Independientemente del sistema elegido, el ángulo de inclinación de las tuberías no cambia.

Cómo calcular la potencia de la batería y la calefacción de la caldera.

No es necesario hablar de resultados exactos, ya que cada casa es individual y puede diferir en muchos parámetros, que son imposibles de tener en cuenta en el esquema general, y no hay necesidad de eso. En condiciones ideales, se considera que para calentar 1 m.² Bastantes 60 vatios de potencia del radiador. Es bastante claro que si la casa no está aislada, se instalan ventanas simples de madera, entonces será necesario instalar baterías más potentes.

Para no volver a trabajar más tarde, es importante, incluso en la etapa de planificación, averiguar cuál debe ser la capacidad de la batería (o baterías) que se instalará en una habitación en particular. Para hacer esto, puedes usar uno de los dos métodos.

Por volumen

Se pueden obtener datos más precisos, dado el volumen de la sala. Tomamos medidas y, después de recibir datos sobre la altura, el ancho y la longitud de la habitación, los multiplicamos juntos y multiplicamos el resultado por 40 vatios. Dadas las peculiaridades de la estructura, introducimos un factor de corrección. Para:

• una casa privada de una sola planta con un ático sin aislamiento - 1.5;
• habitaciones con paredes aislantes - 1.1;
• habitaciones con paredes no aisladas - 1.3;

Es importante tener en cuenta el número de puertas y ventanas.

• Si hay una puerta de entrada en la habitación, entonces se deben agregar otros 150–200 W a la figura resultante.
• Si las ventanas son pequeñas y requieren mucha energía, entonces para cada una necesitará otros 70 vatios.
• Para ventanas grandes o no aisladas, debe agregar 100 vatios cada una.

Por area

Al calcular el número de baterías por área de la habitación, la cifra promedio es de 1 kW por 10 m². Por el mismo principio, se calcula la potencia de la caldera de calefacción comprada para la casa.

Considere un ejemplo de cómo hacer cálculos.

• Hay una casa con dimensiones internas de 9 a 8 m. Multiplicamos el ancho por el largo y obtenemos el área - 72 m².
• 72 m² dividido en 10 (1 kW por 10 m)²), y obtenemos 7.2 - esta es la potencia de la caldera en kW.
• Ahora descubrimos la potencia de la batería para colocar 2? 4 m.
• El área resultó 8 m.².
• Utilizando los mismos cálculos que para la caldera, obtenemos la cifra 0.8: la potencia de la batería en kW.

Ahora haremos enmiendas sobre zonas climáticas. Considera los coeficientes:

1. En las regiones del sur - 0.8–0.9.
2. Para el Extremo Norte - 1.5–2.
3. En la zona de la Banda Media - 1.2–1.4.

En nuestro ejemplo, se requirió una caldera de 7.2 kW. Teniendo en cuenta el coeficiente, calcularemos los datos finales para la Banda Media:

• 7,2?1,4=10,08.
• Teniendo en cuenta que la caldera debe tener una reserva de energía, adquirimos un dispositivo de calefacción con una capacidad de 12 a 15 kW.
• De la misma manera, nos acercamos a los cálculos de la capacidad de la batería para la sala utilizada en el ejemplo: 0.8? 1.4 = 1.12 kW. Redondear y obtener 1,2 kW.

La potencia de la batería se indica en el pasaporte del producto. Si no está seguro de la exactitud de sus cálculos, compre un radiador más potente instalando un termostato.

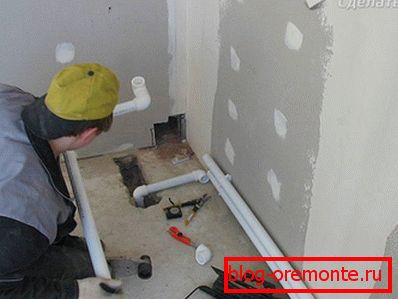

Instalacion

• Como ya se mencionó, la caldera debe instalarse en el punto más bajo.
• Ningún tubo debe estar por debajo del nivel de la entrada del tubo de retorno a nuestro calentador. Si no se cumple este requisito, se deteriorará significativamente el sistema de calefacción.
• En las paredes está marcando la ubicación de tuberías y radiadores.
• Los radiadores están montados: su posición está controlada por el nivel del edificio.
• Un colector de refuerzo se monta desde el tubo de suministro de la caldera. Debe ser un tubo de gran diámetro.

• Un tanque de expansión abierto está instalado en la parte superior. Si está en el ático, el barco y la tubería deben estar completamente aislados.
• Las tuberías se montan con una pendiente de 1 cm por metro lineal de tubería. Si no es posible cumplir con esta norma, entonces es posible reducir la caída a 0,5 cm, pero no menos. Debe tenerse en cuenta que, al disminuir la pendiente de la tubería, la eficiencia de todo el sistema de calefacción disminuye.
• En el lugar correcto hay un tubo de conexión que va al radiador. En la tubería de metal, la salida se puede soldar o conectar a través de una T. Cuando trabaje con tuberías de plástico, debe utilizar los accesorios, soldarlos, sin olvidar los grifos y termostatos (si se proporciona su instalación).
• En el punto más bajo del sistema (generalmente cerca de la caldera), debe instalar un grifo con un grifo; a través de él se vertirá agua en el sistema.

Al planificar la producción de un sistema de gravedad en una casa de dos pisos, debe tener en cuenta que el flujo de refrigerante se lleva a cabo en el segundo piso, y luego baja las canalizaciones hacia los radiadores instalados en el primer piso.

Queda por llenar el sistema con agua y, revisando si hay fugas, calienta la habitación, sin preocuparse por el hecho de que pueden apagar la electricidad.
