Puertas correderas de bricolaje - instrucciones con dibujos.

Una parte integral de la construcción protectora del área suburbana es la puerta. Hoy en día, hay muchas variedades. Consideremos el proceso de fabricación e instalación de puertas correderas.

Fortalezas y debilidades

Ventajas:

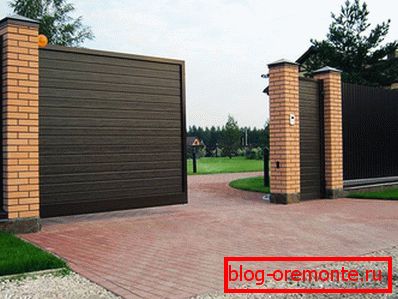

• Este diseño de la puerta no interfiere con la salida / entrada del vehículo en un área pequeña. Puertas en voladizo ahorran espacio.
• La presencia del sistema de consola de montaje inferior le permite equipar la puerta en cualquier condición climática.

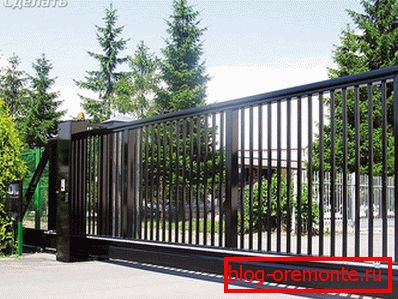

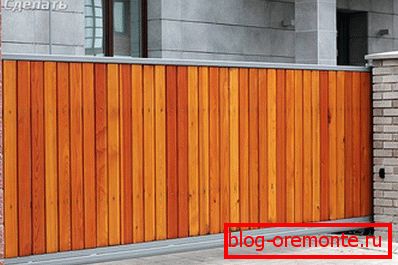

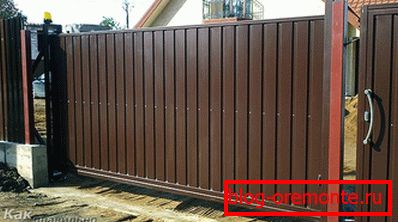

• El acabado se puede hacer de diferentes materiales, por ejemplo, torneado vertical, decking, forja y más.

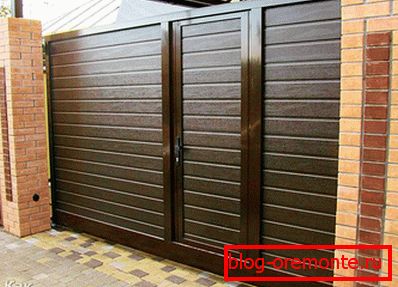

• Posibilidad de elegir la opción de un diseño, por ejemplo, desde un panel sándwich o la hoja profesional.
• En comparación con otros tipos de compuertas (por ejemplo, las batientes), no existen bucles que se hundan. El mecanismo de automatización y cierre / apertura de la puerta disponible proporciona un largo período de funcionamiento.
• Hay una oportunidad de elegir varios automáticos para la puerta.

Desventajas:

• A diferencia de otros tipos de puertas, por ejemplo, las puertas batientes, la disposición de las puertas correderas requiere más gastos financieros, aproximadamente entre un 10 y un 20%.
• Para fijar la parte de la consola y la unidad, es necesario producir una base adicional.
• A lo largo de la valla tendrá que asignar espacio suficiente.

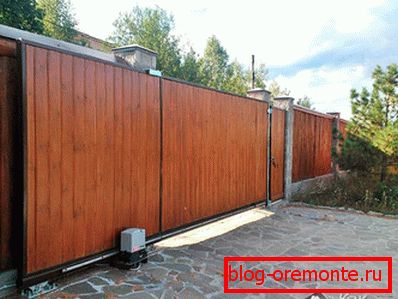

Tipos de construccion

El diseño de la puerta se divide en varios tipos, cada uno de los cuales es diferente entre sí:

1. Suspendido Desde la época soviética, esta construcción pesada, pero al mismo tiempo confiable, ha ganado una inmensa popularidad. En él, el lienzo en los carros de rodillos está unido a una viga, que se encuentra sobre el paso, de hasta 5 m de altura. Como resultado, esta altura es una limitación cuando se ingresa a automóviles altos.
2. Consola Este tipo de puerta es ideal para las características climáticas de Rusia. Este diseño no está equipado con una viga sobre el pasaje. Dichas puertas no podrán deshabilitar la nieve, el viento, el polvo, etc. Por lo tanto, la tela se fija a la viga con la ayuda de carros de rodillos. En este caso, toda la estructura se fija sobre una base poderosa, que se vierte en el lado de la abertura.
3. En las pilas de tornillo. A una profundidad de 1500 mm, las pilas de metal se retuercen en el suelo, que serán los portadores de toda la estructura. Su fabricación e instalación tardará hasta 3 días.

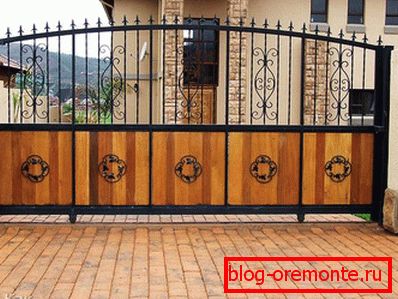

4. Mecánica Dichas puertas se abren / cierran manualmente. La mecánica es mucho más barata en costo y más fácil de instalar. Son adecuados para esos casos si la casa de campo o una casa de campo rara vez se utiliza.

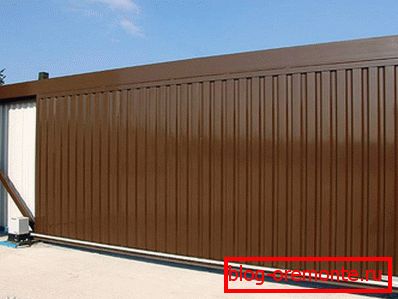

5. Automatico Tales puertas son exactamente lo contrario de mecánica. Están equipadas con control eléctrico y remoto. Para uso regular la mejor opción.

Independientemente del tipo de construcción, las puertas corredizas requieren espacio libre a lo largo de la cerca en un lado. Al mismo tiempo, debe ser igual en tamaño a la abertura. En cuanto a los sistemas de consola, el lugar debe ser 120–200% más.

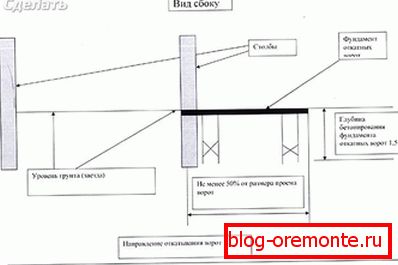

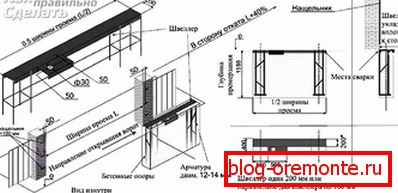

Caracteristicas de calculo

El cálculo del diseño es uno de los primeros pasos más importantes. Ignorar esta etapa no vale la pena, ya que la construcción de retroceso es mucho más difícil que el swing.

El proceso de cálculo incluye los siguientes pasos:

1. Determinación de la altura y anchura de la abertura. Como resultado, será posible elegir el tipo de puerta necesario para la libre circulación.
2. Cálculo del contrapeso.
3. Estimación del peso de la estructura construida.
4. Haciendo un boceto o dibujo.

El cálculo de la anchura y la altura de la estructura debe ser repelido por la mezcla de mercado. Por lo tanto, si un perfil o una tubería se pueden soldar fácilmente, es muy difícil agregar las láminas de cartón corrugado. Además, el resultado será antiestético.

Además, al darse cuenta del peso de la estructura en última instancia, se seleccionan los mecanismos apropiados y las partes móviles que podrán hacer frente a la carga.

Si se supone que el lienzo es grande, asegúrese de considerar la carga del viento. Agregue un pequeño margen a la fuerza de viento disponible que prevalece en su área.

Aunque la forma más fácil de obtener cálculos es ponerse en contacto con una empresa especializada que proporcionará una carpeta con dibujos y cálculos, puede hacerlo usted mismo. Vale la pena señalar inmediatamente que todos los cálculos anteriores se refieren a puertas correderas de tipo voladizo. Son más difíciles en todos los demás tipos, así que considérelos con más detalle.

Datos de altura y anchura.

El ancho de la puerta (L) será igual a:

• ancho de apertura;
• Indentaciones tecnológicas de apertura / cierre;
• Distancia mínima entre los centros de los carros.

Sobre esta base, habrá más aperturas.

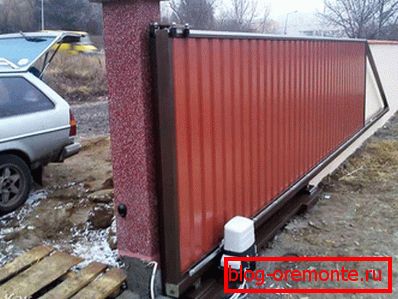

Cálculo de contrapeso

Al moverse, la faja debe estar equilibrada. Este indicador se consigue calculando el contrapeso. Debido a esto, la gravedad específica de la estructura se distribuirá uniformemente en todos los carros. En consecuencia, para que la carga sea lo más pequeña posible, el contrapeso debe ser grande.

¿Pero qué pasa si no hay suficiente espacio para el movimiento de la hoja? En este caso, debe comprender que la longitud del contrapeso no debe ser inferior al 40% del ancho de la hoja. La tasa ideal es del 50%. Como consecuencia, el ancho L en su diseño tiene un contrapeso.

Con tales cálculos, puede determinar cuánto espacio se necesita para hacer retroceder la puerta a lo largo de la cerca.

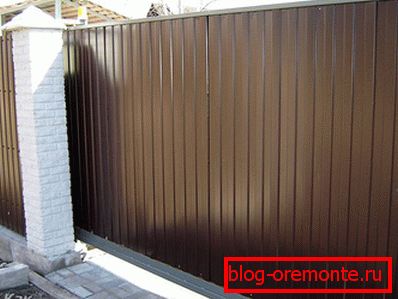

Calculo de peso

Este valor se determina en función del peso del material utilizado:

• Decking ~ igual a 4 kg / m².
• Acero, 2 mm ~ 17 kg / m de espesor².

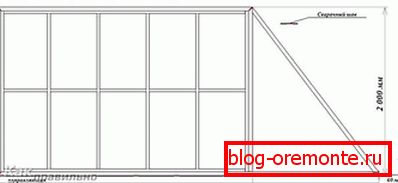

Las puertas con un marco de 4 × 2 m tendrán un peso promedio de 200 kg. Teniendo tales datos, puede determinar el rendimiento de la viga guía. En este caso, puedes construir sobre la norma.

Para puertas que pesan 300 kg, una viga de 9 × 5 cm y un espesor de al menos 3.5 mm es suficiente Sin embargo, se requiere un margen de seguridad de hasta el 40%. Simplificará en gran medida el funcionamiento de la puerta y aumentará su vida operativa.

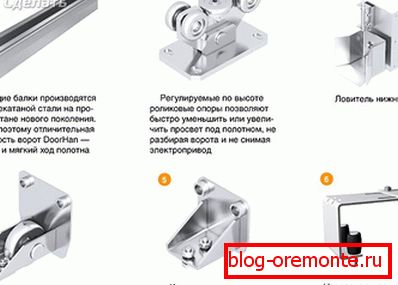

El cálculo de la resistencia de los accesorios.

Las puertas necesitarán rodillos, colectores y un neumático de apoyo. Los productos modernos de dicho plan le permiten elegir el diseño necesario. Tomamos la estimación de carga de viento más simple, que es de 12 m / sa 90 kg / m² y distribuidos uniformemente en las zonas de soporte del lienzo.

¿Cómo asegurarse de que la estructura hecha por usted, incluso con viento fuerte, funcionará sin interrupción? Para esto, es necesario asegurarse de que la resistencia de los accesorios sea mayor que el peso calculado de la puerta. También se tiene en cuenta el momento lateral de 100 kg / m, multiplicado por 8 kg / m, que es igual a 800 kg / m. En principio, esto es un poco ~ para cada elemento de soporte 150–180 kg / m.

Cuando compre un mecanismo de rodillo, asegúrese de que tenga un margen de hasta el 30% en relación con el peso de la puerta. Pero esta figura no afecta a la vida. Esto se ve afectado directamente al aumentar la distancia entre los centros de los carros.

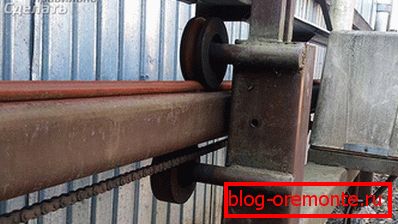

Cálculos adicionales

Además de todo lo anterior, vale la pena prestar atención a otros aspectos. Preste atención al riel de la puerta, los soportes para carros de rodillos y el número de anclajes. También es importante calcular correctamente las hipotecas en los pilares de soporte. En este caso, es necesario comenzar a partir del 60% de la masa total de la puerta dividida por el número de hipotecas.

En cuanto al cálculo de la fundación, no hay secretos especiales. Pero a pesar de esto, no debe perder de vista este componente, porque a menudo el costo de la fundación alcanza el 40% del costo total del proyecto.

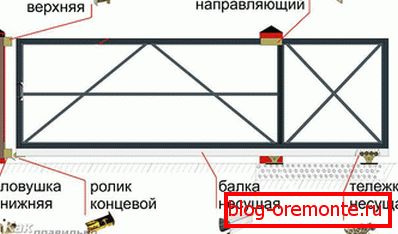

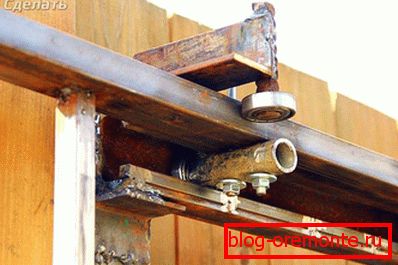

Dispositivo

Este tipo de puerta tiene los siguientes elementos estructurales:

• Carril de guía Adquiere todo su peso.

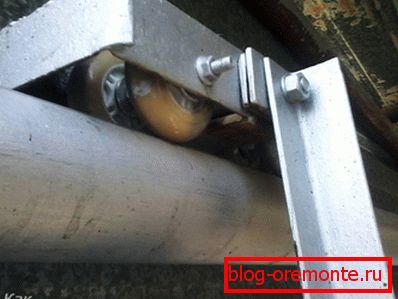

• Carretilla o rodamiento de rodillos. Necesitan 2 piezas.
• Rodillo final extraíble. En estado cerrado, sirve de soporte.
• Trampa superior / inferior. El inferior con una puerta cerrada toma la carga, mientras que el superior reduce el área de la vela.
• Soporte Es importante para mantener la hoja de oscilación lateral.
• De pie Se instala sobre el soporte, que organiza el movimiento de la hoja.

Los rodamientos de rodillos están instalados en la cimentación, que ocupa la carga de la viga guía. Los rodillos se colocan dentro de la consola portadora.

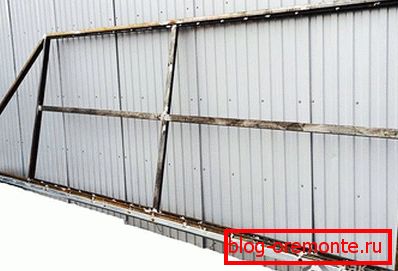

Fajín

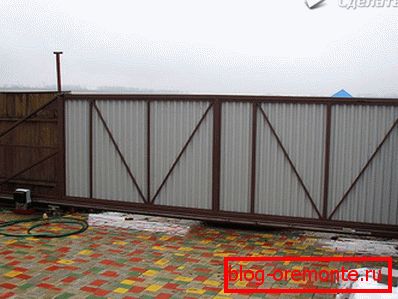

Las altas demandas también se colocan en el marco. Su estructura debe ser suficientemente rígida y estable. Es importante que en caso de una fuerte ráfaga de viento o hielo, la aleta funcione bien. Además, debe estar equipado con costillas de refuerzo adicionales para que no se hunda por su propio peso. Todo esto debe ser considerado al crear dibujos.

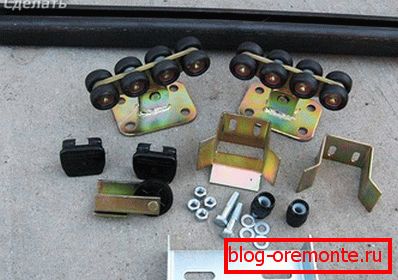

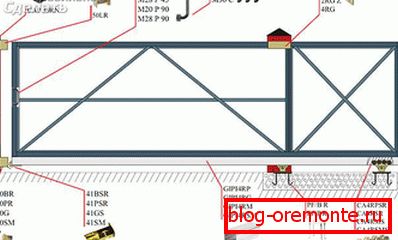

Selección de componentes

La presencia de ciertos componentes depende directamente de la altura y el ancho de la hoja, así como de su peso. Por lo tanto, hoy en el mercado puede encontrar una serie de compañías que ofrecen equipos de alta calidad, a saber:

• Combi Arialdo y Flatelli Comunello de Italia.
• Roltek y Doorhan de Rusia.
• Alutech de Belarus.

Por ejemplo, haremos algunos cálculos. En la configuración básica, debe instalarse un riel portador, de 6 metros de largo. Y para elegir los componentes adecuados, debe tener en cuenta la longitud de la hoja más un 40%. También la selección se realiza de acuerdo con la longitud de la viga de guía y las posibles cargas. Por lo tanto, si el ancho de la abertura es de 3.8 m, entonces la longitud del tronco es de 3.8 m + 40% = 5.32 m. En este caso, puede comprar un juego ya hecho con una viga de 6 m.

Si el ancho de la abertura excede significativamente los 4 m, la compra de componentes debe orientarse teniendo en cuenta la carga de 500 kg. En ellos, la viga guía tiene un espesor de pared de 3.5 m, y una sección transversal de 71 × 65 mm. Si el ancho es superior a 6 m, es necesario tomar del cálculo la carga hasta 600 kg.

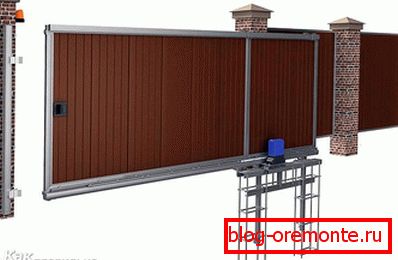

Trabajo de montaje

El movimiento del lienzo debe llevarse a cabo desde el interior del sitio, es decir, a lo largo de la cerca. Sobre esta base, es necesario preparar un lugar para la puerta, de modo que absolutamente nada interfiera con este proceso.

El proceso de instalación incluye 4 pasos:

1. Fundación de Fabricación.
2. Cableado eléctrico.
3. Instalación de la contraparte.
4. Instalación de automatización.

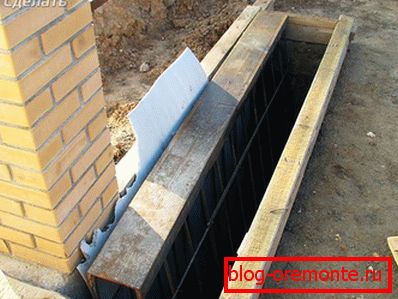

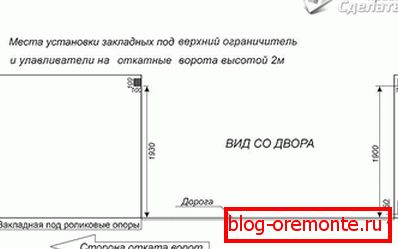

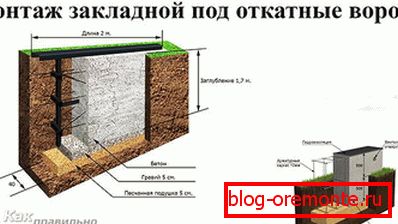

Fundación de Fabricación

Etapas de la construcción de cimientos:

• El marcado se hace primero. Mida desde el 500 mm valla (anchura de la base). También mida la distancia desde el borde de la puerta igual al retroceso (la longitud de la cimentación). Así, verás el perímetro de la base futura.
• Muchas veces resulta utilizar los pilares de apoyo de la valla. Si esto no es posible, entonces se debe instalar un polo contrario en el lado opuesto. Debe instalarse de modo que esté dentro del sitio, y no en la abertura. De lo contrario, se reducirá el ancho de la abertura.
• Si la compuerta funciona en la automatización, asegúrese de organizar un lugar para el cableado. Para hacer esto, puede usar una caja / tubo de metal o plástico cuadrado. El diámetro de los tubos no es inferior a 25 mm.
• Ahora puedes empezar a cavar un hoyo. La profundidad de la zanja es de hasta 2 m, por debajo del nivel de congelación del suelo (en cada región de manera diferente).

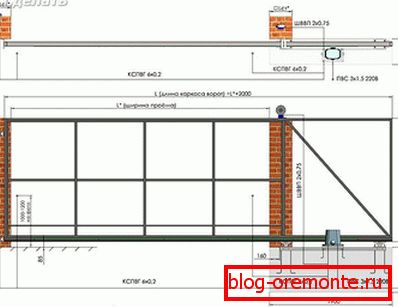

• Para la fabricación del elemento hipotecario, puede utilizar el canal 16. Su longitud debe coincidir con la longitud de la zanja. Los cimientos son de refuerzo de refuerzo de 12 mm. La armadura debe estar soldada al canal y conectada mediante enlaces cruzados.
• Así, el elemento hipotecario resultante se coloca con la válvula hacia abajo. Al colocar, asegúrese de que el lado del canal esté adyacente al poste de la cerca. Además, el canal debe establecerse estrictamente en el nivel y exactamente paralelo a la línea de apertura de la puerta.

El elemento de la hipoteca debe estar al ras con la superficie de la carretera. El espacio libre mínimo permitido entre el borde inferior de la puerta y la carretera es de 10 cm. Esta separación puede aumentarse mediante una almohadilla de ajuste. Pero para reducir esta brecha será imposible sin romper los enlaces.

Si por un motivo u otro, no cabe un espacio de 100 mm, realice una instalación profunda del elemento integrado.

En cuanto al trabajo concreto, se llevan a cabo cuando la instalación del elemento hipotecario se ha completado. El nivel de concreto debe estar al ras con el elemento de la hipoteca.

Instalacion

Cuando la base está congelada, puede instalar la puerta. Para hacer esto, antes que nada, necesitas hacer un marcado. A lo largo de la línea de apertura, al no alcanzar la columna de retorno de 30 mm, tire del cable. Este cordón es la trayectoria del movimiento de la puerta. Altura de tensado del cordón - 200 mm. Trabajo adicional es el siguiente:

• Determine la posición extrema de los rodamientos de rodillos primero y segundo. Desde el borde de la abertura, retroceda 15 cm a lo largo del plano del elemento incrustado y trace una línea de posición del primer carro extremo. Calcule la línea del segundo carro de la siguiente manera: mida toda la longitud de la puerta con la parte en voladizo y reste 10 cm del borde de la columna del contador a lo largo del plano del elemento de hipoteca. Como resultado, usted determina la ubicación del segundo carro.
• Ahora inserte los rodamientos de rodillos en el perfil de soporte, colocándolos en el centro.

Después es necesario soldar el segundo carro de la plataforma de ajuste. Luego, desenrolle la hoja de la puerta en la abertura y realice el ajuste final de la posición. Haga una pequeña soldadura por puntos de la segunda almohadilla de ajuste, como resultado de la acción:

• Retira un paño del carrito de rodillos.
• A continuación, retire los carros de los sitios.
• Usted suelda las almohadillas al elemento de la hipoteca.
• Para ellos sujetar los carros de rodillos.
• En los rodamientos de rodillos empujar la lona.
• Cierre la puerta y use una llave para ajustar su posición.

Haga orificios en el perfil del portador, esto es necesario para instalar el carro correctamente. Para hacer esto, afloje las tuercas superiores que unen los carros a las plataformas. Después de esto, gire la puerta hacia atrás / adelante. Si la hoja está libre, apriete las tuercas. Si hay algunas dificultades para mover la hoja, los sujetadores aflojan ligeramente y nivelan todos los defectos de diseño, por ejemplo, corrigen las distorsiones del carro.

• Ahora es necesario montar el rodillo final. Debe insertarse en el perfil de soporte y apretar cuidadosamente los pernos. También suelde la cubierta del rodillo de extremo al perfil. Esto permitirá al rodillo desempeñar el papel de la parada final en el caso del control manual de la puerta. Pero en este caso, la fijación por soldadura será mucho mejor que el perno.
• En cuanto al tapón del perfil del portador, su instalación se realiza desde el interior de la puerta y se suelda en su lugar. Es necesario para que la nieve no ruede debajo de los rodillos.
• Ahora el retenedor superior está montado en los rodillos. Por lo tanto, afloje los sujetadores de los rodillos e instale los soportes de modo que su lado esté orientado hacia el poste de soporte y los rodillos sujeten la parte superior de la lona. Teniendo en cuenta esto, presiona el corchete hasta el poste y arréglalo.

En la siguiente etapa del trabajo, se realiza el recorte del marco de la puerta. Para ello puedes utilizar láminas perfiladas de metal. Deben ser cortados al tamaño de la faja. La fijación se realiza mediante remaches o tornillos. Cada lámina posterior se monta solapada.

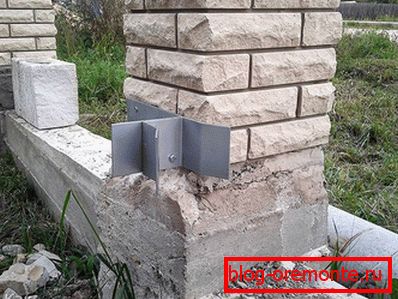

Cuando se realiza el ajuste, es posible montar la trampa inferior / superior. El receptor inferior realiza la función de reducir la carga en los carros de rodillos en el estado cerrado. Por lo tanto, deben instalarse con una puerta cargada. Coloque el receptor inferior debajo del rodillo de extremo con la compuerta completamente cerrada de manera que el plano de referencia del receptor esté por encima del nivel del rodillo de extremo. En cuanto a la instalación de la trampa superior, este proceso se realiza de la misma manera.

En conclusión, queda por realizar la instalación de automatización. Para ello, fije el riel del bastidor, que implica una pieza universal con accionamiento eléctrico. Por lo general, se incluye en el kit de cierre.

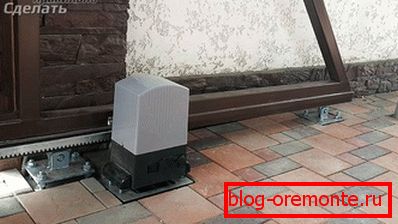

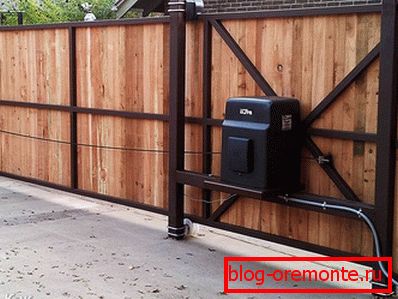

Elección de automatización

La elección de la automatización depende del peso de la puerta:

• Para una apertura de 4 m, se utiliza el accionamiento: 500–600 kg.
• Para una apertura de 4–6 m, se utiliza el accionamiento: 600–1300 kg.
• Para los casos con apertura intensiva de la compuerta, se utiliza una unidad - 1200–1800 kg.

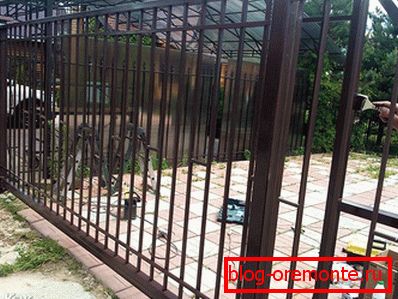

Colorear

Todos los elementos metálicos de la puerta deben ser pintados. Desengrasar previamente la superficie. Para hacer esto, limpie la superficie y muele con una muela en la amoladora. Algunos lugares, por ejemplo, protegidos, limpian con acetona. Ahora puedes proceder a la cartilla. Se aplica uniformemente. Por otra parte, la imprimación debe aplicarse de manera que no haya gotas y rayas. Gracias a este trabajo preparatorio, la pintura caerá de manera uniforme. Como resultado, toda la estructura de la puerta estará completamente protegida contra la aparición de corrosión.

La pintura debe aplicarse en dos capas y solo después de que la primera esté completamente seca.

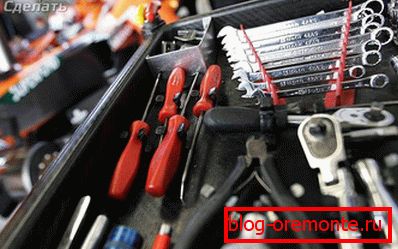

Herramientas necesarias para el trabajo.

Para llevar a cabo todo el trabajo, necesitará tener una herramienta de este tipo:

• Material de soldadura inversor. Tal unidad no estropeará el metal.
• Búlgaro
• Compresor de aire para la pintura.
• Pasaturas
• Taladro
• Ruleta
• Nivel
• Remachadora

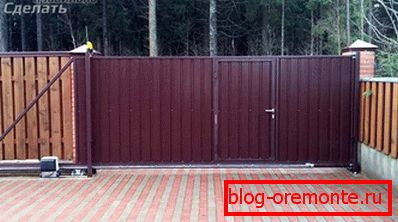

Errores comunes

Si no tiene suficiente experiencia en la realización de dicho trabajo, existe un gran riesgo de cometer ciertos errores:

• Preparación de cimientos insuficientes.
• Instalación incorrecta y elementos de fijación de todos los componentes.
• Peso incorrectamente seleccionado de la puerta debajo de la viga portadora.
• Si se oye un crujido, entonces esto es evidencia de que la arena está entrando en los cojinetes.
• No permitir goteos de pintura.
• Asegúrese de considerar la profundidad de la congelación del suelo. De lo contrario, los pilares pueden torcerse en uno de los lados.

Vídeo: producción de la puerta.

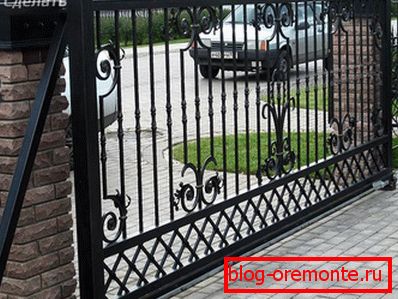

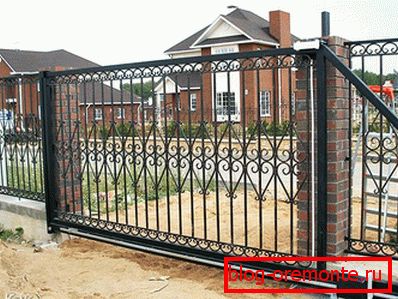

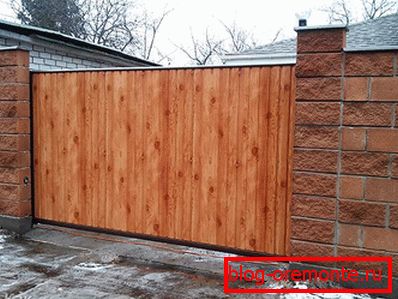

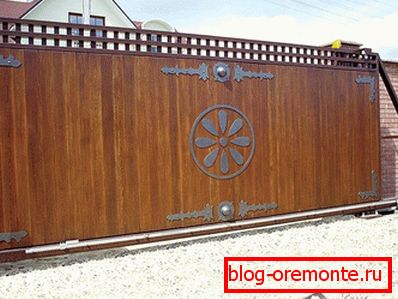

Foto: lista de opciones de puertas corredizas:

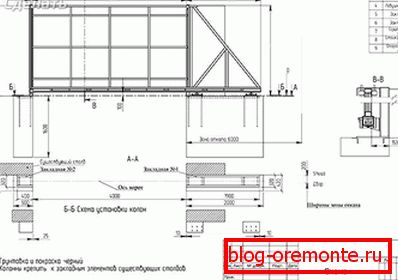

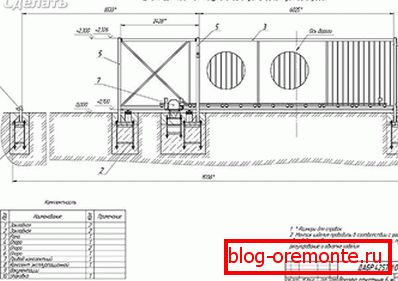

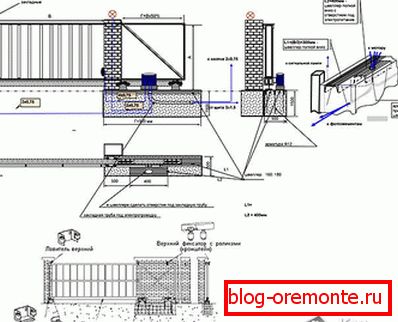

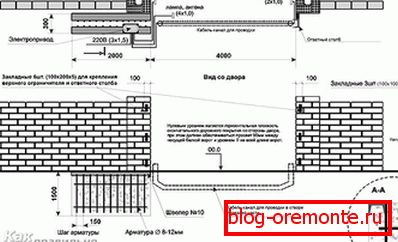

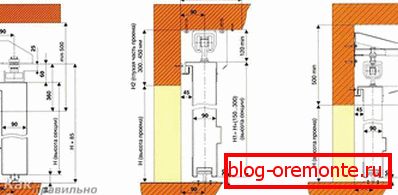

Esquemas

En los diagramas puede encontrar una gran cantidad de piezas estructurales para la fabricación de puertas correderas:
