Instalación de tuberías de calefacción hazlo tú mismo.

La instalación independiente de tuberías de calefacción doméstica es bastante difícil, pero bastante factible. La base del trabajo es la soldadura de secciones individuales de la tubería en todo el sistema de calefacción, la conexión de los radiadores y la caldera de calefacción. Para soldar tubos de metal, deberá utilizar los servicios de un soldador. Este procedimiento promete costos innecesarios, así como el humo y el hollín de la soldadura en el apartamento. Bueno, si decide hacer la instalación de tuberías de calefacción con sus propias manos, use tuberías de polipropileno para el trabajo.

Distribución de ductos.

El correcto enrutamiento de la tubería depende del rendimiento de su sistema de calefacción. Hay varios esquemas de sistemas de calefacción, pero hay dos, los más populares:

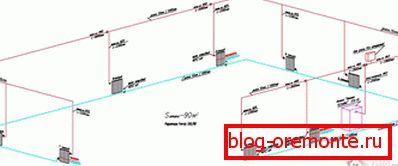

Sistema de derrame de agua superior Muy beneficioso por su independencia de la circulación forzada del agua. El agua calentada en la caldera se elevará a través de la tubería hasta el punto superior y a través de la tubería descenderá a través de los radiadores hasta la tubería inferior (marcha atrás). Desde la tubería de retorno, el agua fluye de regreso a la caldera para calefacción. Para el funcionamiento de este sistema, la tubería se monta en un nivel. Es necesario que desde la salida de la caldera hacia su entrada, a lo largo de la tubería, haya una ligera inclinación por la circulación arbitraria del agua.

Tal sistema es beneficioso porque no requiere la instalación de una bomba para hacer circular agua. Se ahorra electricidad, y cuando se apaga, el sistema de calefacción sigue funcionando. La desventaja del sistema radica únicamente en su falta de estética. El tubo superior se usa con un diámetro mayor que en el sistema con el derrame inferior. Tal tubería es más difícil de esconder en la pared. Además, al ahorrar en electricidad y comprar una bomba, pagará de más por el aumento del consumo de energía utilizada para la caldera.

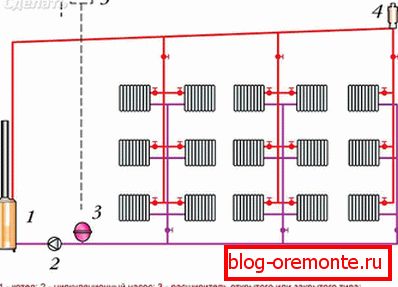

Sistema de derrame de agua de fondo. Permite el uso de tubos de plástico de pequeño diámetro. La circulación de agua en la tubería proporcionará una bomba. Este tipo de sistema tiene una eficiencia más alta que la discutida anteriormente.

Las ventajas de la instalación de la tubería incluyen colocar un tubo de plástico delgado debajo del piso del edificio y conectarlo a un sistema de calefacción de piso. Al radiador desde debajo del piso habrá dos pequeñas longitudes de tubería para la conexión. La desventaja de este sistema es su dependencia de la bomba. La electricidad se desconectó o la bomba se rompió, no se puede usar el sistema de calefacción.

Instalacion de tuberia

Todo el trabajo comienza con un plan para el sistema de calefacción. Si decide instalar un sistema de calefacción hecho de tuberías de polipropileno, practique soldar las uniones en piezas innecesarias de tubería. Te salvará de un matrimonio innecesario en el trabajo. De acuerdo con el plan, obtenga el número requerido de tuberías de polipropileno, accesorios, grifos, soldador.

• En las paredes y techos del edificio por donde pasará la tubería, haga agujeros en el perforador.
• Usando tijeras para cortar tubos, corte los tamaños requeridos de piezas, en los bordes, retire un chaflán pequeño, para una mejor entrada del tubo al accesorio. En el tubo reforzado, limpie el borde de la lámina a una distancia de la profundidad de ajuste. El tubo reforzado, cubierto con plástico en la parte superior, no necesita ser pelado.
• Calentar el soldador y preparar para soldar. Calcule para que la mayor parte del diseño de soldadura se realice en la mesa. La pared debe tener los últimos puntos de soldadura para conectar toda la estructura. Este método de instalación facilitará su trabajo y no estará en una posición incómoda con un soldador en el piso para soldar cada unión de la tubería.

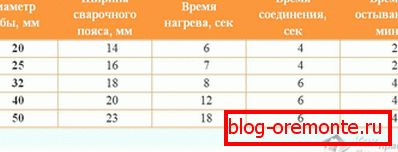

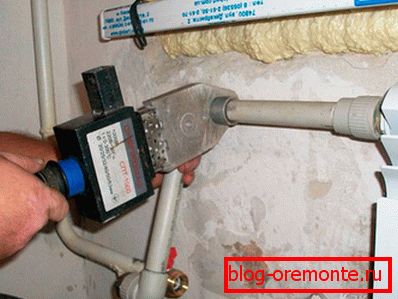

• Inserte el borde del tubo en la boquilla de soldadura de hierro por un lado, y al mismo tiempo la conexión - en el otro lado. Calentamiento a 260^°C. Retire los espacios en blanco del soldador y conéctelos insertando el tubo en la conexión. Si siente el énfasis de la pared de conexión, no presione más la tubería. De lo contrario, un borde comprimido puede reducir el diámetro del paso. Después de un par de segundos, los espacios en blanco se sueldan. Para soldar tubos de diferentes diámetros, necesita su tiempo, que se puede encontrar en esta tabla:

• Después de haber soldado todas las áreas posibles en la mesa, coloque las piezas en su lugar permanente y fije los tubos en soportes especiales. Luego, debe soldar todo el peso de la pieza de trabajo en una sola tubería.
• En el siguiente paso, proceda a conectarse a los radiadores de su sistema. Es recomendable instalar una válvula de bola en cada entrada y salida del radiador. Si falla un radiador, será posible apagar las grúas con él, y todo el sistema de calefacción continuará su trabajo. Cuando instale grifos, apriete todas las conexiones roscadas con una cinta FUM. Atornille la conexión en la válvula de la rosca al plástico y suelde a un sistema de tubería común. Pero este tipo de conexión será de una sola pieza. Para reemplazar el radiador, tendrá que cortar el tubo y luego soldar de nuevo. Para evitar este problema, instale una conexión desmontable entre la conexión y el grifo, un americano.
• El sistema de calefacción completamente terminado sopla el compresor, dirigiendo el flujo de aire hacia la tubería superior - suministro. El aire debe pasar sin obstáculos a través de toda la tubería y los radiadores y salir al tubo inferior, el tubo de retorno. Si el aire no pasa, significa que durante el proceso de soldadura hizo un matrimonio y soldó el paso a través de la tubería. No hay nada que pueda hacer, es necesario cortar la tubería en lugares y buscar soldaduras defectuosas.
• Después de una prueba exitosa, conecte los tubos a la bomba y la caldera de calefacción. Tenga en cuenta que la caldera debe ubicarse en el punto más bajo de todo el sistema de tuberías y en una habitación separada. Conectando haga todos los mismos accesorios con el hilo de transición en el plástico.
• Bombee agua en el sistema, purgue el aire de los radiadores y verifique todas las conexiones.

Después de eso, su sistema de calefacción está listo para funcionar, puede encender la bomba y encender la caldera. Y los tubos de polipropileno le darán una garantía de funcionamiento del sistema de alta calidad durante al menos 50 años.

El video

En este video, un especialista compartirá sus conocimientos y le dirá cómo realizar la instalación en el hogar de un sistema de calefacción para el hogar:
