Instalación de puertas correderas de bricolaje.

La puerta retráctil se puede llamar el tipo de puerta más popular en la actualidad. Anteriormente, no todos podían adquirir un diseño de este tipo debido al alto costo de los accesorios y otros elementos de dichas puertas. Hoy en día, su precio es mucho más asequible. Las ventajas de tales puertas - practicidad y durabilidad. Pero dado que este es un diseño técnico complicado, es mejor proporcionar la instalación de la puerta a los profesionales. Si confía en sus habilidades, tiene algunas habilidades y herramientas de construcción, entonces instalar una puerta corrediza con sus propias manos no estará plagado de dificultades. Además, puede ahorrar en la contratación de especialistas. Lo principal que necesita es tener en cuenta los requisitos técnicos, la selección de componentes, el cumplimiento de las cargas reglamentarias y seguir las instrucciones. Echemos un vistazo más de cerca al proceso de instalación.

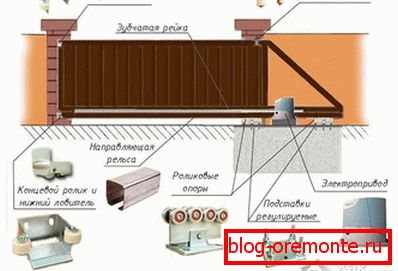

Elementos y componentes de la puerta.

De hecho, teniendo todo lo que necesita para hacer el trabajo, será fácil para usted instalar la puerta. Especialmente en el conocimiento profundo de la construcción, no necesita el suficiente conocimiento básico, material y siga las recomendaciones de los expertos.

Para el trabajo necesitará suministros, pero la parte principal e importante de los elementos: accesorios, responsables del movimiento de la puerta. Consiste en:

• carro de rodillos o carro (2 piezas);
• receptor inferior y superior;
• Guía de la viga en forma de U;
• cremallera
• rodillo de extremo extraíble;
• retenedor superior con rodillos;
• Placa para la fijación de carros de rodillos.

Al elegir accesorios de calidad, preste atención a los fabricantes probados, dado el precio y la calidad de los productos. También puede pedir ayuda a profesionales que lo ayudarán a elegir la mejor opción.

Es mucho más fácil comprar un juego de puertas ya hecho con todos los elementos necesarios que solo necesita montar e instalar en su lugar. Tiene unas instrucciones de instalación especiales, gracias a las cuales puede realizar fácilmente todo el trabajo necesario.

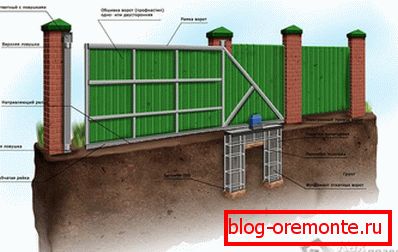

Plan de trabajo

Luego, puede aprender todos los matices de la instalación de puertas correderas en orden. Lo primero que necesita para determinar el alcance del trabajo, incluyendo:

1. Zanja y construcción de cimientos. Las puertas de tipo deslizante son bastante pesadas, por lo que debe hacer una base para un funcionamiento suave y adecuado.
2. Haga el cableado si desea que sus puertas se abran independientemente de la unidad o si planea instalar una cámara de video en ellas.
3. Instalación de elementos de rodillos.
4. Instalación de la puerta en el mecanismo de rodadura. En esta etapa, necesita colgar la puerta sin ajuste.
5. Herrajes de fijación que atrapan la puerta.
6. Ajuste final de la puerta.
7. Conexión de automatización, si se proporciona.

Si desea que su puerta funcione durante mucho tiempo y sin interrupción, debe adherirse estrictamente al plan y seguir las instrucciones cuidadosamente siguiendo cada paso.

Preparación de zanjas y cimientos.

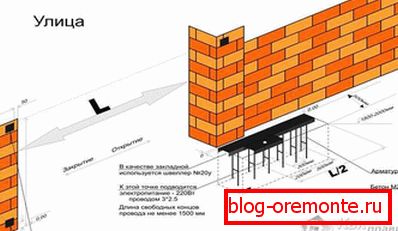

Lo primero que debe hacer es el trabajo preparatorio para la base del dispositivo. Comience con la planificación de trincheras. Para ello, sigue estos consejos:

1. Desde el borde de la puerta de enlace, retire una distancia que sea la mitad del ancho de todo el pasaje. Por ejemplo, el ancho de su pasaje es de 4 m, luego la longitud de la cimentación será de 2 m desde el borde.
2. El ancho de la zanja depende del ancho de la estructura de la puerta. Por ejemplo, el ancho de su puerta es de 20 cm, entonces necesita cavar una zanja de 10–15 cm de ancho más en dos direcciones, que es de 40–50 cm.
3. La profundidad es objeto de controversia para los profesionales. Algunos dicen que es importante profundizar la zanja por debajo del nivel de congelación, otros: que este factor no afecta en absoluto a la base futura. De acuerdo con el primero, la base debe profundizar en 1–1.5 m, de acuerdo con el segundo, 0.5–0.7 m será suficiente. Qué profundidad eliges, especialmente tu decisión. Recomendamos hacerlo no más de 1 m.

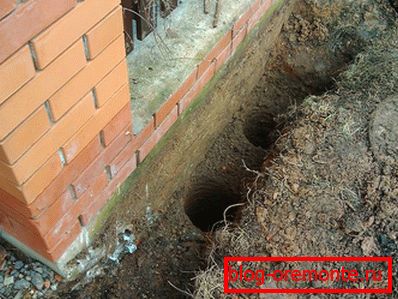

Una vez que haya decidido el tamaño, con una pala, cavar una zanja en el lugar correcto. Debe obtener lo mismo que en la imagen de abajo.

Preparar un artículo de hipoteca

Para hacer un artículo de hipoteca, necesitarás:

• ancho del canal 18–20 cm (se puede reemplazar por una esquina de las mismas dimensiones);
• accesorios O 12-15 mm;
• maquina de soldar

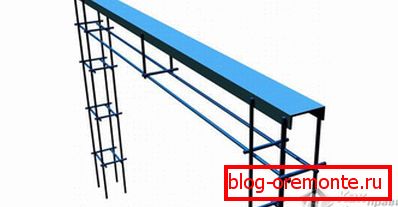

El elemento de colocación es una construcción de un canal y accesorios que en el futuro se establecerá en una zanja y se concretará. Toma un canal de metal y córtalo a la longitud de toda la zanja. Si es de 2 m, entonces el canal debe tener 2 m de largo. Después de eso, el refuerzo debe soldarse para formar un marco de metal. La longitud de las barras del refuerzo debe ser mayor que la profundidad de la zanja de 5 a 10 cm para que pueda ahogarse en el suelo. Depende de usted exactamente cómo va a soldar el refuerzo, no hay restricciones aquí, se puede hervir en pasos de 15 cm. Lo principal es que el marco es fuerte, tiene una base vertical, que está conectada por puentes.

En lugar de accesorios, puede tomar otro tipo de productos de metal, por ejemplo, esquinas.

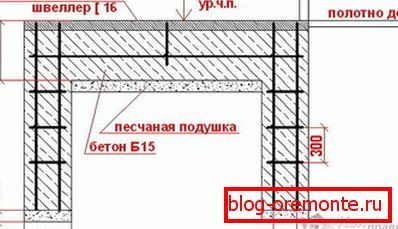

Una vez que el marco está listo, se puede instalar en una zanja. Pero antes de eso, la parte inferior de la zanja debe cubrirse con arena o grava fina y apisonarse haciendo cojín de base 5 cm de altura. Enjuague el refuerzo para que la superficie del canal quede al ras con la superficie de la carretera. Con la ayuda del nivel de construcción, establece el marco perfectamente suave. Si hay una fuerte inclinación en cualquiera de los lados, retire el marco y rellene la arena en ese lugar. Si la hipoteca se coloca de manera desigual, esto evitará que la puerta se mueva correctamente.

La cimentación debe estar a la par con el camino. La distancia al suelo no puede ser superior a 5 cm, por lo que en el invierno no tendrá problemas de uso.

Cableado electrico

Si su puerta estará equipada con un sistema automático de apertura y cierre de la puerta, o si necesita instalarlos. video vigilancia, hay que cuidar el tendido de cables eléctricos. Deben realizarse inmediatamente antes de verter la base. El cable se coloca en una manguera corrugada especial y se coloca en la estructura de la cimentación. Debe decidir por adelantado el lugar donde se instalará la unidad y conducir los cables allí. Los extremos libres de los cables deben sacarse por encima del nivel del sótano de 1 a 1,5 m. Para hacer todo usted mismo, mire los diagramas y dibujos de cableado eléctrico para puertas corredizas.

Fundicion de fundicion

Tan pronto como haya colocado el cableado, el elemento de la hipoteca se puede verter con una mezcla de concreto. Para esto necesitarás cemento марки М400, песок и щебень. Пропорции следующие: на 1 кг cementoа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cementoа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

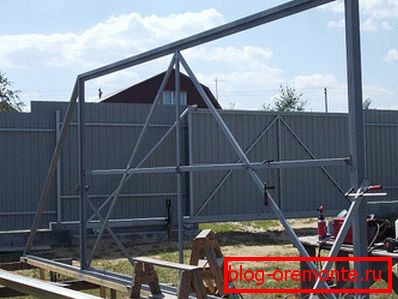

Ensamblaje de la hoja de la puerta

Para hacer un marco para la puerta, necesitas tener las habilidades para trabajar con maquina de soldarya que todos los elementos necesitan ser soldados juntos. Si no tiene experiencia en soldadura, puede pedir ayuda a un amigo o en un taller especial, donde según sus dibujos, hará un marco de la puerta.

Para hacer un marco de puerta, necesita comprar tubos de perfil. Su tamaño corresponderá al tamaño deseado de la puerta. Hay muchas variaciones de diseños que puedes hacer. Lo principal es elegir el adecuado para usted, cortar los tubos del tamaño requerido y realizar trabajos de soldadura. Se aconseja a los profesionales que cocinen el marco de modo que el travesaño horizontal esté sobre los tubos verticales. Debido a esto, evitará la corrosión, solo tendrá que silenciar las tuberías horizontales. Cuando la estructura esté lista, las uniones deben limpiarse y el marco debe cubrirse con pintura protectora.

Si la compuerta tiene un tamaño superior a 1,5 m, para reforzar la estructura y evitar que se doble, debe soldar piezas transversales en pasos de 50 cm.

En la misma etapa, una guía en forma de U debe estar soldada al tubo inferior, debido a lo cual se moverá la puerta. Después de eso, el marco se cubre con una hoja de perfil.

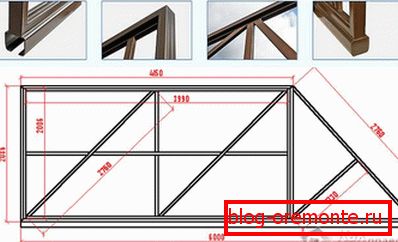

Una de las opciones de cómo hacer el marco del portal se presenta a continuación.

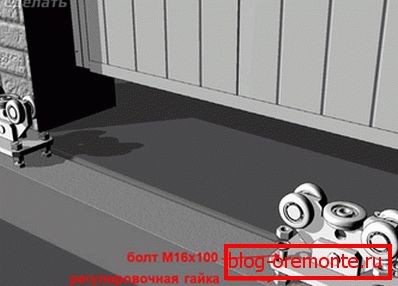

Instalación de carros de rodillos al canal.

Los carros de rodillos pueden denominarse el mecanismo más importante, ya que deben soportar la carga de toda la estructura, por lo tanto, deben sujetarse al canal con la mayor fiabilidad posible. La placa para los rodillos de montaje debe estar soldada al canal. Hacen todo lo más suavemente posible y en el mismo plano para que la puerta se mueva libremente. Para enderezarlos, puede usar un puntero láser o un cable tensado. Otra opción es dibujar una línea paralela en la cimentación, que será una línea tangente al borde de la placa. Soldar la placa debe estar en el centro del canal. Para ello, retroceda 15 cm desde el borde, más cerca de la abertura y fije la primera placa. La segunda placa se monta en 10 cm desde el borde opuesto.

Ahora necesita fijar los carros de rodillos en la placa. Normalmente están conectados con tornillos y tuercas. Apriétalos de forma segura e instala la puerta. Compruebe la suavidad del recorrido, tome las medidas de control y ajuste la posición de los rodamientos de rodillos para que la compuerta quede perfectamente suave. Para hacer esto, puede usar el cable, que debe tirarse a lo largo de la línea de apertura de la puerta, a una distancia de 20 cm de la superficie y 3 cm del segundo pilar. El cable servirá como una guía que ayudará a que la compuerta quede perfectamente lisa.

Instalar Top Lock

Para que cuando la puerta se mueve, no se muevan hacia afuera, se instale una cerradura o guía en la parte superior del poste. Parará la puerta y no dejará que se balanceen con vientos fuertes. Para hacer esto, en el poste de soporte debe tener en cuenta los orificios para el montaje. Mida todo correctamente para que el marco superior sin obstáculos pueda entrar en el retenedor.

En el poste debe instalar el soporte para montar la guía. Si lo fija en concreto o ladrillo, use un anclaje con un diámetro de perno de 10 mm. Si lo coloca en el metal, coloque los tornillos especiales. En el caso de que se aplique soldadura, los rodillos deben retirarse.

Después de fijar la cerradura, compruebe. Las puertas deben caminar sin problemas, mantenerse en posición vertical, y los rodillos deben sujetarlos firmemente.

Las abrazaderas son diferentes, de rodillos o en forma de un soporte convencional. Qué dispositivo elegir - tu decisión.

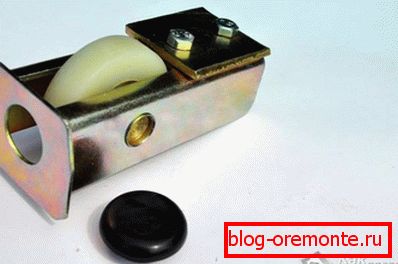

Rodillo final y tapones

En la parte inferior, en el extremo de la guía, la viga en forma de U, en su parte frontal, debe fijar el rodillo de extremo extraíble, que se inserta dentro del perfil. Se sujeta fácilmente mediante una unión atornillada. En el lado opuesto debe instalar un corcho (enchufe) o el mismo clip.

Dicho rodillo es necesario para que cuando la puerta esté cerrada, la guía ruede sobre el receptor ubicado en la parte inferior, que se instalará en el poste del otro lado. Por lo tanto, puede reducir la carga en las placas de soporte que sostienen los rodillos en la base. Los tapones o tapones son un obstáculo para la nieve, la lluvia, la suciedad y los escombros que pueden penetrar en el riel guía. Si no, los carros de rodillos pueden fallar rápidamente, y la puerta no se abrirá con facilidad y facilidad.

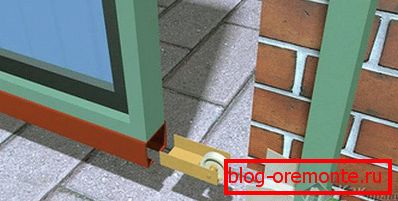

Montaje de trampa superior e inferior

Para asegurar la trampa inferior y superior, debe cerrar la puerta hasta que se detenga. En el pilar, marca los lugares donde termina el marco de tu puerta. En este lugar, arriba y abajo, necesita asegurar las hipotecas, a las que se adjuntarán los receptores. Dependiendo de las hipotecas, se pueden fijar mediante soldadura o atornillado.

Las trampas suavizarán el contacto del marco de la puerta con los rodillos de apoyo, así como minimizarán el aflojamiento de la estructura en vientos fuertes. El receptor inferior también se usa para reducir la flacidez del marco, que puede aparecer después de una larga operación de la puerta. Al final, compruebe la instalación de su puerta. Ábralos y ciérrelos varias veces, asegúrese de que el curso sea uniforme y uniforme.

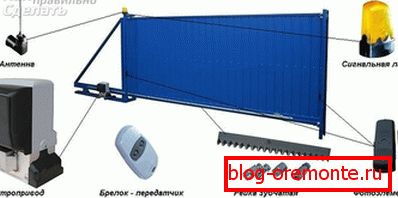

Instalación y conexión de automatización.

Si desea que su puerta se cierre y se abra automáticamente, debe comprar un equipo especial e instalarlo.

En primer lugar, la placa de instalación a la que se conectará el variador debe soldarse a la barra de canales. Por lo general, se incluye una placa de este tipo. Para la soldadura, puede utilizar los tubos de perfil, que están soldados al canal, y luego la placa se suelda a ellos. Después de eso, el motor se instala en la base y se fija con la ayuda de pernos, que también se incluyen. Tiene tornillos de ajuste, gracias a los cuales el motor se puede ajustar hacia arriba y hacia abajo, a la izquierda y a la derecha.

Solo queda soldar las cremalleras al bastidor en forma de "U". Necesitará paciencia y precisión, ya que las tablillas deben soldarse para que queden como una. Entonces, al conducir, no oirá ningún otro golpe de la puerta. Luego, ajuste la unidad de modo que pueda activar fácilmente la puerta. Solo queda configurar el mecanismo de acuerdo con las instrucciones del fabricante.

Eso es todo, después de todas las manipulaciones, su puerta está lista para funcionar. Puedes estar orgulloso de ti mismo, porque ellos mismos pudieron hacer un gran trabajo. Las puertas correctamente instaladas serán bastante confiables, y su vida útil le complacerá.
