Estufa potbelly para garaje hazlo tú mismo

La estufa-estufa para la calefacción del espacio comenzó a ser ampliamente utilizada hace cien años. Después de que apareció la calefacción central, las estufas de metal se trasladaron de los apartamentos y las casas a las casas de campo y garajes de verano.

Uno de los inconvenientes más importantes de la estufa puede considerarse las condiciones de su transferencia de calor. Su calor no se acumula por nada y casi todo sale por la tubería. Dicho horno es efectivo solo cerca del sitio de instalación y solo durante la quema del combustible.

Para mejorar la eficiencia de la estufa, necesita utilizar el calor perdido. Las pérdidas máximas se producen a través de la chimenea, que se calienta cuando la estufa está funcionando.

La chimenea se puede convertir en un elemento de calefacción cambiando su forma directa a una escalonada, debido a que aumenta el área de transferencia de calor.

En este artículo explicaremos cómo hacer una estufa de ollas para el garaje con sus propias manos de diversos materiales. La salida más fácil es tomar el viejo cilindro de gas (en el cual se transportó el gas propano) como base. En ausencia de un cilindro, puede utilizar un matraz de leche de 40 litros o cualquier otro tocho de metal.

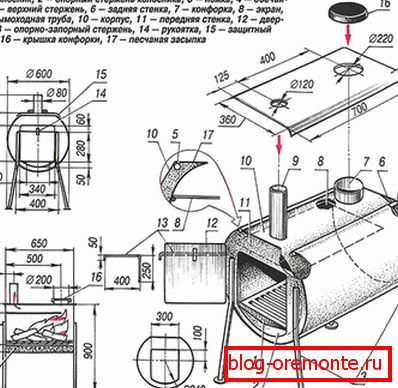

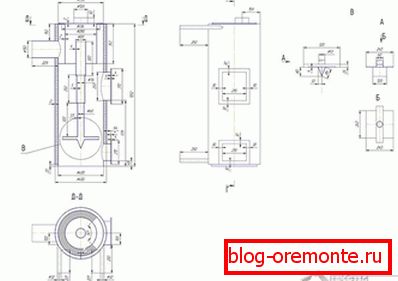

Del cilindro de gas

Es necesario comenzar los trabajos a partir del dibujo, pero no en papel, y en el cilindro. Marcador marca la futura puerta del horno y sopló. La puerta debe estar ubicada en el centro del cilindro y el soplador, en su parte inferior. La distancia entre ellos se mantiene a no más de 10 cm, y una línea cerrada se dibuja en el centro. En ella el búlgaro se corta el cilindro en dos partes.

A partir de las barras de refuerzo de 16 milímetros se sueldan la red, que se suelda a la mitad inferior, después de lo cual se unen nuevamente ambas partes del cilindro.

En los lugares destinados a bucles, se realizan cortes. Luego se sueldan las bisagras y se corta la puerta. La misma operación se realiza con un soplador.

Queda por equipar la chimenea. Para hacer esto, la amoladora corta la válvula, y en su lugar se suelda un tubo metálico, cuyo diámetro debería ser de 80-90 mm. La chimenea se conecta al sistema de escape del garaje o se conduce a través de la pared hacia el exterior.

Del matraz de leche

Una lata de metal es una gran cosa en la granja, adecuada para almacenar pinturas, aceites de motor y combustible. El diseño del matraz es ideal para la fabricación de una estufa-estufa, pero como dispositivo de calentamiento, no será tan duradero como nos gustaría, sus paredes no son lo suficientemente gruesas. Con confianza podemos decir que será suficiente para 2-3 temporadas.

Como producción independiente de la estufa necesitas realizar varias operaciones.

Primero debe marcar y luego cortar en el fondo de la lata, casi en la parte inferior, el orificio de la chimenea. En la etapa final del trabajo, la tubería es agarrotada por soldadura. El diámetro de la chimenea se selecciona de 8 a 12 cm. La chimenea se extiende después de que la estufa se haya fabricado e instalado.

La tapa de la lata es la puerta del horno terminada con un pestillo exitoso, solo queda hacer algunos orificios de ventilación, cuyo diámetro puede ser de 15-18 mm. Esto se hace en la parte inferior de la cubierta.

Se fabrican cuatro patas de igual longitud desde la esquina o trozos de tuberías, que luego se sueldan simétricamente al fondo de la lata. Se puede colocar una lámina de metal en frente de la puerta, de manera que una ascua caida al azar no llegue al material inflamable.

Manijas de los matraces: una cosa útil para llevar la estufa de un lugar a otro, sosteniéndolas, puede agitar fácilmente las cenizas acumuladas en el horno. Es por esta operación que la mejor manera de hacer la chimenea es desmontable.

Bueno, eso es todo, solo queda por experimentar una estufa nueva.

Instalacion

El uso de baches hechos en el hogar, así como cualquier otro sistema de calefacción, requiere un estricto cumplimiento de las normas de seguridad. Inicialmente, debe elegir el lugar para instalar la estufa. Esta unidad, como muestra la práctica, es mejor instalarla en la esquina, es decir, cerca de las paredes, en el lugar opuesto a la puerta del garaje.

No instale la estufa a menos de 1,5 m de la ubicación del automóvil. Debe tenerse en cuenta que todos los materiales y productos inflamables deben ubicarse a una distancia de al menos 1,5 m de la estufa.

La estufa es mejor para imponer en todos lados paredes de ladrillo. Por lo tanto, se excluirá la probabilidad de tocar el horno caliente, y también se acumulará el calor generado por su horno. Por lo tanto, aumentará la eficiencia del dispositivo varias veces.

Si las paredes del garaje están hechas de madera, debe haber una cierta distancia entre ellas y la estufa, es decir, no menos de 100 cm. Además, para evitar la ignición en los edificios, las paredes cercanas a la estufa deben estar revestidas con láminas / ladrillos de asbesto u otros materiales refractarios.

Como base para la estufa, puede utilizar una lámina de acero con un espesor de 1 a 2 cm. Otra opción es rellenar la regla de concreto. Gracias a estas acciones, puede evitar la propagación del fuego, si de repente caen carbones / chispas, etc., fuera de la caja de fuego.

Para utilizar la estufa en el garaje, primero debe hacer que sea una ventilación de alta calidad. El aire fresco debe entrar aquí en un volumen suficiente, lo que asegurará la combustión normal del fuego. Un pequeño espacio entre el suelo y la puerta del garaje puede servir como ventilación. De lo contrario, tiene que hacer un canal especial para el flujo oportuno de aire al garaje, que no es muy rentable desde el punto de vista económico.

La estufa arde muy caliente cuando se enciende en su caja de fuego, por lo que es imposible dejar materiales inflamables, como madera, aceites y grasas, gasolina, etc., cerca de ella, lo que puede causar una catástrofe.

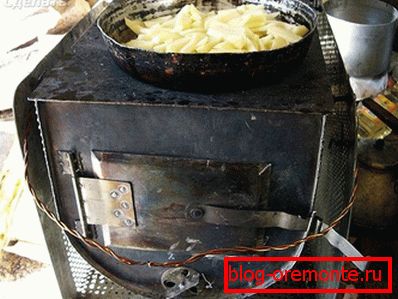

Si equipa la estufa con un tanque de agua, la estufa se puede usar para calentarla. Una vez instalado en los anillos, tendrá la oportunidad de llevar a cabo también el calentamiento de los alimentos.

Para todo el trabajo en la fabricación de la estufa, la estufa no durará más de 2 horas y podrá disfrutar los resultados de su trabajo durante varias temporadas.

El video

Un buen ejemplo de cómo crear una estufa hecha de medios improvisados ​​en un formato de video:

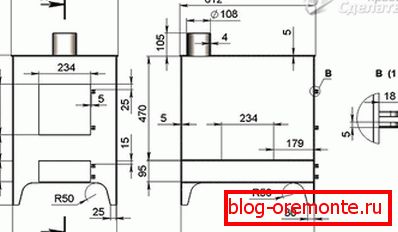

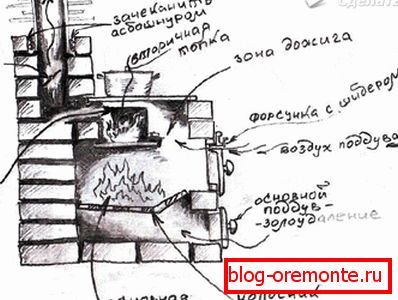

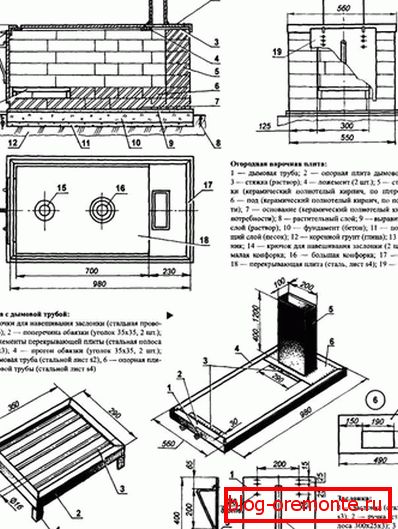

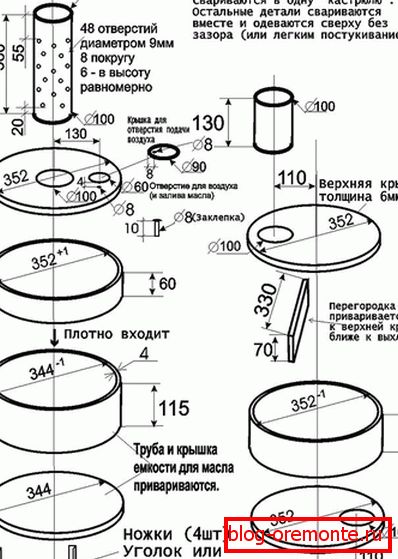

Dibujos

Nuestros planos y diagramas propuestos lo ayudarán a comprender el principio de hacer una estufa para calentar un garaje:
