Distribuyendo tuberías en el baño con sus propias manos.

Si le parece que la distribución de tuberías en el baño es un proceso demasiado complicado, entonces se equivoca. Las tecnologías modernas lo han convertido en un sistema bastante simple y accesible a todas las acciones, siempre que tengas el deseo de hacer todo por ti mismo.

Comunicaciones de ingenieria

Para empezar, usted debe decidir? Qué tipo de aparatos sanitarios y comunicaciones necesitará en el baño (o un baño combinado):

• baño o ducha con bandeja: es necesario conectar agua caliente y fría y aguas residuales;
• fregadero - agua fría y caliente más aguas residuales;
• WC - agua fría y alcantarillado;
• Lavadora, agua fría y aguas residuales.

Ahora calcule el número requerido de válvulas que bloquean el agua:

• Una común en el agua caliente es una necesidad
• Uno común en agua fría es una necesidad
• en el suministro de agua fría a la lavadora - necesariamente,
• en el suministro de agua fría al inodoro, si lo desea (en caso de que el tanque comience a pasar agua y no quiera bloquear todo el sistema)

Diseño de tubería

Una vez que haya decidido la cantidad de dispositivos sanitarios que va a conectar al suministro de agua y sistemas de alcantarillado, primero debe comprarlos. Decida dónde y qué se ubicará exactamente, anotando su ubicación en el piso (para que el plomero no interfiera, es mejor retirarlo del baño después de eso, si es posible).

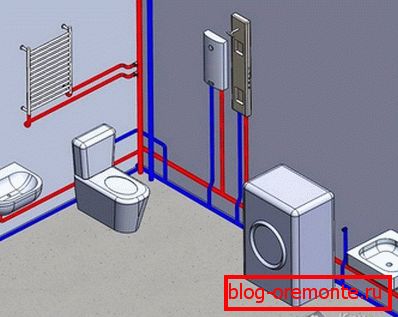

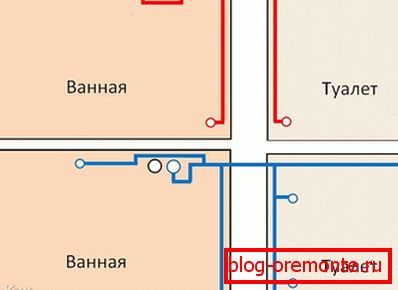

Luego toma un pedazo de papel y dibuja un diagrama de cableado en él. Trate de seguir los siguientes principios:

• intersecciones indeseables
• tanto el sistema de suministro de agua como el sistema de alcantarillado deben colocarse lo más cerca posible el uno del otro, para que luego puedan cerrarse con una caja
• Después de instalar la tubería en su lugar, debe llegar a las conexiones con mangueras flexibles con bastante facilidad.

Intenta no complicar la instalación de tuberías en el baño. Todo debe ser lo más simple posible:

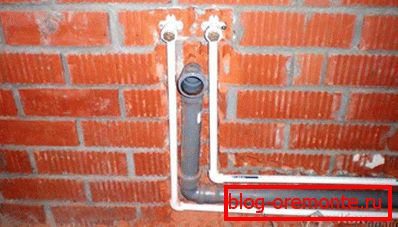

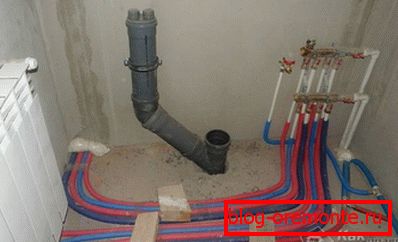

• los tubos principales se colocan en la parte inferior sobre el piso;
• las tuberías de agua corren desde ellas a través de tees perpendicularmente hacia arriba;
• Las alcantarillas pueden no tener una parte vertical y representan solo una "T", que incluye una manguera flexible.

Tuberías de agua

Para construir un sistema de tuberías de polipropileno, necesitará una herramienta especial, comúnmente llamada "soldador". No tiene sentido comprarlo para un solo trabajo, es mucho más fácil alquilarlo por un par de días (este servicio generalmente es proporcionado por tiendas especializadas). Es muy sencillo trabajar con él, pero no hay que olvidar que tiene mucho calor, así que ten cuidado y asegúrate de leer las instrucciones si lo usas por primera vez. Es posible que incluso necesite la primera vez que un asistente sostenga el soldador mientras calienta las tuberías y los accesorios, y luego lo pone a un lado para que no se queme.

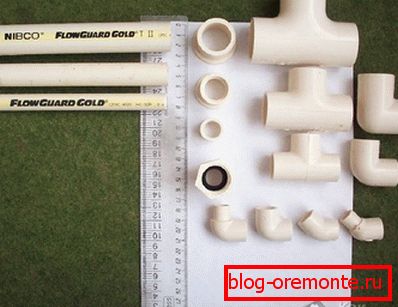

Para conectar los tubos entre sí, así como para girarlos en el ángulo correcto, necesitará accesorios de PVC (se venden en las mismas tiendas especializadas). Escoja exactamente el diámetro de la tubería. No son demasiado caros, así que llévelos con una reserva de 1-2 piezas en caso de que no pueda soldarlos exactamente en el primer intento.

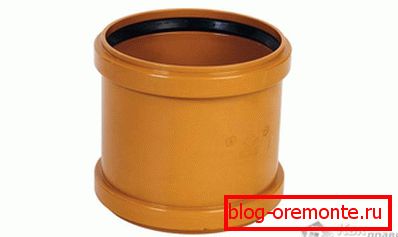

Las conexiones realizadas con el "soldador" son de una sola pieza y, para rehacerlas, debe cortar la pieza defectuosa. Si la longitud es menor que la necesaria, auméntela usando un "embrague".

Para completar el cableado, deberá conectarse a las liberaciones de extremo "americanas"; estos son accesorios, por un lado, en el cual se suelda el tubo, y por el otro, se conecta una manguera flexible a través de las roscas.

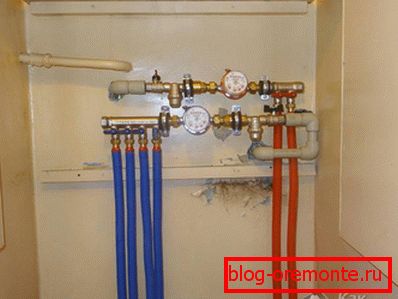

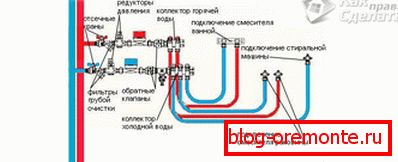

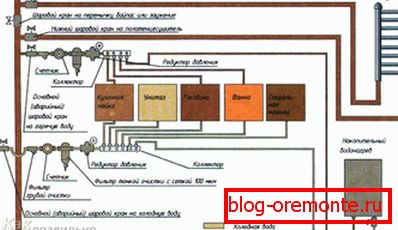

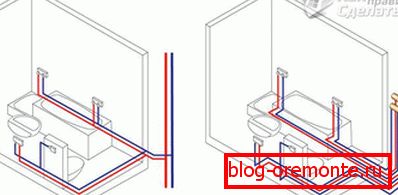

El cableado en el baño se puede hacer de dos maneras:

1. Traslado del dispositivo sanitario extremo en dirección a la tubería principal de agua
2. Soldando las tuberías, pasando de la tubería ascendente a los accesorios de plomería.

Tubería de alcantarillado

Pero al ensamblar tuberías de alcantarillado, no necesita un “soldador”, simplemente se insertan uno en el otro (independientemente o con la ayuda de accesorios). El montaje del sistema de alcantarillado es bastante sencillo y, además, siempre es posible desmontar y rehacer todo.

Al hacer el cableado en el baño, lo más importante a recordar son tres principios básicos:

• las tuberías de alcantarillado deben tener una pendiente desde el dispositivo sanitario hasta la tubería principal (al menos 3 centímetros de altura por metro de longitud);
• Los tubos que salen del baño, la ducha, la lavadora y el fregadero deben tener un diámetro de 50 mm; y aguas residuales, saliendo del retrete - 110 mm;
• Las tuberías de alcantarillado deben conectarse entre sí de tal manera que se inserte un diámetro más pequeño en una conexión o tubería de un diámetro mayor, y no al revés.

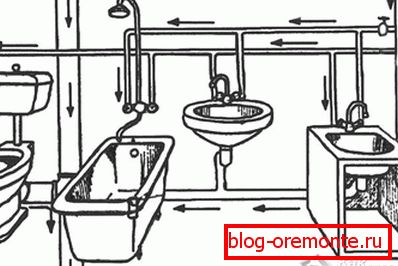

El diseño de la tubería de alcantarillado siempre debe ser lo más simple posible. Intente conectar todos los equipos de plomería en serie para que no se produzcan “intersecciones”, en las cuales, mientras se drena el agua de dos dispositivos, puede ocurrir un “atasco”.

Si tiene alguna duda de que puede limpiar fácilmente las aguas residuales a través de los orificios de drenaje en la bañera o el fregadero, instale una T adicional en el tubo de la alcantarilla, cerrando su orificio superior con un tapón especial. Más tarde, a través de él, limpiarás las tuberías. Después de cerrar la caja, no olvide dejarles acceso para el mantenimiento.

Cuando conecte las tuberías de alcantarillado entre sí, asegúrese de verificar que haya juntas de goma en todas las juntas (sin ellas, los drenajes se filtrarán y se propagará un olor desagradable).

Las tuberías deben insertarse una en la otra (o en el accesorio) hasta la máxima profundidad posible.

Para hacer la pendiente permanente, fíjela a las paredes con abrazaderas especiales, fijando así cada sección.
