Diagrama de conexión de la bomba sumergible

Cualquier propietario de viviendas suburbanas sabe que el equipo de bombeo de tipo sumergible se usa universalmente en sistemas de suministro de agua de pozo. Además, este equipo puede ser operado en las redes de calefacción de hogares privados.

El llamado esquema de conexión directa de la bomba sumergible a la red eléctrica (sin la participación del equipo auxiliar) es bastante simple e implica una conexión directa al grupo de contactos de los conductores de suministro, denominados "fase", "cero" y "conexión a tierra".

Tenga en cuenta que este método de conexión no se puede utilizar en todos los casos de disposición de sistemas de toma de agua. Por el contrario, la mayoría de los equipos de bombeo se utilizan junto con la automatización de un tipo u otro, lo que mejora notablemente las características operativas del sistema, así como también su capacidad de servicio. Como regla general, tales esquemas extendidos incluyen los siguientes componentes:

• contactores eléctricos (arrancadores);
• interruptores (relé de tipo intermedio);
• sensores de nivel y presión;
• hidroacumulador.

Propósito de la automatización.

El uso de elementos de automatización instalados en los circuitos de alimentación del equipo le permitirá conectar una bomba sumergible de manera que el sistema funcione en modo automático.

La base de este esquema es un contactor con un grupo de contacto normalmente abierto, cuya entrada conduce a los conductores de suministro (fase, cero y tierra). Bueno, la bomba está conectada a la salida del contactor, que recibe la alimentación de la red a través de él.

El uso de dicho esquema de conexión de bomba supone la presencia de un acumulador especial, que incorpora una válvula de retención. Es en esta unidad donde se instala el interruptor de presión, que controla el funcionamiento del grupo de contactores, que suministra y elimina el voltaje de la bomba.

El funcionamiento de todo el sistema en modo automático es el siguiente.

1. Cuando la presión en el sistema cae al nivel mínimo, el sensor de relé emite una señal para que se encienda; al mismo tiempo, los contactos del grupo de trabajo cierran el circuito de alimentación de la bomba.
2. A medida que el agua ingresa al sistema, la presión en el acumulador aumenta gradualmente.
3. Cuando la presión alcanza su umbral superior (valor límite) por una señal del sensor de presión, el contactor funciona para apagarse. Sus contactos se abren y el equipo se desconecta automáticamente de la red eléctrica.

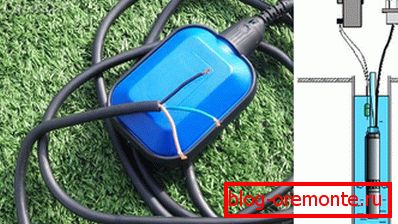

Para sistemas de agua domésticos diseñados para grandes volúmenes de líquido, el circuito eléctrico en los sensores de flotador es más adecuado, ya que proporciona control automático del nivel de líquido en el tanque de recolección (hidroacumulador). El diagrama esquemático de la conexión del equipo de bombeo en este caso no difiere significativamente del anterior, excepto por el hecho de que en lugar del relé de presión está instalado en el sensor de nivel de líquido.

Vale la pena señalar que para conectar la fuente de alimentación a la bomba del tipo sumergible (pozo), necesitará cables de grado especial. El cable impermeable bajo la pista de designación o KVV es el más adecuado para este propósito. El buen rendimiento para la impermeabilización también es marca importada de cable AQUA RN8.

Diseño de montajes con elementos de automatización.

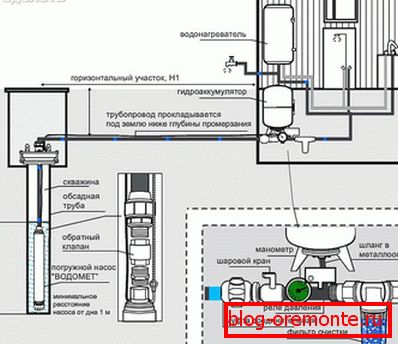

En el caso de que se planifique ensamblar el sistema de suministro de agua, cuyo lanzamiento y apagado se realizarán desde la válvula de suministro de agua, tendrá que comprar un acumulador hidráulico especial que se utiliza junto con un relé de presión.

Al mismo tiempo, la conexión de la automatización a la bomba se puede organizar desde un pozo de concreto ubicado en las inmediaciones del pozo con la bomba.

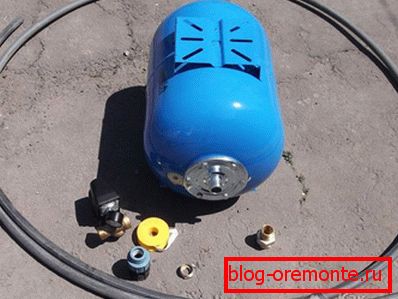

Para ensamblar un sistema de suministro de agua basado en una bomba sumergible, necesitará los siguientes dispositivos y componentes:

• Hidroacumulador típico de la capacidad correspondiente;
• Interruptor de presión, diseñado para funcionar con el tipo de hidroacumulador elegido por usted;
• acoplamiento de transición especial (el llamado "americano") con un tamaño de instalación de 1 ";
• un acoplamiento más equipado con una pinza de sujeción;
• adaptador especial de latón;
• Tuberías de plástico, accesorios, cinta FUM.

El trabajo principal de instalación en el ensamblaje del circuito de control de la bomba generalmente no se lleva a cabo de manera preparada con anticipación, sino en la parte superior, en un espacio abierto. Una vez completado el ensamblaje de esta parte de la estructura, podrá bajarla al fondo del pozo, donde en condiciones de hacinamiento solo tendrá que conectarlo a la bomba.

Al trabajar en el ensamblaje de los circuitos de control y el control, se acostumbra a comenzar a atar el acumulador; al mismo tiempo, para sellar de manera confiable las conexiones y facilitar el mantenimiento posterior del sistema, todas las conexiones roscadas se sellan con una cinta especial FUM.

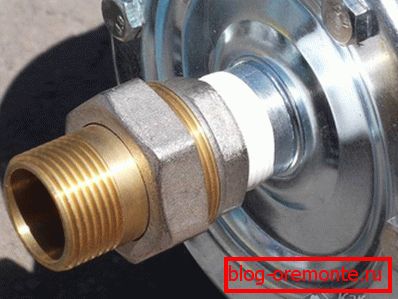

Tenga en cuenta que el interruptor de presión está conectado al acumulador de presión no directamente, sino a través de un adaptador especial llamado "American". El uso de un elemento de transición facilita el desmontaje de la conexión si es necesario y también simplifica enormemente todas las operaciones para conectar y configurar la automatización.

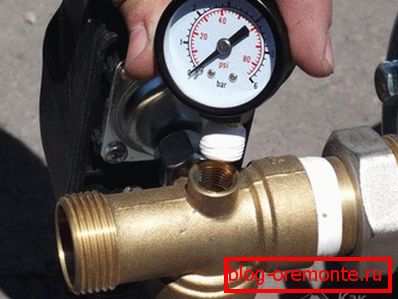

Al instalar el interruptor de presión, intente colocarlo de tal manera que, de ser necesario, pueda "tomar" el manómetro en cualquier momento (sin caer al fondo del pozo). También debe prestar atención al hecho de que la confiabilidad y la estanqueidad de la conexión del relé con el fleje deben estar provistas de una junta especial.

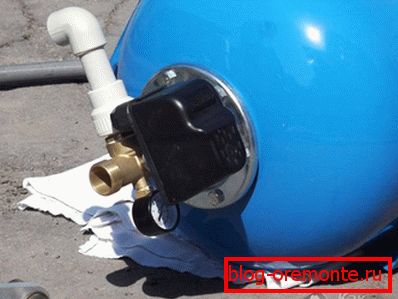

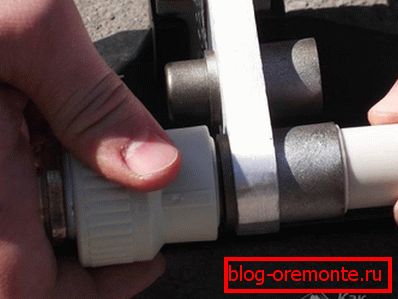

En el futuro, para formar una línea de agua para el consumidor (conectada a la salida del interruptor de presión), tendrá que hacer un doblez especial compuesto de la conexión y una pieza de tubo de plástico. Al final del tubo de plástico, se suelda un manguito con una rosca externa (tipo MPH), que está unido herméticamente a la salida del interruptor de presión (ver foto de la izquierda).

En esta parte del trabajo que se debe realizar fuera del pozo, se puede considerar completado.

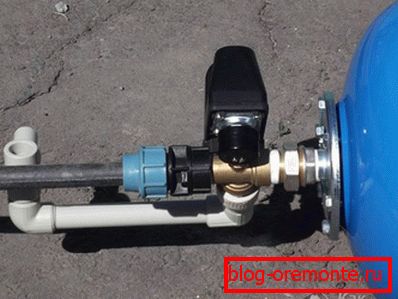

Estructura de la foto

Conexión de la estructura a la bomba.

Todas las próximas operaciones para conectar la estructura ensamblada a la bomba deberán realizarse directamente en el pozo. Si es necesario, puede romper (desoldar) el cableado existente en dos líneas separadas, una de las cuales va directamente a la casa, y la segunda se puede usar para regar el jardín. Para deshabilitar esta rama para el período de invierno, es necesario proporcionar una válvula de cierre separada.

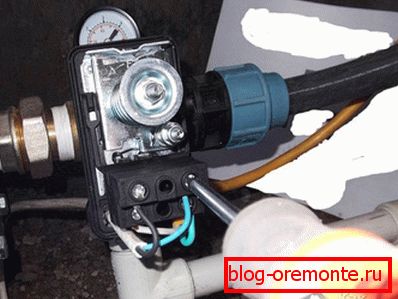

En la etapa final del trabajo de instalación, debe conectar la parte eléctrica del circuito al interruptor de presión. Para hacer esto, en primer lugar, es necesario quitar la cubierta del regulador, asegurando así el libre acceso a los terminales de conexión del dispositivo.

En la parte inferior de la carcasa hay aberturas para la entrada de cables de alimentación y un cable de señal de la bomba. Introduzca cuidadosamente todos los cables en estos orificios y conecte sus extremos a los terminales apropiados. La mayoría de las veces, los terminales para conectar el cable de señal de la bomba se designan como "MOTOR", y los terminales para conectar el cable de red - como "LÍNEA".

Al finalizar estos trabajos, solo tendrá que reemplazar la cubierta del relé-regulador.

El video

El ensamblaje del grupo de bombas para conectar una bomba sumergible se muestra aquí:

Continuación del video:
