¿cuál es la pendiente de la tubería de alcantarillado debe

En el diseño y la posterior instalación del sistema de alcantarillado, debe conocer la inclinación correcta de la tubería de alcantarillado. El sistema es la gravedad, los drenajes se mueven a través de las tuberías bajo la influencia de la gravedad. Si no se elige la inclinación de la tubería, se puede producir un mal funcionamiento del sistema de alcantarillado. La pendiente de la tubería de alcantarillado debe ser y cómo elegirla correctamente: aprenderá sobre esto leyendo el artículo.

No muchos rusos pueden pagar alcantarillas a presión en la construcción privada. Al diseñar un sistema de alcantarillado de flujo libre, lo principal es calcular correctamente el ángulo en el que deben montarse las tuberías de alcantarillado. Los errores están plagados de fallas en el sistema, e incluso la imposibilidad de su uso.

¿Cómo funciona el sistema de aguas residuales?

La red de tuberías que desvía las aguas residuales de los dispositivos sanitarios a la planta de tratamiento forma un sistema de aguas residuales. A diferencia de medir varios ángulos en grados, la pendiente de una tubería de alcantarillado se define en cm por metro de tubería.

El agua no fluye por la colina, por lo que la tubería se monta bajo una pendiente y los drenajes se mueven por gravedad a través de las tuberías. Parecería que la conclusión se sugiere: cuanto mayor sea el sesgo, mejor, pero este no es el caso. Los desagües de aguas residuales tienen varias inclusiones: basura, grasa, trozos de comida. Si todo esto se asienta en la tubería, con el tiempo el paso estará completamente obstruido y el agua no podrá ir a la planta de tratamiento. El sistema funcionará bien si selecciona la velocidad óptima del flujo de aguas residuales a través de las tuberías de alcantarillado, y está regulado por el ángulo de la tubería. La velocidad de 1 m / s es óptima para el fluido en el sistema de alcantarillado sin presión. A esta velocidad, el agua lavará todas las aguas residuales en un tanque séptico. El sistema de alcantarillado se autolimpiará y los bloqueos pueden ocurrir solo en casos extraordinarios. No necesitarás luchar constantemente contra ellos.

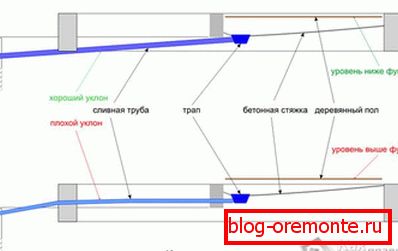

La pendiente de la tubería se hace insuficiente, ¿qué sucede en este caso? El agua no podrá expulsar todos los sólidos, se precipitarán y formarán un bloqueo en la tubería de alcantarillado.

La pendiente del sistema de aguas residuales de flujo libre se hace grande, pero luego pueden surgir varios problemas:

• La velocidad del agua será grande, simplemente no tiene tiempo para limpiar los sólidos e impuros;
• una gran inclinación de la tubería puede provocar interrupciones en las compuertas de agua durante la descarga, y esto dará lugar a la aparición de un olor específico a aguas residuales en la habitación.

Cálculo de la pendiente

La pendiente de la tubería de alcantarillado se determina en centímetros. Para comprender mejor la designación de la pendiente de la tubería, considere un ejemplo simple. La pendiente de la tubería es de 0.04 cm. Esto significa que la altura de la diapositiva es de 4 cm por metro de tubería de alcantarillado. La longitud de la tubería es de 4 m, lo que significa que su punto inferior está 16 cm por debajo del superior (4x4 = 16).

Determinar la pendiente óptima de la tubería en la habitación ayudará a calcular el grado de llenado de la tubería. No entres en cálculos matemáticos. La capacidad de llenado para tubos de plástico lisos es de 0.5, y para tubos con una superficie desigual y rugosa de 0.6

Estos indicadores de llenado de tubería permiten que el fluido se mueva a través de tuberías de alcantarillado a una velocidad óptima.

Valores de rampa

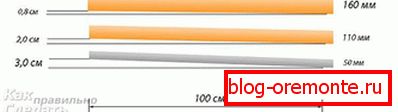

La pendiente de la tubería depende del diámetro de la tubería. Existen normas de pendiente de tubería:

• sección de tubo de 50 mm, ángulo de inclinación de 0.03;
• Sección del tubo 85-100 mm, ángulo de inclinación 0.02.

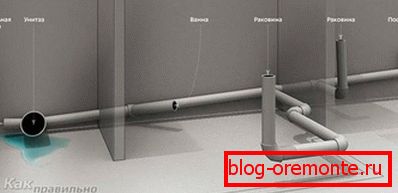

Curvas estándar para aparatos sanitarios.

• lavabo, la extracción de tuberías se hace diámetro, que equivale a 40-50 mm con un ángulo de inclinación 0, 025-0.035;
• la taza del inodoro, tubo con una sección transversal de 100 mm se usa para la extracción, inclinación 0, 012-0.02

Al instalar aguas residuales de flujo libre, la elección de la inclinación de las tuberías ubicadas fuera del edificio juega un papel importante. Normalmente, estas tuberías tienen un diámetro mayor que las tuberías de la alcantarilla. Cuando instale tuberías con una sección transversal de 150 mm, observe el ángulo de inclinación de 0.008; en casos excepcionales, 0.007. Si utiliza una sección transversal de 200 mm para la instalación externa de aguas residuales, su inclinación óptima será 0.007 y el mínimo de 0.055.

El ángulo de inclinación máximo permitido de las tuberías de aguas residuales externas es 0, 15. Esto significa que el sistema de aguas residuales no puede funcionar de manera efectiva si la inclinación de las tuberías externas supera los 15 cm por metro de longitud.

Seleccione la pendiente correcta: una garantía de funcionamiento eficiente del sistema de alcantarillado de flujo libre. En caso de violación de las normas de cálculo e instalación, el funcionamiento de alta calidad del sistema es imposible, formará bloqueos constantemente.

Cuando instale el alcantarillado por su cuenta, cumpla estrictamente con todas las reglas y regulaciones, si contrató trabajadores, luego asegúrese de que los cumpla estrictamente y tendrá un sistema de alcantarillado en perfecto funcionamiento en su casa.

El video

En conclusión, ofrecemos, con fines informativos, ver un video sobre las reglas para instalar tuberías de alcantarillado:
