Conexión inferior de radiadores.

¿Qué hacer cuando el sistema de calefacción estropea el aspecto de la habitación? Si también puede ocultar las baterías de hierro fundido detrás de la pantalla, o instalar baterías más modernas, bimetálicas o de acero, en lugar de ellas, ¿qué pasa con las tuberías? Algunas personas las cubren con cortinas y cortinas, mientras que otras hacen la conexión inferior de los radiadores, como resultado de lo cual la sujeción de la batería es casi invisible.

Características de la conexión inferior.

 Tres formas de conectarse:

1. Conexión de radiadores ordinarios a través de los orificios inferiores.
2. Con la ayuda de un conjunto de componentes por debajo de radiadores de acero o bimetálicos.
3. Compre baterías que están diseñadas para tal conexión.

Ahora considere las formas, ventajas y desventajas de varios métodos de conexión inferior.

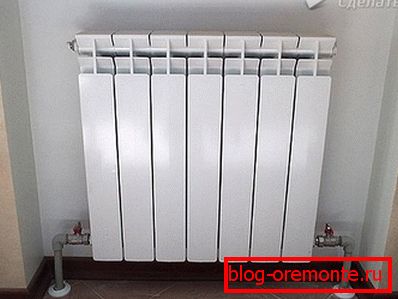

Conexión con grifos laterales.

La conexión en sí no es un gran problema. Las tuberías están ubicadas debajo del piso o escondidas en el piso. Se monta un radiador en la pared y se suministra una tubería a los orificios inferiores. Para poder extraer la batería sin detener el proceso de calentamiento, debe instalar en las dos válvulas de cierre laterales. En el orificio superior (sin importar de qué lado) se instale el respiradero.

Conectar usando el adaptador

A veces no es posible conectar un radiador ordinario conduciendo la tubería desde ambos lados. En este caso, puede utilizar el adaptador. Se atornilla en el orificio inferior y se introduce un tubo de acero inoxidable en el orificio superior. Al mismo adaptador, los tubos de calefacción están conectados a la parte inferior.

Obtendrá más información sobre este tipo de conexión al ver el video adjunto al final del artículo.

Conexión inferior con extensión de flujo.

La conexión inferior se puede hacer usando un cable de extensión de flujo. El dispositivo está torcido en el orificio inferior y no tiene ramas en la parte superior. La circulación del refrigerante se produce debido al hecho de que el agua, que pasa a través de un tubo en el centro del radiador, la deja al final del calentador, sube y exprime el agua fría a través de la abertura de salida del dispositivo.

Para los sistemas de gravedad, este tipo de conexión no es adecuado.

Conexión de baterías con menor suministro.

Ahora veamos un método de conexión por el fondo más eficiente y estéticamente aceptable: desde abajo, describiendo simultáneamente sus ventajas y desventajas.

Beneficios

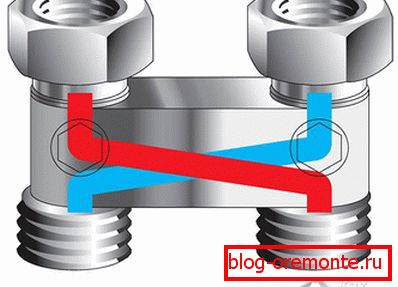

• Es posible instalar un adaptador de dirección de flujo.
• Ambos tubos de derivación van directamente de la batería al piso o a la pared (o tubos sobre el piso).
• Cuando compre radiadores con una conexión inferior, no debe preocuparse por comprar un termostato adecuado, ya que ya está instalado allí.

Desventajas

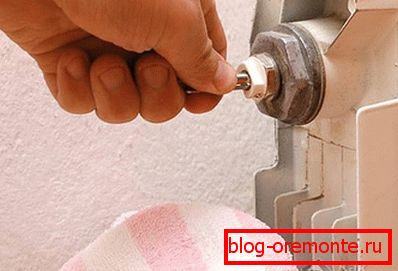

• Cada batería debe tener un respiradero instalado.
• El calentamiento es menos uniforme y no es tan efectivo.
• No se puede utilizar para el sistema de calentamiento por gravedad.
• Es necesario utilizar constantemente una bomba de circulación.

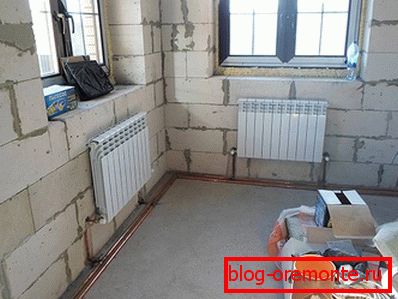

Normas para la ubicación de radiadores.

Independientemente del método elegido para conectar el radiador, debe ubicarse a cierta distancia de:

• paredes - 5 cm;
• un piso - 10 cm (la desviación en cualquier parte no se permite más de 2 cm);
• Alféizar de la ventana - 10 cm (se permite una distancia mínima de 5 cm).

Al comprar un soporte, es importante tener en cuenta el grosor del aislamiento instalado con una capa reflectante (si existe). En este caso, necesita ganchos-abrazaderas un poco más largas.

Instalación de sistema de calefacción con menor suministro.

Dependiendo del esquema elegido, la tubería se está instalando. Se puede guardar:

1. En el piso

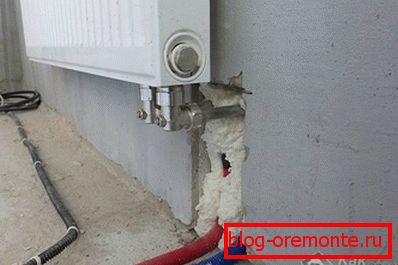

2. En la pared
3. Entre el piso y la batería.

La eficiencia del sistema de calefacción no afecta la ubicación de las tuberías; están ocultas por razones estéticas.

Es importante instalar primero las baterías, calculando su número para cada habitación y luego llevarles las tuberías.

Si cumple con las recomendaciones descritas en este artículo, no debería tener dificultades para instalar un sistema de calefacción con una conexión inferior.

Puede compartir su trabajo dejando un comentario al final del artículo. Es muy importante para nosotros que el material del artículo sea lo más completo y comprensible posible para cualquier persona que esté acostumbrada a hacer cualquier tipo de trabajo con sus propias manos.

El video

Vea cómo se pueden conectar los radiadores de la sección inferior:

Este video describe los beneficios de un radiador con una conexión inferior:
