Cómo instalar un radiador bimetálico.

16-05-2018

Útil

Habiendo pensado en hacer reparaciones en un apartamento o en una casa particular, muchas personas prestan atención al hecho de que las baterías de hierro fundido viejas no encajan en el interior. Pero no es solo belleza, porque la batería antigua se puede ocultar detrás de una pantalla hermosa. La mayoría de las veces, la necesidad de reemplazar las baterías surge del hecho de que los nuevos radiadores no solo funcionan de manera más eficiente, sino que también ahorran el combustible consumido para la calefacción. Este artículo discutirá cómo instalar un radiador bimetálico, sin recurrir a los servicios de profesionales calificados. Al hacer este trabajo usted mismo, no solo puede ahorrar en la instalación, sino también transformar la habitación.

Dispositivo y características

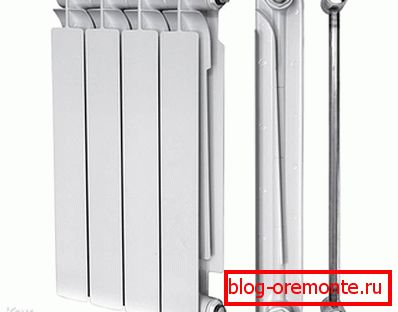

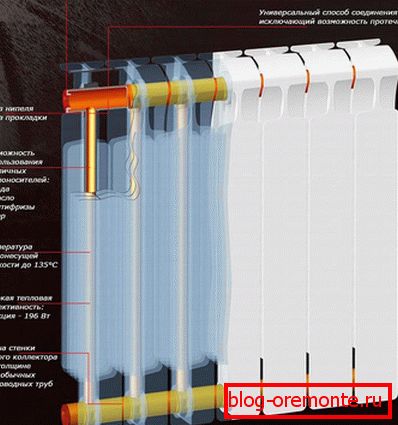

Una característica distintiva de un radiador bimetálico es su dispositivo: está hecho de dos tipos de metales. En la base se encuentra el núcleo (hecho de acero o cobre), a través del cual pasa el refrigerante. Una camisa de aluminio se coloca sobre el núcleo.

Al elegir los radiadores bimetálicos, es necesario aclarar si no son "semi-metálicos", los canales internos están hechos de tubos de acero y el resto es de aluminio. Dichos radiadores son menos duraderos, no son resistentes a los golpes de ariete y no soportan altas presiones.

Los radiadores bimetálicos son diferentes:

alta resistencia
Resistencia al agua caliente a alta presión (hasta 30 atm.);
larga vida útil (más de 20 años);
Corta distancia al centro, que contribuye a un calentamiento más eficiente de la habitación.
Utilizado en la fabricación de material de alta resistencia resistente a esfuerzos mecánicos.

Los tubos verticales de los radiadores tienen un diámetro pequeño, por lo que el volumen de refrigerante requerido para la operación se reduce significativamente.

También vale la pena mencionar que los radiadores, a pesar de su similitud externa, pueden diferir en el precio. Esto se debe al hecho de que en sistemas más baratos el ruido puede aparecer debido al hecho de que el acero y el aluminio se calientan simultáneamente. Los radiadores más caros están recubiertos con un revestimiento de polímero que puede amortiguar significativamente estos sonidos.

Determine el número de secciones

Para que la habitación tenga una temperatura agradable y, al mismo tiempo, la caldera no funcionara al límite de sus capacidades, es necesario realizar cálculos simples para poder calcular cuántas secciones se requieren para cada habitación. Es necesario averiguar el área de la habitación y la potencia de una sección separada del calentador.

El área de la habitación que aprendemos al multiplicar 3 lados: ancho, largo y alto.
La potencia del radiador se indica en el pasaporte del producto.

Ejemplo de cálculo

Por ejemplo, una habitación tiene dimensiones de 3? 4? 2,6 m. Al multiplicar estos números, obtenemos 31,2 m³.
Convencionalmente, asumimos que cada sección de un radiador bimetálico tiene una potencia de 200 vatios.
Para mayor comodidad de los cálculos, dividimos la potencia por 100: 200/100 = 2.
Ahora el área de la habitación se divide por la cifra resultante: 31.2 / 2 = 15.6.
La cifra resultante es el resultado, que refleja el número de secciones necesarias para la instalación en la sala.
Dado que no es realista adquirir 15.6 secciones, redondeamos la cifra. El resultado fue de 16 secciones.

El cálculo anterior del número de secciones para una habitación implica que las paredes están calientes y las ventanas no están fundidas. De lo contrario, habrá que aumentar el número de secciones del radiador.

Ubicacion

Al realizar el trabajo, es necesario utilizar SNiP 3.05.01-85, que contiene estándares para los sistemas de ingeniería sanitaria interna. Consideremos con más detalle estas normas y requisitos:

El radiador debe instalarse a cierta distancia de la pared (3-5 cm). Si el dispositivo se instala demasiado cerca, no habrá una buena circulación de aire, por lo que su eficiencia será menor.
La distancia del radiador al piso debe estar dentro de los 10 cm, y 8-12 cm desde el borde del umbral, de lo contrario, la eficiencia del intercambio de calor disminuirá.

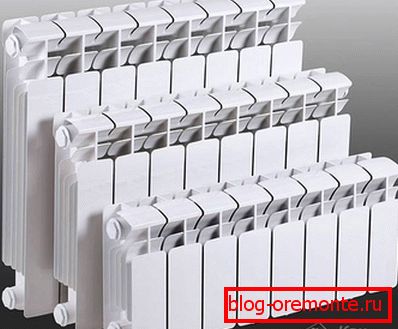

Los radiadores vienen en diferentes alturas, por lo que al elegir un producto, debe considerar la distancia desde el alféizar de la ventana hasta el piso.

Instalación de radiadores.

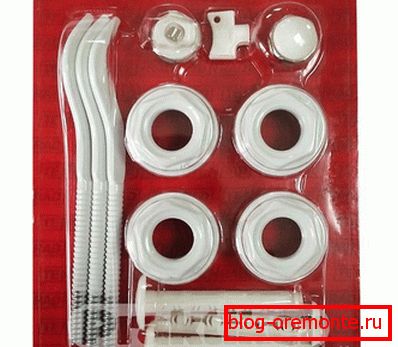

Está claro que el trabajo requerirá herramientas:

juego de llaves;
cinta métrica
perforador
lápiz simple;
martillo
Búlgaro

Si no se ha reemplazado toda la tubería, es necesario limpiar las comunicaciones a través de las cuales circulará el refrigerante e instalar un filtro en el elevador de suministro.

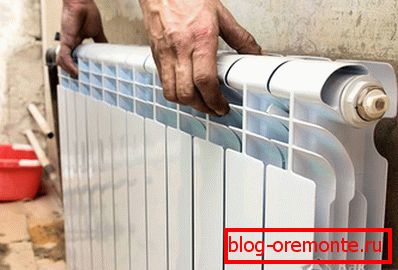

La instalación de radiadores bimetálicos se realiza en la siguiente secuencia:

De acuerdo con el plan, es necesario hacer marcas en las paredes, marcando los lugares donde se ubicarán los soportes, a una distancia tal entre ellos que estén ubicados entre las secciones de la batería.
En las marcas marcadas con un perforador, se perforan agujeros y se instala el montaje.
Si el radiador se compra desmontado o necesita aumentarse, entonces, armado con una llave del radiador, debe conectar las secciones, recordando que en un lado hay una rosca izquierda y en el otro derecho.

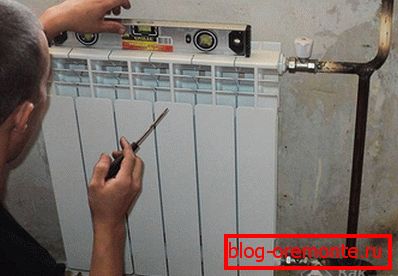

Los radiadores se montan en los ganchos, y su posición horizontal es verificada por el nivel del edificio.

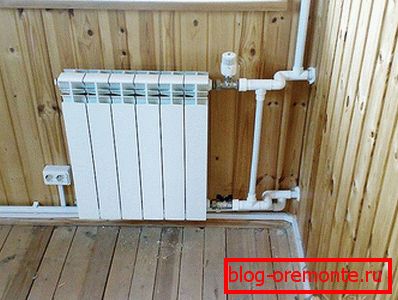

Ahora necesita conectar las comunicaciones de entrada y salida con el sistema de calefacción.

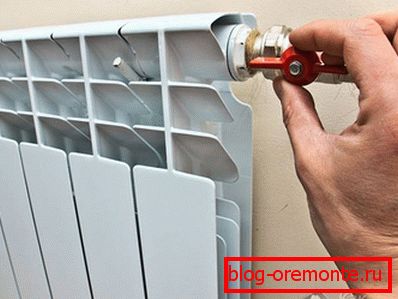

Las válvulas están instaladas válvulas.
En la parte superior del radiador, debe instalar una toma automática Mayevsky que libere aire de la batería.
Después de la instalación, el sistema se llena con agua y se verifica su estanqueidad (se pueden realizar pruebas de presión).

En una nota

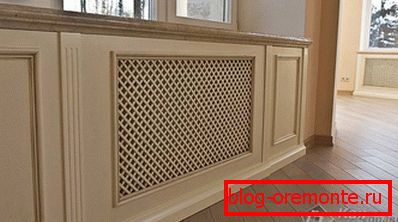

Los radiadores bimetálicos no se recomiendan para cerrar la pantalla, ya que reducirá significativamente el dispositivo de transferencia de calor. Además, si se instalan reguladores automáticos, se activarán por un cambio de temperatura debajo de la pantalla y no en el interior.
Si necesita instalar más de diez secciones para calentar el espacio, no necesita combinarlas en una sola batería. La eficiencia de este conjunto será sensible a menos de dos baterías con el mismo número de secciones.
Si el aire es forzado a salir del sistema con demasiada frecuencia, esto puede ser un signo de un mal funcionamiento (se rompe la estanqueidad de la caldera o el radiador).
El trabajo de instalación se realiza mejor en esa época del año cuando no hay calefacción.

El video

Vea cómo puede instalar de forma independiente un radiador de calefacción bimetálico en tuberías de metal sin utilizar soldadura:
