Cómo instalar tú mismo una antena parabólica

16-04-2018

Útil

Si hace algunos años las antenas parabólicas eran un elemento de lujo, hoy en día todos pueden permitirse una televisión de este tipo. Dichas placas reciben transmisión de un satélite que se encuentra sobre el ecuador en una órbita geoestacionaria. Gracias a esto, puede obtener una gran cantidad de canales y una excelente calidad de imagen. Todo lo que necesita es comprar una antena especial, un sintonizador y montarlo y conectarlo todo. A menudo, las empresas dedicadas a la venta de dichas placas, ofrecen servicios para su instalación. Pero para esto hay que pagar. Para ahorrar fondos, puedes montarlo tú mismo. No se requieren habilidades especiales para esto.

Conceptos basicos

Para empezar, echemos un vistazo a los conceptos básicos que mencionaremos en el curso del trabajo:

TV satelital - está en órbita de la Tierra y envía una señal de televisión al territorio condicionado usando un transpondedor. Todos los satélites están ubicados en la misma latitud, ya que están ubicados en el ecuador, pero tienen una longitud diferente.
Transpondedor - Transceptor ubicado en el satélite.
Antena parabólica - el elemento principal que permite al suscriptor recibir una señal de órbita. "Recopila" la señal de toda la superficie y la enfoca en un punto determinado donde se encuentra el convertidor.
Convertidor - El dispositivo montado en el soporte, recibe la señal reflejada por la antena.

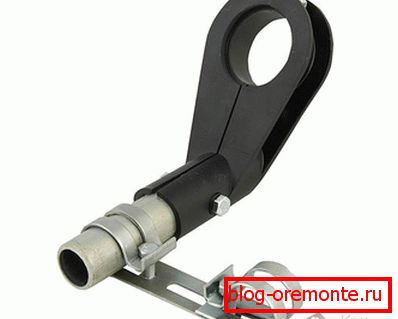

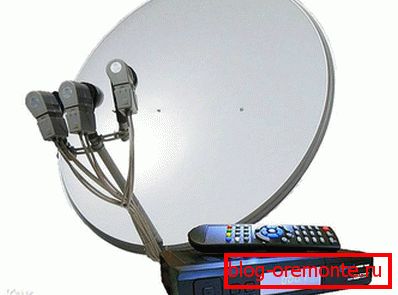

Multifeed - Un dispositivo que contiene convertidores adicionales. Dado que los satélites en órbita se encuentran cerca, en una placa puede recibir la recepción de varias fuentes. En este caso, 3 convertidores están instalados en una antena.
Disek - un dispositivo que cambia la señal de 3 o más convertidores a un cable. El sintonizador actúa para recibir una señal de una sola fuente, transmitida por un convertidor. Conectando una de varias fuentes se activa el disco.

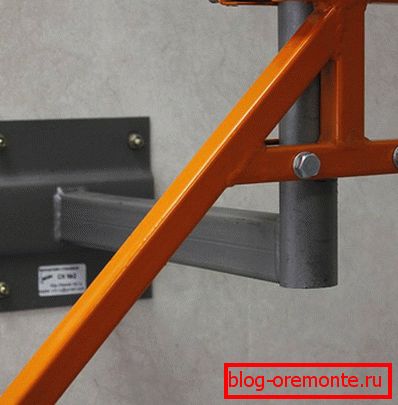

Soporte - El titular habitual. Está hecho de metal y montado en una pared u otra superficie.

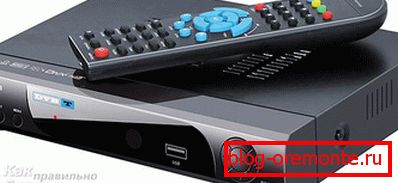

Receptor (sintonizador) - El dispositivo que recibe la señal procedente del convertidor. Gracias a él, la señal se envía al televisor, y vemos la imagen y escuchamos el sonido.

Saber todo esto no es necesario, pero aún así tendrá una idea de cómo funciona el sistema. Entonces la instalación será más productiva y rápida.

Equipos y herramientas necesarias.

Cuando selecciona la antena deseada, echa un vistazo a su conjunto completo. Esto es principalmente:

Directamente antena parabólica (espejo).

Uno o más convertidores (según la elección).

Multífida. Si la antena seleccionada es para 3 satélites, dos paquetes de alimentación múltiple están incluidos en el paquete.

Disek, для соединения трех конверторов к 1 кабелю.

Cable para conectar el sintonizador con el convertidor.

Soporte para el montaje y otros elementos de fijación.

Conector (F-k) para conectar un cable con un sintonizador, un convertidor y un disco. Un total de 8 piezas.

Anclajes, asegurando el soporte a la superficie.

Sintonizador

Si algo no está incluido, debe comprarse por separado. Estos son los detalles que necesita para realizar la instalación de una antena parabólica.

Para trabajar necesitas el siguiente conjunto de herramientas:

destornillador
un cuchillo
cortadores
llave en 13;
llave a 10 - 2 rpm;
taladro de percusión o taladro de percusión;
El taladro poitsitovy - 12 mm.

Una vez que haya preparado todas las piezas y herramientas necesarias, puede continuar con el proceso de instalación.

Etapa 1: Selección de ubicación

Primero debe decidir el lugar donde se montará la placa. La condición principal es que debe dirigirse hacia la fuente de la señal. En el camino de una línea imaginaria no debe haber objetos extraños: otras casas, árboles, torres, etc. Es importante saber una regla: todos los satélites están ubicados en el lado sur. Para determinar exactamente dónde está la fuente de la señal y dónde enviar la antena, mire los platos instalados por sus vecinos. De la misma manera, ponte y tu. En el caso de que no haya vecinos, puede usar el programa "Alineación de la antena satelital". Se puede encontrar en internet. Gracias a ello, puede calcular con precisión el acimut y el ángulo para una instalación adecuada.

Si hablamos de la ubicación, la instalación de antenas en el techo de la casa le evitará problemas con el bloqueo de la zona de visibilidad del satélite. En este caso, los árboles y otros obstáculos no tienen miedo, pero tienen que lanzar un cable grande, especialmente si usted vive en los primeros pisos del edificio. Más conveniente cuando el plato se encuentra cerca de la TV. Entonces será mucho más conveniente instalarlo y configurarlo. Pero, una vez más, debe asegurarse de que no haya interferencias.

La mayoría de las veces, la antena se instala en una pared cerca de una ventana, balcón o galería, o en el techo. No se recomienda fijarlo dentro de la logia o balcón, así como en lugares donde estará expuesto a un ingreso intensivo de agua (bajo desagües de agua o pendientes de techos).

Etapa 2: Asamblea de la antena

Ahora necesitas reunir todos los detalles de la antena juntos. Para saber cómo hacerlo correctamente, puede utilizar las instrucciones, que necesariamente deben incluirse.

Para el inicio se va a montar (tubo) para sujetar el espejo (placas). El kit debe tener sujetadores (tuercas, pernos, pernos y tornillos), con los cuales se conecta el sujetador terminado. Sujete todo con firmeza para que, bajo la influencia de las condiciones climáticas, todo no se afloje ni se rompa. No apriete demasiado las tuercas de ajuste para que la antena pueda moverse hacia arriba y hacia abajo al sintonizar.
Ahora el tubo está montado soporte para el soporte. Debe tener agujeros especiales donde se insertarán los tornillos. Es allí donde necesitas arreglar el montaje.
Si tiene un convertidor, móntelo en el soporte. Para evitar la precipitación, fíjelo con el conector hacia abajo. Si hay varios conectores, necesita ensamblar un multifedi. Toma dos multifids e instala convertidores en ellos. Asegure todo con sujetadores. Cuando se ensamblan las cabezas, se pueden montar en la antena.
Coloque la multifida en el tubo de montaje y fíjela. Dado que todos los sujetadores son pernos, tuercas y tornillos, solo se necesitará un destornillador y llaves para la operación. Con su ayuda se atan todos los elementos.

Es hora de pelar los cables para conectar los conectores a ellos. Con un cuchillo, retire la capa superior de aislamiento, retrocediendo desde el extremo de aproximadamente 1,5 cm. Quitando el aislamiento, verá la trenza. Debe estar doblado hacia atrás. Lo mismo se debe hacer con la lámina debajo de la vaina. Queda por exponer el alambre, que se encuentra debajo de la segunda capa aislante. Retroceda 1 cm y retire la capa.

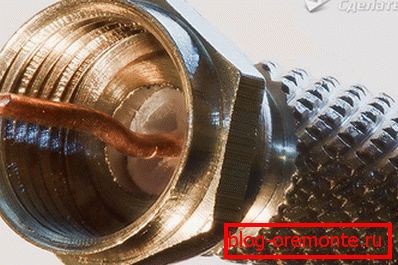

Atornille el conector F en el extremo del cable. Si el cable está demasiado lejos, se puede cortar, dejando unos pocos milímetros desde el borde del conector. Es mejor sellar la junta con un tubo de encogimiento térmico o una cinta aislante con una capa de silicona aplicada. Si tiene una antena para 1 satélite, entonces el cable se puede conectar al conector, si es que hay varios, realizamos las mismas manipulaciones con otros cables. Si tenía un cable sólido, corte tantas piezas como tenga convertidores. El tamaño de uno de estos cables puede ser de aproximadamente 1 m. Se moverá desde el convertidor a la unidad.
En la parte inferior de la antena sujetar el disco. Utilice abrazaderas de construcción para esto. Luego conecte todos los cables a él, atornille el conector F en la rosca. Desde los cables conductores de diskee hasta las cabezas y conéctelos.

Para que los cables no cuelguen, se pueden fijar a la tubería con cinta aislante o abrazaderas de construcción.

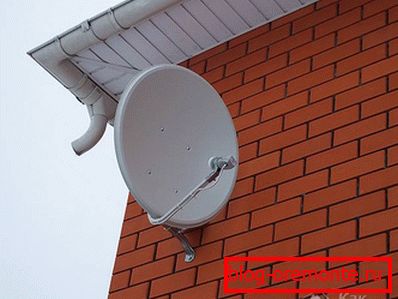

Etapa 3: Sujete la placa.

Si vives en una casa privada o en el primer piso, este trabajo se puede realizar fácilmente. Si estás en pisos más altos, ese trabajo puede ser muy peligroso. Tomar precauciones Usa cinturones para protegerte.

Los agujeros se perforan en el lugar que has elegido. Coloque el soporte y marque la ubicación de los orificios con un lápiz u objeto afilado.
Tome un puñetazo y haga agujeros en los lugares designados.
Fije el soporte a la pared con clavijas o pernos de anclaje.
Cuelgue la antena en el soporte y apriete los sujetadores. No es necesario sujetar firmemente para que el ajuste permanezca.
Ahora conecte el cable principal a la unidad (esto podría hacerse tanto al final como en la etapa de ensamblaje).

Ahora la placa está fija y lista para recibir una señal. Pero para hacer esto correctamente, necesitas configurarlo.

Etapa 4: Configuración de la antena

Ahora es necesario configurar la antena para que capte la señal del satélite y la transmita directamente al sintonizador. Será inconveniente hacerlo usted mismo, ya que tendrá que colocar un televisor cerca de usted. Si hay un amigo o familiar cerca de usted, él puede ayudarlo dando órdenes.

Entonces, primero conecte el sintonizador al televisor. Esto se puede hacer con el cable "tulip" o SCART - SCART. Luego atornille el cable principal de la antena en el conector correspondiente en el sintonizador (tiene la inscripción LNB IN).
Encienda el televisor y el sintonizador. Ahora puedes ver la imagen que vendrá.

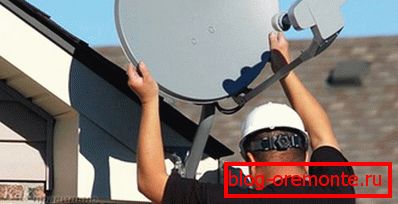

Mueva lentamente el plato vertical u horizontalmente alrededor del lugar donde se ubicará el satélite. Cuando aparezca la señal, calibre la imagen para que obtenga la imagen perfecta.
Solo queda sujetar de forma segura todas las tuercas restantes para fijar la antena en el lugar correcto.
