Como hacer un sistema de truss 2.
Durante la construcción del techo de la casa, la instalación del sistema de vigas se considera el paso más crucial y difícil. El mantenimiento del techo se asocia con cargas constantes y periódicas en forma de nieve o ráfagas de viento.
Para descubrir cómo hacer un sistema de truss con sus propias manos, debe decidir sobre sus componentes. El marco de viga se utiliza para cualquier tipo de techo, se diferencia por el nivel de complejidad durante la instalación. Cobertizos y techos a dos aguas se consideran estructuras simples. Los techos de cadera o cadera proporcionan un techo confiable, pero son difíciles de calcular e instalar vigas.
Al elegir el tamaño del material para el marco hay que tener en cuenta muchos factores. La sección transversal de las vigas y la base de soporte deben soportar el peso del techo, las cargas climáticas, la masa de dispositivos instalados en el techo (si se instalará alguno).
Elementos principales
Los siguientes elementos son necesarios para el esqueleto del techo a dos aguas:
- Mauerlat es una madera de tamaño significativo 150-150 mm o 200 mm 200 mm, que se coloca y fija a lo largo del perímetro de las paredes Conecta el sistema de techo y la estructura del edificio en una estructura general, distribuye la carga ejercida en las paredes.
- La cresta es el punto más alto del techo, donde las patas de la viga están conectadas. La viga longitudinal ayuda a mantener la estructura, proporciona estabilidad bajo cargas de viento.
- Rafters - están hechos de tablas con una sección de 70-150 mm, tienen toda la carga. Las tablas son patas de truss, que se montan en incrementos de no menos de 60 cm.
- Lezhine - la barra que es paralela a la moda. Sus dimensiones son iguales a la placa de potencia. La Cuaresma es un soporte para racks y otros elementos.
- Apretar - la barra transversal de las tablas que conectan el pie de viga.
- Bastidores: las barras, instaladas verticalmente, se instalan para soportar la viga de cumbrera.
- Alero - partes de vigas, que sobresalen de la pared. Te permiten desviar la precipitación de la casa.
- Los puntales - se utilizan para reforzar las vigas, le permiten crear estructuras duraderas.
- Cajas de cartón necesarias para atar vigas y colocar material para techos.
- Filly - cuando la longitud de las vigas no es suficiente para el voladizo, rellene las tablas adicionales "filly".
Variedades de sistemas de techo.
Para el marco del dispositivo, el techo a dos aguas usa varios tipos de sistemas de techo.
De lado: la elección de este diseño implica la presencia de un soporte en forma de pared en el centro del edificio. Obtienen tres puntos de apoyo y solo están sujetos a flexión. La parte superior de la pata de apoyo descansa sobre la viga y la parte inferior sobre la placa de potencia. Este sistema le permite utilizar madera más delgada, reducir costos y realizar una construcción de menos peso.
Colgante: las patas de la armadura dependen únicamente de las paredes, por lo que están bajo una carga pesada. Para dar fuerza conecte apretando. Tales vigas generalmente se recolectan en la parte inferior y se sirven directamente para su instalación.
Las formas complejas de techos requieren soluciones no estándar, para las cuales se utilizan combinaciones de acristalamiento para colgar y paredes.
Al instalar el techo de cuatro lados, el marco principal son las vigas diagonales que conectan la viga de cumbrera y las esquinas del edificio. Se apoyan en escaleras: vigas cortas, que junto con vigas laterales comunes forman la base de la pendiente del techo.
Preparación de materiales

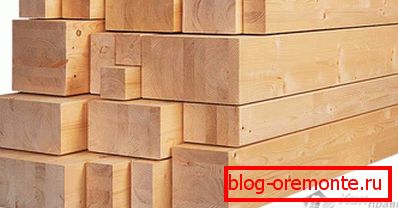

La vida útil de la construcción del armazón depende de la calidad de la madera aserrada y su procesamiento. Para elementos estructurales es necesario seleccionar madera seca, con un nivel de humedad inferior al 22%. Debe ser suave y sin nudos. Antes de la instalación, todas las piezas se tratan con dos capas de antisépticos y medios que evitan que se quemen. Cuando se procesa, vale la pena usar un pincel, pero no un spray, entonces la composición se absorbe mejor. Al elegir la madera, se prefiere la madera de coníferas.
Monte
La durabilidad de la estructura asegurará la correcta instalación del sistema de truss con sus propias manos. Para conectar las vigas, utilice diferentes tipos de fijaciones: soportes, clavos, piezas de acero moldeadas, ángulos y platino, que se sujetan con tornillos.
Sección transversal
Las dimensiones de la madera utilizada para las vigas están influenciadas por:
- tamaño del tramo;
- carga constante en el techo;
- impacto de las condiciones climáticas;
- el ángulo de la pendiente y la inclinación de las patas de armadura de montaje.
La carga permanente se calcula a partir del peso total del material del techo, el aislamiento y la impermeabilización. Con el aumento de la distancia entre las vigas, se requiere un material de sección más grande. El coeficiente de carga de viento y nieve necesariamente colocado en el cálculo de la sección transversal. El tamaño común de las vigas es de 50-150 mm y 60-200 mm.
Longitud de balsa
La base del techo a dos aguas simétricas es un triángulo isósceles. Sabiendo la altura de la cresta, puede calcular la longitud de la viga por el teorema de Pitágoras. En este caso, es una hipotenusa, y la mitad del ancho de la dama y la altura del techo son las patas.
Instalación de vigas
El primer paso para instalar un sistema de armadura para cualquier tipo de techo es la instalación y el montaje de la placa de alimentación. Debajo de ella debe caber la impermeabilización en forma de material para techos. Esta madera requiere la perforación de orificios a lo largo de la longitud, en la cual se insertan los pernos de la mampostería y se aprietan con una tuerca.

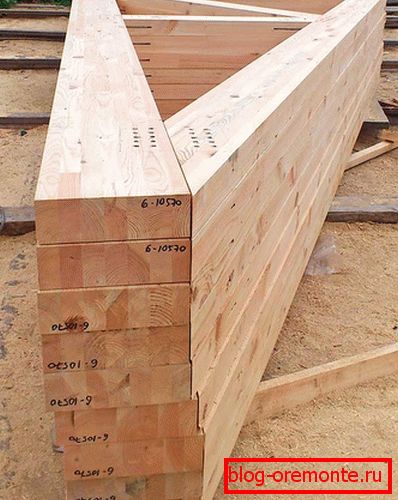

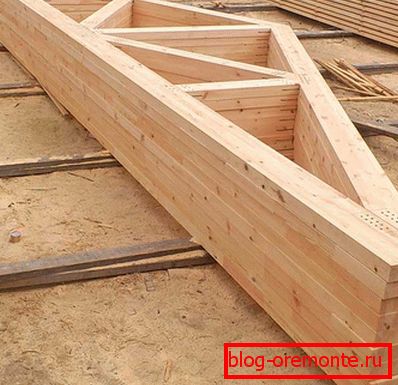

Una vez que han creado la base para el marco, hacen una plantilla según la cual todas las patas de la viga para el sistema de suspensión se ensamblan en el suelo. Para crear una muestra, tome dos tablas delgadas de vigas de igual longitud y fíjelas en los extremos con un clavo. Esta pieza de trabajo se ajusta al ancho de la viga, y el ángulo resultante se fija por piezas del tablero.
Para marcar las gubias de montaje en las vigas superior e inferior, se utiliza la segunda plantilla. Su base es el contrachapado. Cuando recoja sus piernas, debe seguir estrictamente el patrón para no tener que rehacer la estructura. La parte superior de las vigas está conectada con una placa de madera o metal.
Si los trusses ensamblados tienen un peso significativo, tendrá que usar equipo o dispositivos para levantar.
El primer par de vigas está instalado en frontales opuestos. Se fija por puntales temporales y se exhibe por nivel. Una cuerda se dibuja entre las piernas como una guía para instalar los armazones restantes. El diseño está conectado por pernos, puntales y soportes.
Con un tramo pequeño, las vigas no se sujetan con una viga de cumbrera. Un techo con una anchura de más de cinco metros requiere reforzar la estructura con una viga de cumbrera. Esta madera se sujeta bajo las vigas y por encima de ellas. La conexión se produce con corte y placas. Con una gran longitud de vigas, se instalan postes de soporte para evitar la flacidez.
La finalización de la instalación del sistema de truss será el montaje de cajas.
Para saber cómo realizar correctamente la estructura de truss, puede ver un video que cuenta las etapas del trabajo.
El video
El autor del video estableció un objetivo, sin atraer constructores profesionales, para construir de forma rápida y económica un techo bueno y confiable con sus propias manos. Lo que hizo él, lo aprenderás viendo el video:
