Cómo hacer un diseño de base.
Las estructuras de cualquier escala deben basarse en una base sólida y confiable. La durabilidad de la casa depende de la confiabilidad y calidad de la base. Para no encontrar los errores más comunes, es necesario saber cómo marcar correctamente los cimientos para el futuro edificio.

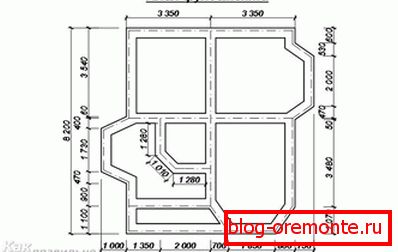

Documentos del proyecto
Al comenzar a trabajar en el diseño de la base, debe resolver el problema con la documentación del proyecto.
Una vez que haya marcado la base, puede estar seguro de que:
- No tendrás dificultades en la construcción de muros;
- La compra de materiales de construcción será mucho más barata;
- Dado que la construcción de la casa se llevará a cabo de acuerdo con el proyecto, no enfrentará sorpresas desagradables.
En la preparación de los documentos del proyecto, un factor importante no es solo la textura de los materiales de construcción, sino también los parámetros. Suponiendo la menor inexactitud durante la construcción de la marca de cimentación, la construcción de la estructura de soporte irá en contra del proyecto.
Eventos preliminares:
- Antes de comenzar a colocar los cimientos, es necesario determinar la ubicación del futuro edificio eligiendo una plataforma plana para esto.
- Luego decida el tipo de cimentación y sus dimensiones. La elección debe depender de las condiciones climáticas y la masa del futuro hogar.
- Después de completar los dos primeros pasos, puede comenzar a marcar el primer muro, sin importar cuál sea: atrás, lateral o frontal.

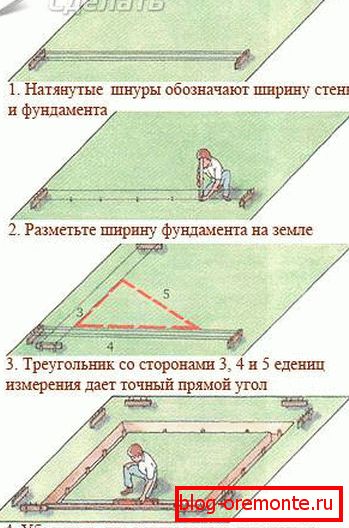

Marcación de la Fundación Paso a Paso
En las ubicaciones de los ángulos deseados, se introducen las cuñas y luego se tensa el cable entre ellas. El rectángulo resultante será la dirección de los futuros muros.
En la fabricación de marcas debajo de la base de la tira, es necesario hacer un margen desde la longitud de las paredes hasta 1 metro.
La colocación de la cimentación prevé la excavación de una cierta cantidad de suelo. Por lo tanto, al instalar estacas según las dimensiones exactas, al cavar, caerán y confundirá todas las marcas.
Al marcar la base columnar no se requiere stock adicional, por lo tanto, es más difícil de ensamblarlo.
Hacer marcas
Al estirar el primer cordón y marcar la ubicación del primer muro, obtendrá un punto de referencia. A continuación, determine el lugar en el que se ubicará la esquina de la cimentación. Una vez determinado este punto, márquelo con una clavija y luego mida la longitud del muro futuro. Al final de esto, obtendrás una segunda esquina de la base.
La calidad de los cimientos tendidos dependerá de la confiabilidad de la estructura futura.
Se repite un procedimiento similar para la segunda pared, ubicada perpendicular. Para hacer esto, se marcan tres unos en el primer cordón, que deben estar ubicados lejos uno del otro para obtener un ángulo recto.
Es decir, si la unidad es igual a un metro, es necesario instalar clavijas cada tres metros.
Mida cuatro metros desde el punto de conexión de los cables y el martillo en una clavija. Cuando mida la distancia entre las estacas, debe obtener un valor igual a cinco metros (la distancia se mide utilizando una cinta métrica con un compañero).
Continúe de la misma manera: marque tres metros desde la intersección en el primer cordón y cuatro en el segundo. Nuevamente, mata la distancia entre los dos polos. Dichas mediciones se realizan para obtener un valor de cinco metros.
Solo en este caso es posible afirmar sobre el marcado de base ejecutado correctamente y su disposición perpendicular.
Después de medir la longitud de la segunda pared, la clavija también se introduce, formando así el tercer ángulo. Después de esto, solo será necesario determinar la ubicación de la última, cuarta esquina, con lo que no debería ser difícil incluso para los principiantes. Él estará en la intersección de la tercera y cuarta cuerdas.
Si después del primer intento no has logrado el resultado deseado, no debes desesperarte. Todos los defectos se pueden arreglar fácilmente. Cuando la distancia desde el cable al cable es menor que el valor requerido (5 metros), verifique la precisión del ángulo, debe ser exactamente de 90 grados. Para lograr el ángulo deseado, mueva un extremo del segundo cable a la dirección deseada hasta obtener el resultado deseado.
El método anterior es adecuado para la marcación externa de cimientos. Para realizar el marcado en el perímetro interno, debe actuar de manera diferente. Al elegir un tipo de cimentación de losa, es posible desplazarse con marcas de cimentación externas.
Para la fabricación del tipo de cinta de base, se requieren cálculos cuidadosos y el perímetro interno, teniendo en cuenta el ancho de la cinta de base.
Esto es todo lo que concierne a los puntos principales en el cálculo y fabricación de marcas de cimientos. Estos trabajos requieren el máximo cuidado y precisión, de lo contrario, la confiabilidad del edificio está fuera de discusión.
