Como hacer puertas batientes.

Cada parcela doméstica está equipada con estructuras de protección, como una cerca y una puerta. Hoy en día, existe una gran variedad de tecnologías y materiales que le permiten hacer que estos diseños sean especiales. Por ejemplo, si hablamos más allá de la puerta, hay bastantes de ellos, a saber, deslizamiento, deslizamiento, automático, con bisagras. En este artículo explicaremos cómo hacer puertas batientes con nuestras propias manos, consideremos el ejemplo de fabricación de puertas metálicas y automáticas, daremos fotos explicativas, diagramas y dibujos.

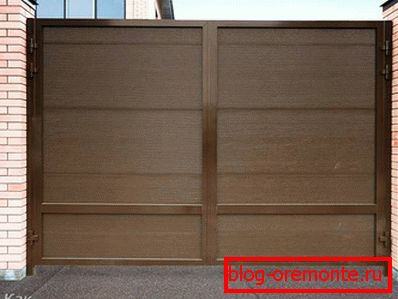

Características de diseño

Independientemente de la construcción elegida, se reserva el derecho de elegir el método de apertura: dentro o fuera del patio. Hacer una puerta batiente no es un problema. La forma clásica de las puertas batientes tiene una serie de características distintivas:

• Funcionalidad
• Conveniencia en la operación.
• La compacidad
• Falta de vigas y rodillos de dirección.
• No hay límites de tamaño.
• Posibilidad de utilizar diferentes materiales para la fabricación.
• La posibilidad de utilizar todo tipo de piezas para la decoración.

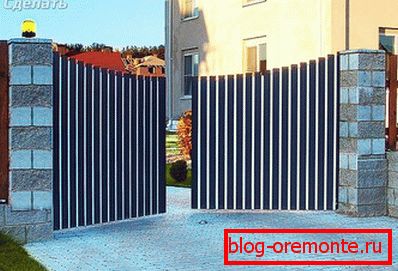

Tipos de estructuras metálicas.

Antes de proceder a la fabricación de la puerta, es importante determinar su diseño. La elección depende de la frecuencia de su funcionamiento. Se pueden hacer varios tipos de puertas de metal, consideramos cada una de ellas por separado.

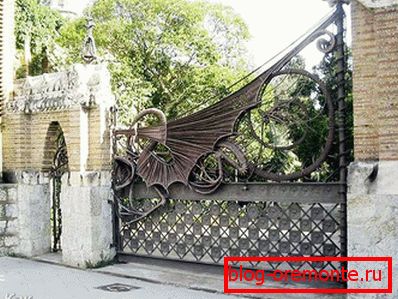

Hoja única

Este tipo de diseño no es tan popular. Representan un lienzo continuo. Para que funcionen bien, el pilar debe contar con un soporte seguro y se necesitará mucho dinero. Si se instala una puerta de este tipo en el garaje, entonces es necesario construir un marco de metal potente y bisagras fortificadas. Además, la desventaja es que es necesario disponer de suficiente espacio para abrir puertas batientes de una sola hoja.

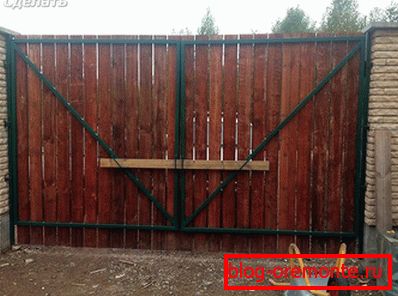

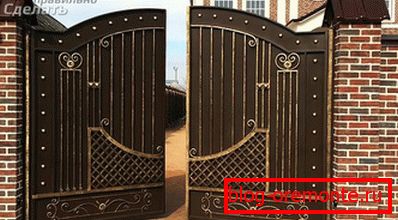

Bivalvos

El tipo más común y conveniente de puertas batientes. Sin ningún esfuerzo, se pueden hacer en casa. Además, su diseño incluye dos lonas idénticas. Por lo tanto, el marco está hecho de dos marcos, revestidos con material de hoja. A diferencia del diseño anterior, la apertura requerirá menos espacio libre.

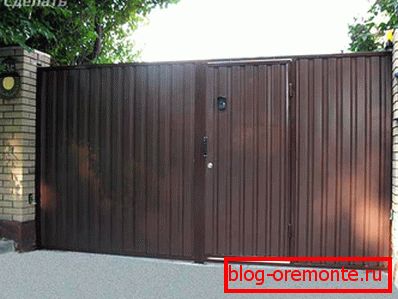

Doble con una ventanilla

Para el uso diario, estas puertas son muy convenientes. Por otra parte, se hacen en el mismo principio que la puerta doble ordinaria. La única diferencia es que en el lugar correcto, en una de las válvulas, se fija la viga adicional y el soporte para la instalación de la puerta. Si la puerta de dicho plan está montada en el garaje, entonces se utiliza el tipo de mortaja de ventanilla. En este caso, se corta un agujero en una de las hojas de la puerta y se instala una puerta.

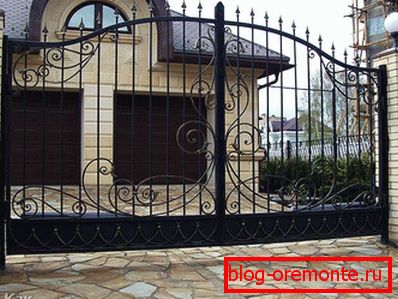

Las puertas batientes forjadas se hacen más por efecto estético. Si el diseño se realiza en forma de elementos cerrados, entonces se usa el forjado decorativo, pero a menudo se usa el tipo abierto de la puerta.

En cuanto al garaje, para su construcción se utiliza principalmente el tipo de puerta cerrada con elementos separados de forja.

Independientemente del tipo de construcción se pueden aislar puertas de garaje. Debido a esto, se mantendrá el calor en el garaje. Y su automóvil, si bien no estará expuesto a la corrosión debido a las fluctuaciones repentinas de la temperatura.

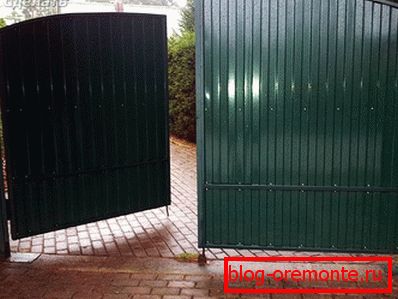

Fabricación de portones metálicos.

Al adherirse a las pautas que se detallan a continuación, podrá hacer sus propias puertas batientes de metal. Pero para esto es importante adherirse de cerca al dibujo / esquema de la construcción elegida. Si le resulta difícil diseñar su propio dibujo de puertas batientes, al final del artículo encontrará muchos esquemas que se pueden tomar como base. La base de la puerta será un marco de metal, que se monta en la abertura de la entrada. Si decide hacer una puerta en su jardín, puede construir inmediatamente una puerta con un portillo incorporado. Pero para esto necesitará instalar pilares fuertes que puedan soportar el peso de válvulas adicionales. También es necesario instalar soportes, para esto necesitarás:

• nivel de construcción y ruleta;
• tubo metalico 3 pzas. O 100 mm;
• pala
• ladrillo de revestimiento (en caso de que los soportes estén cerrados);
• Cemento, arena, piedra triturada y agua;
• fontaneria

Instalación de soportes

Trabajar en la fabricación de soportes de la siguiente manera:

1. Medir la brecha de entrada entre los bordes de la valla.
2. Ponga etiquetas para pilares de instalación.
3. En el lugar seleccionado cavar un agujero para la instalación de un poste de soporte.
4. El grosor de los tubos de soporte se selecciona según el peso de las puertas batientes.
5. Coloca los pilares en el foso, ajústalos al nivel. Pero precargar el fondo de la grava del hoyo.
6. Los pilares instalados deben ser vertidos con concreto preparado.
7. Para que los pilares se mantengan firmes, deben estar tapados con ladrillos en el agujero y al mismo tiempo se ajusta el nivel vertical.
8. De este modo, se completa la instalación y el hormigonado de los pilares.

Si la compuerta tiene una altura de 2 m, la profundidad del pozo debe ser de aproximadamente 1 m, y 100 mm de diámetro más ancha que el diámetro del tubo.

Ahora es el momento de empezar a hacer el marco de la puerta. Para ello necesitarás:

• hoja de metal, 2–3 mm de espesor;
• perfil metálico, ángulo y tubo;
• dispositivos de medición (nivel, cinta métrica);
• bisagras de metal;
• maquina de soldar

Si hace puertas batientes para el garaje, primero debe hacer un marco e instalarlo en la abertura. Está hecho de una esquina de metal de forma rectangular o cuadrada, dependiendo de la apertura del garaje.

En cuanto a la fabricación del marco para el garaje, es mejor hacerlos en dos copias. Asegure uno en el exterior de la abertura y el otro en el interior. Entre ellos, están conectados por tiras metálicas y soldadura.

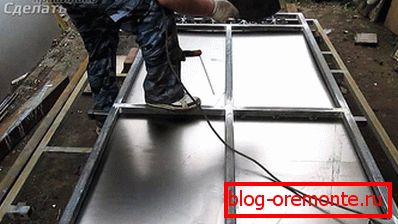

Paso a paso

El proceso de fabricación de las hojas de la puerta es el siguiente:

1. Extienda las esquinas o el tubo de perfil en una superficie plana y suelde la hoja de acuerdo con el dibujo.

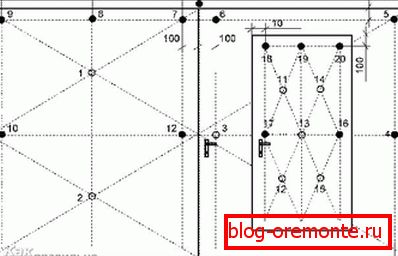

2. Para aumentar la resistencia de la estructura, los marcos se refuerzan con vigas diagonales.
3. Cuando el marco esté listo puedes enfundarlo.
4. Para molduras de puertas, utilice una hoja de metal con un grosor de 2 mm. No se recomiendan hojas demasiado gruesas, porque en este caso será necesario reforzar las patas de apoyo.
5. A continuación, necesita establecer el bucle. Suelde una mitad de la bisagra en el lugar correcto en el marco de la puerta y la otra en el poste de soporte.

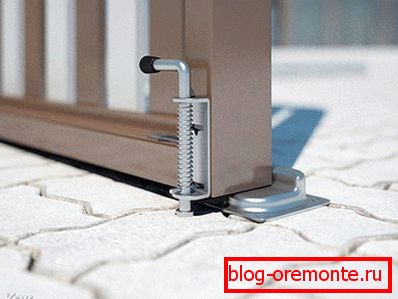

6. Al final, queda por instalar un bloqueo muerto y un portillo, hecho en el mismo principio que el marco principal.
7. La pintura de las puertas batientes se realiza en el suelo o ya en una posición suspendida. No hay mucha diferencia. Lo único que se debe tener en cuenta es que pintar en el limbo puede provocar la formación de gotas y flacidez. Por lo tanto, tenga cuidado al realizar este proceso de trabajo.

Así se hacen las puertas de metal.

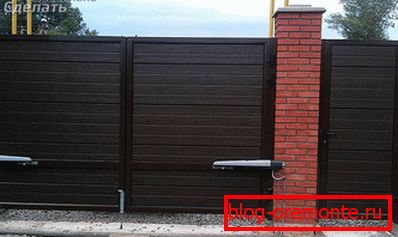

Puertas automáticas

Cada persona tiene un deseo de confort. Y esto incluso se aplica al uso de la puerta. La tecnología moderna ha permitido automatizar el proceso de apertura de las puertas batientes. Y hay muchas ventajas. Por ejemplo, cuando tiene prisa, no debe perder tiempo dejando el automóvil para abrir / cerrar las contraventanas. Si está lloviendo afuera, evitará que se moje, nuevamente saliendo. Reflexionando sobre estos aspectos positivos, le sugerimos que considere la tecnología de fabricación y algunas características de las puertas automáticas.

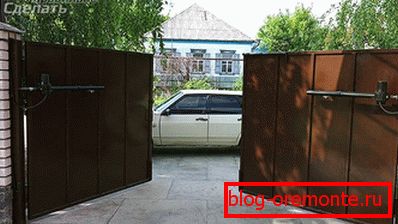

Ventajas y desventajas

Primero, destacamos algunas de las características de tal estructura:

• Fuerza
• Versatilidad.
• Largo plazo operacional.
• El mecanismo es modesto y simple.
• La velocidad de apertura / cierre es de unos 15 s.

Por el bien de la objetividad, considerar y desventajas:

• Si durante la apertura / cierre de la puerta, hay una barrera en el camino, se desactivará la automatización y las puertas se atascarán.
• Es necesario comprobar regularmente el camino de apertura de la puerta, de lo contrario el fallo es inevitable.

Además, cabe destacar las frecuentes averías de la automatización. Aunque los fabricantes afirman que este o aquel mecanismo es extremadamente confiable, no hay nada eterno. Sin embargo, al realizar trabajos de mantenimiento, se puede evitar cualquier problema.

Si durante el trabajo las máquinas automáticas dejaron de funcionar, entonces no debe cerrar la puerta por la fuerza. Puede ser necesario cambiar el proceso de apertura a cierre. Cuando se presiona de nuevo, el mecanismo puede ganar.

Aunque no en todos los casos esto resuelve el problema. A menudo hay que ponerse en contacto con especialistas para la reparación de la automatización. Dado todo esto, no tengas miedo de este diseño. Como dice el dicho: "Temer a un lobo - no ir al bosque". No renuncies a los beneficios del confort.

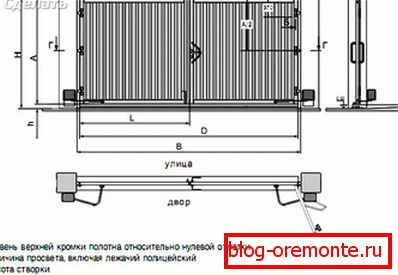

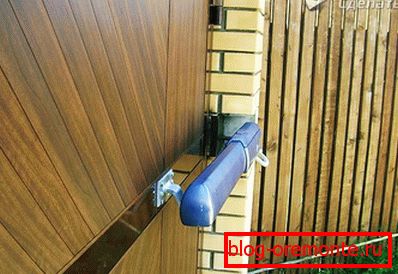

Automatica

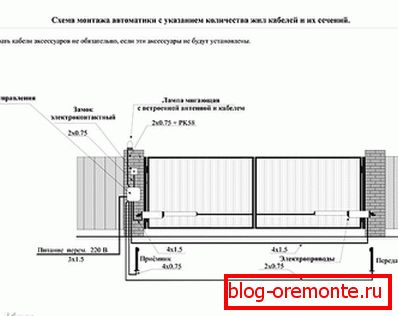

Inmediatamente se debe tener en cuenta que la instalación de puertas automáticas lleva bastante tiempo. Requiere algunas calificaciones, exactitud y exactitud. Por lo tanto, si duda de sus capacidades, es mejor elegir una compañía que hará todo de manera eficiente y rápida. Si tiene experiencia en trabajos similares, luego de seguir el manual, logrará alcanzar el objetivo deseado.

El proceso de fabricación de puertas batientes se describió anteriormente. Por lo tanto, prestaremos especial atención a la automatización, que está equipada de acuerdo con ciertos estándares.

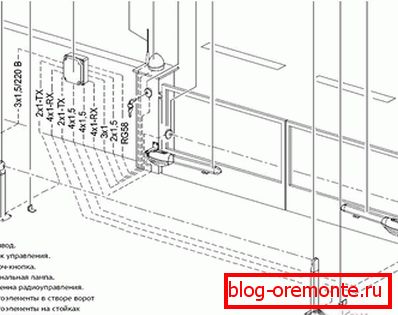

Entonces, al instalar la automatización, considere los siguientes indicadores:

• la posición de las válvulas con respecto a la columna de soporte;
• Si se usa equipo automático sin el uso de interruptores de límite, entonces se usa una parada de hoja.

Si no se tienen en cuenta estos factores importantes, los dispositivos automáticos fallarán, lo que provocará la rotura del soporte, la avería del motor eléctrico y otras consecuencias desagradables.

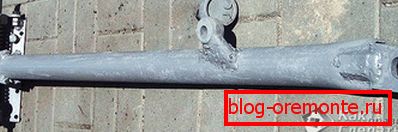

Automática casera - es posible

Con un gran deseo de automatizar la puerta se puede hacer de forma independiente. Especialmente para los amantes, este negocio se convertirá en un verdadero hobby. Esto es especialmente cierto para aquellas personas que quieren ahorrar.

La base de tal unidad en cualquier caso será el mecanismo que se instala en la puerta desde la antena parabólica. Él, a su vez, está equipado con un engranaje de gusano. Como resultado, reemplaza completamente el accionamiento eléctrico convencional.

Conducir para puertas batientes

El sistema de televisión por satélite en su diseño tiene un mecanismo de giro (esto se aplica a los sistemas del tipo anterior). Este mecanismo es un motor eléctrico que se puede utilizar para la instalación en puertas batientes. En cuanto al engranaje helicoidal, su principio de funcionamiento es similar al del accionamiento. Pero en cuanto a la primera opción (engranaje helicoidal), es más rentable, ya que para su funcionamiento hay suficiente voltaje en 36V, las unidades de cargador convencionales requieren voltaje en 220V.

Si hablamos desde el punto de vista de la seguridad, entonces el uso de dicho plan de transformador reductor es más rentable. Además, si la tensión aumenta, la apertura / cierre de las hojas de la puerta aumenta. Sin embargo, con un aumento prolongado del mecanismo de voltaje puede fallar.

Asamblea

Por lo tanto, para el montaje de dispositivos automáticos de fabricación propia, tome 2 actuadores de la antena de satélite en condiciones de funcionamiento. Dar ventajas a los que tienen stocks largos.

Este mecanismo se puede comprar por un precio relativamente bajo en una empresa especializada. Además, necesitas comprar un control remoto y un transformador, la potencia de 36-40V.

El control remoto actuará como una señal al motor eléctrico para abrir / cerrar la puerta a través de la hoja. Dicho sistema también se puede instalar en la puerta del garaje. El alcance del control remoto puede alcanzar hasta 50 m. Toda la unidad se ensambla durante 6 horas. Para que toda la automatización funcione correctamente, complétela con un relé actual. Evitará posibles daños en el caso de que una piedra u otro objeto caiga debajo de la hoja de la puerta. La automatización le devolverá la hoja. Si el relé está ausente, luego de varias veces el motor se puede quemar y la hoja de la puerta no podrá utilizarse.

Así es como se puede hacer de forma independiente la automatización de las puertas batientes. Si no tiene la capacidad y el deseo de hacerlo todo, entonces puede comprar el mecanismo ya listo.

Trabajo de montaje

En primer lugar, considere cómo abrir las puertas batientes. Por ejemplo, la hoja se puede abrir hacia adentro o hacia afuera. Sobre esta base, debe elegir la automatización adecuada. Inmediatamente antes de la instalación, prepare el siguiente material y herramienta:

• martillo
• cinta electrica
• cinta métrica
• destornillador
• alicates
• taladro

También seleccionó la unidad adecuada. Es de dos tipos:

1. Lineal
2. La palanca

¿Cómo determinar cuál necesitas? Si la distancia interna entre los postes de soporte es de hasta 1,5 m, entonces se requiere una distancia lineal. En este caso, las máquinas automáticas no tendrán palancas y, en consecuencia, ocuparán menos espacio en la puerta. Si la distancia es superior a 1,5 m y alcanza los 3 m, se debe comprar un mecanismo de palanca. Esta unidad también es modesta, diseñada solo para cargas pesadas. Además, debe seleccionar los componentes necesarios. Para ello, tener en cuenta la carga del viento.

Durante el proceso de instalación, asegúrese de que las aletas se abren libremente. Es muy importante vigilar esto, ya que después de la instalación de la unidad eléctrica puede que sea tarde para configurar algo.

Si encuentra que la carrera de las válvulas es difícil, identifique el problema y resuélvalo de inmediato. Uno de los posibles problemas es que el movimiento de las válvulas no está en el nivel. La razón de esto es un pilar de apoyo inclinado. Como consecuencia, esto tiene un efecto negativo en la automatización. Cuando se eliminan todas las deficiencias, entonces puede comenzar a instalar la automatización en la puerta.

Si compró equipos automáticos para la puerta en la tienda, siga atentamente las instrucciones del fabricante al instalar. En este caso, funcionará correctamente durante mucho tiempo.

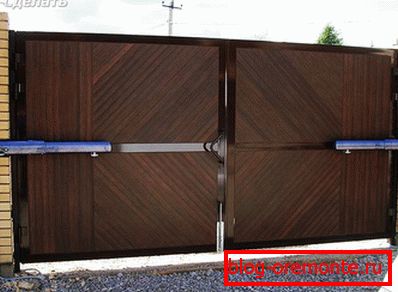

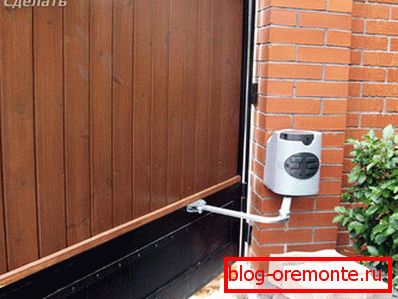

Si las solapas se abren hacia adentro.

Se cree que la apertura de la puerta al patio es un esquema estándar. Por lo tanto, cualquier unidad será adecuada para la implementación de este proyecto. Por lo tanto, si los pilares de soporte están hechos de acero, entonces es preferible usar un actuador lineal. Otra cosa es si tiene soportes de ladrillo, y las puertas batientes están ubicadas en el centro de la columna. En este caso, el actuador lineal no es adecuado. Tendremos que instalar y comprar la palanca eléctrica. La automatización misma está montada en postes, y las palancas le permitirán abrir las puertas batientes, incluso si la distancia desde el palo hasta la hoja es de 200 mm.

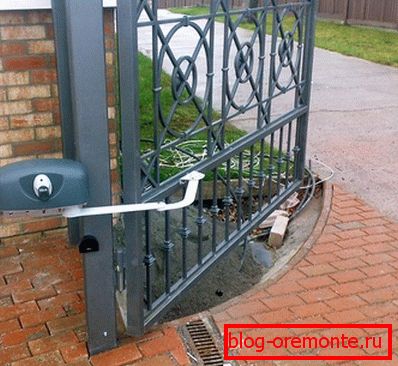

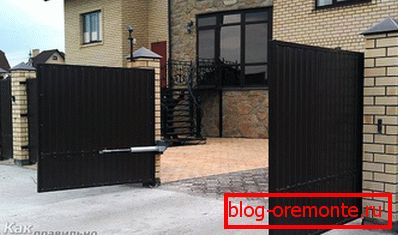

Si las solapas se abren hacia afuera.

Si se comparan entre sí, entonces tanto la palanca lineal como la adecuada para la apertura externa de la compuerta. Pero a partir del precio, la preferencia, por supuesto, recae en el accionamiento eléctrico lineal. Lo único que se debe tener en cuenta es el método de fijación de la unidad al pilar durante la apertura externa.

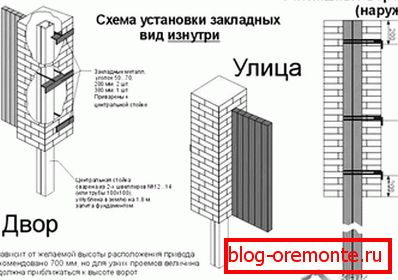

En la mayoría de los casos, la unidad se fija al ladrillo, que puede desmoronarse rápidamente. Peor aún si la unidad está montada en un poste casi destruido. En tales condiciones, los dispositivos automáticos desaparecerán con una parte del pilar.

Dado esto, tal pilar requiere refuerzo adicional. Por ejemplo, alrededor de usted puede soldar un marco de metal. A continuación, la apertura del variador hacia afuera se configura en modo manual, los soportes de soldadura están unidos a la compuerta. En ese caso, si utiliza un actuador lineal, después de soldar, abra completamente la compuerta y deje una carrera libre de hasta 1 m. Después, verifique el curso de la hoja y el funcionamiento correcto del actuador. Si todo funciona correctamente, puede conectar la automatización y conectar el motor.

Toda la automatización y el control remoto se configuran de acuerdo con las instrucciones adjuntas. Si una de las válvulas se abre en la dirección incorrecta, es suficiente cambiar el cable en la conexión. Pero si sigues el diagrama de cableado, entonces no deberían surgir problemas.

Por lo tanto, es importante hacer la elección correcta de la automatización necesaria, teniendo en cuenta la dirección en que se abrirán las puertas batientes. De este artículo, aprendiste que hay una oportunidad de hacer automatización por tu cuenta. Una opción más simple para comprar un kit ya hecho. Pero una cosa se sabe, independientemente de la elección que haya hecho, la presencia de automatización en la puerta hará que su vida sea más fácil. Por lo tanto, al construir una puerta en una casa de campo, piense qué método de apertura será automático o manual. Si tiene su propia experiencia en la organización de puertas automáticas, escriba comentarios a este artículo.

El video

En el video provisto, más detalles sobre la fabricación de puertas batientes:

La foto

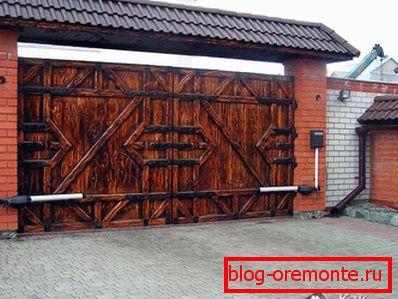

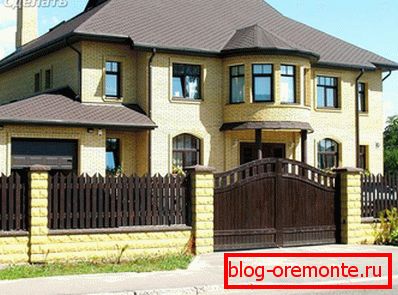

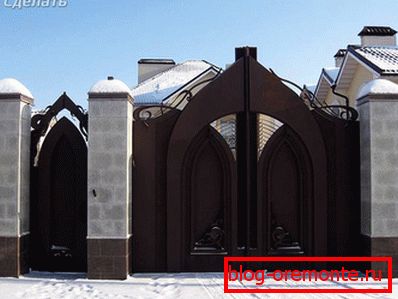

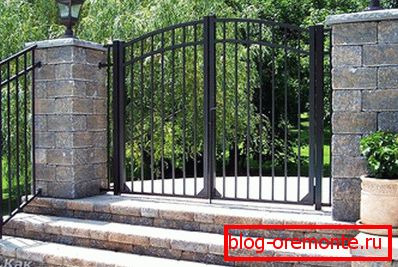

Las fotografías muestran posibles opciones para puertas batientes:

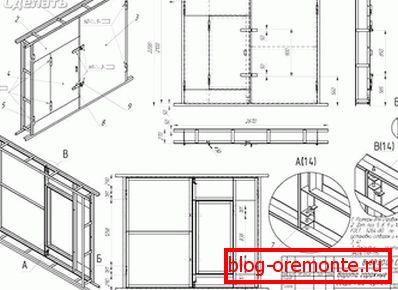

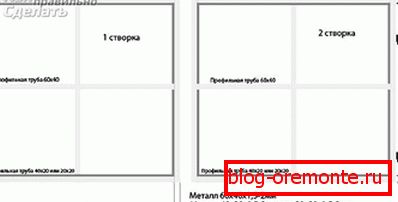

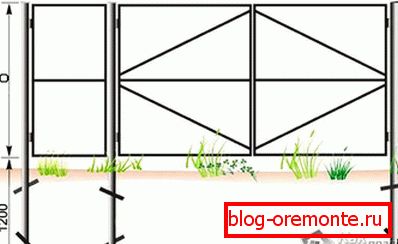

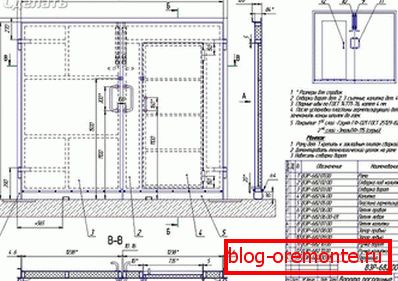

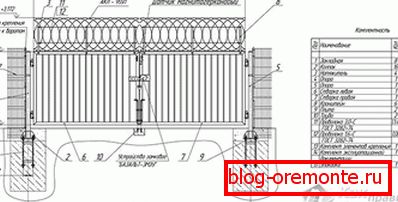

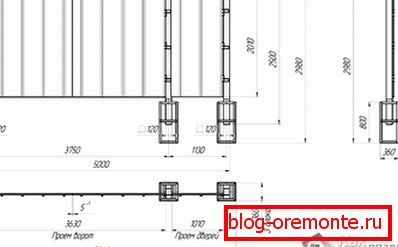

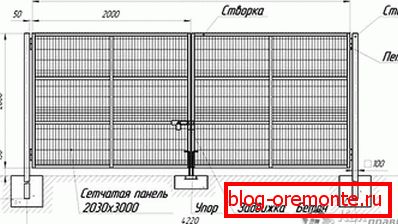

Esquemas y dibujos

Schemes te ayudará a diseñar tu propio modelo de puertas batientes:
