Cómo conectar tuberías de hierro fundido.

Las tuberías de hierro fundido en el sistema de alcantarillado hoy en día rara vez se utilizan. Pero si decides usarlos, entonces deberías conocer el método de conexión. Esto es de lo que tratará este artículo. También hablaremos sobre cómo conectar tuberías de hierro fundido con otros materiales, qué herramientas puede usar y cómo sellar juntas.

Conexión de tubos de fundición con zócalos.

El proceso de conexión de los tubos de fundición dependerá de su tipo. Como regla general, las estructuras con un zócalo en un extremo se utilizan para la instalación de sistemas de alcantarillado. En este caso, el proceso de conexión constará de los siguientes pasos:

• En primer lugar, es necesario limpiar la campana y el extremo liso de la tubería de hierro fundido de los residuos y la suciedad. También revise si hay objetos extraños en la tubería.
• El extremo liso de un tubo de hierro fundido se inserta en una campana de la anterior.
• Luego se lleva a cabo la llamada estaca del remolque. Esto proporcionará un sellado mejorado de la junta. Para este procedimiento, utilice remolque, un palo especial y un martillo. Remolque enrollado clavado en el zócalo. Al mismo tiempo, trate de no exagerar, si el material se introduce dentro de la tubería, puede causar un bloqueo. El estampado se produce antes de llenar el casquillo por dos tercios.
• El siguiente paso será llenar el espacio restante de la cavidad con mortero de cemento. Esto está garantizado para evitar que aparezcan fugas. Para esto, puede utilizar los grados de cemento 300 o 400. Se diluye con agua (en proporciones de 9 partes de cemento a 1 agua), y la solución resultante se vierte en la cavidad. Para evitar que las grietas se sequen en la superficie, el área de vertido se cubre con un trapo húmedo. Para tal trabajo, puede utilizar materiales modernos. Por ejemplo, la masilla de betún y el sellador de silicona son excelentes.

Conexión de tubería lisa

Además de las tuberías de hierro fundido con zócalo, en la creación de sistemas de tuberías se utilizan estructuras lisas. Para sus compuestos utilizan diversos dispositivos. Entre ellos se encuentran acoplamientos, sillines, cruces, codos, etc. Cuál utilizar dependerá del diámetro de la tubería y del tipo de conexión.

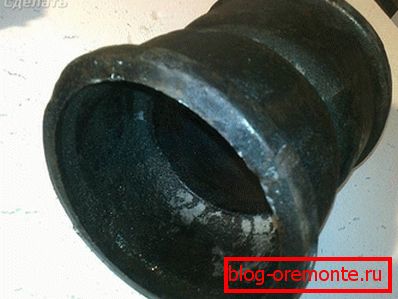

El accesorio más común es un acoplamiento. Es de tres tipos principales:

• Si se conectan tuberías del mismo diámetro, se utiliza un manguito en forma de cilindro. Dentro de este accesorio hay un hilo.
• Para conectar tuberías con diámetros diferentes, se utiliza un dispositivo en forma de dos cilindros. Este acoplamiento también está equipado con una rosca interna.
• En el sistema de calefacción se utiliza futorka. Dicho acoplamiento es el mismo cilindro, solo con rosca, tanto en la superficie interna como en la externa.

El acoplamiento mediante un acoplamiento es bastante simple. Primero debe marcarlos para ver cómo debe entrar cada tubo en el acoplamiento (debe calcular para que los extremos estén conectados exactamente en el centro). Entonces ambos tubos simplemente se insertan en el acoplamiento. Para el sellado, puede utilizar un sellador especial.

Pero la tubería puede correr en ángulo o incluir ramas. Para esto sirven otros dispositivos. Por ejemplo, la conexión de tuberías de alcantarillado de hierro fundido en ángulo, se lleva a cabo con la ayuda de grifos. Son una pieza de tubo, doblada en cierto ángulo (10, 15, 30, 60 y 90 grados).

Además, hay otros dispositivos para conectar tuberías. Por ejemplo:

• Camiseta Con él, puede conectar tres tuberías a la vez en un solo sistema. Como regla, tal conexión es necesaria en lugares de ramificación del sistema de alcantarillado.
• Krestovina. Un diseño que ayuda a conectar cuatro tuberías a la vez.

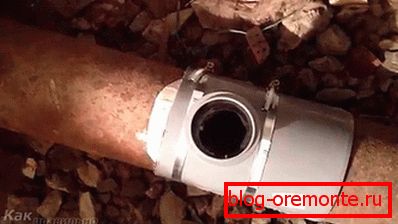

• Sedela. Dicho dispositivo le permite conectar a la tubería principal una tubería de menor diámetro (por ejemplo, desde un dispositivo de plomería independiente).

Todos estos dispositivos pueden tener enchufes o secciones rectas en los extremos. Para el sellado de compuestos se utilizan diversos sellantes o remolques.

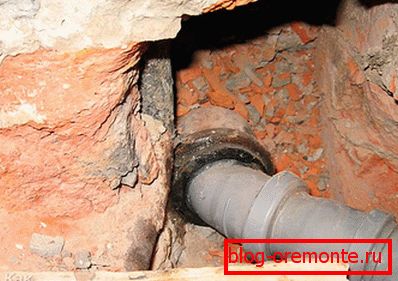

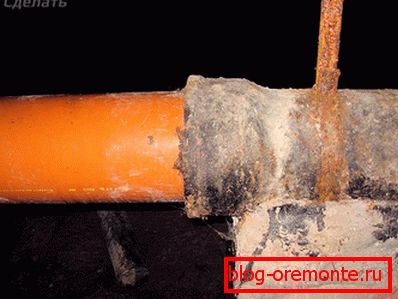

Conectamos hierro fundido y plastico.

Si decide cambiar el sistema de alcantarillado con materiales modernos, entonces puede tener una pregunta: ¿cómo conectar un tubo de plástico con un hierro fundido? Muchos artesanos caseros simplemente insertan uno en el otro y cierran la conexión con mortero de cemento. En este caso, el plástico puede deformarse y aparecerán fugas.

La unión de la tubería de hierro fundido y los productos de plástico deben hacerse con mucho cuidado. El hecho es que cuando se calientan, estos materiales se expanden de diferentes maneras. Como resultado, el sellado se romperá y el flujo se volverá inevitable. La tensión mecánica (por ejemplo, vibración constante o choque) también puede afectar las fugas.

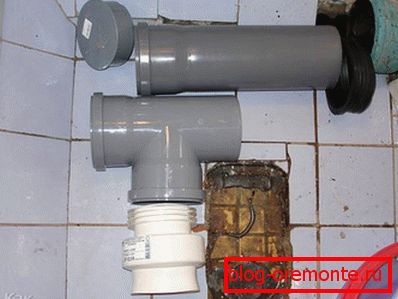

Conecte correctamente las tuberías de plástico y hierro fundido de dos maneras. La elección dependerá de la presencia del zócalo. Si es así, entonces lo primero que debes visitar es la tienda. Aquí debe comprar un adaptador especial que se instalará en el zócalo. Viene con un diámetro estándar para tuberías de alcantarillado (generalmente 50 y 110 mm), pero también puede encontrar una opción no estándar (si la necesita). Por lo tanto, antes de comprar, especifique este valor.

Ahora es necesario limpiar la campana de la tubería de hierro fundido contra el óxido y la suciedad. El adaptador comprado se inserta en el tubo. Es mejor engrasar el casquillo y el elemento de plástico con un sellador (por ejemplo, silicona). Asegúrate de que vaya allí completamente. Luego se inserta un tubo de plástico en el adaptador. La conexión está completa. Este método es rápido y simple, y la conexión es confiable. Además, es fácil de desmontar para su limpieza. Al instalar, no se olvide de la pendiente, debe estar en la dirección de la subida.

Si no hay un zócalo en el tubo de hierro fundido, entonces se deben usar dos adaptadores del diámetro requerido para la conexión. En primer lugar, limpie los extremos de óxido y suciedad. Luego se coloca un adaptador de goma en el tubo de hierro fundido y se coloca uno de plástico. En el último y se insertará la alcantarilla plástica. Cubra todas las conexiones con sellador de silicona (u otro adecuado). Esto evitará fugas y olores desagradables. La conexión mediante dos adaptadores, así como la anterior, se puede desmontar fácilmente para su reparación.

Conexión del inodoro a la tubería de hierro fundido.

Si en su inodoro el sistema de alcantarillado está hecho de tuberías viejas de hierro fundido, cuando compre un nuevo inodoro, conozca las formas de conectarlo. Aquí todo dependerá de la dirección de liberación de la taza del inodoro (la parte de la estructura desde la cual los desagües caen en el sistema de alcantarillado).

Si su sistema de alcantarillado no ha cambiado desde el día en que se construyó la casa, la tubería puede sobresalir del piso, a una distancia decente de la pared (a menos que sea un elevador común que vaya a los pisos superiores). Para este caso, necesita comprar un inodoro con una descarga vertical (en la parte inferior de la estructura). Un inodoro con una salida vertical está conectado de manera muy simple, solo insértelo en el zócalo de la tubería.

También conectado al inodoro con un lanzamiento horizontal. Tales diseños a menudo se pueden encontrar en productos importados. Para conectar dicha taza de inodoro, inserte la salida en el enchufe. El lugar de acoplamiento es mejor sellar con sellador o remolque. Por lo tanto, no permitirá fugas y evitará la aparición de un olor desagradable.

Una versión más común con liberación oblicua. Para conectar un inodoro de este tipo a una tubería de hierro fundido, puede usar un grifo con el ángulo deseado. Se inserta en el tubo y la descarga del inodoro está conectada a la salida. La unión también es deseable para sellar.

Pero con todas estas conexiones es necesario conectar el inodoro directamente a la tubería. Esto no permite instalar un dispositivo sanitario en un lugar conveniente para usted. La ubicación de la instalación dependerá de la ubicación de la tubería de alcantarillado. Es por eso que se utiliza un dispositivo especial para conectar la taza del inodoro al sistema de alcantarillado, una corrugación.

La corrugación plástica es fácil de poner en el lanzamiento del inodoro (si es oblicua u horizontal), y el otro extremo se inserta en el zócalo de la tubería. Este método le permite instalar tuberías en cualquier lugar conveniente para usted. Es fácil estirar una ondulación en la distancia necesaria y girar en cualquier plano y en cualquier esquina. En este caso, la unión no se puede sellar. La corrugación está equipada con una boquilla de goma, que encaja perfectamente en el zócalo de la tubería y evita que la humedad y los olores se filtren.

El video

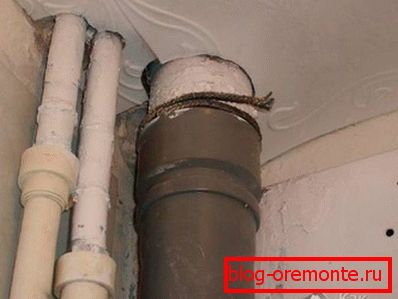

Si hay un sistema de alcantarillado de hierro fundido en su apartamento, y necesita hacer una transición de hierro fundido a plástico, al ver este video puede entender cómo hacer este trabajo correctamente.
