Cómo conectar tuberías de alcantarillado.

Si se enfrenta a la necesidad de colocar alcantarillas y no sabe cómo conectar tuberías de alcantarillado, no se preocupe: recuerde su infancia y juegue ... en el constructor.

El hecho es que las tuberías modernas para este propósito están hechas de PVC (plástico, más simplemente). Y para la comodidad de su instalación, se emiten con un diámetro y una longitud estrictamente definidos. Bueno, dado que las tuberías no siempre se colocan estrictamente rectas, para ellas en cualquier tienda que venda dichos productos, puede encontrar accesorios giratorios. Todo esto es muy similar al diseñador de los niños, ya que los elementos del sistema de alcantarillado, si no profundizamos en el proceso en sí, simplemente se insertan uno en el otro. Como resultado, obtiene una conexión fuerte y confiable que no deja escapar, no deja el olor desagradable y puede servirle por un largo tiempo sin reemplazo o reparación.

Accesorios

Но давайте вернемся к фитингам. Accesorios – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• diseños - señales de giro (cuadrados), tees, acoplamientos, extensores, enchufes, etc .;
• asignación - conexión e intermedio;
• Formas en forma de L, en forma de T, rectas.

No debe pensar que todos los accesorios mencionados anteriormente son elementos diferentes. De hecho, el mismo ajuste está en cada línea de la clasificación con un nombre diferente. Tomemos, por ejemplo, un acoplamiento que sirve para conectar dos tuberías de alcantarillado. Por diseño, este accesorio será solo un "acoplamiento", por propósito - intermedio, en forma - recto.

Basado en una clasificación similar de accesorios, es mucho más fácil imaginar qué necesita exactamente para conectar las tuberías en un solo diseño.

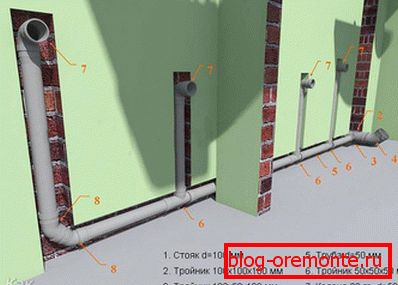

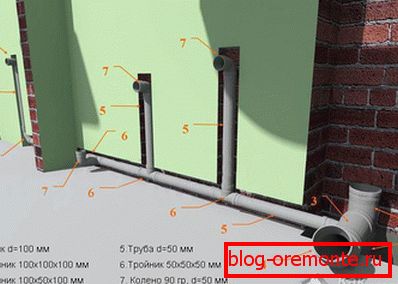

Recogemos el sistema de alcantarillado de la casa o apartamento.

Antes de entender cómo conectar tuberías de alcantarillado, es necesario comprender el principio de ensamblaje de todo el sistema de alcantarillado.

• Por lo tanto, todo el trabajo debe comenzar con la creación de un dibujo en el que debe representar su sistema futuro. Tome una hoja de papel y dibuje en ella esquemáticamente todos los aparatos de plomería que deben conectarse al sistema de alcantarillado (lavabo, inodoro, ducha o baño, etc.).

• A continuación, conectarlos con líneas a la alcantarilla principal. Cada línea es una tubería. Las tuberías se interconectarán mediante accesorios.
• Tenga en cuenta que las tuberías de alcantarillado en la casa generalmente tienen solo dos tipos: con un diámetro de 50 y 110 mm. Los de cincuenta milímetros están diseñados para drenar desagües de fregaderos, lavabos, bañeras y duchas, así como de lavadoras y lavavajillas. Si hay demasiados dispositivos de plomería en una línea, entonces su diámetro debería aumentarse a 110 mm, de lo contrario, a menudo tendrá problemas con los bloqueos.
• Pero el inodoro está conectado solo a través de una tubería con un diámetro de 110 mm, mientras que la conexión del propio dispositivo sanitario generalmente se realiza mediante corrugaciones flexibles, que se insertan en la tubería de alcantarillado.

• Habiendo entendido en qué elementos se compone su sistema de alcantarillado, es posible ir a comprar. Dado que es casi imposible estropear las tuberías de aguas residuales al trabajar con ellas, no debe comprar componentes con un margen. Lo más importante es que no olvide que cada tubería en un extremo tiene una extensión en la cual se insertará otra tubería. Si corta el tubo largo con una sierra para metales (el corte debe ser estrictamente perpendicular) en dos partes, entonces el segundo elemento no tendrá dicha extensión, y para conectarlo a otro tubo o accesorio, primero deberá instalar el acoplamiento. En este caso, el costo de los diferentes conjuntos de tuberías (uno con un acoplamiento o dos cortos) será aproximadamente el mismo.

• El primero en el sistema de alcantarillado será una señal de giro de ajuste, a la que, por un lado, conectará la manguera flexible del dispositivo sanitario (sifón) y, por el otro, la tubería. Por supuesto, puede prescindir de este ajuste conectando el sifón directamente a la tubería, pero en este caso, si la junta no está apretada, existe la posibilidad de que la junta se escape.
• Cuando inserte un tubo en un accesorio (o viceversa), asegúrese de observar dos condiciones:
• se debe colocar una junta de goma en la junta (se vende en el kit);
• el tubo debe entrar en el accesorio (u otro tubo) a la profundidad máxima posible.

• Además, en los lugares de conexión a esta tubería de otras tuberías, se colocan accesorios-tees. Si necesita conectar tuberías de diferentes diámetros, use un adaptador de conexión especial.
• Al recolectar alcantarillas, no se olvide de crear la pendiente necesaria de la tubería, de lo contrario su sistema no garantizará la eliminación de fluido.
• Para montar el sistema, es necesario pasar de los dispositivos sanitarios al elevador principal para que las juntas no interfieran con el flujo de agua.

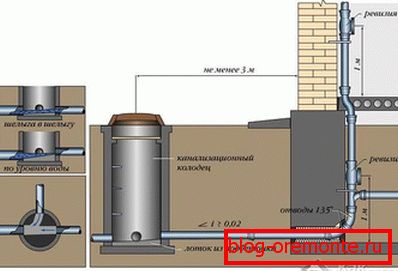

Aguas residuales al aire libre

A diferencia de las instalaciones internas o internas, las aguas residuales externas (construidas en el área local) se ensamblan sin accesorios giratorios. En su lugar, se recomienda organizar los pozos, ya que facilitarán la limpieza. Después de todo, todas las tuberías estarán ocultas en el suelo y es bastante difícil extraerlas cada vez que se obstruyen con usted, y no siempre es posible limpiar las conexiones que van a la superficie del suelo.

Por supuesto, las tuberías para aguas residuales al aire libre tienen un diámetro mayor que las tuberías en la casa.

Cada uno de ellos, cortando en el tubo exterior, aumenta su diámetro en un tamaño.

Si el tubo exterior es común a los otros dos con un diámetro de 110 mm, entonces su diámetro no debe ser inferior a 160 mm; Para tres tubos de 110 mm cada uno, con un diámetro de al menos 200 mm. Esta regla se aplica a edificios pequeños, siempre que la distancia al alcantarillado más cercano no supere los 30-40 metros. En otros casos, el tubo exterior debe tener un diámetro mayor para trabajar "con un margen".

El video

Más a menudo en el proceso de instalación de aguas residuales es necesario conectar tuberías de diferentes diámetros. Por lo tanto, le sugerimos que vea un video útil que cubra este problema:
