Cómo conectar la caldera a la caldera.

No en todos los casos en la casa de inmediato resulta hacer la conexión de las comunicaciones necesarias. En la mayoría de los casos, el ACS se realiza al final de la reparación o durante el período en que se acerca la temporada de frío. Como regla general, a menudo se instala una caldera para este sistema. Pero como sabe, durante el funcionamiento continuo, este dispositivo consume una gran cantidad de electricidad. Y para hacer que el calentamiento del agua sea más económico, le sugerimos que entienda cómo conectarlo al sistema de calefacción. Esto permitirá que el calentador de agua, durante el período de calentamiento, utilice la energía térmica de calefacción y solo en verano calienta el agua con elementos de calefacción. Compara varias técnicas.

Conexión a una caldera doble.

Para suministrar agua caliente al calentador de agua desde un sistema de calefacción de doble circuito, se monta una válvula de tres vías. Cambia el flujo de refrigerante de las baterías a la bobina del circuito de suministro de agua. En tal esquema, es importante asegurarse de que se aplique una señal a la válvula de tres vías. Tampoco es necesario instalar una bomba de recirculación en la bobina. El trabajo principal lo realiza el sistema de calefacción, que contiene este dispositivo en su configuración. Una bomba de recirculación solo es necesaria si el sistema incluye un termostato. Como resultado, al conectar un calentador de agua a un sistema de calefacción de doble circuito, puede seleccionar el equipo según sus necesidades.

Para aumentar la potencia de circulación hidráulica del sistema de calefacción, se monta una bomba de recirculación. Debido a esto, es posible controlar / ajustar la inercia térmica, es decir, Calentamiento hidráulico por fricción.

Hay calderas con una caldera integrada, tanto de pared como de pie. Dicho equipo es más caro, y además puede deshacerse por completo de accesorios excesivos. Pero, por otro lado, el piso tiene calentadores de agua incorporados de hasta 100 litros. Esto impone restricciones obvias. Además, tales muestras cuestan alrededor de 60 mil de rublos. Si comparamos con el precio de un calentador de agua, entonces hay una diferencia significativa, que varía dentro de 4.5 mil rublos. Dado esto, es mucho más rentable comprar un dispositivo.

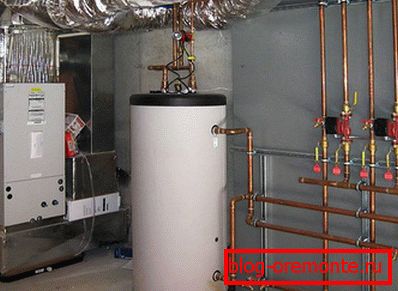

Caldera de calentamiento indirecto

Comparemos varias opciones para conectar un calentador de agua de calentamiento indirecto:

• Utilizando una válvula de tres vías.
• Sistema de doble bomba.
• Con el uso de una flecha hidráulica.
• Método de circulación de la circulación.

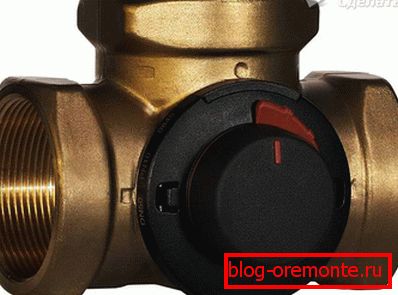

Válvula de tres vías

В основании этого метода лежит 2 контура: нагревательный от бойлера и отопительный. Válvula de tres vías будет распределять теплую воду между ними. Для управления клапаном используется автоматика (термостат). Как только температура воды в контуре нагревателя достигает заданной отметки, автоматика подает сигнал на трехходовой клапан. После этого теплая вода поступает в батареи. Этот метод считается наиболее востребованным.

Si establece la temperatura máxima, es importante proporcionar hasta qué punto la caldera calienta el agua. Por consiguiente, la temperatura en el circuito del calentador de agua se debe establecer más baja que en el dispositivo conectado. De lo contrario, el refrigerante se enviará constantemente al calentador de agua.

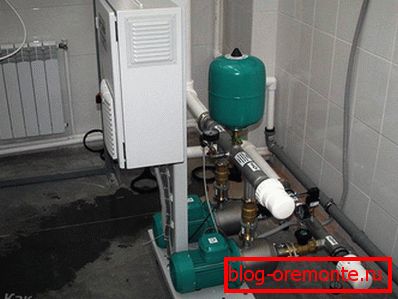

Sistema de doble bomba

Las bombas dirigirán el agua caliente a diferentes circuitos, es decir, La conexión del calentador de agua se produce en paralelo. Cada línea está equipada con una bomba, cuyo funcionamiento está controlado por un sensor térmico.

Se introduce una válvula de retención en el sistema después de cada bomba. Esto evitará el conflicto entre las dos ramas.

Cuando se enciende el ACS, la calefacción deja de funcionar temporalmente. Dado que el agua se calienta en un calentador de agua en un corto período de tiempo, el agua caliente en los radiadores no alcanzará la temperatura crítica. Si se utilizan 2 calderas, la operación de calefacción y calefacción de ACS será ininterrumpida.

Diagrama con flecha hidráulica.

Cuando se usan bombas de circulación, es importante que los flujos sean iguales. Para ello, puede utilizar la flecha hidráulica y los distribuidores hidráulicos. Esto es especialmente efectivo si es necesario que el refrigerante calentado se dirija hacia la calefacción del piso, la caldera y los radiadores. Para nivelar la diferencia de presión en los circuitos, la acción paralela del módulo hidráulico con un colector hidráulico. Aunque no se pueden usar, instalan grifos de equilibrado. Pero en este caso será difícil instalar y ajustar el sistema sin la ayuda de un especialista.

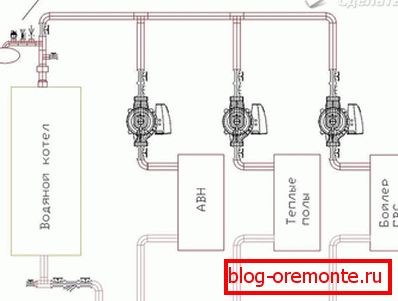

Método de circulación de retorno

Esta técnica de conexión solo es posible si hay una tercera entrada en la caldera. Será posible conectar la recirculación del refrigerante. Debido a esto, el proceso de calentamiento del agua se puede hacer muy rápidamente. Como resultado, eliminará el problema de drenar el agua fría del grifo hasta que esté caliente. Este es un ahorro significativo.

Como resultado, se formará una carretera de loopback a través de la cual el agua circulará constantemente (por la fuerza). También necesitarás conectar los siguientes elementos:

1. Tanque de expansión. Con grifos cerrados en una tubería caliente, se mantendrá una presión estable.
2. Válvula de seguridad. Protegerá el calentador de agua de los picos de presión.
3. Salida de aire automática antes de la válvula de retención. Esto evitará completamente la ventilación de la bomba antes de arrancarla directamente.
4. Válvula de retención Si el sistema está bajo alta presión y, como resultado, el agua se sobrecalienta, el refrigerante caliente no entrará en la tubería con agua fría. Se instala a la entrada del calentador de agua.

La presión máxima permitida en el tanque de expansión no está permitida por encima de la presión establecida en la válvula de seguridad.

Por lo tanto, hemos considerado las principales opciones para conectar el calentador de agua de calefacción indirecta. Resalta los pros y los contras de este método:

Ventajas:

• Es posible utilizar varios dispositivos de calefacción simultáneamente.
• Reciclable
• Los flujos de ACS y de calefacción están separados.
• Alto rendimiento.
• Descargue significativamente la red eléctrica durante el período de calentamiento.
• La superficie interna del calentador de agua no entra en contacto con el agua corriente.

Desventajas:

• Se requieren más costos para actualizar el sistema de calefacción.
• El primer calentamiento de agua lleva más de una hora.
• Es necesario tener una habitación separada en la que se pueda ubicar todo el equipo.

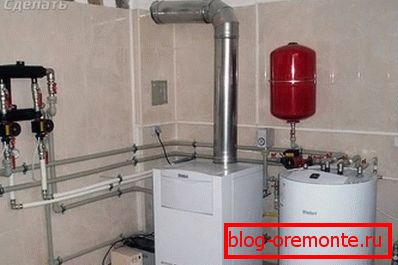

Conexión de una caldera a una caldera de circuito único.

En este caso, se utiliza un circuito donde se montan 2 bombas. Esto eliminará completamente el uso de una grúa de tres vías. Anteriormente se ha descrito un sistema similar, donde los contornos se ejecutan en paralelo. Tan pronto como el termostato emite una señal, se encienden las bombas que conducen al tanque. También es necesario instalar una válvula de retención que impida la mezcla del refrigerante.

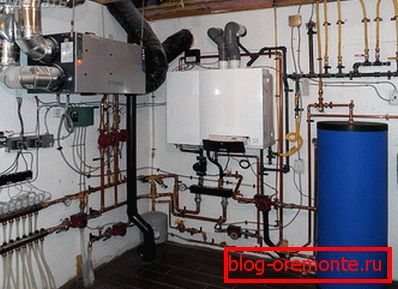

A caldera de gas

Con esta conexión del calentador de agua, también se utiliza el método de circulación de retorno. En este caso, el refrigerante circula continuamente bajo la influencia de la bomba. Debido a esto, el agua caliente entra en el grifo más rápido.

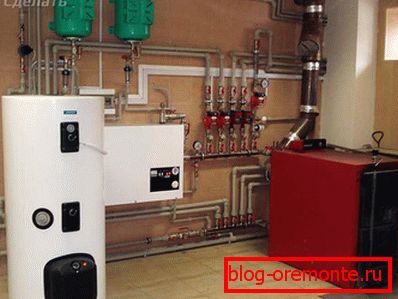

A caldera de combustible sólido

En este caso, se permite tener al mismo tiempo un sistema que permita la liberación de emergencia del refrigerante y la posibilidad de conectar el ACS. A menudo, los grifos termostáticos están montados en las baterías, pero tenga en cuenta el riesgo de sobrecalentamiento. Si se instala un calentador de agua, entonces no hay tal problema, porque El exceso de agua caliente será enviada al tanque. Pero recuerde que tal conexión de la caldera es posible con la circulación natural.

Entonces, el siguiente grupo de seguridad está necesariamente montado:

• Válvula de cierre.
• Escurrir la polla.
• Válvula de corte y válvula de retención.
• Bomba en el calentador de agua.
• La válvula en la alimentación.
• Grupo de seguridad del calentador de agua.
• Tanque de expansión.

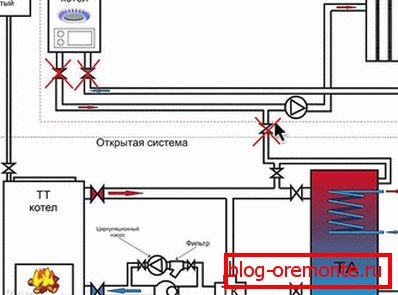

Errores cometidos durante la instalación

Al realizar trabajos de instalación, es importante evitar cualquier error. Esto puede llevar a consecuencias desagradables. Por ejemplo, es importante no solo cuidar la proximidad del calentador de agua a la caldera, sino también establecer la dirección correcta de las tuberías hacia la tubería para facilitar la instalación. Otro error común es la conexión incorrecta del tubo de presión y la entrada de refrigerante. El agua fría siempre se suministra a la boquilla inferior y el agua caliente a la parte superior del calentador de agua. También existe el riesgo de conectar incorrectamente la bomba. Es importante observar los parámetros establecidos por el fabricante.

Por lo tanto, hemos considerado con usted los posibles métodos para conectar el calentador de agua al sistema de calefacción. Esperamos que esta información sea útil para usted y lo ayude a completar esta tarea usted mismo. Para ayudar también a proporcionar esquemas y video.

El video

El principio de funcionamiento de la caldera de calentamiento indirecto se muestra en el video:
