Colocación de tubos sin necesidad de zanja

Los constructores son conscientes de que uno de los problemas más problemáticos que surgen al colocar tuberías, se considera una forma de superar las barreras artificiales. Dichos obstáculos pueden ser una variedad de estructuras ubicadas en la ruta del futuro gasoducto (cercas, líneas de alcantarillado, caminos, etc.). En términos generales, el problema de romper trincheras en dichos lugares (con la consiguiente tubería tendida en él) en presencia de un objeto que crea una mayor carga en el suelo está específicamente estipulado en los requisitos del SNiP. Esto se explica por el hecho de que una operación de este tipo puede provocar un colapso de la tierra y la destrucción de la estructura ubicada sobre ella. La colocación de tuberías sin zanjas con sus propias manos adquiere especial importancia en el caso de superar rutas con tráfico intenso (incluidos los ferrocarriles). Es en tales situaciones que se aplica el llamado "pinchazo" de la tierra, lo que excluye la posibilidad de hundimiento imprevisto del suelo en el área de trabajo.

Técnicas de tendido de tuberías

Entre todos los métodos conocidos de tendido de tuberías, los más comunes son los siguientes:

• punción directa
• el llamado "empuje" del suelo;
• perforación (horizontal);
• Penetración mediante escudos.

Para elegir la opción de colocación de tuberías adecuada, deberá decidir lo siguiente:

• condición del suelo en la zona de cableado (incluida la presencia de agua natural en ella);
• la naturaleza del edificio;
• parámetros de aislamiento del canal tendido frente a factores externos;
• la longitud de la junta;
• diámetro de la tubería;
• Justificación económica de este particular método de instalación.

Las ventajas de la tecnología "pinchazo".

Uno de los métodos más utilizados para el enrutamiento de tuberías es una perforación, que se utiliza cuando se trabaja en suelos arcillosos o limosos (con tuberías con un diámetro de hasta 550 mm). Inmediatamente, observamos que la longitud de la parcela dispuesta de esta manera no debe ser superior a 60 metros. Además, en esta situación, no puede prescindir de un equipo especial (en particular, los tornos y el gato).

La aplicación de este método tiene ventajas indudables, gracias a las cuales es posible realizar todo el trabajo sin destruir la calzada (o cualquier otra estructura del edificio). De hecho, en esta situación, está colocando la tubería directamente debajo de las estructuras o edificios ubicados en la superficie de la tierra.

Un requisito previo para el uso de esta técnica es tener en cuenta los principales riesgos asociados con el posible desprendimiento (erosión) de las capas de suelo en el sitio de la tubería. En todos estos casos, se necesita una consideración elemental no solo de la calidad de la composición de la tierra, sino también de la profundidad del agua subterránea en el área de la instalación propuesta.

Recientemente, el método de colocación de tuberías, que no implica cavar trincheras, se está volviendo cada vez más popular entre los constructores y está reemplazando gradualmente otras opciones para su cableado. Los expertos consideran que el "pinchazo" es el método más confiable y lo asocia con ventajas tales como:

1. Preservación de la integridad del sitio, "perforada" por punción del suelo.
2. No hay amenaza para las comunicaciones ubicadas en el barrio.
3. La posibilidad de rechazo de equipos de construcción especiales (pesados).

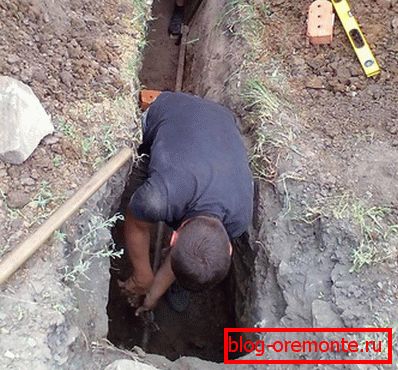

Cómo hacer un pinchazo con tus propias manos.

La implementación práctica del método de colocación de tuberías sin zanjas con sus propias manos solo es posible en una sección relativamente corta (no más de diez metros), y también en presencia de una buena forma física, lo que le permitiría realizar operaciones de trabajo pesado. En cuanto al equipo necesario para tal trabajo, definitivamente necesitará la siguiente herramienta simple:

• La máquina de soldar más simple.
• el habitual "búlgaro";
• un pequeño martillo;
• guarniciones no más gruesas que 20 milímetros;
• Tubo de acero del diámetro que elijas (varias piezas);
• la bomba equipada con un tubo de plástico;
• barril de plástico con cuello (capacidad hasta 200 litros);
• Embudo con una manguera de hasta 2 metros de largo.

El proceso de apertura de zanjas por lo general implica los siguientes pasos:

1. Preparación de la zanja a ambos lados de la carretera (con un margen de 12-13 cm). Cuando se excava, se marca el eje de la tubería que planea colocar.
2. Después de esto, se toma la pieza de tubería y se afila su extremo, que está destinado a introducirse en el suelo. Al mismo tiempo, es mejor cortar los dientes con el "molinillo".
3. Con la implementación de todas estas operaciones (después de cada empuje sucesivo de la tubería), debe realizar el lavado del suelo desde su parte hueca.
4. Después de cada "lavado" sucesivo de la tubería, se debe bajar aún más con un martillo.
