Calentador de agua para la piscina hazlo tú mismo.

26-03-2018

Útil

Rociar con agua fría y ocasionalmente sumergirse en un agujero de hielo en algunos casos puede ser beneficioso para la salud. Pero durante mucho tiempo en tales condiciones no se puede nadar. Para disfrutar plenamente de la comodidad de bañarse, es bueno saber cómo hacer un calentador de agua para la piscina con sus propias manos. No en todos los lugares, las condiciones climáticas son tales que el fluido puede calentarse simplemente al estar bajo el sol. Es en estas situaciones que no podemos hacerlo sin ayuda adicional.

Requisitos del sistema

El agua es el entorno en el que el cuerpo humano se relaja y descansa de la mejor manera posible. Pero, además, es en tales condiciones que existe el peligro de lesiones que podrían lesionarse. Por este motivo, el sistema de calefacción debe cumplir los requisitos básicos:

velocidad de calentamiento relativamente alta;
buen aislamiento en presencia de corriente eléctrica;
costos mínimos de implementación;
seguridad ambiental;
la posibilidad de uso continuo;
facilidad de autoensamblaje;
disponibilidad de todos los componentes;
falta de mecanismos complejos;
facilidad de reparacion

En la mayoría de los casos, no será posible que un mecanismo particular cumpla con todos los puntos enumerados, pero si al menos el 80% de ellos está cubierto, dicha solución puede considerarse muy productiva.

Tipos de calentadores de agua

La opción ideal es una solución de este tipo, que no consume ningún refrigerante ni energía eléctrica. Pero en condiciones reales esto es casi imposible de lograr. Hay un gran número de variedades de desarrollos tanto comerciales como independientes.

Uso de caldera de gas.. Esta opción no puede llamarse económica, pero gracias a él, una gran cantidad de calor puede ser bastante rápida. La desventaja de este sistema es la necesidad de algún refinamiento. Si deja que el agua de la piscina ingrese directamente al calentador, puede obstruirla y provocar la formación de incrustaciones en el intercambiador de calor. A su vez, esto resultará en reparaciones costosas.

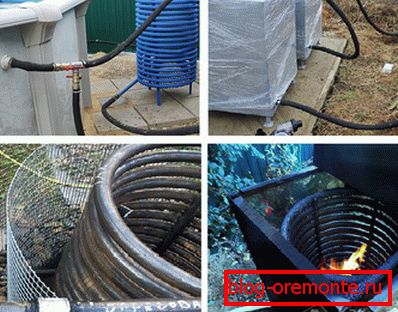

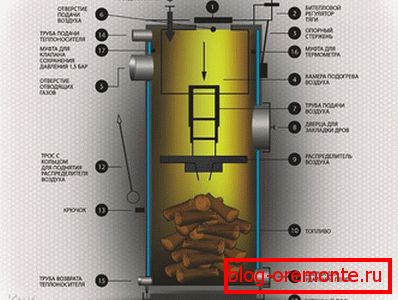

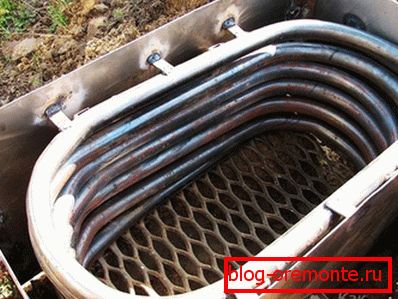

Calentador de agua de leña. Esto hace una pequeña caja de fuego a través de la cual se pasa la bobina. El agua, pasando a través de ella, se calienta y regresa al tanque. En este caso, debe controlar constantemente el estado del sistema y hacer la carga de leña. Tampoco hay posibilidad de realizar calentamiento continuo. Por la noche, el agua perderá su temperatura.

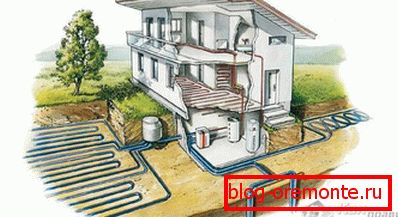

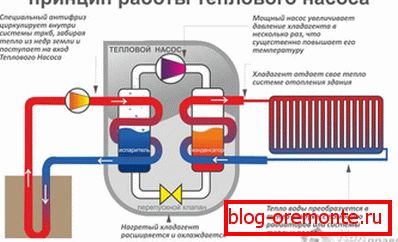

Bombas de calor. No tiene sentido poner una unidad así solo para calentar la piscina. No será adecuado en términos de rendimiento y desperdicio de material. Puede usarlo en el caso cuando ya esté integrado en el sistema de calefacción de toda la casa. La condición para su funcionamiento es la temperatura ambiente, que debe estar por encima de + 5 ° C.

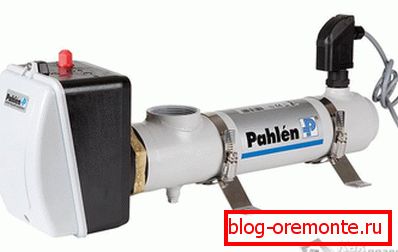

Calentadores electricos. Inherentemente similar a los calentadores de agua instantáneos para uso doméstico. El principio de funcionamiento es que el fluido pasa a través de la bobina, que está en contacto con el elemento de calentamiento. Así, la transferencia de energía térmica. Tal solución es muy poco económica en términos de costos de energía. Los elementos de potencia pueden alcanzar y superar los 6 kW. Si lo aplica durante un tiempo prolongado, la factura de la electricidad bloqueará toda la alegría de bañarse.

Calentadores de agua solares. En tales decisiones, el sol actúa como un calentador. Su recurso es inagotable, no necesita pagar por ello, por lo que esta solución puede considerarse ideal. Pero no olvide que durante las nubes altas, cuando los rayos se dispersan, el rendimiento disminuye, y por la noche es completamente cero.

La instalación o conexión a cualquiera de estas opciones se puede hacer de forma independiente. Algunos se pueden montar con el primer tornillo. Cómo hacer esto se discutirá a continuación.

Calentar el fluido en la piscina es solo la mitad de la batalla. Constantemente es necesario controlar la limpieza del espacio interno y también para garantizar que el agua no florezca. La preservación del calor es también una de las tareas principales.

Varias opciones para calentadores solares.

Para la fabricación de opciones productivas e interesantes se necesitarán los siguientes componentes:

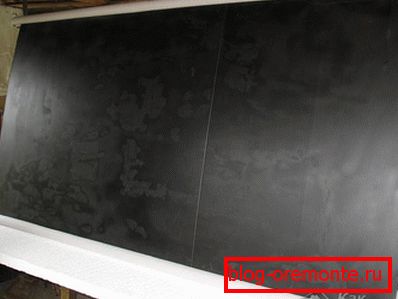

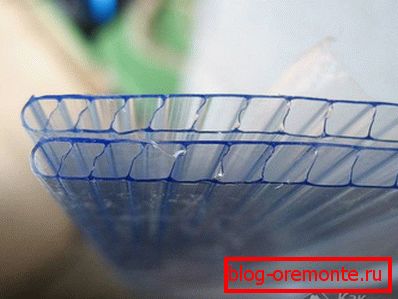

lámina negra de policarbonato celular;

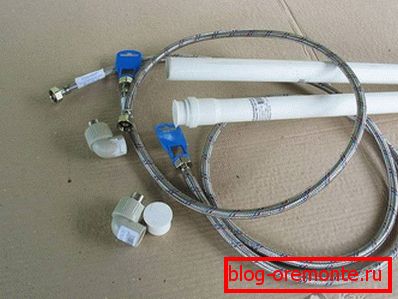

tubo de polipropileno con un diámetro de 25 mm;
Los accesorios, su número y parámetros dependerán de la configuración específica;
bomba de circulación o drenaje;
el filtro

La secuencia de fabricación será la siguiente:

Debes tomar dos piezas de tubería. Su longitud debe ser 7 cm más larga que el ancho de la lámina de policarbonato.

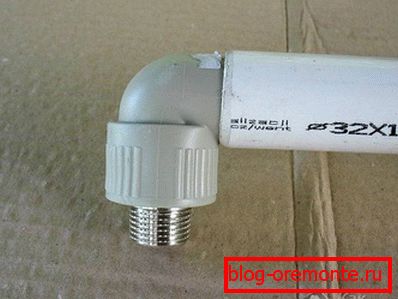

El adaptador de MPN se suelda a un extremo de cada segmento (o MRI, todo dependerá de cómo necesite asegurar la conexión).
Por otro lado, el tubo se cierra con un tapón de plástico.
El marcado se realiza a lo largo de la tubería. Se aplican dos líneas. La distancia entre ellos debe ser igual al grosor de la lámina de plástico.

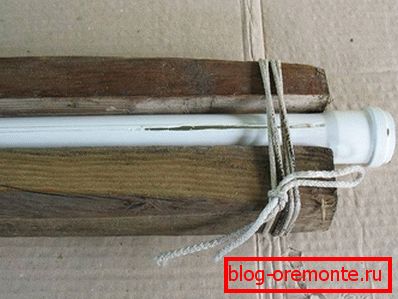

Las boquillas se fijan en un vicio para que no se puedan mover. Con la ayuda del molinillo, se hacen ranuras.

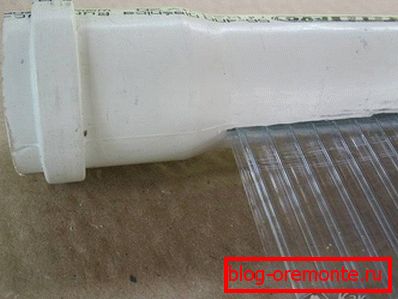

En uno y otro lado del policarbonato, se colocan los elementos preparados.
Las juntas están recubiertas con un adhesivo resistente al agua.
Toda la construcción se deja durante un cierto período de tiempo para que se produzca la crisis completa.
Colocar la unidad resultante es necesario en el techo bajo la pendiente. La directividad de los canales internos debe ir a lo largo de la hoja.
El tubo de alimentación está conectado a la parte inferior y el tubo de descarga está conectado a la parte superior.
En el tubo de la piscina cae al fondo. Para ello se adjunta el cartucho del matraz de filtro. En otra realización, es posible cortar el cuello de una botella de 2 litros de 15 cm de largo. Use una media en la parte abierta y fíjela con una corbata. La manguera está conectada a otra parte. Se envía a la bomba de circulación.
A la segunda salida del tubo de la bomba se suministra desde la parte inferior del colector.
El tubo de la parte superior del colector se suministra a la cuenca para que la bahía tenga lugar desde arriba.
Para iniciar todo el mecanismo, es necesario llenarlo parcialmente con agua para que la bomba pueda recoger la corriente.

La esencia de la operación reside en el hecho de que el agua fría se toma del fondo de la piscina y se alimenta a la parte inferior del policarbonato. Al pasar por toda su área a través de pequeños canales, se calienta y vuelve al tanque de nuevo. Con un tamaño de depósito de 6? 2 m, la potencia alcanza aproximadamente 7 kW.

Otro mecanismo de calentamiento también se hace bastante simple. Para ello se necesitará:

tubo de metal-plástico con un diámetro de 16 mm;
vidrio;
Pintura negra en barrica, resistente a la temperatura;
tabla cortada 10? 3 cm;
destornillador
tornillos autorroscantes;
chapa galvanizada 1 × 2 m;
sierra para madera.

El montaje de toda la estructura se realiza de la siguiente manera:

Se cortan dos espacios en blanco de 2 m del tablero, los otros dos segmentos deben ser de 1 m cada uno
Están torcidos juntos en un rectángulo.
La parte posterior está cosida con chapa.
El lado interior está cubierto con pintura negra, que atraerá más luz solar.

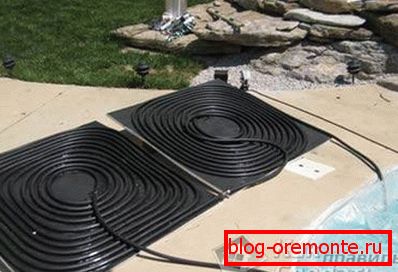

Todo el espacio de construcción se divide convencionalmente en dos partes. En cada uno de ellos es necesario colocar un tubo de metal y plástico, que se enrollará en forma de caracol.
Dos circuitos están interconectados en un sistema cerrado.
Para la fijación de la tubería, se fijan barras laterales de madera u otro material restrictivo.
En el interior, todo está pintado nuevamente con pintura en aerosol negra.
En una de las paredes de los extremos, se hace un recorte y se pasa la tubería de suministro. De la misma manera, vale la pena hacerlo desde el extremo opuesto diagonalmente.
La caja está cerrada en la parte superior con vidrio ordinario. Esto le dará la oportunidad de elevar la temperatura al máximo valor posible.
Una bomba está instalada cerca de la piscina. Se puede usar centrífuga autocebante. Él no tiene miedo de airearse. También succionará con éxito el agua y la alimentará arriba.
El colector está instalado en un ángulo de 30 ° en la dirección del sol. Es recomendable colocarlo sobre el techo.
Una manguera se introduce en la piscina y se coloca una barrera de filtro, como se describe anteriormente. El tubo está conectado a la bomba. Un tubo para suministrar líquido a la parte superior está conectado a la segunda salida.
Desde el tubo colector se baja directamente a la piscina.

El agua, que pasa a través de las secciones enrolladas de la tubería, se calienta bien y luego libera su temperatura al líquido que está en el tanque. Las bobinas pueden no estar dispuestas necesariamente como se describe anteriormente. Es posible realizar la construcción de tamaños grandes y colocar la serpiente de tubería u otro patrón, lo que garantizará el máximo calentamiento.

Para automatizar todo el proceso, la bomba se puede conectar a un temporizador especial. En el dispositivo para realizar ajustes en este modo, de modo que comience a funcionar solo durante el día. El supercargador se encenderá de forma independiente y no tendrá que preocuparse por condiciones incómodas.

Calentador de leña

La esencia del método, que se describirá a continuación, se asemeja fundamentalmente a los calentadores solares. Sólo el elemento principal no es una fuente natural, sino artificial. Consideremos el esquema general. Los componentes pueden ser reemplazados fácilmente por aquellos que están disponibles en un caso particular. Para el trabajo necesitarás:

tubo o manguera de plástico que puede soportar agua caliente;
radiador viejo o batería;
circulación o bomba centrífuga adecuada;
Barril de metal de 200 l;
leña

Antes del montaje, debe encontrar un lugar en el sitio donde pueda hacer un incendio libremente. No debe estar demasiado cerca de la piscina, porque Puede dañarlo si se ensambla a partir de película de PVC o madera.

El tanque de metal está instalado. No es necesario utilizarlo. Puedes hacer rodales de ladrillos improvisados.
Por encima de él cabe un radiador o una batería vieja.
Los pezones con árboles de Navidad se atornillan en las salidas en los extremos, en los que se puede poner una manguera. Esto puede ser un adaptador con dos hilos para enrollar la tubería.
Para conectar el puerto de salida y bajarlo a la piscina.
En la parte inferior de la piscina, instale la punta del filtro según el principio, como se describe anteriormente.
Conecte la manguera de admisión a la bomba.
Desde la bomba realizamos una conexión a la entrada de la batería.
Bajo el radiador hacemos fuego y encendemos la bomba.

Si se desea, la piscina con 11 mil litros de agua puede calentarse a una temperatura de 27 ° C en un día. Si continúas calentándote, obtén un jacuzzi improvisado.

Antes de usar una batería vieja o un radiador, asegúrese de enjuagarlos bien. En el medio puede haber una incursión y óxido, lo que provocará daños en el impulsor de la bomba y también manchará el agua.

Можно сделать переносной прибор, который будет применяться на постоянной основе. Для этого понадобится металлическая труба диаметром 200 мм. Ее высота должна быть 80?100 см. На дно приваривается квадратный лист металла размером 30?30 см. По внешней стороне спиралью накручивается медная трубка желаемого диаметра. Верхний конец подключается к шлангу, по которому вода поступает в бассейн, к нижнему — подача. Для того чтобы вся система заработала, необходимо внутри гильзы развести костер и постоянно подкладывать leña Вода, поднимаясь по змейке, будет прогреваться и потом отдавать свою температуру в общей емкости. Чтобы увеличить КПД установки, можно найти еще одну гильзу большего диаметра и установить ее как кожух, тогда прогрев будет осуществляться еще быстрее.

Calentador de gas

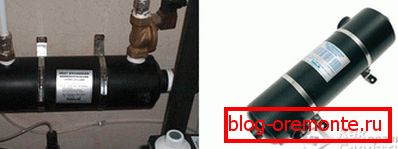

Como se mencionó anteriormente, la conexión directa a la caldera está llena de reparaciones costosas. Se han desarrollado intercambiadores de calor especiales para este caso. Representan un pequeño matraz que está conectado a través de un distribuidor al sistema de calefacción. En ella circula sobre una serpiente el agua caliente. Gracias a la bomba, que se instala cerca de la piscina, el líquido se alimenta en este manguito, donde tiene lugar el intercambio.

El artículo puede usarse como una guía práctica para ensamblar un calentador específico o como una sugerencia para sus propios desarrollos. Estamos seguros de que podrá ensamblar una unidad productiva.

El video

El montaje del colector solar se muestra a continuación:
