Caldera para un baño con sus propias manos.
Uno de los atributos importantes del baño es la caldera. Las calderas modernas se están ejecutando en diferentes fuentes de combustible que no sólo determina la calidad de la obra, sino también el costo de la unidad y su mantenimiento. Para producir un dispositivo de este tipo, o por lo menos, se puede instalar por su cuenta, por lo que se ahorrará significativamente. En este artículo vamos a hablar acerca de cómo hacerlo desde el tubo (metal), considerar las opciones de instalación, así como proporcionar diagramas, dibujos, fotos y video con instrucciones.
Tipos de calderas
Según el tipo de combustible utilizado, todos los diseños conocidos de calderas (hornos metálicos) para baños se dividen actualmente en las siguientes clases:
- unidades de gas;
- eléctrica
- trabajando en combustibles sólidos;
- пиролизные;
- Trabajando con combustible líquido (diesel).
La producción de una caldera de gas, que es la opción más económica de todas las enumeradas, es posible solo si ya se ha suministrado gas a su sitio.
Una característica de tales dispositivos es que durante la operación casi no emiten ningún olor ni ardor y no requieren la preparación de reservas de combustible para todo el año.
La ventaja indiscutible de los dispositivos de tipo eléctrico es la ausencia de residuos peligrosos y la capacidad de prescindir de los sistemas de ventilación. Estas calderas también se encargan de la disponibilidad de reservas de combustible a largo plazo; pero con esta opción no debemos olvidarnos del aumento constante en el costo de la electricidad que consumen.
Las calderas de combustible sólido pueden mantener tanto el proceso de combustión como la temperatura de calentamiento requerida durante un tiempo prolongado. Pero, a diferencia de sus homólogos de gas y electricidad, no pueden operar continuamente y necesitan cargar regularmente nuevos lotes de combustible.
La pirólisis y las calderas de combustible líquido se realizan, por regla general, de acuerdo con esquemas tecnológicos complejos y es poco probable que se implementen en condiciones de vida normales. Solo los tres primeros tipos de estructuras de calefacción consideradas por nosotros son adecuados para la producción independiente. Ofrecemos a su consideración la versión más común en la actualidad de un dispositivo de combustible sólido que funciona con madera convencional.
Construcción

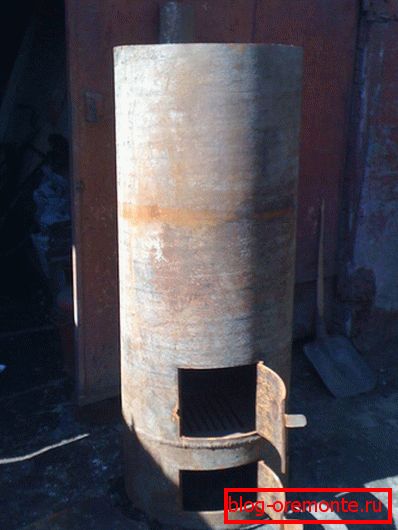

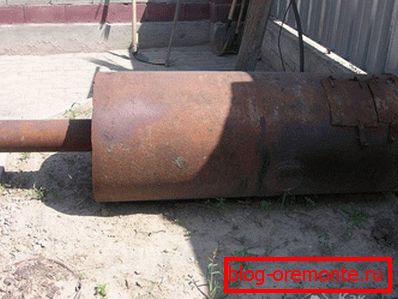

Para empezar, debe abastecerse de todo lo necesario para ensamblar una caldera con equipos y herramientas. De la herramienta, necesitará una máquina de soldar y una “amoladora”, y puede usar un barril de metal de 200 litros (versión horizontal) como pieza inicial inicial. Para equipar la caldera de tipo vertical, tendrá que recoger un trozo de tubo de paredes gruesas con un diámetro de unos 50 cm y una longitud de aproximadamente un metro y medio. El dispositivo hecho de dicho material puede calentar una habitación con un área de hasta 10 metros cuadrados.
Considere esta opción con más detalle.

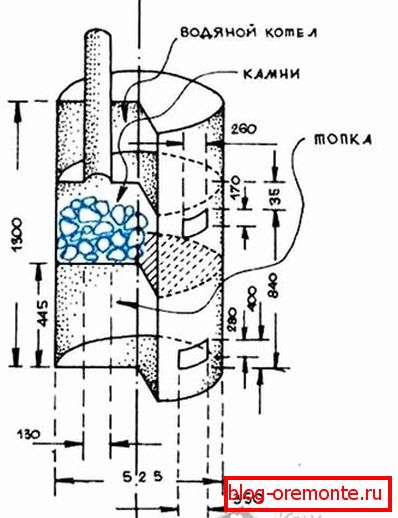

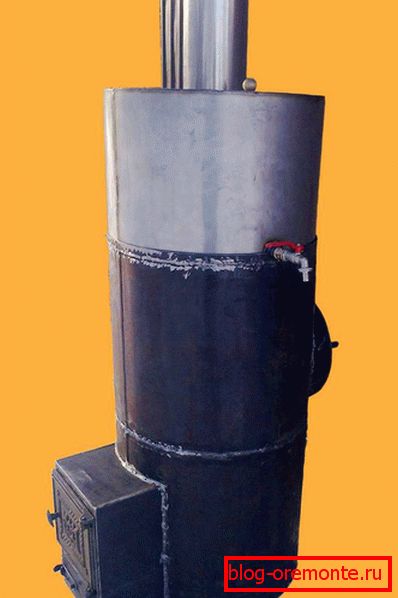

La tubería completa se divide en tres partes, cada una de las cuales representa una cierta unidad funcional del horno, utilizada de acuerdo con su propósito. La parte más baja y parte del espacio de la tubería ubicada arriba se usa para la caja de fuego y la piedra. Proporcionan el modo de funcionamiento requerido de la caldera y crean condiciones para su funcionamiento normal. Como parte de la palanquilla calentada con agua (tanque), se utiliza esa parte de la palanquilla, que se encuentra en la parte superior (encima de la estufa y la chimenea).
La parte más baja de la tubería (soplado, fogón y estufa de sauna) está equipada con particiones, en las que se cuelgan rejillas especiales: barras de rejilla, que se venden libremente en tiendas de fundición especializadas. La sección del calentador está llena de pequeñas piedras de forma ovalada, cuya estructura le permite "mantener" el calor durante mucho tiempo.

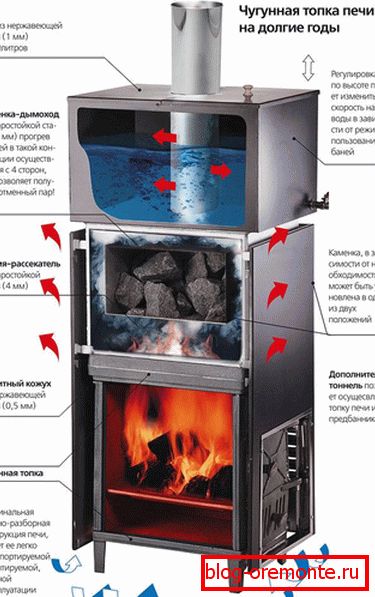

En un horno vertical, un compartimento que sirve como tanque de agua caliente se coloca directamente sobre el calentador. Para este fin, otra partición se monta directamente sobre ella, que es la parte inferior de este compartimiento.
En esta partición se debe proporcionar una abertura especial para el tubo de la chimenea, desplazado más cerca de la pared trasera de la caldera. Desde arriba, este compartimento tiene una partición con una abertura para la chimenea, que cubre solo una parte del tanque. La parte restante no cubierta de la partición sirve como un agujero para verter agua y se suministra con una cubierta especial.
Instalacion
La instalación de la caldera debe comenzar con la preparación de la cimentación; al mismo tiempo, la capacidad de este último dependerá de si planea bloquearlo o no. Necesitará dicho revestimiento solo si está acostumbrado a vaporizar varias "visitas" y desea que el calor permanezca en la sala de vapor el mayor tiempo posible.
La base de la caldera está hecha de ladrillos refractarios, que se colocan en un sitio previamente preparado en dos filas y luego se vierten en la mezcla de concreto terminada. Las dimensiones del sitio para la cimentación y su eliminación de las paredes de la sala de vapor también dependen de si se va a hacer un revestimiento de ladrillo.

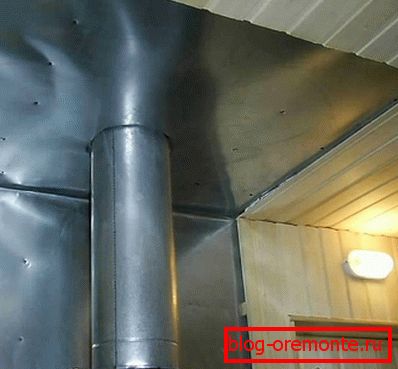

Para el funcionamiento seguro de la caldera de metal instalada en la sala de vapor, las paredes en el área de su ubicación deben cubrirse con una capa de material refractario (Isovera, por ejemplo). Los lugares donde se coloca el tubo de la chimenea a través de los elementos de madera de la construcción del baño deben protegerse con un material refractario especial (asbesto).
El video
En el siguiente video verá un ejemplo de una estufa para un baño con una caldera de calentamiento de agua:
La foto
