Arbor de metal con sus propias manos.

La glorieta de metal es un diseño duradero y confiable, que, siempre que se disponga de forma adecuada, el diseño y la planificación serán una excelente adición a la dacha. Hoy en día, se han desarrollado una gran cantidad de tipos y formas de estructuras de arbol de metal. Por lo tanto, encontrar una opción adecuada para usted no será problemático. Aunque el mercado ofrece diseños de arboles listos para usar, recuerde que hacer una glorieta de metal con sus propias manos no solo ahorrará el presupuesto familiar, sino que también disfrutará de los frutos de sus manos. Le sugerimos que estudie la guía para la construcción del cenador.

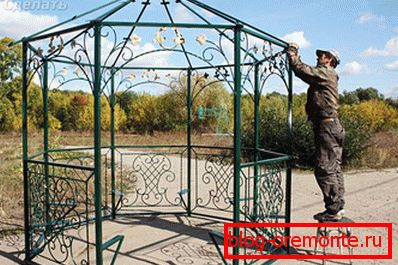

Tipos y métodos de montaje.

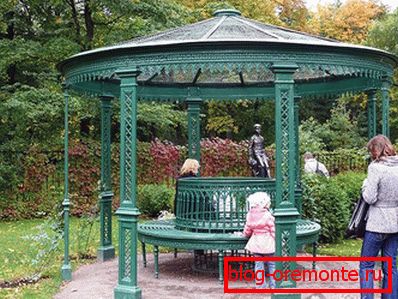

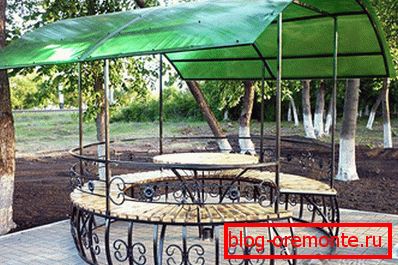

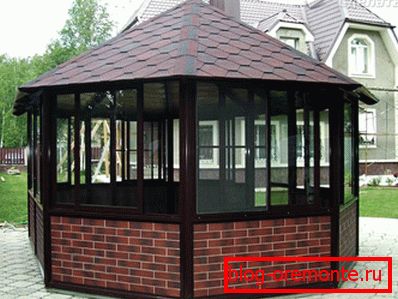

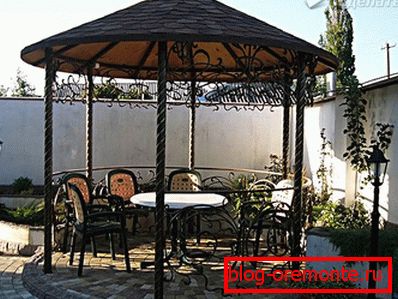

El mirador se puede construir de diferentes formas: rectangular, cuadrada, hexagonal, octaédrica, redonda. Además, puede instalar un cenador de metal de dos maneras:

1. Las tuberías se concretan en el suelo. Después de que el concreto se endurece, toda la construcción del eje se suelda a los postes. A cierta distancia del suelo, se realiza el flejado inferior, sobre el que se coloca el piso. También es posible colocar losas de pavimento en la base o colocar el sitio en concreto. Para tal cenador no necesita una fundación.
2. La cinta de poca profundidad o la base de la columna está hecha. El marco del árbol se hace por separado. Se instala en los cimientos prefabricados y se asegura con anclajes.

¿Cuál de estas tecnologías es más práctica? Si hablamos de la confiabilidad y la calidad de la sujeción, entonces la primera opción es más práctica, ya que los postes se fijan de manera segura en el concreto, y esta opción también es más barata. No hay necesidad de hacer los cimientos. Pero, por otro lado, esta opción es más adecuada solo para el período de verano. Sin el piso en invierno no se puede hacer, por lo que la segunda opción es mejor, ya que es posible construir un mirador de metal cerrado.

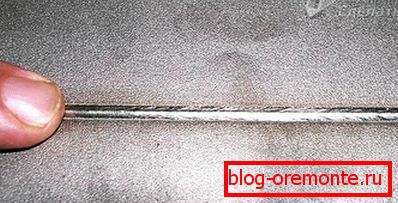

Metodos de conexion

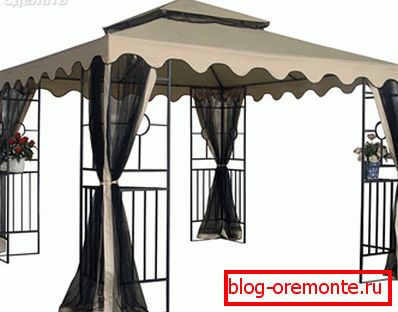

La mayoría de los productos metálicos se ensamblan por soldadura. Este método de instalación es confiable y rápido. Sin embargo, si necesita construir un mirador plegable, sus módulos individuales están conectados con pernos. Por lo general, tales cenadores se cubren con un toldo o se hace un techo liviano. Todos los elementos de la estructura: rieles, techos y contrahuellas se ensamblan muy rápidamente. La ventaja de este eje es que no requiere mucho espacio para su almacenamiento.

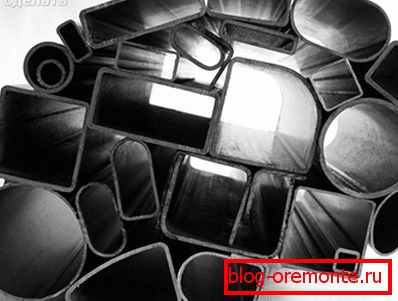

Que metal hace

En la mayoría de los casos, los cenadores de metal están hechos de tubo con forma. El grosor de su pared no debe ser inferior a 2 mm, pero no demasiado grueso. Si planea usar tuberías redondas, la pared debe ser similar a la tubería. En contraste con el perfil, los tubos redondos son más baratos. Pero cuando se trabaja con ellos, se requieren habilidades, ya que se requiere una calificación suficientemente alta de la soldadora para soldar tubos redondos con una costura hermosa y duradera.

Aunque los tubos de acero se utilizan principalmente, a menudo, se utilizan perfiles de aluminio, especialmente para estructuras de cenizas plegables. Como resultado, el mirador resultará mucho más fácil, pero a un costo más caro.

Le ofrecemos familiarizarse con el proceso de fabricación de cenizas de metal de tubos con forma.

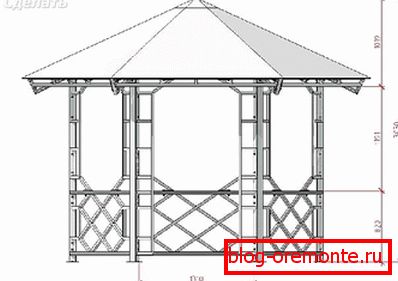

El cálculo del material y el tamaño del cenador.

En primer lugar, necesitas hacer compras del material. Para bastidores de arbor necesita los siguientes tubos de perfil

• 50? 50 mm si la pizarra, las tejas, el metal o la lámina profesional se colocarán en el techo;
• 75? 75 mm si la teja del techo cabrá teja o pizarra.

Para los puentes, es posible un perfil más delgado: 50–50 mm - máximo, mínimo - 20–30 mm. Si planea construir un eje grande, entonces, en consecuencia, la sección transversal del perfil es mejor que una grande y viceversa. También tenga en cuenta el peso del material que se va a revestir del marco del árbol.

Para hacer una glorieta cuadrada de metal, con un tamaño de 3000 × 3000 mm y una altura de 2200 mm, se requiere un conjunto de materiales de este tipo:

• Tubos para atar 12 m - 50? 50? 2 mm;
• tubo de perfil para saltadores con este nombre: 30 m - 40 × 20 × 2 mm, 6 m - 20 • 20 × 2 mm y 14 m - 40–40–2 mm
• Tiras metálicas de 2 m 20? 4 mm.

Instrucciones paso a paso: marcado y montaje de pilares.

Desde la superficie del suelo en el sitio de construcción, retire la capa de suelo fértil. Si el agua sale bien del sitio, el pozo está lleno de arena y tierra, preferiblemente sin vegetación. Si el suelo es predominantemente de arcilla, también se rellena la arcilla para ser removida.

A continuación, se hace un hoyo para la instalación de tuberías de hasta 90 cm de profundidad. Usted instala una tubería en ella, la llena con escombros de gran parte o residuos de construcción. Después de eso, alinee las columnas de soporte verticalmente. En una posición igual, deben fijarse y luego proceder al hormigonado.

Si se usa cemento M400 para el hormigonado, se agrega arena en la medición de 3-4 partes. Al mismo tiempo, el concreto debe ser líquido para llenar todo el pozo cubierto con escombros.

Para trabajar con metal es muy conveniente utilizar un nivel o una plomada con un imán. Usted establece el objeto de medición en el lugar correcto y, sin ningún problema, expone la columna de soporte por nivel.

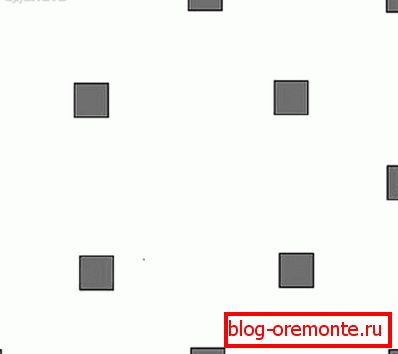

Otra opción para la fabricación de la base es instalar los bloques en los que se instalará el mirador. Con este rendimiento, la estructura se elevará desde el nivel del suelo. Los bloques se instalan necesariamente en las esquinas y de manera escalonada en el medio. Esto evitará que la tubería se doble. Cuando el borde del tubo de 50 mm 3 m sin soporte se hunde. Los bloques se alinean horizontalmente. Para hacer esto, puede conducir en las esquinas de las clavijas y tirar de una cuerda entre ellas.

Se puede evitar toda esta molestia con la instalación de soportes si las columnas de soporte simplemente se concretan en el suelo. Pero en este caso, las bandas inferiores deberán soldarse para nivelarlas.

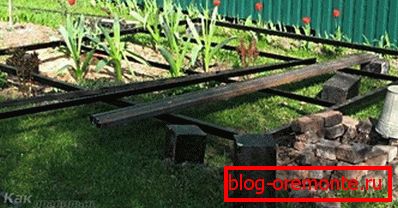

Bastidores y flejes inferiores

Cuando se instalan los bloques, se colocan tuberías adecuadas alrededor del perímetro. Para el fleje inferior es suficiente el tubo de 50? 50 mm, pero puede ser más. Asegúrese de verificar el nivel horizontal de las tuberías. En las esquinas de la soldadura del tubo. Después de eso, para instalar el piso de las tablas, suelde los puentes desde la sección de tubería de 40 × 20 mm.

Todas las tuberías deben estar cebadas. Trate los puntos de soldadura con especial cuidado.

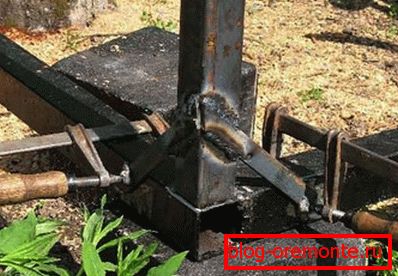

De modo que era posible colocarse en posición vertical en toda la altura en el mirador, los bastidores están hechos con una altura de 2200 mm. Para que los racks tengan la rigidez necesaria y estén firmes, debe soldar los soportes de montaje de la tira metálica, como se muestra en la ilustración.

Una vez establecido un bastidor en el nivel, la abrazadera sujeta los jabalíes y los suelda mediante soldadura. También escaldan el tubo en la base.

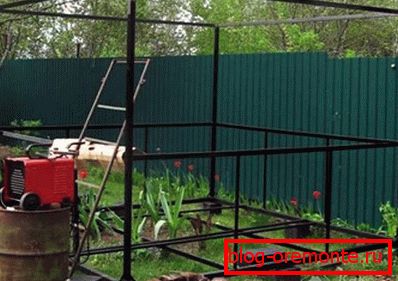

Barandilla y guarnecido superior.

En nuestro cenador, la altura de la barandilla será igual a 900 mm. Puede realizar el diseño sin barandillas; no importa, por ejemplo, la costura sólida de policarbonato. Para la tubería central (para la barandilla) y la parte superior, se utiliza un tubo con una sección transversal de 40 × 20 mm. Para que la rigidez entre el fleje inferior y la barandilla sea suficiente, puede soldar los postes verticales a 950 mm del mismo tubo.

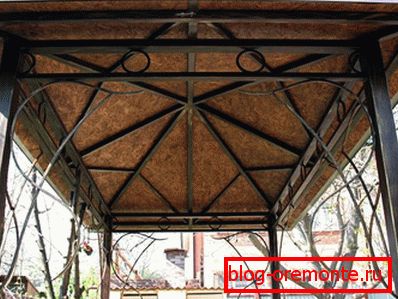

Hacemos un techo

En nuestro caso, el techo del mirador estará cubierto de tejas. Para ello, la construcción de cercha está realizada en madera. Para el marco de madera utilizada 75? 40 mm. Para batir debajo de la baldosa, puede utilizar los paneles de pared. Para una vista más presentable desde la parte inferior, los paneles se pueden reemplazar con madera contrachapada resistente a la humedad.

En el extremo abierto del tubo de perfil, martille un trozo de madera con una profundidad no inferior a 100 mm en el bastidor. Encima de esto debe quedar una longitud de hasta 70 mm. A estos embotellamientos se llevarán a cabo vigas. Por lo tanto, los atascos de tráfico se pueden cortar en la raíz y en el ángulo deseado.

Otra opción para unir vigas es soldar un soporte de un ángulo metálico a un ángulo dado de un techo a los postes. En la esquina se perfora un agujero a través del cual se fijará el sistema de armadura.

Los balseros se cortan en la cantidad de 4 piezas. 2,5 m. Todas las vigas están conectadas en un punto arriba. Se pueden derribar con clavos o tornillos. Al mismo tiempo, traza alrededor de la esquina, para esto, los extremos de la viga se recortan al ángulo. Para una mayor confiabilidad, las vigas se pueden conectar entre sí con un ángulo de acero inoxidable.

Antes de instalar las vigas, trátelas con antisépticos contra la pudrición. También pueden tratarse con tinte y barniz o pintar en cualquier color. Esto simplificará enormemente el trabajo, ya que no será necesario hacer todo esto a la altura.

En el centro del fleje superior aseguran la viga transversal. Desde él, instale perpendicularmente la cremallera hacia las vigas superiores de las vigas. Esto mejorará significativamente el diseño del techo. Después de instalar y fijar las vigas, puede hacer una caja, y el contrachapado o el revestimiento se coloca encima. El toque final en la disposición del techo será la colocación de tejas. Su colocación se realiza de abajo hacia arriba, y se clava con pequeñas uñas.

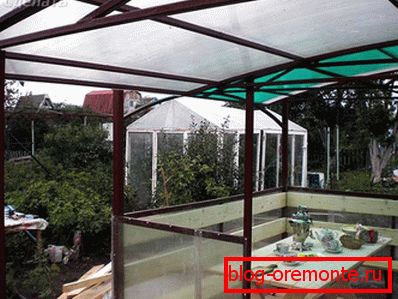

Acabado final

En la última etapa, el piso está hecho de una tabla de 70 a 40 mm. Se necesitan pequeños huecos entre las tablas, lo que permitirá que la madera se hinche con los cambios en la humedad. Dado esto, la tabla de suelo no se recomienda para pisos en el mirador. En cuanto a los lados del mirador, por su decoración, puede utilizar una variedad de opciones. Por ejemplo, soldar elementos de forja, cerrar la barandilla con policarbonato, etc.

Entonces, aprendimos cómo hacer una glorieta de metal usando un tubo con forma. Si tiene su propia experiencia en la realización de dichos trabajos, deje comentarios al final de este artículo. También los dibujos proporcionados pueden ayudarle. A partir de ellos, podrás diseñar tu eje de metal.

El video

En el video se proporcionan instrucciones adicionales para hacer una glorieta de metal:

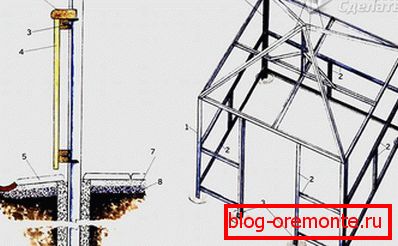

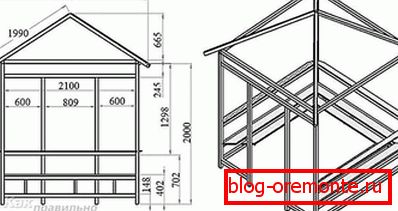

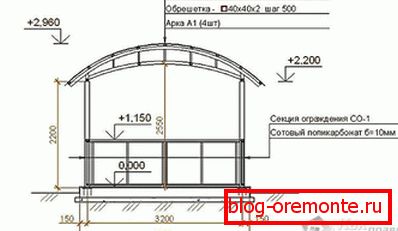

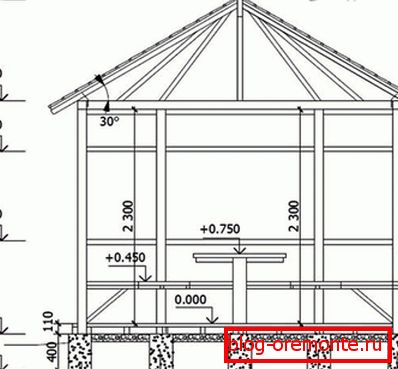

Esquemas

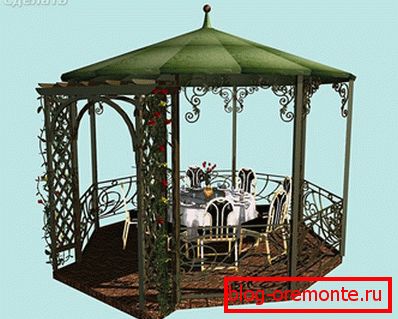

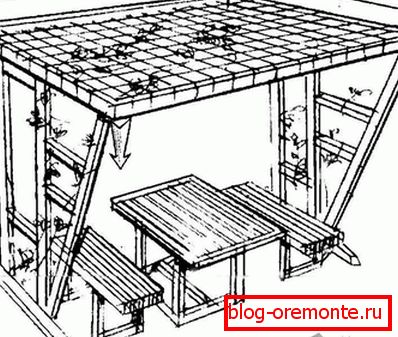

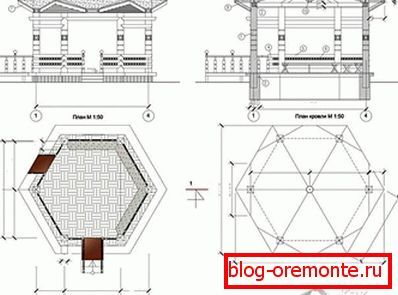

Estos esquemas te ayudarán a diseñar una pérgola por tu cuenta:
