Aguas residuales en el apartamento con sus propias manos.

Todos los desagües domésticos de numerosos aparatos sanitarios del apartamento se descargan a través de tuberías de alcantarillado. Los desarrolladores realizan su instalación, pero los propietarios tienen que lidiar con la reparación y el reemplazo de los servicios públicos. A veces, un nuevo edificio requiere la colocación de alcantarillas desde cero. El trabajo de instalación se puede confiar a los plomeros, pero si hay tiempo libre y un deseo de ahorrar dinero, entonces el sistema de alcantarillado en el apartamento también se monta solo. Lo principal es saber cómo llevar a cabo la instalación de tuberías y conectar las tuberías.

La primera etapa es la planificación.

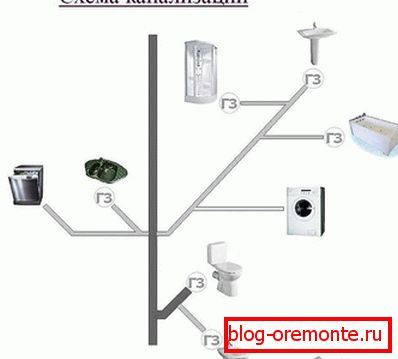

Antes de instalar tuberías e instalar tuberías, debe realizar la planificación del sistema de alcantarillado. El esquema incluye los siguientes elementos:

  • accesorios de plomería: inodoro, lavabo, ducha, baño, lavaplatos, bidet;
  • longitud y diámetro del tubo;
  • distancia de paredes a tuberías y tuberías;
  • la ubicación del elevador;
  • El diámetro del sifón para conectar el fregadero y el baño.
  • el número de elementos de conexión (accesorios);
  • ángulo de inclinación del sistema;
  • Ubicación de los puntos de auditoría.

Si no planea conectar nuevos puntos, entonces no puede cambiar el diseño existente de la alcantarilla. Esto simplificará el cálculo del material requerido. La longitud de todas las tuberías se mide en el sitio, si pasan a través de una pared, entonces se requerirá el tamaño de cada sección.

El diámetro de las tuberías de alcantarillado no se elige arbitrariamente, existen recomendaciones para su tamaño:

  • para la sección transversal del elevador - 110 mm;
  • para el aseo - 110 mm;
  • Para baño, lavabo y otros aparatos - 50 mm.

Para conectar algunos dispositivos a veces se utiliza un tubo de 32 mm.

La desviación tampoco tiene que ser elegida independientemente, los tubos con un diámetro de hasta 50 mm están dispuestos en un ángulo de 3 ° y 110 mm - 2 °. Esto significa que en una parcela de 1 metro la pendiente cambia en 3 y 2 cm, respectivamente. La ubicación correcta de la línea garantiza el movimiento del agua en el sistema de flujo automático.

Selección de materiales

El alcantarillado en el apartamento está hecho de plástico, con tuberías de hierro fundido que trabajan más duro. Se utilizan tubos poliméricos de tres tipos: cloruro de polivinilo, propileno y polietileno. Estos productos son similares en apariencia y propiedades:

  • Superficie lisa sobre la que no se acumulan depósitos;
  • resistencia, resistencia a la corrosión;
  • peso ligero
  • durabilidad
  • La instalación no requiere soldadura.

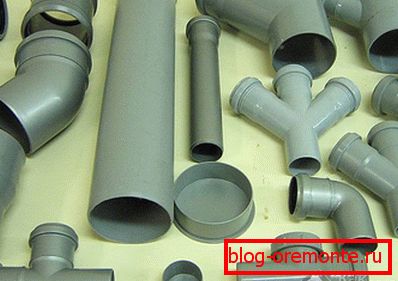

Para conectar las tuberías, son necesarios elementos especiales: curvas, tees, transiciones de metal, puños. Es mejor comprar todo el material necesario de un fabricante, ya que garantiza la precisión de coincidencia de todos los diámetros. El sellado de las juntas requerirá grasa de silicona, también se compra con anticipación. Entonces, para el trabajo necesitaremos:

  • Tuberías de plástico con un diámetro de 50 y 110 mm.
  • guarniciones
  • puños de sellado;
  • abrazaderas de plástico, seleccionadas sobre la sección transversal de las tuberías;
  • escotilla de auditoría, que se instala en un elevador común;
  • Sellador de silicona.

Herramientas:

  • perforador
  • Búlgaro
  • martillo
  • sierra para metales
  • zubilo;
  • Llaves ajustables de varios tamaños.

Desmantelando el antiguo sistema.

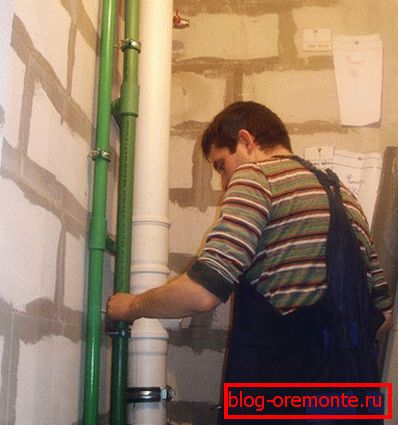

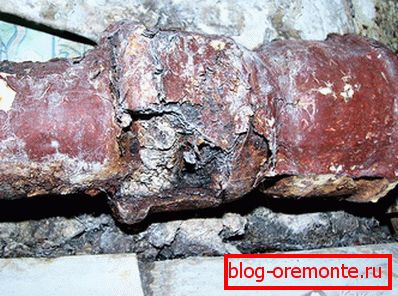

El reemplazo de las alcantarillas se inicia desde la canalización vertical. Esta es la sección más difícil, se ejecuta a través de los desagües de los apartamentos vecinos, por lo que durante el período de reemplazo de la tubería, se debe pedir a los vecinos que no usen aguas residuales por algún tiempo. El desmantelamiento es el siguiente:

  1. Acceso al lugar de atraque del elevador con el sitio adyacente. Esto puede requerir romper una porción de la losa.
  2. La parte de un tubo de hierro fundido es cortada por el molinillo. Si no puede cortar completamente, entonces puede romperse con un martillo. El trabajo debe hacerse con cuidado, ya que una pieza rota de tubería puede permanecer dentro y bloquear toda la tubería.

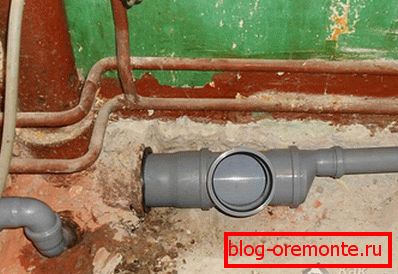

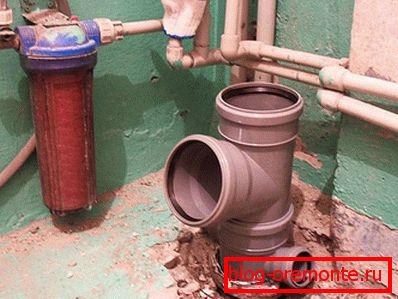

  3. Se instala una T en la parte inferior de la canalización vertical cerca del piso. El tubo de plástico recto elegido para el tubo ascendente se conecta en la parte superior con el resto del tubo de hierro fundido mediante un manguito de transición. La atadura con una camiseta se realiza mediante una campana. La estanqueidad de la junta proporciona un anillo de goma y un sellador de silicona.
  4. El tubo está unido a las abrazaderas de pared. En el área de las tomas, el tubo está rígidamente fijo, en otros lugares la fijación está flotando.

Una vez completada la instalación del elevador, proceda al diseño

Instalación de sistema de alcantarillado.

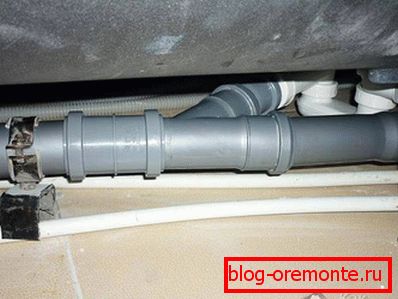

Todos los accesorios de plomería están desconectados de las tuberías que deben desmontarse. Después de eliminar el sistema anterior, se marca el diseño de la nueva carretera. Al instalar la tubería, las secciones rectas, curvas y giros, que provocan bloqueos, deben ser el número mínimo. La instalación adecuada de las alcantarillas con un pequeño número de conexiones y un ángulo de inclinación sostenido garantiza la autolimpieza del sistema. Con cada descarga, el flujo transporta el resto del flujo anterior.

Para organizar el marcado de la pendiente de las tuberías, puede usar una línea en la pared o una cuerda unida al punto más alto y más bajo del sistema de alcantarillado. De acuerdo con este marcado, la ubicación de instalación del sujetador está determinada, para tuberías de 50 mm, las abrazaderas se colocan a través de 50 cm. Para aliviar la tensión en las tuberías, es necesario combinar dos tipos de sujeción:

  • rígido - el tubo se fija con una junta de goma;
  • Los sujetadores flotantes permiten que la tubería se mueva, funciona sin una inserción de goma.

Antes de instalar los tubos, se deben achaflanar y limpiar los bordes para que no queden rebabas. La superficie interna de la tubería y la conexión deben estar limpias y secas. Al realizar la conexión, el extremo del tubo se inserta en el zócalo hasta que quede apretado. Para mejorar la estanqueidad del anillo de goma se aplica grasa de silicona. Los batidores deben estar ubicados en el flujo de agua. Durante el funcionamiento del sistema de alcantarillado, se produce una deformación de la temperatura del plástico. Para que la costura no pierda la tensión al expandir el material, queda un espacio de 1 cm. Esto se hace así: el tubo se inserta en el zócalo hasta el tope, luego se hace una marca de 10 mm y la pieza se retira a esta marca.

Para no tener que rehacer el sistema terminado, es necesario realizar una instalación de prueba sin conexiones selladas. Una vez que esté seguro de que la instalación es correcta y de que todas las piezas están presentes, puede completar el ensamblaje.

Recomendaciones de instalación:

  1. Sólo se pueden cortar tubos de plástico rectos. La mayoría de las veces en casa, la incisión se hace con una sierra para metales, ¿necesariamente en un ángulo de 90?
  2. Si es necesario, realice un giro, es mejor usar dos toques de 45?. No rompen drásticamente los drenajes en movimiento, por lo que es menos probable que se obstruyan.
  3. El primero en unirse al inodoro del sistema, luego los accesorios de plomería restantes.
  4. En áreas difíciles establecer un segmento llamado revisión. Tiene un orificio cubierto con una tapa de goma a través del cual se puede inspeccionar la superficie interna del tubo.
  5. Parte de la tubería está conectada a la alcantarilla directamente, pero hay aparatos que requieren la instalación de un sifón. Este es un dispositivo con una curva en forma de rodilla, dentro de la cual siempre hay agua para un sello hidráulico. Siphon no permite que se propaguen olores desagradables del sistema de alcantarillado en el interior.
  6. La distribución de aguas residuales se realiza no solo a lo largo de las paredes, sino también en las puertas. Antes de colocarlos en la pared, las tuberías se envuelven en un material suave para reducir el ruido. Para evitar que el cemento entre en las juntas, se pegan con cinta adhesiva. En las ranuras, los tubos se fijan de forma flotante.
  7. Los extremos de las ramas horizontales se cierran con tapones.

Después de la instalación, es necesario verificar la estanqueidad del sistema ensamblado en todas las partes del cableado en el apartamento y en la unión con el elevador. La confiabilidad del acoplamiento del nuevo tubo ascendente con la tubería vecina se verifica después de que el agua se drene en el piso superior. Para comprobarlo, el agua entra en el baño y luego se retira el tapón, se abren los dos grifos de la cocina y se drena el inodoro. La confiabilidad de las articulaciones es fácil de evaluar, todas deben estar secas.
