Techo suspendido
Hacer el techo de la casa, una de las etapas más importantes de cualquier construcción. Representa las cargas de viento importantes, las precipitaciones y, en invierno, ejerce presión sobre la capa de nieve. Es por eso que el proceso de construcción de esta parte del edificio debe prestarse mucha atención, y todo el trabajo debe realizarse con la máxima precisión.

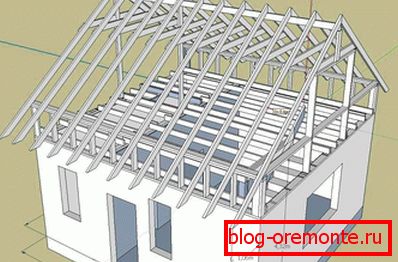

Como la mayoría de los otros tipos de trabajos de construcción, la construcción del techo se puede dividir en varias etapas separadas. Una de ellas es la instalación del sistema truss. Según sus características tecnológicas, pueden diferir entre sí. El diseño más simple es el de nylon. Cada una de las opciones requiere una consideración por separado, pero a continuación analizaremos cómo se construye el techo con vigas colgantes.
Descripción general y características
Considere lo que constituye un sistema de cerchas colgantes y determine las características principales de su fabricación.
- La principal diferencia con respecto a la naslonnaya es que los elementos estructurales colgantes se basan únicamente en la placa inferior y entre sí o en la barra de cumbrera superior. Es decir, en realidad cuelgan, sin el soporte vertical necesario para la construcción de un sistema de muros.
- Tal construcción es conveniente si la estructura no tiene paredes de apoyo internas. Se utiliza cuando está previsto utilizar el espacio del ático para viviendas, por ejemplo, en la construcción del ático.
- Vigas colgantes оказывают механическую распирающую нагрузку на стены здания. Давление полностью распределяется на опорные стены из-за отсутствия вертикальных опор. Крайне важно наличие в такой конструкции элемента, называемого затяжкой. Это горизонтальная балка, стягивающая стропильные ноги. Она берёт на себя часть распирающей нагрузки. Чем ниже установлены затяжки по отношению к мауэрлату, тем эффективнее они выполняют свои функции.
Hay una serie de características operativas positivas que tiene el sistema de vigas, que se realiza de acuerdo con el esquema de suspensión.
- Con una fabricación adecuada y de alta calidad, tiene la resistencia suficiente y es capaz de hacer frente a las cargas colocadas en ella.
- Tiene menos peso que la pared, lo que reduce la carga general del techo en las paredes y, por lo tanto, en los cimientos de la estructura.
- Debido al hecho de que el diseño utiliza menos elementos, se requiere menos material para su montaje que para el de nylon.
Desempeño del trabajo
Después de determinar el tipo de sistema de armadura, puede continuar con el proceso de construcción. Por conveniencia, se puede dividir en varias etapas separadas.
- La construcción del sistema de truss se realiza solo de acuerdo con el dibujo realizado por especialistas, ya que esto requiere un conocimiento especial y un cierto profesionalismo. Realizar cálculos a nivel de filisteo es inaceptable, ya que se pueden cometer errores críticos de diseño. Esto puede llevar a una violación de la integridad de la estructura o a su completa destrucción.

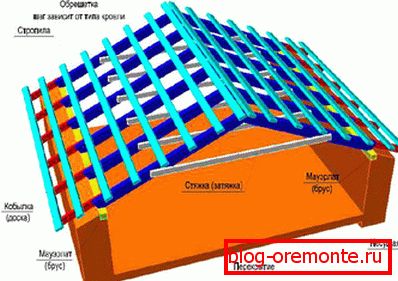

- Según el dibujo terminado, la placa de potencia se monta primero. Utiliza una sección de barra de madera de 20 a 20 cm, apilada y asegurada alrededor del perímetro de las paredes. Mauerlat debe impermeabilizarse, por ejemplo, con fieltro para techos. Para las paredes de ladrillo o bloque, se hace un nudo de hormigón nivelado alrededor del perímetro y se coloca el flejado sobre él.
- Siguiente instalado patas de armadura. Una tabla con una sección transversal de al menos 20 × 5 cm o una barra de sección cerrada es la más adecuada para su fabricación. En la parte inferior, se hacen cortes especiales (cortes), que son necesarios para un soporte más fuerte en la placa de potencia. La instalación de vigas colgantes es posible tanto con el uso de una barra de cumbrera, como resultado de lo cual aumenta la rigidez de toda la estructura, y sin ella.
- Primero, se instalan dos pares extremos de patas de armadura con una barra de cumbrera, y luego el resto. Hay otra secuencia de instalación - alternativamente. La primera opción es preferible, ya que se ahorra tiempo y toda la estructura se vuelve más robusta y resistente a varias cargas.
- El último conjunto de apriete. Para su fabricación suele emplearse la misma madera (tablero), que para las vigas. El ajuste se establece horizontalmente, apretando cada par de patas de armadura. Cuanto más bajo está instalado, más se redistribuye la carga hacia él. Si el ático se planifica como una vivienda, la altura de instalación de la bocanada puede ser diferente. Si por alguna razón no se encontró una barra de la longitud requerida, se permite hacer una ráfaga de restos, conectándolos con una superposición.
Para el montaje, utilice tres tipos principales de sujetadores: clavos, tornillos, pernos y tuercas, tanto individualmente como en combinación entre sí. La conexión sujeta con tornillos autorroscantes se aprieta adicionalmente con un tornillo y una tuerca. Se perfora un orificio pasante debajo del perno en las partes a unir. Los sujetadores adicionales incluyen elementos tales como: ángulos, grapas, perforaciones metálicas, etc.
Presta atencion En muchas conexiones de un diseño, sin falta, se realizan sierras tecnológicas, cortes, selecciones. Cada conexión responsable (que experimenta la carga máxima) debe estar sujeta con al menos dos sujetadores, preferiblemente tres. Por ejemplo, el apriete primero se asegura con dos clavos o tornillos y luego se atrae con una varilla roscada.
Sobre aleros sobresalientes. Es mejor si su valor se establece inicialmente en la longitud del pie de viga, pero esto lleva a un aumento en el precio, una madera grande es más cara. Para los voladizos, puede usar una tabla de corte de 10 a 5 cm. Se denominan "fillies", que se seleccionan de modo que en la parte superior la capa sobre la pata de viga sea de al menos 50 cm. Las "fillies" se sujetan con varillas roscadas. Para un ajuste más ceñido al mauerlat, en este último se realizan cortes correspondientes a la profundidad. Para un apoyo adicional y para dar a los aleros una mayor resistencia mecánica, en la parte central la canaleta se fija adicionalmente con una pequeña barra de soporte fijada al borde desde arriba y al alero desde el lado.
Con los cálculos adecuados y el trabajo posterior, el sistema de truss colgante no es inferior al nylon en sus características de rendimiento. Tiene la fuerza y la estabilidad suficientes, con la construcción de dicha estructura, se forma un espacio en el ático, adecuado para su uso como locales residenciales o comerciales. Un sistema de armadura de este tipo es la mejor opción cuando se construye un ático.
