Techo de dos niveles en sí

Hoy en día, los techos de tipo suspendido y suspendido son muy populares. Su elección no es solo una moda pasajera. La apariencia de estos techos hace que el espacio vital sea mucho más moderno y atractivo. Muchos se limitan a un techo de un nivel, pero aquellos que se atreven a construir una estructura de dos niveles tienen muchas más oportunidades de realizar su fantasía de diseñador. Por supuesto, el techo en dos niveles es más difícil de construir, por lo que muchos están interesados ​​en cómo hacer un techo de dos niveles para que se convierta en un punto culminante del interior y atraiga atención.

Trabajo preparatorio

Para reparaciones de esta magnitud, se necesita acceso completo a la superficie del techo. Para evitar que algo se mueva, es necesario liberar la habitación lo más posible de todos los muebles, en casos extremos, moverla a un lugar donde el maestro no tenga que estar durante la instalación.

Entonces necesitas examinar el techo. Es deseable que su superficie se encuentre en condiciones satisfactorias. Esto le ahorrará trabajo adicional al instalar una estructura de marco que necesita asegurar una sujeción confiable. Asegúrese de crear un techo de dos niveles con dibujos, que se aplicará a las dimensiones requeridas. La ejecución de esta fase del trabajo permitirá calcular la cantidad de materiales necesarios En la etapa de preparación, es igualmente importante pre-pensar el diseño del cableado y la instalación de los dispositivos de iluminación.

Antes de realizar la disposición de un techo de dos niveles, debe inspeccionar cuidadosamente la superficie del techo existente. Si la pintura o la pintura viejas se desprenden, debe limpiar la capa de yeso o losas con una espátula. Si el yeso sin áreas con delaminaciones y grietas, puede terminar el yeso de acabado. Si el techo a veces está cubierto de grietas o el yeso se retrasa detrás de la superficie del techo, el área inutilizable se limpia hasta la base. Luego, la superficie se trata a fondo con una imprimación y luego con una mezcla de yeso. Si el techo está rayado con telarañas, y más de un tercio del área total de la superficie del techo está dañada, es aconsejable empastarlo completamente. Enlucido total y el techo, que se caracteriza por importantes irregularidades y diferencias. Si las irregularidades tienen menos de un centímetro de profundidad, simplemente puede aplicar la malla de pintura y masilla de masilla varias veces hasta que se forme una superficie plana. Antes de emprender el trabajo posterior, debe esperar un tiempo para secar completamente la masilla y el yeso frescos.

Trabajar en el cálculo del techo de dos niveles.

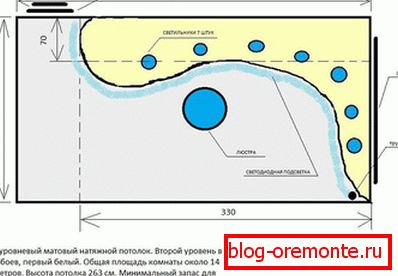

El trabajo en la etapa de diseño se considera difícil, y determinará cómo se verá el techo de dos niveles en el futuro. Durante el trabajo de diseño, es necesario dibujar los contornos del techo proyectado, determinar las ubicaciones de los fragmentos estructurales sobresalientes y los nichos ocultos, así como delinear los puntos de instalación de los dispositivos de iluminación. Si no tiene suficientes habilidades y calificaciones para realizar trabajos de diseño en este perfil, puede enlazar a esta sala en particular una de las opciones estándar.

Cuando se toma el proyecto con la decisión de diseño, puede iniciar el desarrollo del esquema de diseño para el techo futuro y el cálculo de los materiales necesarios para la construcción. Esto se hace en varias etapas.

Basado en las dimensiones de la habitación, se determina por el perímetro. Por ejemplo, tomamos una habitación con una longitud y una anchura de 6 my 4 m, respectivamente. Desde aquí, el perímetro es P = 6 · 2 + 4 · 2 = 20 metros lineales. Este número determinará la longitud del perfil direccional UD (PN). Para un techo con dos niveles, el perfil de dirección debe multiplicarse por 2, ya que será necesario hacer otra guía constructiva para el segundo nivel.

Presta atencion Si durante la construcción las paredes opuestas resultaron ser de diferentes tamaños, se toma en cuenta la longitud de la más grande. Que aparecerá en los cálculos.

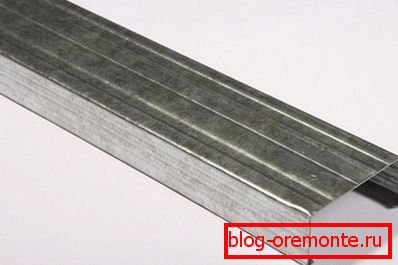

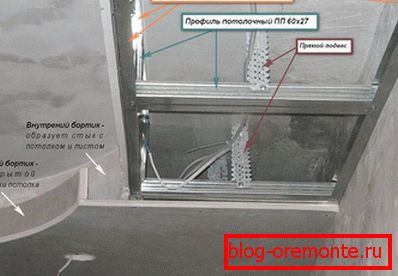

Ahora es necesario determinar el número de perfil de CD para el marco (PP). El perfil para el marco se fijará con una distancia de 0,6 m entre ellos, y la longitud de sus tablillas debe corresponder al ancho de la habitación. La longitud de la sala es de 6,0 m dividida por 0,6 y obtenemos exactamente 10 carriles de perfil para el marco de 4,0 m cada uno.

Presta atencion La distancia entre los listones del perfil de marco de 0,6 m no se eligió por casualidad. Como las hojas de yeso producen tamaños estándar con un ancho de 0,6 y 1,2 m, al instalarlas, las hojas deben colocarse de modo que sus bordes coincidan con la ubicación de los rieles de perfil. Estándar y la longitud de las hojas de yeso. En este caso, ajuste el tamaño de 2,5 m.

Sabiendo cuántos rieles de perfil se necesitan para el marco, puede determinar fácilmente el número de suspensiones directas que actuarán como sujetadores para los listones. La distancia entre las suspensiones es de 0.6 m, pero los primeros sujetadores se fijan desde las paredes a lo largo de la guía a una distancia de 0.3 m. Como resultado (4.0: 0.6) · 10 × 66 suspensiones para fijar el perfil del marco.

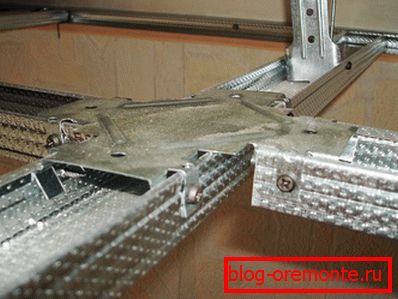

Para fortalecer la estructura del techo en 2 niveles, adicionalmente debe colocar puentes entre los perfiles principales del marco y las abrazaderas para ellos, que se llaman cangrejos. Primero debe determinar el número de cangrejos, la distancia entre ellos será de 0.6 m. Según el mismo principio de cálculo de cangrejos, se obtienen 66 unidades. Como resultado, hay 7 filas de puentes, que en longitud alcanzarán los 6,0 m.

Presta atencion Los cangrejos y los dinteles deben estar a una distancia de las paredes, según el tamaño de la estructura en el segundo nivel. Por ejemplo, con el ancho existente en el segundo nivel de 0,6 my la iluminación futura del tipo oculto, el puente al principio y al final se instalará a una distancia de 0,5 m de la superficie de la pared.

Habiendo considerado el tamaño necesario y la cantidad de sujetadores del primer nivel, se trata del segundo. En este nivel, los cálculos son más fáciles. Para los saltadores del nivel inferior, necesitará 24 elementos de perfil de CD de 0,4 m cada uno y 4 adicionales de 1,0 m para conectarse en las esquinas. Además, para arreglar los puentes se necesitarán 28 suspensiones.

Presta atencion Las suspensiones directas se usan solo si la altura del techo del segundo nivel no supera los 0,12 m.

Si existe la necesidad de fortalecer la estructura del marco y crear sujetadores adicionales para las placas de yeso, situadas verticalmente, debe comprar estantes del perfil del CD. Los racks deben ser el mismo número que los puentes de segundo nivel contados, es decir, 28 unidades.

En la última etapa, debe decidir el número de hojas de yeso. El cálculo es simple debido al tamaño estándar. Para la instalación en habitaciones de casas residenciales, es mejor usar hojas con dimensiones de 2.5 a 0.6 m ó 2.5 a 1.2 m para calcular el número requerido de hojas, medir el área del nivel del techo superior a lo largo de los bordes del perfil y dividir por el área de la hoja . Como resultado, se sabrá cuántas hojas se necesitarán para el primer nivel o el nivel superior. El cálculo del nivel inferior o segundo se realiza de manera idéntica, con la única diferencia de que se agrega el área de las paredes verticales y los bordes, que representan la estructura. Habiendo contado el número de hojas de paneles de yeso, debe determinar su grosor. Sobre la base de la resistencia y el peso, la mejor opción serían las láminas de yeso con un grosor de 9,5 mm.

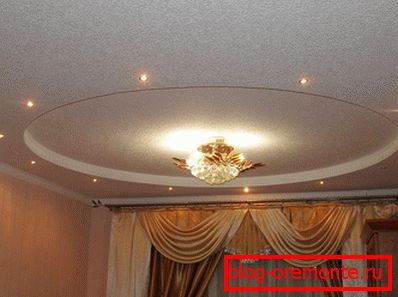

Presta atencion En muchos casos, un techo de dos niveles se crea solo a lo largo del contorno de la habitación, y el centro se deja en un solo nivel. En estos tipos de techos puede ahorrar dinero. Además, es posible construir un techo suspendido o mostrar imaginación.

Dispositivo de cableado

Primero necesitas determinar los puntos de instalación de los dispositivos de iluminación. Después de eso, se calcula la potencia consumida por todos los dispositivos eléctricos y la cantidad de cables en metros. Teniendo a mano todos los datos, necesita comprar un cable del grosor requerido. Para los cables aún es necesario comprar un canal de cable, caja de cableado y corrugación. Este último se puede estirar directamente a través de toda la estructura del marco. Otros elementos deben sujetarse de forma adecuada y segura a las paredes, el techo y entre sí. Estas operaciones se realizan utilizando diferentes pasadores, pernos de anclaje y tornillos:

• para la fijación a las superficies del techo y las paredes, se necesitan clavijas y tornillos de 6? 60 mm o 6? 40 mm, paso de sujeción de 0,3 m;
• para sujetar perfiles con suspensiones y cangrejos entre sí, utilice tornillos autorroscantes LN9, LB9 o LN11, LB11;
• para la fijación de las hojas, los tornillos autorroscantes MN30 y MN25 se utilizan con una distancia entre el montaje de 0,25 mm.

Presta atencion El cangrejo se sujeta con cuatro y la suspensión con dos tornillos autorroscantes. Al realizar el trabajo es mejor usar ayudantes.

Instalación de un techo suspendido de dos niveles.

Considere cómo instalar un techo de dos niveles con sus propias manos en la versión más popular. Para esto necesitas hacer ciertas operaciones.

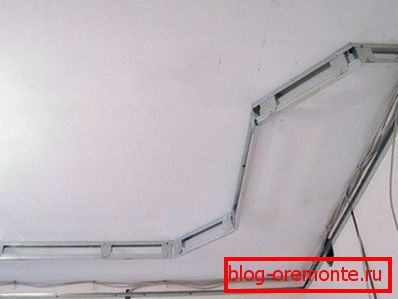

• Una vez que la superficie del techo está en orden, marcamos la altura del techo en 2 niveles en la pared con la ayuda de una cinta métrica. El grosor de la placa de yeso no se tiene en cuenta. En la superficie de la pared hay varias marcas que están conectadas por un hilo. El hilo de enmascaramiento se estira y se suelta, lo que da como resultado una línea suave que representa el nivel del techo montado, desde el cual necesita empujar para continuar trabajando.
• El marcado se aplica a la superficie del techo para el perfil del marco del CD. Usando el marcado aplicado, se adjunta la suspensión, a la que se fija el perfil. Se repite el mismo procedimiento: nuevamente se dibuja una línea clara con un hilo de enmascaramiento. Después de eso, con una distancia de 0,6 m, se aplican las marcas para los perfiles restantes.
• Luego, en el perfil de la guía UD, se perforan orificios para la fijación con una distancia de 0,3 m entre sí. El perfil está unido a la pared y su parte inferior debe coincidir con la línea realizada. Después de eso, es necesario golpear ligeramente en las muescas de la superficie debajo de las clavijas y taladrar los orificios en el perforador. Las clavijas se introducen en los orificios, se ensarta el perfil y se atornillan a la pared con tornillos.

Presta atencion El número de tornillos autorroscantes y tornillos autorroscantes que deben atornillarse es grande, por lo que para mayor comodidad y rapidez es mejor usar un destornillador.

• Llega un giro de la suspensión, que se sujeta al techo y, a ciertos intervalos, se perforan los agujeros de un perforador. Para la resistencia estructural, se hacen dos agujeros. Las clavijas se introducen en los orificios, después de lo cual las suspensiones se fijan al techo.

Presta atencion Los agujeros deben hacerse a lo largo de una línea que debe ser estrictamente perpendicular a la suspensión y cruzarla solo en el centro.

• Ahora el perfil de la jaula de CD se fija al nivel superior del techo. Tomamos la suspensión, la doblamos en forma de P de tal manera que su ancho permita que el perfil se deslice libremente. Con la ayuda de los orificios que se encuentran en las suspensiones, se establece la altura del primer nivel del techo. Los agujeros adecuados están preseleccionados y, a través de ellos, con tornillos, el perfil se fija a una cierta altura. Para que la suspensión esté bien sellada con un perfil, se usa un tornillo en cada lado.
• La siguiente etapa de trabajo será la instalación de cangrejos. Con la ayuda de una cinta métrica, se realizan remates en la superficie del techo en el lugar de instalación de los cangrejos, con los cuales se fijarán los rieles de perfil transversal. Para colocar los cangrejos en su lugar de trabajo, se colocan en el perfil (las antenas deben estar orientadas hacia abajo), encajan en el centro de la estructura y se sujetan con cuatro tornillos al perfil.

• En el primer nivel queda por arreglar los jumpers de cuadro. Para hacer esto, tijeras especiales o puentes cortados con amoladora en la cantidad correcta y el tamaño requerido del CD de perfil. Para instalar el puente en su lugar, lo colocamos debajo de la parte inferior del cangrejo, lo presionamos, lo encajamos y lo fijamos entre sí con dos tornillos.

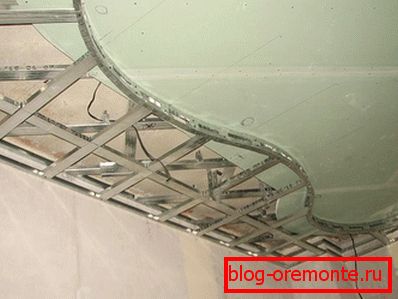

El esqueleto del primer nivel está listo. Es el turno de la instalación del diseño de nivel inferior. Las obras se llevan a cabo de acuerdo con el escenario ya conocido, solo se realizan pequeñas modificaciones:

• Primero, el perfil del CD pasa al centro de las guías UD y se fija al cardán. Después de esto, se realiza la fijación con dos tornillos al perfil de tipo guía;
• para reforzar la construcción, todos los rieles del perfil de CD de nivel inferior se fijan entre sí a lo largo del contorno con el perfil UD y se sujetan con un tornillo;
• Para fijar las placas de yeso, que están montadas en posición vertical, los perfiles de ambos niveles se sujetan con un puente desde el perfil de CD. Están montados sobre todos los rieles horizontales del perfil de CD de nivel inferior;
• Una vez que el marco esté completamente listo, puede tratar con el cableado del dispositivo. Se lleva a cabo con la ayuda de corrugaciones, que junto con el cable se extienden directamente desde el punto de disposición del dispositivo de iluminación hasta la conexión de red. Puede aplicar la segunda opción: use un canal de cable que esté fijo a la superficie de la pared. Cuando organice el cableado eléctrico, lo más importante es que no se olvide de dejar libres 0,15 m de cable, que debe extenderse más allá de los bordes de la estructura del techo para conectar el dispositivo de iluminación;

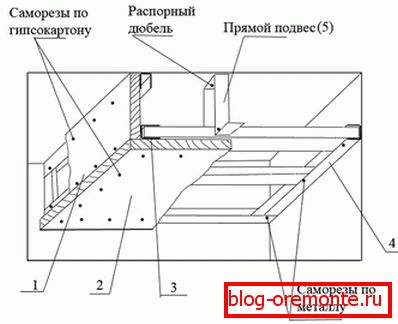

• Luego se fijaron láminas de cartón yeso. El trabajo comienza en el nivel superior. Para una mayor estabilidad, las hojas se unen al perfil, primero en diferentes lugares, fijadas al techo con perchas. Los tornillos autorroscantes se utilizan para la fijación, que se atornillan con una distancia de 0,25 m entre ellos;
• después de que se termina el trabajo con el nivel superior, comienza el trabajo con el nivel inferior. En esta etapa, para que las hojas queden exactamente al ras con los perfiles, deben cortarse con cuidado. Esto se hace de manera simple: con la ayuda de una regla, el cartón se corta de manera unilateral, se rompe y se hace un receso en el otro lado. Si es necesario, pasar a lo largo de los bordes del plano. Al final de la hoja se adjunta al perfil;
• sólo queda coser las estructuras internas con guías verticales de paneles de yeso entre los dos niveles. Se atornillan a los estantes verticales de perfil. Si el nivel inferior tiene una configuración específica, el panel de yeso cortado se empapa en agua. Una vez que se vuelve flexible para doblar, la placa recibe la forma deseada, se aplica al perfil y se fija.

En la etapa final de la disposición de un techo de dos niveles, se hacen agujeros en ciertos puntos para la salida de los extremos de los cables. El borde sobresaliente de la hoja se pega con un borde de placa de yeso que ocultará la luz de fondo. Las articulaciones del techo son imprimadas y con espátula. Después de secar la superficie del techo, llega el turno de los dispositivos de iluminación de acabado y conexión. Un ejemplo de cómo hacer un techo de dos niveles se puede ver en el video:

Instalación de un techo tensado de dos niveles.

Instalar un techo tensado en dos niveles es un poco más fácil en comparación con uno suspendido. En gran medida, esto se refiere al tipo de estructura de soporte. Además, se utiliza mucho menos material para el equipo de un techo suspendido de dos niveles. Otros matices de la realización de trabajos son similares a los descritos anteriormente. Una vez más, debe comenzar a trabajar con la creación de un nuevo proyecto, en el que el diseño del techo será completamente diferente y el recálculo de los materiales. La principal diferencia entre un techo estirado de dos niveles y un techo suspendido es que en la primera realización, el cinturón inferior está ubicado solo a lo largo del contorno de la habitación. La parte central de la estructura se deja para la tela de tensión. Para construir dicho techo, es necesario hacer el siguiente trabajo:

1. A lo largo del perímetro de la habitación, debe construir una construcción de planchas de yeso de un nivel. La instalación se realiza de la misma manera que cuando se instala el techo anterior.
2. El perfil se fija a la estructura construida a la altura requerida, a la que se unirá la lámina de tensión.
3. Con la ayuda del radiador de calor, tanto el lienzo como la habitación se calientan. Después de eso, el material está sujeto a tensión.
4. Primero, dos esquinas de la red son fijas, diagonalmente opuestas entre sí, luego aparece un giro de otras dos esquinas. La tensión del contorno se produce alternativamente desde diferentes lados.
5. En la etapa final, los dispositivos de iluminación están conectados.

Montar un techo multinivel es mucho más difícil que un mono. El trabajo es laborioso, requiere concentración de atención y conocimiento. Al tensar la hoja de segundo nivel, es necesario trabajar con los asistentes, todas las acciones deben coordinarse.
