Soporte deslizante para vigas, el uso de un sistema de truss

A pesar de la abundancia de materiales de construcción modernos, que se distinguen por una larga vida útil y un costo asequible, la madera natural no pierde su posición de liderazgo en la construcción de viviendas privadas durante siglos, gracias a la seguridad ambiental y la eficiencia energética excepcional. Sin embargo, la construcción de casas de madera o de troncos plantea un problema: la fuerte contracción de la estructura, que no permite bloquearla inmediatamente después de la construcción. Debido a esta peculiaridad del material, es imposible proceder de inmediato a la decoración interior y mudarse a un nuevo hogar. Para evitar la deformación del techo durante el encogimiento ayudará un dispositivo especial: las vigas deslizantes, el dispositivo que describimos en nuestro artículo.

Dispositivo

Los soportes deslizantes para vigas llaman a un dispositivo especial, que es necesario para conectar los elementos de armadura entre sí, pero dejarlos con una pequeña reserva de potencia, evitando la deformación de la estructura durante la contracción. En la vida cotidiana, estos sujetadores a menudo se denominan deslizadores o patines. Se componen de dos partes, una de las cuales es fija y la otra es capaz de deslizarse. Los soportes deslizantes están hechos de un metal fuerte y resistente a la corrosión que puede soportar cargas pesadas. Las ventajas de este método de montaje de vigas son:

• La capacidad del techo para cambiar su geometría en el proceso de contracción, de modo que la construcción del techo se pueda realizar inmediatamente después de completar la construcción de una casa de madera, sin esperar el secado completo de la madera.
• Facilitando el proceso de colocación de vigas. El uso de sujetadores móviles especiales reduce la proporción de trabajo manual en el ensamblaje del marco de la viga, reduce el tiempo empleado en el techado.
• Proporciona un ajuste seguro. Los soportes deslizantes fabricados en fábrica se someten a varias etapas de controles de calidad, por lo que están garantizados para resistir las cargas de nieve y viento, que las vigas realizan durante el funcionamiento.

Tenga en cuenta que las vigas móviles para vigas están sujetas a cargas intensas durante el funcionamiento, por lo que están hechas solo de acero de alta resistencia y bajo contenido de carbono con un espesor de no menos de 2 mm.

Funciones

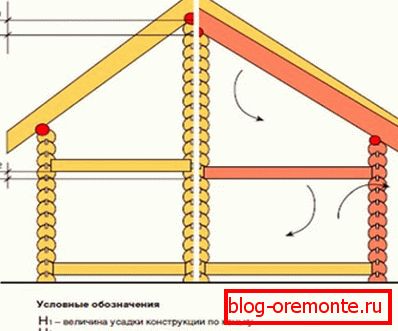

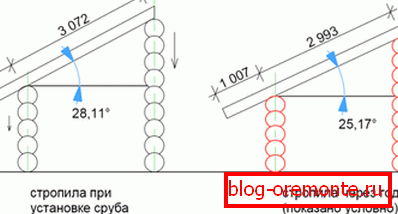

Contracción: el proceso de cambiar el tamaño de los edificios de madera debido a la disminución del contenido de humedad de la madera, que dura de 1 a 3 años desde la fecha de construcción. La contracción más activa se produce en el primer año, durante el cual la casa puede disminuir entre 1 y 2 anchos de 1 a 2 coronas. Debido a esta propiedad del árbol, no se recomienda realizar la superposición del techo inmediatamente después de la construcción. El soporte deslizante para vigas resuelve este problema realizando las siguientes funciones en el diseño del marco de armadura:

1. Evitar la deformación de vigas en el proceso de contracción de una casa de madera. Gracias a un sistema móvil de este tipo, las patas de la viga se adaptan al tamaño y la geometría de la estructura, compensando las cargas de expansión a las que están sujetos los muros de carga.
2. Asegurando la movilidad del cuadro durante el funcionamiento. La madera es un material natural que, durante la operación, incluso después del final del proceso de contracción, puede cambiar su humedad y tamaño. Se dice que las casas de madera están "respirando", por lo que el marco del techo del techo debe adaptarse a ellas, también cambiando las dimensiones al aumentar o disminuir la humedad.

Presta atencion Mucha gente cree que si las vigas y la caja de la casa están hechas del mismo material, entonces el sistema de vigas no se deformará durante el proceso de contracción. De hecho, la contracción de diferentes nodos de construcción es desigual. Cuando esto sucede, el tamaño y la geometría de los elementos del marco se cambian en varios planos a la vez.

Variedades

El uso de sujetadores móviles para fijar patas de viga al mauerlat es la única forma de evitar la deformación del techo durante la contracción de las casas de madera. Como regla general, los deslizadores tienen una construcción bastante típica que consiste en una guía de base estática y una esquina con un bucle que se mueve a lo largo de ella. Hay los siguientes tipos de sujetadores móviles:

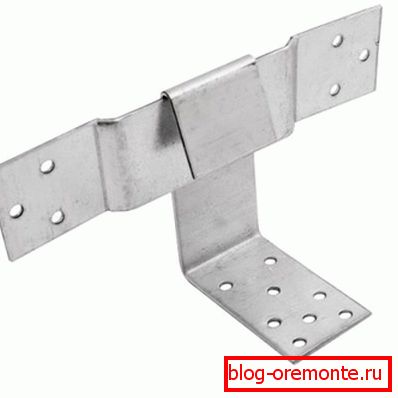

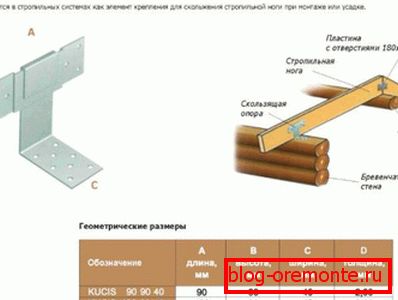

• Tipo abierto Los sujetadores deslizantes para vigas de tipo abierto son una estructura plegable que consiste en una guía, firmemente sujeta a la viga, y una esquina, que está unida al marco de la viga. Los diferentes modelos difieren en solo 2 factores: el número de orificios de montaje, que pueden ser de 1 a 5, así como una reserva de potencia. La reserva de potencia mínima del rodamiento deslizante es de solo 60 mm, y la mínima de 160 mm. Cuanto más grande es este parámetro, mejor protege el sujetador contra la deformación, lo que garantiza la máxima movilidad de las vigas.
• Tipo cerrado. El soporte deslizante de las vigas cerradas, a diferencia de las abiertas, no se acumula y no comprende. Esta es una construcción sólida, monolítica, que se vende e instala inmediatamente ensamblada. En este caso, la esquina unida a la placa de alimentación tiene un bucle a través del cual, durante el proceso de fabricación del soporte, la barra de guía se sujeta y fija al travesaño.

Los maestros de techos profesionales consideran que los montajes móviles para vigas de tipo abierto son mucho más convenientes para la instalación, especialmente si el armazón de armadura es montado por un trabajador inexperto. Por otro lado, los soportes cerrados son más confiables en la operación y pueden soportar cargas pesadas.

Tecnologia de montaje

El proceso de ensamblaje del marco de armadura de techo utilizando soportes móviles no es muy diferente del procedimiento estándar. OhSin embargo, requiere la máxima precisión dimensional en la fabricación de elementos, así como la exposición del mismo ángulo entre la base del techo y el extremo del pie de armadura durante su instalación. El sistema de trussing se instala en el siguiente orden:

1. Primero, en los muros de carga de la casa apilan mauerlat. Este elemento del armazón del armazón del techo realiza funciones de soporte, distribuyendo uniformemente la carga entre los soportes y transfiriéndolos a la base. En las casas de registro o de registro, las llantas superiores pueden realizar la función Mauerlat.
2. Haga una plantilla de patas de armadura, que se convertirán en un modelo para la fabricación de todos los demás diseños de vigas.
3. Al final de cada pie de armadura, haga la incisión debajo de la placa de alimentación. Los artesanos experimentados notan que en ningún caso se deben hacer cortes en la placa de potencia, ya que esto reduce su resistencia y capacidad de carga.
4. Primero, se instalan el primer y el último par de truss, y se verifica cuidadosamente el ángulo entre los elementos con la ayuda de un nivel de construcción verificado.

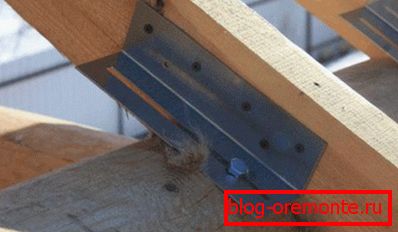

5. El soporte que se desliza para las vigas se sujeta en el extremo inferior de una pierna. Para garantizar una fijación confiable, es necesario fijar la guía y el control deslizante con 2-3 sujetadores.

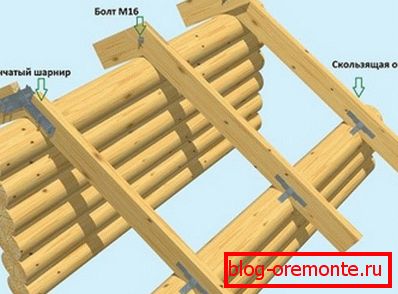

6. Los extremos superiores de las patas de armadura en el área de la unión de la cresta se fijan con la ayuda de clavos o placas metálicas conectadas con un espárrago, asegurando la movilidad de la estructura.
7. Entre el primer y el último par de truss, tense el cable y luego instale el resto de la estructura.

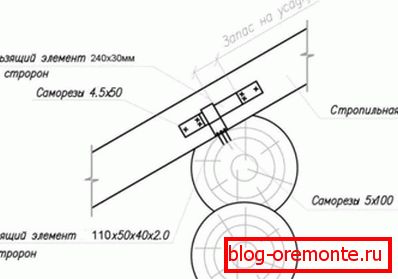

Recuerde que la elección de la longitud del soporte móvil de la barra guía depende de la posible contracción en el hogar. Cuanto mayor sea el contenido de humedad de la madera utilizada para la construcción, mayor debe ser el tamaño del trineo.
