Sistema de vigas de techo abatible

Uno de los elementos estructurales más importantes de cualquier estructura es su techo. Es en el techo que la carga principal es proteger la estructura de la precipitación, la radiación ultravioleta y el viento, por lo que la cuestión de su construcción debe abordarse con la mayor responsabilidad. Por supuesto, la apariencia del techo no es menos importante. Recientemente, puede observar edificios con una variedad de techos, desde el hastial habitual hasta la cúpula muy original. Básicamente, se trata de una cuestión de gustos, pero como una de las soluciones más versátiles y óptimas podemos mencionar el techo moderno.

Como cualquier otro techo, el techo moderno se basa en vigas, y para ser más precisos, estamos hablando de todo el sistema. En cuanto a las características que tiene el sistema de techo del techo de cadera y las características que tiene el proceso de su fabricación, se analizará a continuación.

Descripción general

Para comprender la esencia de los próximos trabajos, es necesario determinar qué se considera un techo moderno. El techo de la cadera es un techo de cuatro lados, que se basa en un sistema nasal de vigas. Desde el punto de vista de la geometría, las dos pendientes de este techo tendrán una forma trapezoidal (a lo largo del edificio), y las dos pendientes desde los extremos de la casa serán triangulares. A pesar de que el edificio puede ser cuadrado, se conserva la forma de las pendientes.

Si consideramos el dispositivo de dicho sistema de truss, entonces consta de varios tipos de elementos:

• Vigas inclinadas.
• Подкосы.
• Fideos
• Viga diagonal.
• Vigas ordinarias.

Se pueden usar elementos adicionales como el llamado Sprengel y los racks. En general, la carpintería está repleta de términos coloridos y expresiones distintivas. Así, se enfatiza la importancia y una especie de “casta” de este tipo de trabajo.

En la mayoría de los casos esto es cierto. Especialmente, se refiere al lado teórico de la cuestión: el cálculo del ángulo de inclinación de los patines, la planificación general, la elaboración de dibujos. Estas obras se distinguen por las altas exigencias en la calidad de su desempeño, por lo que es mejor confiarlas a los profesionales. Pero el trabajo en el montaje inmediato se puede hacer de forma independiente. Por supuesto, si hay alguna experiencia y conocimiento sobre el tema.

También debe agregarse que no el último lugar en la construcción del techo de cadera toma la calidad de los materiales utilizados. Para estos fines, los más apropiados para su uso son tablas y barras de madera de coníferas. Es fácil trabajar con dicho material, ya que es bastante versátil y también está disponible, teniendo en cuenta su costo comparativo. Lo único que vale la pena prestar especial atención es el contenido de humedad de los materiales. La tasa óptima es del 20%. Además, no sería superfluo recordarle que para el trabajo es mejor elegir un tiempo de secado.

Secuencia de trabajo

Cuando finalizan las etapas preparatorias del trabajo, puede continuar con el proceso de creación de un sistema de armadura.

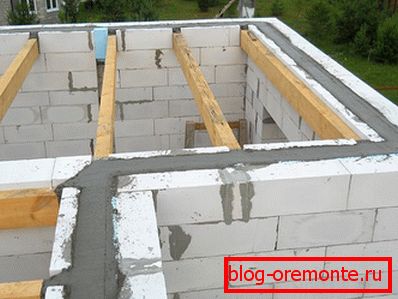

1. Primero, debe mantenerse alrededor del perímetro de las paredes de la regla de hormigón armado del edificio, que servirá de base para el resto del techo. Para ello, primero hay que recoger un pequeño encofrado. Luego se coloca y fija en una cierta elevación desde la base de la malla metálica, sobre la cual se puede verter la mezcla de concreto y sostener la regla. El grosor de la regla puede ser de hasta 10 cm, dependiendo de la carga esperada, gran parte de la cual será proporcionada por el material del techo.
2. Después de que la regla finalmente se endurece (puede tomar de dos días a una semana), es posible colocar una mauerlat encima de ella. Se llama así para transportar la viga, que soportará para el resto del techo. Como mauerlat, puede utilizar una barra de madera con una sección de unos 15 a 15 cm. Se sujeta a la regla con anclajes especiales.
3. La siguiente etapa de trabajo es la instalación de una barra de cumbrera. Para esto, se puede usar una barra de madera con una sección transversal de 10 × 10 cm. Se fija de acuerdo con los cálculos con la ayuda de barras de soporte adicionales, que, a su vez, descansan sobre las vigas de soporte.
4. ¿Luego se instalan ellos mismos y se fijan elementos de armadura? Vigas inclinadas y diagonales. Así es como se forma el marco principal del sistema de truss. Debe decirse que, al sujetar, cada uno de los elementos individuales debe estar unido al menos con dos clavos. Para la formación de vigas se deben utilizar tableros de borde o madera. Las secciones pueden variar, pero es suficiente para soportar cargas de viento y nieve. Lo óptimo es el uso de tablas con una sección transversal de 50-150 mm. Cuando no se planea que el ángulo de inclinación del techo sea demasiado grande, significará que las cargas de nieve serán bastante significativas y, por lo tanto, se requerirá un refuerzo adicional del sistema de armazones con la ayuda de esguince. Por lo tanto, se acepta llamar madera localizada horizontalmente sobre las vigas diagonales que se apoyarán a través de un soporte de madera adicional.
5. El siguiente paso en la fabricación del sistema de caderas es la instalación del listón. Puede ser tan escaso, con una distancia entre elementos de más de 3 cm, y sólido. El tipo de torneado se selecciona en función del material de cubierta que se utilizará. Por ejemplo, debajo de las tejas solo se necesita hacer una caja continua, la distancia entre los elementos de los cuales debajo del techo de pizarra puede alcanzar un metro.

Como conclusión a lo anterior, puede agregar algunas reglas, cuya observancia le permitirá realizar el trabajo con la mayor precisión posible.

• Se debe prestar especial atención al montaje de vigas diagonales.
• Cuando fije las vigas al mauerlat, debe asegurarse de que este lugar no caiga en el lugar de fijación del mauerlat a la pared.
• La fijación adicional de los elementos del sistema de truss se puede lograr con la ayuda de carreras adicionales integradas en las vigas de soporte.
• Todos los aspectos teóricos del trabajo: el esquema del sistema de truss y los cálculos necesarios deben ser realizados por constructores profesionales.

Sobre esto, se puede considerar completa una breve descripción del proceso de fabricación del sistema de armadura del techo de cadera.

El video

Este video muestra cómo asegurar la rigidez del techo de la cadera:
