Instalación de aire acondicionado en cassette.

El frío no solo ayuda a preservar la frescura de los productos, sino que también crea confort en la habitación cuando hace calor. Anteriormente, para refrescarse utilizaban los arados. Hoy podemos utilizar sistemas más modernos. Para las oficinas y locales comerciales, la instalación de un equipo de aire acondicionado con casete será relevante.

El principio de funcionamiento y características.

El acondicionador de aire tipo cassette es un representante clásico de un sistema dividido. Esto significa que, al igual que la versión habitual, consta de dos bloques. El condensador y el compresor están ubicados en la parte exterior, y el evaporador y el sistema de drenaje en la parte interior. Cuando se activa el modo de calefacción, la funcionalidad de los bloques se invierte. Pero tiene sus innegables ventajas:

• Ubicacion El módulo interno de este tipo de acondicionadores de aire se encuentra en el falso techo. Esto permite ocultar el diseño voluminoso y encajarlo perfectamente en el interior.
• Tamaños de uniforme. Las dimensiones están diseñadas de tal manera que, en la mayoría de los casos, el techo de Armstrong no se debe completar.
• Sistema de freón oculto. Todos los tubos, incluido el drenaje, están ocultos bajo un falso techo. No necesitan hacer shtroby, y luego cerrarlos con yeso y masilla.
• Mínima emisión de ruido. Utiliza un ventilador de una forma especial, que no crea turbulencias, que son la causa del ruido y que produce aire de manera más eficiente.
• Área de máxima cobertura. Es más razonable producir enfriamiento, comenzando desde el techo. Es allí donde se acumula el aire caliente. Si reduce la temperatura, bajará y enfriará todo lo que haya en la habitación.
• Flujo de aire cómodo. Gracias a los tablones giratorios, puede ajustar la distribución del flujo de aire para que no caiga directamente sobre las personas que están presentes en la habitación.
• La posibilidad de secar el aire hace posible su aplicación en locales húmedos y de almacén.
• En algunos modelos dispone de entrada de aire fresco desde la calle.
• Personalización flexible. Control remoto

Pautas generales de instalación

Para que el dispositivo sirva el período máximo, es necesario elegir el lugar correcto para las unidades interiores y exteriores.

• No se recomienda que los módulos internos y externos estén ubicados en aquellos lugares donde existe la posibilidad de que ingrese aceite del motor en ellos.
• Instalación indeseable en habitaciones o áreas donde hay un alto contenido de compuestos de azufre y varias sales. Este puede ser el territorio de aguas termales o la costa del mar.
• El vecindario con el equipo que es fuente de interferencia de alta frecuencia es mal tolerado. Son un obstáculo para las corrientes inductivas que están presentes en los motores de la unidad.
• No se permite la instalación en locales donde haya vapores de varios ácidos y otros compuestos químicos. Esto, por ejemplo, pueden ser laboratorios.
• La habitación no debe acumular gases inflamables.
• El cableado debe soportar la carga ejercida.
• La altura del techo debe ser de 2,5 m.
• El techo debe ser fuerte y tener pequeñas desviaciones en el plano horizontal.
• Después de la instalación completa, no debe haber obstrucciones en el camino.
• Debe haber un bucle de tierra.
• Los módulos están montados sobre una base metálica, por lo que también deben estar conectados a tierra.
• No retire el diseño del embalaje original hasta que se entregue en su lugar.
• Proporcione un amplio espacio para un fácil desempaque y ensamblaje.

Presta atencion Qué unidad se instalará primero, el propio maestro decide que no hay una secuencia o reglas estrictas.

Instalación de la unidad interior

Para el módulo interno es mejor elegir un lugar en el centro de la habitación, esto le dará la oportunidad de utilizar la unidad con la máxima eficiencia.

• Haga una muestra de cartón que sea del mismo tamaño que el tamaño del bloque (generalmente viene en el kit, puede ser parte del empaque del fabricante).
• Adjúntelo al sitio de instalación planificado y determine cuántos mosaicos necesita eliminar. Para hacerlo más fácil, el marcado se puede hacer en el piso debajo del sitio de instalación planificado, y luego con una plomada convencional o láser para transferir puntos al techo.
• Si es necesario, recorte el perfil de aluminio del techo, después de fortalecerlo.
• Inspeccione cuidadosamente la superficie del techo. Si es necesario, pegue una pequeña pieza de espuma para reducir las vibraciones.
• Marque el centro del área seleccionada, debe coincidir con el centro de la unidad.
• Alinee la mitad de la plantilla (puede usar una cinta métrica en lugar de una plantilla) con el punto marcado y aplique la marca para 4 orificios.
• Use un taladro de diámetro adecuado para taladrar agujeros. Inserte los pernos en ellos.
• Enrosque una tuerca en cada perno, luego coloque la arandela y luego apriete otra tuerca.
• Levante la unidad interior e inserte los pernos en las ranuras destinadas a ellos. Colóquese las tuercas para que el cuerpo no se rompa.
• Eleve el módulo a un nivel tal que vaya a ras con el plano del techo suspendido. El tamaño al que será empotrado debe corresponder a la profundidad del panel frontal.
• Usa un nivel para comprobar que el avión es correcto. Es muy importante asegurarse de que el líquido de drenaje no fluya hacia la cabeza de las personas.
• Apretar las tuercas firmemente.
• Mida la distancia desde la unidad interna a la externa a lo largo de la ruta de la ubicación de la futura autopista de freón.
• Cortar los tubos al tamaño requerido. Solo se puede cortar con un cortador especial para tubos. No utilice amoladoras o sierras para metales. Es importante que las virutas metálicas no permanezcan adentro, lo que puede conducir posteriormente a una falla del sistema. Corte los puntos de corte con una herramienta especial que alisa el chaflán o con un archivo pequeño. Asegúrate de sacar todas las fichas.
• Cubra la abertura del tubo con cinta o cinta.
• Coloque el tubo en aislamiento.
• Debajo del techo, fije los pernos con los ganchos en los que se colocará la línea y coloque los tubos en ellos. Asegúrelos en su lugar con reglas o abrazaderas.
• Si es necesario doblar la tubería en ángulo, use un doblador de tubería para esto. Pre-corte y deslice el aislamiento. Luego necesitas pegar el corte y fijarlo con cinta adhesiva. Con el doblado manual, puede escurrirlo y no notarlo.
• Si es necesario expandir el tubo, use un apisonador especial, que expande el diámetro interno del tubo al externo. No intente ajustar el tamaño de una vez, de lo contrario, la boquilla estallará. Haga esto en varias pasadas, aumentando ligeramente el tamaño de la pinza. A continuación, soldar con alambre y soplete.
• Mueva los tubos casi cerca de las boquillas de la unidad interior. Desenrosque la tuerca de bloqueo y deslícela sobre el niple. Usando un archivo, procesa la cara final y astilla las fichas. Tome una pistola abocinada debajo del cono del tamaño apropiado y aumente el diámetro del tubo. Ponlo en la boquilla y presiónalo bien. Asegúralo con la tuerca. Para ello, utiliza dos teclas. Uno descansa, para no girar la boquilla, y el segundo aprieta la tuerca.
• Coloque el aislamiento en el lugar de articulación y fíjelo con lazos de plástico.
• Coloca la barra decorativa en su lugar. Para ello, retire la rejilla de admisión de aire, tirando de las dos abrazaderas. Ponlo a un lado. Retire los cuatro tapones que están en las esquinas, deben colgarse de los soportes. Encuentra un motor que cambie la posición de las persianas. Su posición debe coincidir con el punto de conexión de la tubería. Fije la almohadilla a los soportes en el bloque. Mueve el bloque para que esté en el medio del agujero. Usa el nivel para ajustar el forro. Fije la rejilla de entrada de aire y los tapones a los lados.
• Si después de fijar el panel frontal hay un hueco hacia el techo, es necesario levantar toda la estructura apretando las tuercas de los pernos.

Instalación de una unidad exterior

Antes de instalar la unidad exterior, revise cuidadosamente el diferencial máximo permitido. Para algunos aires acondicionados no debe exceder los 20 metros.

• La unidad exterior debe estar bien fijada para que no vibre cuando el motor y el compresor están funcionando.
• Es conveniente dejar un espacio de hasta 30 cm a los bordes laterales, si el diseño no implica un esquema de bloques. Nada debe limitar el soplo del aire por el ventilador, de lo contrario la eficiencia disminuye.
• No mueva la unidad exterior mientras sostiene la rejilla decorativa, la dañará.
• El centro de gravedad puede no coincidir con el centro geométrico, así que calcule la fuerza correctamente.
• Al transportar, no coloque el módulo sobre un lado ni lo doble en un ángulo de más de 45 °.
• Si se planea instalarlo en el suelo, es necesario preparar la base, cuyo tamaño será varios centímetros más largo y más ancho que las dimensiones del bloque.
• Con vientos fuertes frecuentes en la zona es mejor no realizar montajes perpendiculares a la pared. Si no cumple con esta condición, es posible que la unidad simplemente se rompa debido a la navegación fuerte.
• En primer lugar, se hacen agujeros para las patas. Los soportes se fijan con pernos de anclaje. Después de eso, se instalan en la unidad del compresor y se atornillan.
• Usando un perforador, haga un agujero en la pared. Su diámetro debe ser tal que la tubería y el cableado eléctrico encajen libremente. Dibuje la comunicación a la unidad.
• Haga estallar y limpie los tubos, igual que cuando instala la unidad interior.

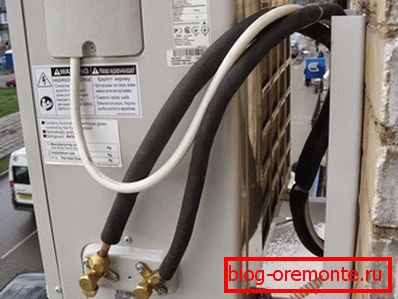

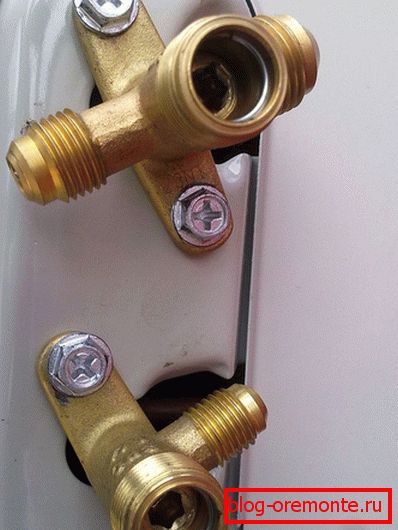

• La válvula de la unidad exterior debe estar cerrada. Desenrosque la tuerca y realice una conexión sin demora para evitar que entre polvo y suciedad. Apretar con dos llaves.

Tubería

Para que el freón pueda circular libremente, y el compresor no haya estado sujeto a una carga grande, es importante observar algunas condiciones simples.

• Observe la longitud máxima permitida de la línea de freón.
• En todo el sitio no debe haber más de 15 curvas.
• No haga el ángulo de curvatura mayor que 90?
• El radio de curvatura no debe ser inferior a 100 mm.
• Para algunos modelos, existe una condición tal que si la longitud de la tubería no supera los 8 m, será suficiente el refrigerante que se encuentra en la unidad exterior y que no será necesario rellenar adicionalmente.
• Después de la instalación de los enchufes, es necesario hacer un circuito de procesamiento de vacío. Para esto, una bomba está conectada a la válvula en el circuito externo. Debe estar encendido durante 15 a 20 minutos. Él eliminará todo el aire y los restos de humedad.
• Durante el bombeo, puede verificar la integridad del sistema, caminando a lo largo de toda la tubería.
• Cuando se haya creado el vacío, puede abrir la válvula de cierre para que el freón llene el sistema. Después de eso, puede verificar una vez más la integridad del sistema con la ayuda de una solución de jabón aplicada con un cepillo en las juntas.

Instalacion de drenaje

Se puede usar un tubo de plástico de diámetro adecuado para el drenaje.

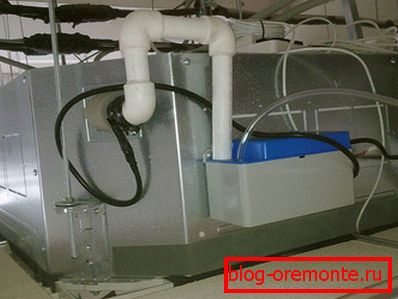

• Con una abrazadera para manguera, fije el tubo a la bomba de drenaje, que se encuentra en la unidad interior.
• Estírelo hasta el lugar de descarga. Trate de no jalarlo para no desalojar el cabezal de la unidad interior.
• Si es posible, observe una pendiente de 2 cm por 1 m. Esto es necesario para que, después de apagar el aire acondicionado, el líquido pueda fluir por gravedad.
• El extremo de la manguera de desagüe no debe sumergirse en agua.
• Para verificar el sistema de drenaje, es necesario llenar el agua a través de un agujero especial en la unidad externa y convertir el dispositivo en modo de enfriamiento. Una persona puede seguir cómo funciona la bomba y la segunda puede ver si el agua fluye.

Conexion electrica

• Para el acondicionador de aire se debe proporcionar una máquina separada, desde la cual nada más será alimentado. Bueno, si hay una oportunidad de instalar un estabilizador en caso de su ausencia en el cableado general.
• El bucle de tierra debe integrar la unidad interior y exterior.
• Si es necesario extender el cable, use un cable del mismo tipo y sección transversal.
• La conexión se realiza a la unidad externa. En el interior de la cubierta hay un patrón que evitará que cometa un error.

Una vez completada la conexión, debe realizar una ejecución de prueba. Después de encender todo el sistema, escuche atentamente cómo funcionan los motores en las unidades. Si se perciben ruidos extraños u otros ruidos, es necesario interrumpir el trabajo antes de identificar la causa.

Periódicamente será necesario realizar un mantenimiento sencillo. Será para limpiar los mecanismos internos de polvo, así como para controlar el volumen de freón.
