Empalme las vigas entre sí en longitud, video y foto paso a
El techo es una construcción compleja, de múltiples componentes, cuyo diseño, montaje e instalación es un serio obstáculo para un maestro sin experiencia. El paso más importante en la construcción del techo se considera el dispositivo del marco de armadura, que establece la forma, la pendiente y la capacidad de carga de la pendiente. Las vigas soportan la carga del peso del material del techo y la nieve, por lo que deben ser fuertes y duraderas. Pero, ¿qué hacer si la longitud de la pendiente supera con creces el tamaño estándar de la madera? En este artículo describiremos cómo se realiza correctamente el empalme de las vigas entre ellas para aumentar la longitud de este elemento.
Apariencia y función
Las patas de rafting o las vigas son los elementos principales del armazón de la armadura del techo, que están dispuestos en pares a lo largo de la unión de la cresta, formando planos inclinados de las pendientes. Por lo general, están hechos de un perfil de madera o metal saludable y duradero. En el diseño de las vigas del techo realizan las siguientes funciones:
- Forma la forma y el ángulo de las pendientes. Es el ángulo entre los pies de la armadura y la base del techo lo que define la geometría reconocible del techo, facilitando el descenso desde la superficie del agua descongelada y la lluvia y la nieve.
- Distribuir uniformemente el peso de los techos. Teniendo en cuenta la carga de nieve, la tarta para techos puede pesar hasta 300 kg / m2, por lo que las vigas deben soportar un peso considerable en toda la longitud y también distribuirla entre las paredes de soporte.
- Servir de base para la fijación del material del techo. La capa de acabado se fija en la caja, clavada a través de las patas de la viga del marco.

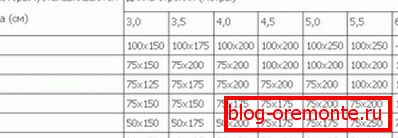

Presta atencion Hay tres parámetros de vigas, que se determinan al calcular y crear un proyecto de techo: la longitud del pie de viga, la distancia entre ellas y el tamaño de la sección transversal de estos elementos. Dependen principalmente de la pendiente de las pendientes, las condiciones climáticas y el peso del recubrimiento de acabado.
Materiales
Las patas de rafting que distribuyen el peso del recubrimiento impermeabilizante y el aislamiento térmico del techo entre las paredes de soporte, sobre las cuales se apoyan las pendientes, deben tener una alta capacidad de carga y excelentes propiedades de resistencia. Además, deben ser ligeros, de modo que con su considerable longitud no se doblen bajo su propio peso. Los materiales óptimos para la fabricación de vigas consideran:
- Arbol La madera es un material de construcción liviano y duradero que es fácil de manejar con la herramienta más primitiva de forma manual. Las patas de la barra de esta barra con una sección de 100х100 mm o 150х150 mm soportan hasta 500 kg / m2. Debido a que el tamaño estándar de la madera aserrada no supera los 6 m, la madera se utiliza para la fabricación de vigas privadas, ya que con una longitud de pendiente superior a 6 metros, es necesario construir tablas. La desventaja de las vigas de madera se considera una resistencia débil a la descomposición, por lo que se tratan con compuestos antisépticos.
- Metal Las vigas de metal se utilizan principalmente en la construcción industrial, ya que los edificios económicos, comerciales e industriales, por regla general, tienen un gran tamaño. La alta capacidad de carga del perfil metálico permite el uso de elementos de una sección más pequeña. Además, el metal tiene una alta resistencia a la corrosión.
Los artesanos experimentados observan que incluso si la longitud de la pendiente supera los 6 metros, las vigas del marco del techo pueden ser de madera. Y no es absolutamente necesario comprar madera costosa de longitud no estándar. Cuando el techo es grande, se empalman las vigas o se colocan por medio de rellenos.
Metodos de extension

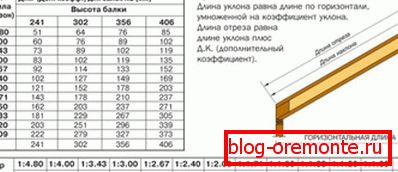

La longitud de la pata de armadura consiste en la longitud de la pendiente y la longitud del voladizo del techo, por lo que puede superar el tamaño estándar de la madera, que asciende a 6 metros. Para alargar los tableros a partir de los cuales se hacen las vigas, debe conectar dos o tres tableros juntos. Para que el pie de armadura de composición no pierda sus propiedades de fuerza, es necesario calcular correctamente el lugar del empalme y fijarlo de forma segura utilizando uno de los siguientes métodos:

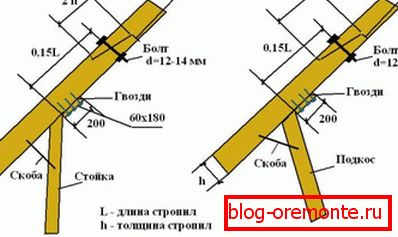

- Junta a tope Para aumentar estas vigas por el método, los extremos de la madera se cortan en un ángulo de 90 grados, se conectan entre sí, y luego en ambos lados imponen forros de madera, fijándolos en varios lugares con pernos largos en un patrón de tablero de ajedrez. Este método es adecuado para empalmar vigas de tablas con una sección de 50x150 mm.
- Conexión "prirub oblicuo". Si las vigas están hechas de barra cuadrada, entonces es más fácil construirlas con el método de "dobladillo oblicuo". Esta tecnología se basa en el hecho de que los extremos de los elementos conectados se cortan en un ángulo oblicuo y luego se conectan a través de un orificio vertical con un pasador. Lo principal es que el diámetro del orificio corresponde o fue 1 mm más pequeño que el sujetador; de lo contrario, habrá una reacción en la estructura que causará una tensión de flexión.
- Conexión superpuesta. Para construir vigas de tablas de madera a lo largo de la longitud, es posible unir elementos individuales con una superposición. Esta es una manera fácil de obtener un montaje bastante rígido y duradero. La superposición entre las tablas no debe ser inferior a 1 m, y la fijación con clavos se realiza en un patrón de tablero de ajedrez.
Es importante Otro método confiable para aumentar la longitud del naga de truss es hacer vigas compuestas o gemelas. Cabe señalar que los elementos compuestos son más baratos que los dobles, sin embargo, son significativamente inferiores en su resistencia.
