Conducto coaxial para caldera de gas - diseño e instalación

La calefacción autónoma se ha convertido recientemente no solo en una condición necesaria para vivir en una casa privada, sino también en una forma de colgar la comodidad y ahorrar dinero para los propietarios de la vivienda en edificios de apartamentos. La mayor demanda de dispositivos de calefacción fue la razón para el desarrollo de modelos más potentes y productivos. El equipo moderno impone mayores requisitos para la seguridad de la conexión y la eliminación de los residuos de combustión a través de los canales de la chimenea. Por esta razón, se ha puesto en uso una chimenea coaxial para una caldera de gas, cuyo dispositivo es fundamentalmente diferente de lo normal.

Dispositivo y funciones

Una chimenea coaxial es un canal de eliminación de humo, cuyo diseño consiste en dos tubos de diferentes diámetros insertados uno en el otro. Las superficies internas de las tuberías no se tocan entre sí, hay un espacio de aire entre los contornos. La chimenea coaxial se ensambla a partir de elementos adicionales: tubos rectos, salidas, tees, colectores de condensados. Realiza dos funciones principales:

  1. Eliminar el humo de la caja de fuego. El humo se llama la mezcla de gases resultante de la combustión del combustible. Esta tarea es realizada por el tubo interno del sistema de eliminación de humo coaxial.
  2. Suministro de aire al horno. Para mantener la combustión en la caldera de gas, es necesario garantizar el acceso sin obstáculos al horno de oxígeno. En los calentadores con un conducto de extracción de humo convencional, el aire se extrae de la habitación, lo que lo hace sofocante y difícil de respirar en el interior. Una chimenea coaxial suministra aire al horno a través del contorno externo de la tubería. Kit de montaje de chimenea coaxial Chimenea coaxial tubo de escape en sección.

Es importante Dicho dispositivo está diseñado de acuerdo con el principio de dividir la función de la chimenea. Esto le permite aumentar la productividad y la eficiencia. Los productos de combustión, cuya temperatura es bastante alta, calientan el circuito externo. Y la tubería externa a través de la cual pasa el aire atmosférico, a su vez, enfría la interna. Gracias a este diseño, la temperatura en la chimenea se iguala, lo que evita la aparición de condensados ​​y reduce el riesgo de incendio.

Beneficios

La chimenea coaxial se considera una forma más sofisticada y eficaz de eliminar los productos de combustión del calentador del calentador. Los elementos para el montaje a menudo se suministran completos con el equipo. La mayoría de los fabricantes recomiendan instalar sus productos con chimeneas de este tipo, ya que tienen las siguientes ventajas:

  • Alto rendimiento. Debido al calentamiento del aire atmosférico que ingresa al horno desde la calle, la eficiencia de la caldera de gas aumenta y el consumo de combustible y los costos se reducen.
  • Aislamiento Debido a la entrada de aire externa, el sistema de eliminación de humo para calentar las particiones con una cámara de combustión cerrada y una chimenea coaxial está aislado. Esto significa que el monóxido de carbono no penetra en las viviendas.
  • Incombustible Dado que el contorno exterior de la tubería a través del cual se mueve el aire atmosférico tiene una temperatura más baja, el riesgo de incendio debido a la falla de la chimenea se reduce a casi cero.
  • Универсальность. Instalacion коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • La compacidad La combinación de dos funciones en un dispositivo ahorra espacio, ya que una chimenea de tipo coaxial de alto rendimiento de menor diámetro puede hacer frente a cualquier volumen de gases.
  • Fácil instalación. Para llevar la chimenea de una caldera de gas de una vista coaxial a la calle a través de la pared no se requieren conocimientos especiales, experiencia o una herramienta costosa. Su diseño le permite instalar y poner en servicio fácilmente una caldera de pared o de piso.
  • Amabilidad ambiental. Debido a la alta eficiencia de las calderas que utilizan conductos de escape de humo de tipo coaxial, el gas se quema completamente en el horno. Este dispositivo reduce las emisiones de gases a la atmósfera, lo que es más respetuoso con el medio ambiente. Diferencias entre la salida de chimenea convencional y coaxial.

Es importante La chimenea coaxial es adecuada exclusivamente para calderas de gas con un fogón cerrado y un tiro forzado, operado por un pequeño ventilador construido dentro de la tubería. Un borrador del sistema de eliminación de humo de este tipo debe incluir un colector de condensado y una auditoría a través de la cual se limpia la tubería.

Requisitos de seguridad para la instalación.

Según las estadísticas del Ministerio de Situaciones de Emergencia y los fabricantes, los canales de eliminación de humo coaxiales se consideran más seguros y eficientes. Sin embargo, al instalarlos, debe cumplir con ciertos requisitos:

  1. El máximo permitido para la mayoría de los modelos, la longitud de la tubería, que elimina los productos de combustión a la atmósfera, es de 3 m. Para dispositivos individuales, se pueden usar tuberías de hasta 4–5 m de longitud.
  2. El tubo de humo se lleva fuera del edificio a través de la pared adyacente a la pared de la caldera de calefacción. La longitud de la sección horizontal en el lugar de retirada no debe exceder de 100 cm.
  3. La abertura para llevar el tubo a la calle se coloca a una altura de al menos 150 cm de la caldera de calefacción y 200-250 cm del nivel del suelo.
  4. La distancia desde el punto de extracción de la tubería hasta las estructuras adyacentes debe exceder los 300 cm.
  5. Chimenea coaxial para calderas de gas no se recomienda tener debajo de las ventanas. La distancia mínima permitida desde el punto de salida hasta la ventana es de 100 cm.

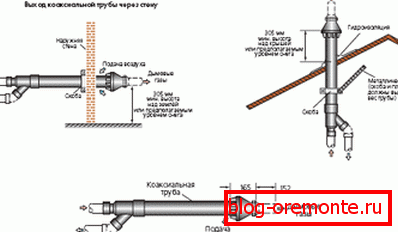

  6. Para chimeneas de tiro forzado, una sección de tubería vertical es opcional, es suficiente para tirar horizontalmente a través de la pared. Reglas de instalación segura Requisitos del tubo de escape de humo

Presta atencion Los constructores profesionales discuten sobre la efectividad del uso de chimeneas coaxiales en el territorio de Rusia central y en más regiones del norte, afirmando que las desarrollaron para usarlas a temperaturas tan bajas como -15 grados. Donde en invierno la mayor parte del tiempo la temperatura cae por debajo de esta marca, se congelan. Los fabricantes explican el problema del cálculo incorrecto del diámetro de las tuberías exterior e interior y la longitud de la chimenea.

Instalacion

A diferencia de los métodos tradicionales de eliminación de humo, una chimenea de tipo coaxial se monta simplemente. Para completar la instalación, debe seguir estrictamente las instrucciones del fabricante del equipo de gas y los requisitos de seguridad contra incendios. Maestros experimentados aconsejan prestar atención a los siguientes puntos:

  • La instalación de la chimenea producida en conjunto con la instalación de equipos de calefacción.
  • Los dispositivos con una caja de fuego cerrada no requieren el equipo de una sala separada para una sala de calderas, sin embargo, el sitio de instalación debe estar cubierto desde la parte inferior a los lados y desde arriba con material refractario.
  • En la pared, determine el punto de la tubería a través de la pared hacia la calle. Se encuentra a una altura de 1,5 m del tubo de descarga de la caldera. Corte un agujero en la partición, cuyo tamaño es un par de centímetros más grande que el diámetro de la chimenea.
  • Un elemento de conexión especial está unido a la boquilla de la caldera y una chimenea se ensambla a partir de segmentos individuales. Las juntas se fijan con abrazaderas. Es importante Para sellar las conexiones del sistema de escape de humo coaxial, no puede usar selladores o cintas adhesivas, sellos.
  • El paso del tubo a través de un obstáculo en forma de pared está aislado con un material refractario, por ejemplo, fibra de basalto.

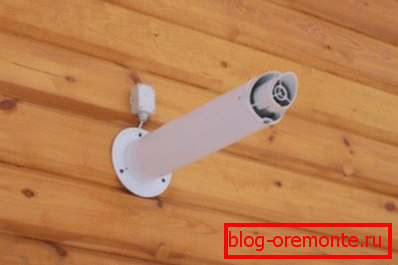

  • El segmento horizontal, que lleva el tubo a la calle, se gira hacia arriba con la ayuda de una rodilla divergente y se coloca hasta la longitud requerida. La sección vertical se fija en los soportes a la pared. Se coloca un deflector protector en la punta. Extracción del tubo de humo a través de la pared.
