Cómo hacer una chimenea para la chimenea con sus propias

Nuestros antepasados ​​que viven en el territorio de casi el país más frío del planeta, en el invierno calentaron sus hogares con estufas de leña. En una época en que cada edificio residencial está equipado con un gato de gas, las estufas y las chimeneas se han vuelto exóticas, cuya instalación sirve como elemento de decoración y no como una necesidad práctica. Sin embargo, estos dispositivos aún están calentando y, por lo tanto, requieren la organización de la eliminación del humo. En este artículo describiremos cómo se hace la chimenea para la chimenea.

Dispositivo y principio de funcionamiento.

Chimeneas para chimeneas o estufas: los canales a través de los cuales se extrae una mezcla de gases, que son productos de la combustión del combustible, del dispositivo de calentamiento del dispositivo de calentamiento a la atmósfera. El diseño de estos elementos del sistema de calefacción tiene la forma de un tubo o un eje de ladrillo, cuya estanqueidad determina si el sistema funciona correctamente. Las chimeneas para chimeneas y estufas son necesarias, ya que sin ellas es imposible operar aparatos generadores de calor, cuyo trabajo es el siguiente:

Esquema de trabajo y circulación de aire en la chimenea.
  1. En el horno del equipo generador de calor (estufa, chimenea, caldera) poner combustible. La mayoría de los dispositivos funcionan con madera, gas, comprimido o carbón, fuel oil.
  2. El combustible se enciende usando una fuente de llama abierta, como resultado de lo cual el sistema genera una gran cantidad de calor, que se utiliza para mantener la temperatura óptima en la habitación y el humo.
  3. El humo, que es un producto de la combustión del combustible, consiste en una mezcla de dióxido de carbono y monóxido de carbono, cenizas, hollín y otros productos químicos agresivos. La temperatura del humo que ingresa a las chimeneas para chimeneas o estufas alcanza los 400-500 grados, por lo tanto, al obedecer la ley de convección, se eleva, liberando espacio en el horno para un aire más fresco.
  4. El diseño de los canales de eliminación de humo es un eje vertical sellado, a través del cual el humo caliente solo se eleva. Gracias a este proceso, el aire fresco, saturado de oxígeno, necesario para mantener la combustión, entra en el horno.

El proceso de aspirar aire rico en oxígeno en la cámara de combustión se denomina una carga. Para revisar las chimeneas en busca de chimeneas en presencia de tracción, debe llevar una cerilla encendida o una vela a la caja de fuego: si la llama se desvía hacia el canal de extracción de humo, entonces el sistema funciona correctamente. En caso de que la llama de la vela arda de manera uniforme, hablan de la ausencia de empuje. Pero la situación más peligrosa se desarrolla cuando se forma un empuje inverso, una llama que lo desvía en la dirección opuesta a la chimenea lo señala.

Para hacer un canal de escape de humo para una estufa o chimenea, debe estudiar cuidadosamente la información sobre el dispositivo de calefacción especificado en las instrucciones, así como calcular el volumen de gas en el horno. Montar la chimenea para la chimenea con sus propias manos es bastante difícil, ya que esta compleja estructura requiere conocimientos y experiencia especiales, que solo los artesanos experimentados pueden presumir.

Maneras de publicar

El montaje y la conexión del canal de eliminación de humo se produce después de la instalación del calentador. Sin embargo, elija un lugar y realice el cálculo de la sección transversal y la altura de la chimenea debe ser antes de la instalación. Las chimeneas para chimeneas o estufas se colocan de dos maneras:

  • Colocación interna. Este método de colocación implica la instalación y conexión del canal de eliminación de humo dentro de una estructura calentada. En el territorio de Rusia, la chimenea de la estufa se colocaba tradicionalmente en la casa, conduciendo a la calle a través del techo. La instalación de un canal en el interior le permite protegerlo de la congelación, así como reducir la pérdida de calor que se produce en el área que pasa por la calle. En este caso, el cálculo se realiza sobre el hecho de que mientras el humo se mueve a través de la tubería, gradualmente se enfría, debido a que no se produce condensación. El método tradicional de colocación interna tiene 1 lado negativo: la tubería, especialmente el ladrillo, ocupa mucho espacio en la habitación. Además, aumenta el riesgo de incendio. Colocación interna y externa del humo de la chimenea.
  • Colocación exterior. Instalar una tubería fuera del edificio le permite aumentar el área útil de habitaciones pequeñas. En este caso, las chimeneas para chimeneas conducen a través de la pared, ubicada cerca del calentador, directamente en la calle. Esta tecnología llegó a Rusia desde América y Europa, se hizo popular con el advenimiento de materiales de aislamiento térmico efectivos utilizados para el aislamiento de canales, y tuberías de emparedado que no se congelan incluso en las heladas más severas. La desventaja de la colocación externa es que, debido a la gran diferencia entre la temperatura externa e interna en la chimenea, se forma una gran cantidad de condensado. Para hacer un canal de escape de humo externo de alta calidad, debe realizar un cálculo detallado del punto de rocío y organizar el aislamiento. Sin embargo, colocar la tubería fuera del edificio reduce la probabilidad de incendio y se considera más seguro.

Presta atencion El cálculo del canal de eliminación de humo del calentador determina la sección transversal y la altura recomendadas de la tubería, calcula el nivel requerido de empuje para mantener la combustión. Al calcular estos parámetros, tenga en cuenta la potencia del dispositivo, el tipo de combustible utilizado, la ubicación y las condiciones climáticas en la región de construcción. Las chimeneas para chimeneas se construyen sobre la base de un proyecto que toma en cuenta todos los factores anteriores, y la conexión se realiza bajo la supervisión de un maestro profesional.

Materiales

Las chimeneas para chimeneas están hechas de varios materiales que tienen alta resistencia al calor, baja conductividad térmica, excelentes cualidades refractarias, no entran en reacciones oxidativas con el agua y no interactúan con productos químicos agresivos contenidos en los productos de combustión. Para hacer un canal de eliminación de humo duradero y confiable para el horno, use los siguientes materiales:

  1. Ladrillo Es un material tradicional para la construcción de chimeneas de horno, ya que posee una excelente resistencia al calor, no se quema y con el cuidado adecuado dura más de 100 años. Para la construcción de la tubería se utilizó ladrillo sólido quemado, cuyo costo es más alto que un simple silicato. Este método es uno de los más caros debido al alto precio del material, la necesidad de llenar una base profunda. Además, es poco probable que haga una chimenea de ladrillo y que se conecte al horno con sus propias manos, tiene que gastar dinero en artesanos contratados, cuyos servicios son caros. La mina de ladrillos tiene una sección transversal rectangular o cuadrada, por lo tanto, en las esquinas y en la superficie rugosa del material, se deposita el hollín y la ceniza, causando congestión. Chimenea de construcción de ladrillo resistente al calor.
  2. Tuberías de cerámica. Más asequible es una chimenea de cerámica, que consiste en tuberías y bloques de concreto liviano para su instalación. Tiene un tamaño más compacto, por lo que se instala tanto en el interior como en el exterior. La vida útil de los tubos de cerámica es de 30 años, pero el mantenimiento adecuado y la limpieza regular aumentan este período de 10 a 15 años. Los canales de eliminación de humo de cerámica son más livianos que los de ladrillo; se instalan en una base monolítica de tubería de concreto, por lo que la necesidad de llenar la base desaparece. Existen modelos con una capa de aislamiento térmico que son adecuados para los calentadores de combustible sólido, donde la temperatura de los productos de combustión supera los 300-400 grados. Chimenea de ceramica
  3. Tubos sándwich de acero. El material más democrático y asequible a partir del cual se pueden hacer chimeneas para una estufa o chimenea: una tubería tipo sándwich. Representan dos cilindros de acero huecos, insertados uno en el otro, con una capa aislante entre ellos. Los tubos de emparedado son livianos, fáciles de instalar y sirven de 15 a 20 años. Los componentes para el montaje de la chimenea se seleccionan de acuerdo con el diámetro de la boquilla de entrada del dispositivo al realizar el cálculo de la altura requerida de la chimenea para mantener un nivel normal de empuje. El dispositivo de la chimenea de las tuberías de sandwich.

Es importante El material para el ensamblaje de la chimenea se elige según el tipo de combustible con el que funciona el dispositivo generador de calor: para chimeneas y estufas que funcionan con combustible sólido, los tubos de cerámica y de ladrillo son más adecuados, con humo de los modelos a gas, los tubos de acero para emparedados hacen un buen trabajo.

Requisitos para los canales de eliminación de humos.

El uso de particiones de calefacción está asociado con el riesgo de incendio y envenenamiento por monóxido de carbono, por lo tanto, se imponen requisitos estrictos en los canales de eliminación de humo, cuya tarea es proteger a los usuarios. Para que la operación del equipo no cause problemas, se deben cumplir las siguientes condiciones al instalar la chimenea:

  • El diámetro de la tubería se elige de acuerdo con el tamaño de la tubería de entrada del equipo generador de calor. Si el tubo es más grande, la conexión entre ellos no será firme, lo que puede causar fugas de monóxido de carbono.

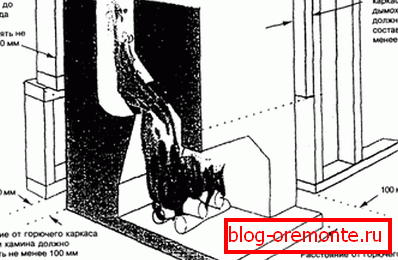

  • La conexión, colocación y paso del tubo a través de las paredes o pisos están aislados con material refractario para evitar el sobrecalentamiento del acabado. Para estos fines, se utiliza un metal de base o cemento de asbesto. Requisitos de seguridad para la instalación de un canal de humo de ladrillo.
  • La longitud del canal de eliminación de humo se determina al realizar el cálculo del empuje requerido, pero su altura desde la cámara de combustión hasta la punta no debe ser inferior a 5 m.
  • La cabeza de la tubería se retira en el techo a una distancia de 0.5-1 de la cresta o a través de una pared a una altura de 1-1.5 m del nivel del suelo. La chimenea se eleva 0,5 m por encima del punto más alto del techo. Altura de la chimenea sobre la cresta del techo
  • El canal de salida de humos está ubicado principalmente verticalmente, evitando más de 3 vueltas. La longitud de las secciones horizontales no debe exceder de 1 m.
  • La forma cilíndrica de la sección se considera la mejor opción para el tubo, sin embargo, se permiten ejes rectangulares y cuadrados.
Condiciones para colocar una chimenea en casas de madera.

Es importante Los maestros de hornos experimentados aconsejan cuando discuten el tiro de la chimenea para insistir en la colocación de la chimenea dentro de la casa, y debe estar en el interior, no en la pared exterior. Con este esquema de instalación, el canal resulta ser más cálido, no hay escasez de tracción y condensación de vapores en él.
