Timbre eléctrico alámbrico: tipos y métodos de conexión.

Prácticamente en cada casa moderna hay un timbre de la puerta, que con su melodía notifica la llegada de los invitados. La tarea de un dispositivo tan simple es dar una señal de sonido fuerte y bien discernible cuando se presiona un botón.

El timbre con cable se distingue por la presencia de una variedad de melodías y sonidos que una persona elige a su discreción. Los tipos y las características del dispositivo, su conexión a la red se tratan en el artículo.

Dispositivo de llamada

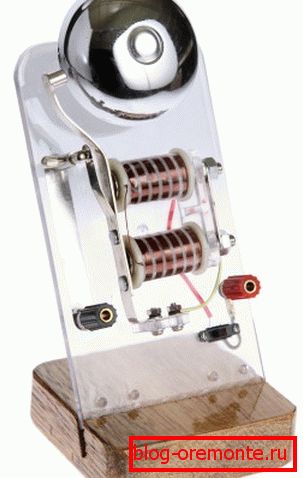

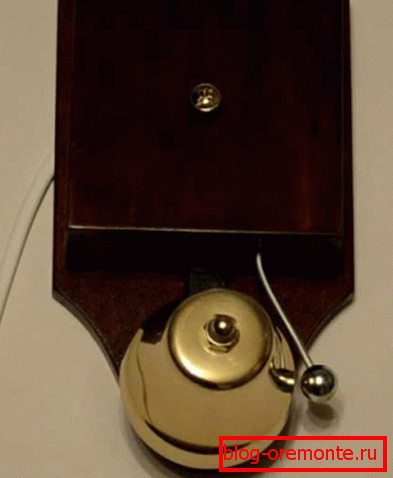

Para comprender el dispositivo y el principio de la campana eléctrica, es necesario familiarizarse con sus componentes principales.

Estos incluyen:

• Un imán eléctrico que sirve de señal.
• Martillo
• Ancla
• Directamente la campana o la copa.
• Contactos
• Primavera
• Botón
• Suministro de batería o electricidad.

El principio de funcionamiento y características.

El principio de funcionamiento de una campana eléctrica con cable se basa en la proximidad entre sí de un electroimán y un anclaje.

Con esto:

• Un contacto de latón de un tipo móvil se coloca cerca del ancla.
• Cuando no hay electricidad en el imán eléctrico, el contacto se presiona a una sección de tornillo conectada a un terminal.
• El otro terminal está conectado a la bobina del imán eléctrico, y su segunda sección está conectada al anclaje.
• Cuando presiona el botón de la campana, el circuito se cierra, el dispositivo de armadura ingresa a la bobina, que es atraída hacia el polo por un imán eléctrico.
• A continuación, el martillo golpea la superficie de la copa campana.
• El contacto de latón del tipo rodante, abre el circuito y se aleja de la sección del tornillo.
• A través de la bobina del electroimán se detiene la alimentación de corriente.
• El electroimán ya no atrae al ancla.
• El resorte desplaza el ancla desde el polo del electroimán.
• El contacto se presiona de nuevo al tornillo, cerrando el circuito.
• La corriente comienza a pasar nuevamente por la superficie de la bobina, el martillo emite un pitido y todo el proceso se repite nuevamente hasta que se detiene el botón.
• Si el botón, que es responsable del interruptor de corriente, está cerrado, el ancla oscila constantemente y el martillo golpea la taza, que reproduce la señal.

La función principal del imán eléctrico es la conmutación automática del dispositivo, su presencia le permite cerrar y abrir el circuito eléctrico.

La tabla muestra las ventajas y desventajas de las estructuras:

Tipos de llamadas eléctricas.

Las llamadas de puerta por cable pueden ser:

• Con formador de sonido electrónico.

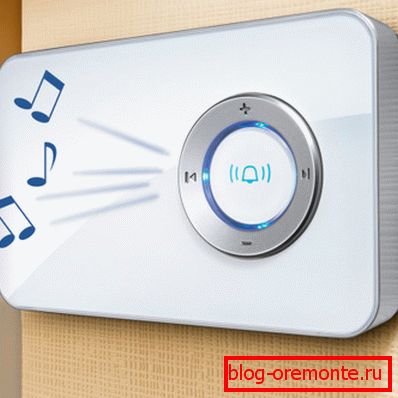

El uso de varios circuitos integrados, le permite aplicar a las vibraciones de los altavoces de diferentes frecuencias. En este caso, se pueden hacer trinos melodiosos, sonidos de la naturaleza, melodías o sonidos especialmente programados, que pueden ir desde un bajo zumbido hasta tocar obras musicales bien conocidas.

En este caso, el botón sirve para poner en marcha el circuito. Para controlar la llamada no es necesario que un botón suministre alto voltaje directamente desde la red. Puede utilizar una tensión de 3 a 12 V, que será suficiente para formar una señal. En este caso, el cableado se simplifica significativamente, se aplican cables más pequeños y el botón tiene una vida útil más larga.

Consejo: cuando utilice dichos dispositivos, no mantenga presionado el botón de forma permanente. Basta con presionarlo brevemente una vez, y la llamada funcionará, habiendo reproducido toda la melodía programada.

Ventajas del diseño:

1. la capacidad de obtener una variedad de sonidos, reemplazando el timbre habitual;
2. ajustar la duración y el volumen;
3. Falta de alta tensión en el botón.

Las desventajas incluyen la necesidad de suministrar energía a la llamada.

• Llamadas de cables programables para puertas.

A todas las ventajas enumeradas anteriormente, se agrega la capacidad de seleccionar una melodía particular, o una grabación que se reproducirá presionando un botón. El caso más sencillo es reproducir diferentes melodías cada vez que presiona un botón.

Con opciones más complejas configura diferentes modos: para protección, normal, silencioso. Para este propósito, un botón de cambio de modo y un dispositivo para el control de volumen están instalados en el caso de la campana.

Por ejemplo: para el modo de vigilancia, después de reproducir la música especificada, aparece un fuerte ladrido de perro, atreviendo a los invitados no deseados.

• Diseños con poder autónomo.

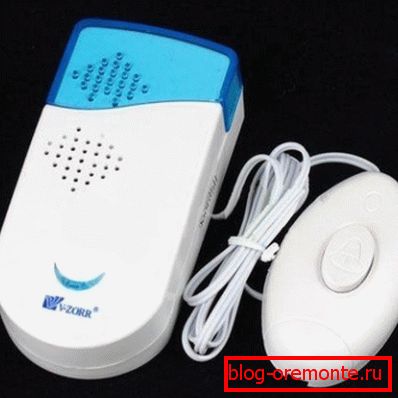

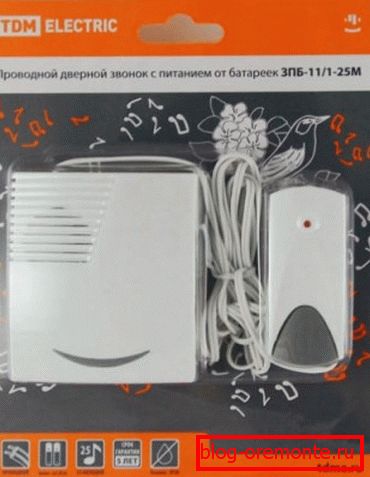

La fuente de alimentación autónoma generalmente es inherente a las llamadas inalámbricas, pero hay modelos de diseños cableados que funcionan con baterías. Su principal ventaja es la capacidad de trabajar incluso en ausencia de electricidad, con el reemplazo regular de los elementos de potencia.

Un juego de baterías puede servir para un funcionamiento normal de hasta un año. Tales llamadas autónomas se montan directamente en la puerta. En este caso, la llamada y el botón del dispositivo están ubicados en sus diferentes lados.

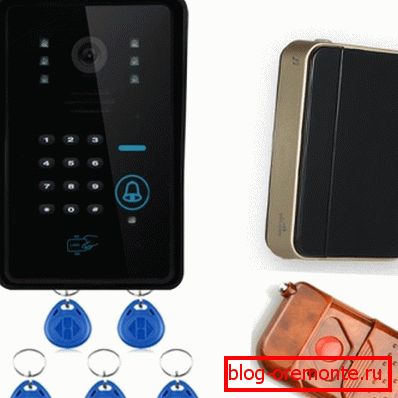

• Llamadas con botones táctiles que no tienen que tener un sistema mecánico con contactos.

Hay circuitos muy simples que dan la señal para activar el sonido con el toque de un dedo. Por lo general, consisten en un transistor y un número mínimo de flejes. Falta de llamadas - no hay respuesta cuando se toca a través de los guantes.

• Llamadas cableadas con comunicación por voz.

Tales sistemas están más cerca de los intercomunicadores. Pero también hay dispositivos sencillos y baratos, con un micrófono y altavoces. Cuando presionas el botón del invitado, hay una oportunidad para preguntar quién vino antes de abrir la puerta.

Campana electrica seleccion

Consejo: antes de levantar una campana eléctrica, debe familiarizarse con algunas recomendaciones.

Las instrucciones para elegir un dispositivo ofrecen:

• Póngase en contacto con una tienda especializada en la que consultores experimentados brinden amplia información sobre muchos tipos de timbres.
• Determine el tipo de campana eléctrica para su hogar. Debe tener en cuenta su costo, apariencia, método de conexión, la capacidad para ajustar el volumen y la facilidad de montaje del dispositivo con sus propias manos.
• Identificar el tono de llamada.

Consejo: para una casa grande, debe comprar un dispositivo ruidoso para que su sonido se pueda escuchar incluso en los rincones más remotos del edificio.

• Los gongs que emiten sonidos de trompeta se distinguen por su excelente diseño y apariencia hermosa.
• Una característica útil para una llamada es resaltarla en la oscuridad. Para ello, se utilizan pequeños LEDs o materiales luminosos.

Una excelente solución para instalar una llamada en una casa privada, en el país, para comprar un timbre eléctrico inalámbrico. Una de sus partes está montada en la puerta, y la segunda en la casa. El uso de una campana con cable no será conveniente debido a la complejidad de la instalación y al alto costo de tendido del cable.

Instalación de timbre

Los dispositivos de botones y paneles de sonido están conectados por cables.

Por el tipo de mecanismo de construcción se encuentran:

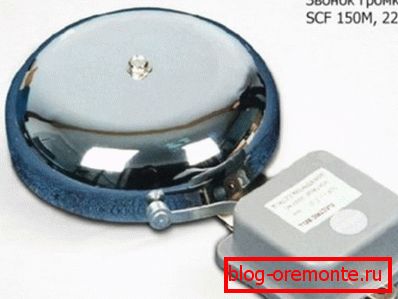

• Martillo

• Zummer.
• Kolokolchikovymi.

Se diferencian en el dispositivo interno y el principio de acción. Trabaja desde una red y desde la batería.

Para conectar llamadas cableadas eléctricas debes comprar:

• Taladro eléctrico.

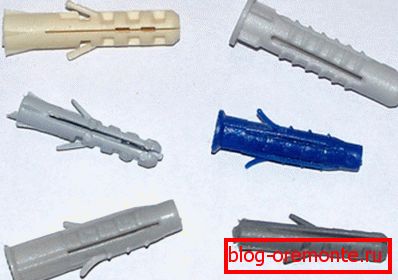

• Dybella.
• El cuchillo es construcción.
• Cinta aislante.
• Indicador de destornillador.
• Un conjunto de tornillos.

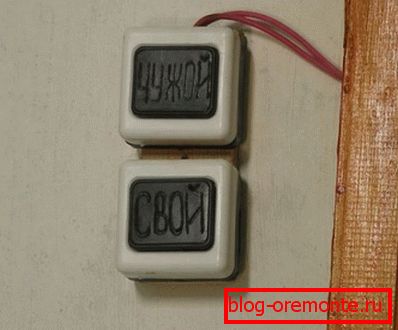

Se pueden conectar uno o dos botones a la cerradura, por ejemplo, si hay un vestíbulo común para varios apartamentos. En este caso, uno se coloca en el vestíbulo y el segundo en el rellano frente a la puerta.

En este caso, el diagrama de cableado del dispositivo tendrá dos botones paralelos. Después de hacer clic en cualquiera de ellos, la cadena se cierra y el mecanismo funcionará.

Para la correcta conexión del timbre, vale la pena ver el video en este artículo.

Cableado de cables y esquema de cableado.

Una campana eléctrica no puede funcionar sin electricidad, lo que requiere cableado en el lugar de conexión del dispositivo. Normalmente para el funcionamiento de los productos se necesita corriente alterna con un voltaje de 220V.

El cable puede ser de dos núcleos o dos de un solo núcleo. ¿Cables en sección transversal de al menos 0,5 mm? Pero no se deben usar cables demasiado gruesos: la potencia consumida por una llamada por cable es pequeña.

Consejo: El material de los cables se debe utilizar igual que para el cableado de electricidad en toda la casa o apartamento.

Diferentes tipos de productos tienen su propio diagrama de cableado. Por lo general, durante la construcción de edificios de apartamentos, el cableado se coloca debajo de los electrodomésticos de las puertas estándar.

Cuando construya una casa por su cuenta o conecte un timbre eléctrico con cable, puede seleccionar productos con cualquier diagrama de cableado y colocarlos en ella. El circuito de conexión de llamada generalmente copia exactamente el circuito de un interruptor convencional, el más simple de los circuitos eléctricos.

Con esto:

• La bombilla se sustituye por un mecanismo de sonido.
• En lugar del interruptor - el botón.
• Zero está conectado al panel de sonido y la fase está conectada al botón.

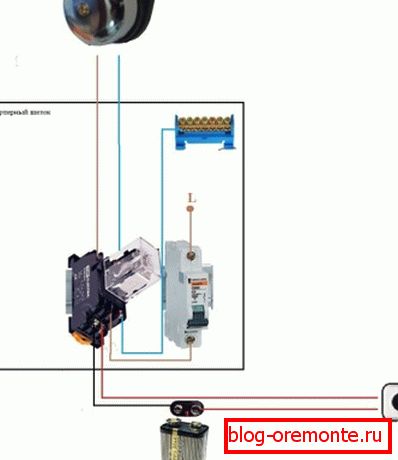

• Ambos elementos están interconectados, como se ve en la foto.

• Al presionar el botón se cierra la fase y se contribuye a la señal de sonido.

Mecanismo de instalación para reproducción de sonido.

Consejo: el dispositivo se alimenta desde la red eléctrica, lo que requiere el cumplimiento de las normas de seguridad cuando se trabaja con aparatos eléctricos. Es necesario conectar un producto eléctrico solo después de desconectar la alimentación en todo el apartamento.

Cuando se conecta un timbre a una tensión, se conectan sus contactos y cableado en el apartamento. Si son muy largos, los cables se cortan y los extremos se recortan con un cuchillo de construcción.

Siguiente:

• Después de conectar los cables, deben apretarse ligeramente con unos alicates, lo que garantizará la confiabilidad de la conexión y mejorará el contacto.
• Las conexiones están aisladas.

• Se verifica el funcionamiento del dispositivo.
• Cuando se conecta el mecanismo de cuatro cables a un cableado de dos cables, se determinan el cero y la fase involucrada en la conexión de la llamada.
• Los cables restantes están cuidadosamente conectados entre sí.
• Todos los elementos están cuidadosamente aislados.
• Se verifica el trabajo de la llamada.
• El dispositivo se adjunta a la pared generalmente en el pasillo o pasillo.
• Dentro de un radio de aproximadamente un metro y medio desde la campana no debe haber radiadores ni dispositivos de calefacción.
• En la pared del lugar de instalación, se perfora un orificio y se sujeta un panel para el mecanismo de sonido con clavijas y tornillos autorroscantes.
• Se perfora un agujero en el marco de la puerta, a través del cual pasan los cables que conectan los cables del botón y la barra de sonido.

Configuración del botón de llamada

Hay dos contactos en el botón del timbre, uno de ellos está cargado por resorte. Al presionar el botón se toca el segundo contacto, el circuito se cierra y el mecanismo comienza a sonar. Cuando se suelta el botón, los contactos se abren.

El botón trae dos cables conectados a sus dos pines. Las conexiones se envuelven cuidadosamente con cinta adhesiva o se sujetan firmemente con terminales, según el diseño del dispositivo. El botón en sí se fija en la pared a través de un zócalo de madera.

Todos los timbres de las puertas con cables son dispositivos que le permiten enviar una señal a una persona sentada detrás de una puerta cerrada. El diseño que elija cada uno decide por sí mismo, siempre que la señal sea bien escuchada y tenga un sonido agradable.
