Puertas de acero internas gost 31173 2003

El tema del material presentado por nosotros, se convirtió en el GOST de las puertas de acero, equipado con dispositivos de cierre, e instalado en edificios industriales y civiles. Lo único que esta norma no cubre es la puerta, a la que se hacen los requisitos especiales: resistencia a sustancias agresivas, resistencia a explosiones, resistencia a las balas y seguridad contra incendios.

El uso de todos los otros productos, sobre los cuales, entre otras cosas, el video de este artículo contará, depende de las condiciones de su uso, y se rige por la puerta 31173 de GOST.

Caracteristicas de clasificacion

Las puertas de acero GOST 31173 2003 se clasifican según seis características principales. En primer lugar, esto es, por supuesto, una cita, ya que las puertas de entrada pueden ser: calle, interior y cadena. Y las puertas internas pueden ser apartamentos de entrada, y operadas como una puerta de sala común.

Diferencias estructurales

La segunda señal determina el diseño de la unidad de la puerta. Aquí la diferencia puede estar en la caja, ya que está cerrada; representa la forma de la letra "P"; o se completa con un umbral, que es un elemento adicional.

• La siguiente característica de clasificación se relaciona con el número de lonas y sus opciones de apertura. Las puertas más comunes con una sola hoja - apertura izquierda o derecha. Luego están los bloques bisexuales, cuyas telas pueden ser iguales o tener diferentes anchos.

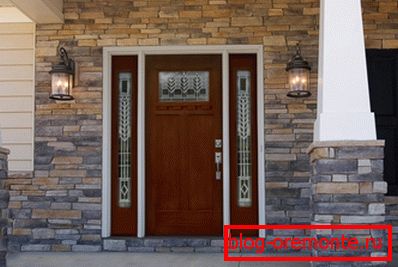

• Puertas de metal - la mayoría de las veces son modelos ceremoniales, también se pueden decorar con inserciones. Es un travesaño rectangular o semicircular, que está ubicado horizontalmente sobre la abertura, o lonas angostas no abiertas en los lados del lienzo. Esta es la versión que vemos en la foto de arriba.

Distinguir entre la puerta y la forma en que se abren: hacia afuera o hacia adentro. También importa la cantidad de bucles de sellado que se encuentran en el vestíbulo. A menudo son dos, pero tal vez más.

Opciones de corte facial y rendimiento.

La cuarta señal, según la cual se clasifican las puertas de acero según GOST 31173 2003, es su acabado frontal.

Hay siete opciones:

• En el número uno está la pintura. - Tanto tradicionales como en polvo. Estas son las opciones de acabado más populares (ver. Acabado de puertas metálicas: cree su propio estilo): en el primer caso, el criterio principal para elegir productos es el bajo precio y en el segundo, la increíble durabilidad del recubrimiento, que ya se ha llamado antivandalismo.
• A continuación vienen las opciones con forro de cuero natural o artificial y aislamiento.; decoración con recubrimientos de película; Revestimiento de madera rollo o placa de materiales (chapa, forro de MDF). Por cierto, muchos de estos tipos de acabados pueden hacerse en puertas viejas o hacerlo usted mismo.

Presta atencion Para todos los tipos de recubrimientos de polímero utilizados para decorar puertas, el fabricante debe presentar una conclusión que confirme su seguridad sanitaria.

• El acabado de vidrio o espejo se ve muy hermoso en las puertas, especialmente en las puertas delanteras.. Como opción, el lienzo se ennoblece con un revestimiento de metal con un hermoso fresado o grabado, o se combinan varios métodos de acabado en un modelo. En general, al coordinar sus acciones con el cliente, el fabricante puede realizar cualquier otro tipo de decoración, incluso dorar.

Con respecto a las propiedades térmicas, según GOST, las puertas externas de acero están divididas por la resistencia a la transferencia de calor en tres clases. Como mínimo, esta cifra debe ser de 0,4 m2 * C / W.

Cualquier cosa menos no está sujeta a clasificación. La clase más alta es con una resistencia de transferencia de calor de más de 1 m2 * C / W. Hay una tabla en la norma, que presenta los indicadores deseados de permeabilidad al aire y resistencia al agua.

El aislamiento acústico para puertas de acero es igualmente importante. También hay tres clases, cuya división se realiza de acuerdo con el nivel de reducción de ruido.

Los indicadores de menos de 20 decibelios no están sujetos a clasificación. La tercera clase es la más baja, con indicadores de hasta 25 dB, en la segunda clase hasta 31 dB, y la primera clase es más de 32 dB.

Mecánica y cualidades de seguridad de los productos.

El estándar para puertas de metal es también una tabla con indicadores de resistencia, que también se dividen en tres clases. Hay cinco características diferentes en él, según el significado de las cuales las puertas pertenecen a una u otra clase. Se instala en el peor resultado de la prueba.

Esta resistencia a cargas estáticas que actúan en el plano del lienzo; perpendicular al lienzo; y en el área de bucle. El nivel de resistencia al impacto dinámico en la dirección en que se abre el lienzo y el impacto en ambas direcciones también está regulado.

Por propiedades de seguridad, las puertas se clasifican de la siguiente manera:

1. Puertas de rendimiento estándar. Están equipados con mecanismos de bloqueo de al menos una tercera clase (M3) y pasadores anti-removibles.

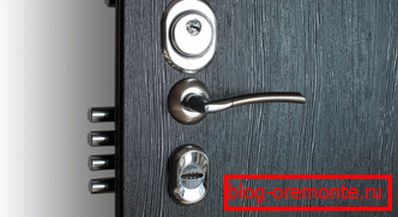

2. Bloques reforzados. Aquí, a lo anterior, se agregan las bisagras reforzadas de las puertas, y las cerraduras con una gran cantidad de tornillos que pueden bloquear la puerta alrededor del perímetro del porche. Su fuerza debe corresponder a la segunda clase (M2).
3. Unidades de puerta de seguridad. Todos estos son bloques reforzados, pero las características de los bloqueos instalados en ellos deben corresponder a la primera clase de resistencia (M1).

• Puede saber si las puertas están reforzadas frente a usted o protectoras al marcarlas. La letra correspondiente "Y" o "Z" simplemente se le agrega. En general, esta norma recomienda a los fabricantes en el pasaporte del producto que indique todos los datos mencionados anteriormente. También están cifrados en el etiquetado.

La información debe incluir: solución de construcción; la opción de rellenar la web y su acabado facial; dimensiones generales; clase de castillo El pasaporte debe adjuntarse al esquema de apertura del lienzo o pinturas, así como a las instrucciones de instalación y funcionamiento del producto.

Requisitos para puertas de acero.

En el párrafo cinco de la norma, estamos discutiendo las voces una lista de requisitos que se aplican a los bloques de puertas de acero. Entre las disposiciones generales, se da información de que la banda es una estructura soldada, para cuya fabricación se utilizan láminas de acero o perfiles curvados.

La soldadura es una pieza que hay que conectar. Otros tipos de juntas solo se permiten si están por delante de las soldadas según las características de resistencia, pero esto es, en general, poco probable. Con respecto a las soluciones de diseño de lonas, el estándar presenta cuatro opciones principales.

Variedades constructivas de lonas.

La primera opción es esta: el lienzo se hace en un marco de perfiles con una sección hueca cerrada, y se sueldan dos láminas de acero. Al mismo tiempo, la red se llena con un panal de abeja (cartón corrugado o tableros duros). El segundo tipo de puertas metálicas parece una caja doblada montada en perfiles con una sección transversal en forma de U. En el interior de esas telas se llenan de espuma de poliestireno.

• En la tercera versión, el marco del lienzo está soldado a partir de perfiles de una sección más compleja, rellena con aislamiento mineral y se cierra afuera con una lámina de acero, y desde el lado de la habitación con material de madera laminada, por ejemplo, tableros de fibra dura. Este es el tipo de puerta que se ve en la imagen de abajo.

• La cuarta opción también se combina: el marco relleno de espuma está hecho de barras de madera, y solo sus bordes están protegidos con un perfil de acero en ángulo. El lado externo e interno, como en el tercer caso, está cerrado por un lado con un acero y por el otro lado con una lámina fibrosa.
• Independientemente de la opción constructiva, los lienzos deben usar las piezas intermedias: refuerzos, reforzando el marco del lienzo. Pueden ser no solo verticales u horizontales, sino también oblicuas. Las zonas de bucle invertido, así como los lugares donde se instalan los pasadores anti-removibles, necesariamente se fortalecen.
• En la fabricación de telas metálicas, el estándar permite que el revestimiento del lado interno no sea de chapa de acero maciza, y los espacios en blanco, soldados entre sí a lo largo del perfil, refuerzan las costuras. En la hoja interior debe haber una escotilla, que es necesaria para la reparación de la cerradura o el pestillo.

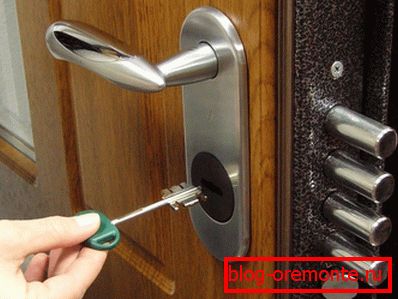

• Los mecanismos de bloqueo, que incluyen no solo los cierres y cierres, sino también las válvulas, se fijan en almohadillas especiales, tornillos y soportes de sujeción con rosca. La soldadura no se utiliza, ya que en su proceso puede estropear fácilmente algunas partes de la cerradura.
• Los orificios, que incluyen un cerrojo o cerrojo, deben estar protegidos por una caja de metal soldada al perfil del marco. La entrada del perno al cerrar la cerradura debe ser libre, y para esto el tamaño del orificio debe ser al menos 2,2 cm más grande que la sección transversal del perno.
• El nivel adecuado de aislamiento acústico se logra mediante la instalación de dos circuitos de sellado. Las juntas se montan a lo largo de todo el perímetro de la lona, ​​evitando el menor espacio. Si la unidad de la puerta está diseñada para instalación en el exterior, entonces las juntas deben ser resistentes a los cambios de temperatura y humedad.

Cabe señalar que las puertas según GOST 31173 2003, es decir, su tamaño y peso, existen algunas restricciones. Las siguientes cifras no deben exceder:

1. altura: 2,2 m
2. ancho: 1,2 m
3. en el área de un paño: 9 metros cuadrados
4. por peso: 250kg

Se realizan cálculos adicionales en las puertas fabricadas por encima de las normas anteriores, y su cumplimiento con los requisitos de la norma se confirma con los resultados de las pruebas individuales.

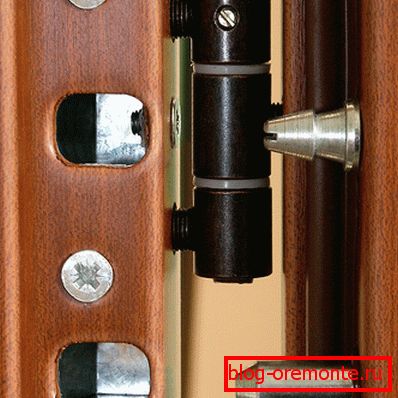

• Para hacer imposible quitar la cuchilla de una puerta cerrada de las bisagras, el diseño del producto incluye pernos fijos o, como se les llama, anti-pasadores. Se instalan en el marco del lienzo y se sujetan mediante soldadura, remachado o prensado.
• El tamaño de los pasadores, su número y ubicación deben indicarse en los dibujos de trabajo. Pero la mayoría de las veces se proporcionan junto con las bisagras, ya que esta es la opción más confiable.

Para que el marco de la puerta se pueda instalar en la abertura, las partes que se llaman orejetas de montaje están soldadas a su perfil. También se permiten otras soluciones dirigidas por el fabricante para garantizar la durabilidad de la instalación de la unidad.

Dimensiones y tolerancias.

Sobre cuáles deberían ser las dimensiones máximas en altura y anchura, ya se ha dicho anteriormente. En general, las puertas de metal, como cualquier otra, se realizan en versiones estándar.

Si se trata de una puerta de una sola puerta, las dimensiones más comunes son: para una puerta de entrada 2.1 * 0.9m, para una puerta interna 2.0 * 0.8m Aunque, por supuesto, las opciones pueden ser diferentes. En cualquier caso, tanto las dimensiones como los dibujos realizados en el lienzo se reflejan necesariamente en la documentación técnica del producto.

• Además de las dimensiones de la propia puerta, refleja secciones de los perfiles, dimensiones detalladas de los nodos y huecos. En los dibujos se indica la ubicación de los dispositivos de bloqueo, orificios, para ellos, y bisagras. La norma también proporciona una tabla en la que se definen las desviaciones máximas permitidas de los intervalos dimensionales.
• En términos generales, 3 mm es el máximo, permitido solo por el tamaño interno de la caja con una altura superior a 2 m. El mínimo permitido para el tamaño exterior del lienzo, que es de 1 mm / 1000 mm. En los huecos debajo de la superposición no debe haber diferencia mayor de 1.5 mm.

• El fabricante debe, con el mismo cuidado, controlar la longitud de las diagonales y el hundimiento de los revestimientos y la rectitud de los bordes del marco y el lienzo. Todos los parámetros geométricos se calculan teniendo en cuenta las características de diseño del producto, su tecnología de instalación y de acuerdo con la norma 21778 vigente desde 1981.
• El GOST, que se discute en este artículo, impone requisitos tanto a los materiales utilizados en la producción, a los componentes y sellos como a los productos terminados. En particular, los elementos de acero no deben tener la curvatura, grietas, agujeros, abolladuras y óxido. Aunque se permite una ligera ondulación, no en detrimento de la estética del producto en su conjunto.

El suministro de la unidad de la puerta de acero se ensambla con un dispositivo de bloqueo. Esto es obligatorio, pero los componentes como la mirilla, el limitador de ángulo de apertura, el cerrador se instalan por acuerdo adicional del cliente. El producto debe tener una etiqueta o una inscripción en el marcador que indique qué fabricante, cuándo y en qué orden se realizó. También en el bloque debe colocarse una marca y un sello del departamento que llevó a cabo el control técnico.
