Cierrapuertas - tipo de dispositivo, selección, instalación

A nadie le gusta cerrar de golpe la puerta, pero debe cerrarse herméticamente para evitar que salga el calor de la habitación. Para un proceso silencioso, se instala una puerta más cerca.

Tales diseños reemplazan la instalación de resortes de puerta, que al cerrar las puertas generan mucho ruido. Tipos de dispositivos, sus características y métodos de instalación.

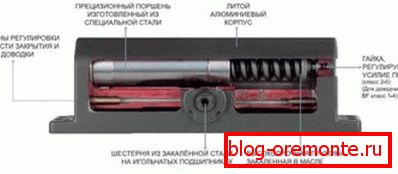

Dispositivo y principio de funcionamiento de cierrapuertas.

El elemento de trabajo principal de cualquier cerrador es un resorte de alta resistencia que ingresa el cilindro de la puerta al cerrador. Al abrir la puerta, comprime, acumula energía, y cuando se libera, la puerta vuelve a su estado inicial cerrado.

Para un cierre suave de la abertura en el cerrador hay un amortiguador de aceite. El sistema de válvula incorporado facilita el flujo de aceite cuando se abren las puertas de una cámara a otra y cuando se cierran.

Con su ayuda, se regula la velocidad de movimiento del aceite y, por lo tanto, la velocidad de cierre de las puertas. La suavidad necesaria del proceso da la viscosidad del fluido de amortiguación, que contribuye al cierre silencioso de la puerta.

El diseño del cierrapuertas puede tener uno o más amortiguadores, lo que no cambia la esencia del dispositivo. El resorte de trabajo en diferentes productos es impulsado por su mecanismo, que determina el tipo de cierre.

Dependiendo del diseño al instalar los criadores de puertas puede resolver varios problemas:

• Ajuste la velocidad de cierre en dos rangos, con aceleración cuando las puertas están cerradas.
• Protege el lienzo para no golpear el obstáculo.
• Asegure las puertas después de abrirlas.

Tipos de dispositivos

Los tipos de cierrapuertas se clasifican por ubicación, que pueden ser:

• Arriba. Instalado en la parte superior de la hoja de la puerta. Tipo de unidad diferente:

1. Manivela, en el diseño utilizado resorte helicoidal y pistón hidráulico, que se encuentran en compartimentos separados. Estos son dispositivos bastante simples que no tienen la capacidad de controlar el movimiento de la puerta u otros cambios. En demanda de puertas pesadas;

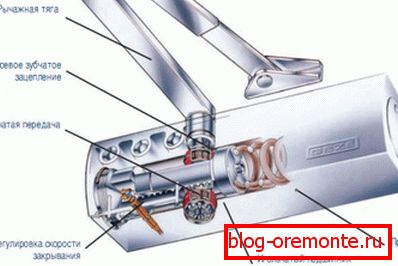

2. con muesca Este es el diseño más común, que consiste en un engranaje que engrana con el pistón y lo mueve a lo largo del eje cuando se arranca la puerta. Cuando se abre, la puerta más cerca se mueve en un arco. La parte de la palanca, atornillada al cuerpo del dispositivo, se ubica perpendicular al engranaje, cuyo eje se mueve verticalmente a través del cuerpo de la puerta. Los dientes de los engranajes se engranan con los dientes del pistón. Moviéndose a lo largo del eje, el engranaje mueve el pistón en posición horizontal, sujetando el resorte. La energía se acumula de la misma manera. Al cerrar la puerta se relaja el resorte, que presiona el pistón en la dirección opuesta, girando, el engranaje envía una palanca para mover la estructura de la puerta, cerrando la puerta;
3. con una barra de deslizamiento. Esta no es la versión más exitosa del diseño, en la cual no hay un hombro para transmitir una gran fuerza, lo que conduce a un funcionamiento no muy confiable del mecanismo;
4. árbol de levas. La leva, que tiene la apariencia de un corazón simétrico o asimétrico, también sirve como un eje. Cuando se abre la puerta, el elemento comprime uniformemente el resorte con el pistón de apertura. Al cerrarse, el resorte se abre, el pistón de apertura se mueve en la dirección opuesta, devolviendo la leva a su posición original, la puerta disminuye la velocidad con el pistón del freno.

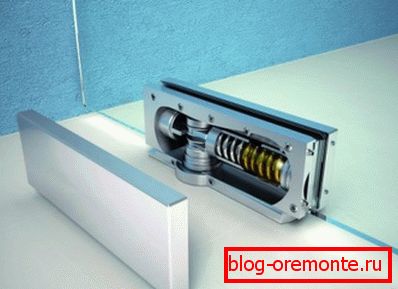

• Cierrapuertas. Ubicado en el piso. La instalación del cerrador de este tipo debe considerarse durante la fase de construcción. El peso de la puerta sostiene el eje inferior, que se mueve en la dirección de otro eje de rotación.

El diseño del cerrador se utiliza para puertas que pesan hasta 300 kilogramos.

• RAMS. Este diseño está integrado en el marco o el marco de la puerta, y su principio de funcionamiento es el mismo que el de los cierres de pisos. En este caso, la puerta pesa sobre el soporte, que está integrado en el piso. La rotación desde el eje del cierre de la puerta se transmite a la hoja de la puerta a través de una palanca incorporada en la puerta desde arriba. Cuando se abre la puerta con una palanca, el eje en forma de corazón gira. Dependiendo de la dirección al abrir la puerta, comienza a ejercer presión sobre uno de los rodillos, que comprime los dos resortes. Cuando cierras la puerta, todo el proceso va en la dirección opuesta.

Según el diseño del producto se dividen en:

• Lineal En un lugar tan cercano no hay rodillas ni detalles para configurar el producto.
• La rodilla. En el diseño hay una "rodilla", un lienzo que sobresale cuando se mueve. Estos son los dispositivos más confiables y simples entre los mecanismos de palanca. Hay dos formas de montar:

1. la carcasa del mecanismo de accionamiento está montada en la hoja de la puerta y el dispositivo de palanca está montado en la caja;
2. Opción de montaje posible e inversa.

Clasificación de los mecanismos

Para familiarizarse con los cierrapuertas existentes hechos en Rusia, es necesario estudiar GOST 5091-78. Los principales criterios por los cuales se selecciona la puerta más cercana son las características técnicas o los esfuerzos realizados por una persona al cerrar la puerta.

Según GOST 5091-78 todos los cierres de puertas se dividen en 7 clases:

• EN1. Se utiliza para hojas de 750 milímetros de ancho y un peso de hasta 20 kg.
• EN2. El dispositivo ideal para telas de 850 milímetros de ancho y un peso de hasta 40 kg.
• EN3. Dispositivos para ancho de hoja de 950 milímetros, con un peso de hasta 60 kg.
• EN4. Diseñado para lonas cuyo ancho es de 1,1 metros, con un peso de hasta 80 kg.
• EN5. Montado en un ancho de hoja de 1,25 metros, con un peso de hasta 100 kg.
• EN6. Las adaptaciones de esta clase están diseñadas para puertas de 1,4 metros de ancho, que pesan hasta 120 kg.
• EN7. Tales mecanismos son ideales para lonas de 1,6 metros de ancho, que pesan hasta 160 kg.

GOST 5091-78 indica la fuerza que debe aplicarse al cerrar la puerta, medida en Nm (Newtonómetros). La compañía "Door Closer" en su certificado para productos manufacturados, indica los esfuerzos en Nm. Al mismo tiempo, los modelos de mecanismos pueden ser de una clase, y ajustables, con la capacidad de personalizar la aplicación de fuerza al abrir puertas.

Además, GOST 5091-78 proporciona orientación sobre los cierrapuertas para su trabajo, teniendo en cuenta el rango de temperatura de trabajo. Esto se debe al hecho de que el aceite utilizado para lubricar la estructura cambia su viscosidad bajo la influencia de la temperatura. Para uso en exteriores, se recomienda instalar dispositivos resistentes al frío, utilizando aceite a baja temperatura y glándulas especiales, que se encuentran en el certificado del producto.

GOST 5091-78 indica otra característica que debe tenerse en cuenta al elegir una puerta más cercana para la puerta: la transmisión del momento de rotación.

Selección de dispositivos

Consejo: antes de elegir una puerta más cerca, debe familiarizarse con las normas que definen los esfuerzos desarrollados por las puertas cuando se usan. Cumplen con las normas europeas.

La gran capacidad del cerrador corresponde a su clase superior.

Por ejemplo:

• El producto de la clase más alta se selecciona para su instalación en una puerta metálica blindada.
• El cerrador de clase baja está instalado en un producto de puerta ligero.
• Las construcciones de 3-5 grados se utilizan para puertas de entrada simples instaladas en espacios interiores.

Al seleccionar un cerrador, se toman en cuenta los parámetros de la puerta, se toman en cuenta factores externos, por ejemplo:

• Cuando se opera la puerta delantera a menudo expuesta a cargas de viento lateral, la hoja de la puerta debe estar equipada con productos de alta calidad, lo que aumentará la vida útil de la puerta más cerca.

Consejo: Si el tamaño y el peso de la puerta puede usar dos clases diferentes de productos, debe dar preferencia a los elementos de clase alta, lo que proporcionará un mayor margen de seguridad y, por lo tanto, un funcionamiento más prolongado del dispositivo.

• No es necesario tener en cuenta únicamente la potencia al elegir un producto. Esto no siempre indica una carga pesada cuando se monta en una puerta. Si se instala tal cerrador en la puerta de PVC, se creará una carga adicional en las bisagras, lo que hará que se desgasten rápidamente.
• Una puerta de plástico con elementos poderosos se abre con fuerza, esto creará una incomodidad adicional al usar la puerta.
• Al elegir una puerta más cerca para una puerta, debe tenerse en cuenta su resistencia a las heladas. Hay modelos que operan a temperaturas extremas, que van desde (-45 ° C) hasta (+ 70 ° C).
• Se llama la atención sobre la velocidad de movimiento del sistema de puertas. Por ejemplo, para las estructuras de protección contra incendios, los dispositivos deben tener una alta velocidad de cierre, y cuando se utilizan en un hogar, se da preferencia al cierre lento, especialmente si hay niños y ancianos en el hogar. En lugares públicos, es mejor instalar dispositivos con la función de frenar la abertura, lo que evitará que la hoja golpee la pared.

Para el conocimiento del comprador con oportunidades adicionales de un producto, se ofrece el certificado en la puerta más cercana. Su presencia es una garantía de que el producto adquirido es de alta calidad.

Consejo: Al elegir un dispositivo, debe preguntar sobre el certificado. Esto le dará mayor confianza de que el dispositivo seleccionado funcionará correctamente durante muchos años.

Descripción general de los cierrapuertas populares

A continuación se muestra una descripción general de los cierrapuertas de los fabricantes extranjeros más conocidos de productos de alta calidad:

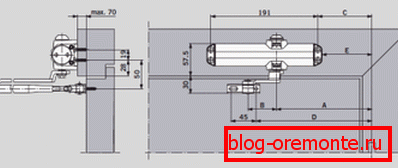

• Puerta Cierra Dorma. Este es el mecanismo de la empresa alemana, cuya característica es la presencia de empuje deslizante. Este diseño le permite ocultar la rodilla del mecanismo de tracción, y no estropear el aspecto de la puerta.

• Cierrapuertas DC-100. Este es un dispositivo mecánico-hidráulico para abrir puertas que pesan hasta 100 kilogramos. Puede funcionar en el rango de temperaturas de funcionamiento de (-35 ° C) a (+ 60 ° C), tiene dos velocidades de movimiento.

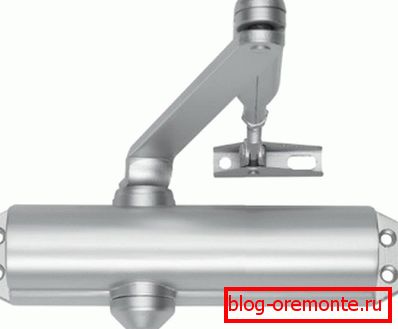

• Puerta más cerca 80 kg de la empresa Abloy.. Su empresa produce desde Finlandia. Peso máximo de la puerta hasta 80 kilogramos. El modelo tiene un mecanismo conveniente para ajustar el mecanismo. El diseño tiene una válvula independiente que permite un movimiento suave de la puerta.

• Cierrapuertas GEZE No es visible y cierra confiablemente las puertas del péndulo y con énfasis. Los sistemas están disponibles para válvulas pesadas y diseños de bajo peso. Los cierres pueden instalarse en puertas de protección contra incendios y humo.

• Puerta de cierre hasta 30 kg. El dispositivo de cierre mecánico para puertas DS19 sirve para el cierre suave de estructuras de hasta 30 kg. Se distinguen por una sola velocidad de movimiento de la puerta, ajuste por un tornillo. Se utiliza para puertas de hasta 75 centímetros de ancho. El precio del producto es el más pequeño.

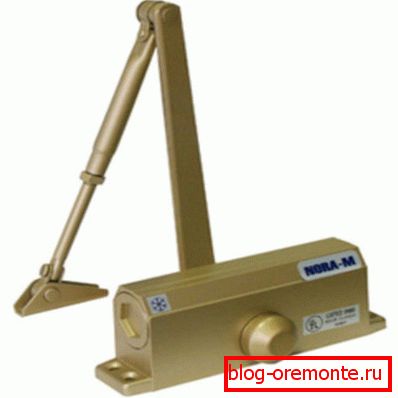

• Cierra Puerta "NORA-M". El número mínimo de ciclos de apertura y cierre de la puerta es 500,000 veces, la garantía de todos los modelos es válida por 5 años. En el rango de la marca hay cierres de puertas “NORA-M”, cuya característica permite fijar el lienzo en posición abierta. Para cerrar la puerta, debe colocar el lienzo en un ángulo de 90 °, y luego comienza a cerrarse. En tales modelos hay un ajuste de la velocidad de cierre de la estructura y la velocidad de su supervivencia.

• Puerta de cierre "Bulat", está pensado para el cierre suave, automático de una puerta. Utilizado para estructuras de plástico, madera y metal de lonas. Funciones de los dispositivos: ajuste de la velocidad de cierre de una puerta, ajuste de la velocidad de acabado final. El rango de temperatura de uso es de (-35 ° C) a (+ 50 ° C). Ancho máximo de la puerta - 1,2 metros.

• Cierrapuertas K-Dom. Monta una empresa de Corea del Sur. El diseño tiene una palanca estándar. Sirve para el cierre suave de puertas de tipo remo. Las instrucciones de instalación en ruso, las glándulas se hacen en Alemania, el eje tiene un diámetro ampliado, el aceite especial hace que la construcción sea resistente a las heladas, puede funcionar en el rango de (-45 ° C) a (+ 50 ° C).

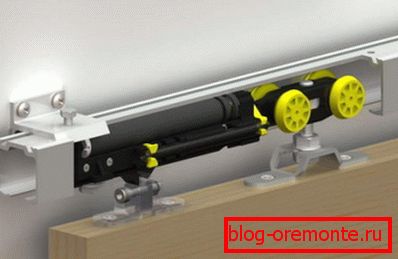

• Cierrapuertas para puertas correderas. Tales dispositivos se utilizan a menudo en lugares de uso masivo: tiendas, hospitales, oficinas. Las ventajas y desventajas del dispositivo de tales estructuras se muestran en la tabla:

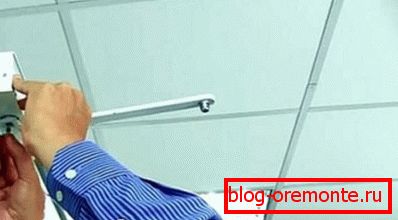

Mecanismo de montaje

Al comprar un producto que se instalará en la puerta con sus propias manos, debe tener en cuenta que el kit debe incluir:

• Mas cerca
• El empuje de las palancas.

• Herrajes para cierres.
• Esquema o plano de puerta de planos para estructuras de montaje.

Los accesorios pueden instalarse en la unidad de entrada: en la caja y en el lienzo, dependiendo del propósito de la estructura de la puerta.

La instalación es:

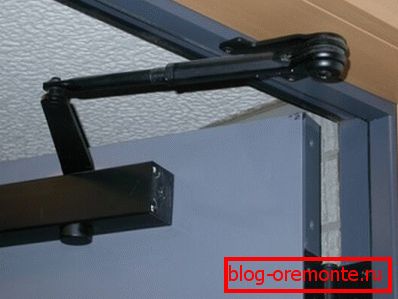

• Interno, como en la foto. Esta es la forma más común de instalar estructuras para puertas externas, mientras que el producto se monta en la puerta.

• Al aire libre

El diagrama de instalación a tamaño completo incluido en el conjunto le permite instalar un accesorio de alta calidad y evitar errores durante la instalación.

Para esto:

• El esquema de instalación está grabado en la puerta.

• Otras acciones se llevan a cabo de acuerdo con las instrucciones ofrecidas por la instrucción:
• El marcado está hecho.
• Agujeros perforados.
• Se adjunta el caso.
• Empuje de palanca montada.

Estas son dos mitades, interconectadas por hilos.

• La palanca es ajustable en longitud, lo que determina el ángulo de apertura de la puerta, aproximadamente 90 °.
• Con la instalación adecuada de todos los elementos estructurales, el dispositivo funcionará de manera eficiente, sin fallas.

En más detalle la instalación de closers muestra el video en este artículo.

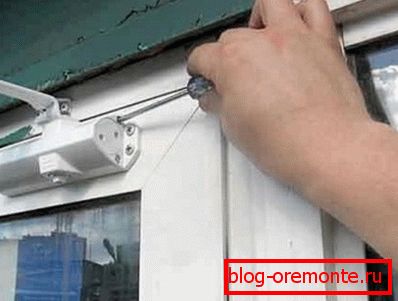

Ajuste más cercano

El ajuste correcto de los elementos instalados se puede realizar si trata con los tornillos que forman parte del diseño para su ajuste.

Muchos modelos tienen tornillos especiales ubicados en la cubierta decorativa de su caja. En algunos, los tornillos están ubicados en el lado frontal de la caja y están etiquetados como 1 y 2. El tornillo 1 ajusta el cambio en el ángulo de apertura de la puerta, puede alcanzar los 180 °. El tornillo 2 cambia la velocidad de cierre de la hoja.

Al ajustar la puerta más cerca:

• El ángulo de apertura de la hoja de la puerta varía de 90 ° a 180 °.
• La aceleración de cierre se ajusta ajustando el tornillo 2.
• La puerta se abre al ángulo de trabajo y se libera.
• La rotación del tornillo 2 proporciona un ajuste de la suavidad de la hoja de la puerta en los últimos 15 ° para garantizar un cierre confiable.
• Gran esfuerzo en la implementación del ajuste no vale la pena.
• Después de 1/4 de vuelta del tornillo, las puertas se cerrarán con una desaceleración notable.

Se puede usar Closer por un largo tiempo, si la configuración se realiza con regularidad. Debe tenerse en cuenta que la adherencia forzada de las puertas para ventilarlas y sostenerlas con diferentes objetos puede llevar a un aumento de la carga en las glándulas y el pistón más cercano.

Esto provocará que la extrusión de aceite del cuerpo y la salida de la puerta se cierren fuera de orden. Para responder a la pregunta de cómo cerrar la puerta correctamente, solo un especialista lo ayudará. Cada diseño tiene sus propias características.

Cuidado de la puerta más cerca.

Para maximizar la vida útil de la puerta más cerca, debe mantener la salud de este mecanismo, verifique regularmente el estado de sus partes principales:

• Para evitar problemas con la aparición de corrosión, los fragmentos de metal regulares deben tratarse y lubricarse para una mayor suavidad.
• Es necesario ajustar periódicamente la configuración de acuerdo con los parámetros de la puerta.
• No se puede poner nada debajo de la puerta abierta.
• No puedes tirar de la puerta "para", para acelerar este proceso.
• Está contraindicado "ayudar" a cerrar la puerta, sujetándola.

Ya sea que se trate de una puerta integrada más cercana o de cualquier otro tipo, con la instalación y operación adecuadas de dicho dispositivo le permitirá controlar el proceso de apertura y cierre de puertas. Esto evitará que se rompa el vidrio y, a veces, la caída de la pared de la casa al instalar puertas de metal.
