Cierrapuertas: opciones de diseño y requisitos para ellas.

Las puertas que tienen un tope o puertas batientes a menudo necesitan un cierre controlado. Esto es importante no solo en los casos en que un gran flujo de personas pasa a través de ellos, sino también cuando hay corrientes fuertes. Un dispositivo llamado seguidor de puertas puede proporcionar el control del cierre de la red.

En nuestro país, estos dispositivos se fabrican según el estándar P 56177, desarrollado en 2014 con la participación del fabricante líder mundial de sistemas de puertas y ventanas: la empresa alemana GEZE. Solo podemos esperar que, por ejemplo, el cerrador para la puerta "Diplomat" de Serbia sea ligeramente superior en calidad y diseño a los productos del fabricante nacional.

Clasificacion de carteles cerrajeros

La primera señal en la que se clasifica la puerta más cercana es su propósito. Más bien, es lo mismo para todos los dispositivos: cierre. Pero las puertas en sí, así como las opciones de instalación en ellas, son diferentes. Aprendes más sobre qué criterios son clasificados por.

Separación por finalidad

Hay cinco tipos de dispositivos:

• Opción de gastos generales (DN) - Instalado en el vestíbulo superior de la puerta batiente.
• Dispositivo de embutir (DV) - También está diseñado para puertas batientes, y se instala en la parte superior.
• Dispositivo para instalación en el suelo (DP): instalación inferior en las puertas con un porche.
• El más cercano para puertas de tipo pendular (DM).
• Dispositivos equipados con funciones adicionales. - la mayoría de las veces está muerto, pero puede haber una depreciación al abrir. Brevemente denotado por las letras DF.

¿Cómo se determina la clase?

También hay una división en clases, que depende de la anchura y el peso máximos del lienzo. Después de revisar la tabla a continuación, aprenderá cómo elegir la puerta más cercana.

Esta es la segunda característica de clasificación:

• Hay clases I, II y III, que reflejan el grado de confiabilidad del dispositivo. Esta es la tercera señal por la cual se clasifican varios tipos de cierrapuertas
• La cuarta señal indica si los cierres pueden usarse para puertas cortafuegos. 0- no puede; 1- can.

• El quinto atributo de clasificación es las condiciones bajo las cuales se puede operar el dispositivo. Solo hay dos opciones: H - condiciones normales, a temperaturas de -15 +40 grados; La letra M designa cierres resistentes a las heladas para puertas que pueden funcionar a temperaturas inferiores a -15 grados.

El último, sexto signo son las tres clases que determinan la resistencia a la corrosión del dispositivo. Los dispositivos más resistentes a la humedad pertenecen a la clase I, respectivamente, la clase III es la más baja. El precio del dispositivo depende no solo del material de fabricación y la complejidad de la solución de diseño, sino también de la clase de la puerta más cercana.

Marcado y exhaustividad.

La marca del dispositivo de cierre debe reflejar las 6 características de clasificación. Codifica las designaciones de nombre, clase, número y letra del tipo y tipo de producto, así como el número de la norma para la cual se realizó.

Обратите внимание! Например, марка ДПДФ 310Н2 означает, что это напольный доводчик с функцией дохлопа; для дверей шириной 95 cm и весом 60кг; первой категории безотказности; не может ставиться на противопожарные двери; должен эксплуатироваться только в нормальных условиях; имеет среднюю коррозийную устойчивость. Автодоводчики дверей импортного производства, помечаются ещё и двумя дополнительными буквами СЕ.

Dicha marca, más la fecha de fabricación y la marca registrada del fabricante, deben estar no solo en el cerrador, sino también en las partes que lo componen. La marca normalmente se coloca en la parte frontal del producto, como vemos en la foto de arriba.

La marca, como regla general, se coloca en la parte posterior de la caja, pero si el cerrador es una mortaja, entonces se puede leer su marca quitando el panel protector.

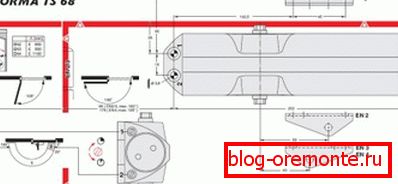

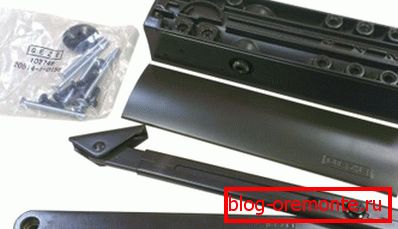

Incluido con el producto, se deben adjuntar no solo las instrucciones de operación y mantenimiento del dispositivo, sino también la plantilla de plantilla de tamaño completo que se ve arriba. Usándolo, el dispositivo de cierre puede ser instalado por cualquier persona. Para mayor claridad, ofrecemos ver el video: "Instalar la puerta más cerca".

Diseños para cerrajeros y requisitos para ellos.

Uno de los principales requisitos de GOST para los cerradores es el uso de materiales y recubrimientos resistentes a la corrosión en su producción. Es por ello que para la fabricación de tales dispositivos se utiliza acero de calidad y calibrado, así como zinc, aluminio, cobre-zinc y aleaciones de alúmina-zinc.

Si el dispositivo está arriba

A pesar de que el dispositivo de cierre de puertas puede diferir estructuralmente, hay requisitos generales que todos los modelos deben cumplir.

• En primer lugar, deben proporcionar la apertura del lienzo no menos de 90 grados. Si la puerta es un péndulo, entonces en cada dirección. La duración del cierre de la puerta, abierta en ángulo recto, debe ser de dos a cinco segundos.
• Independientemente del ángulo de apertura de la puerta, que está determinado por su clase, el cerrador debe cerrar la hoja al menos 70 grados. Si se trata de una puerta magnética más cercana, entonces el cierre final se produce debido a las propiedades de atracción del imán. En otra realización, este puede ser un dispositivo del tipo DF, equipado con una función dohlop.

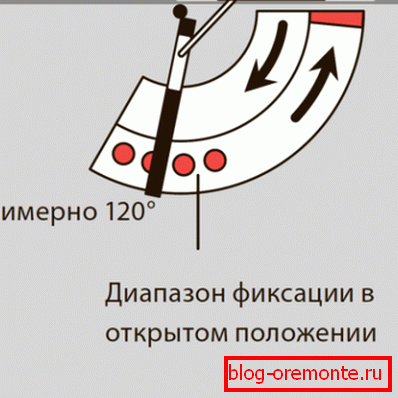

• El producto puede considerarse de calidad cuando es posible ajustar la posición del lienzo con respecto a la caja o la hoja adyacente, de modo que la diferencia no sea superior a 1 grado. Además, el lienzo debe fijarse de forma segura en posiciones extremas: cerrado y abierto.

Requisitos para cerradores incorporados

Todos los cierres tipo DV y DP deben estar equipados con una función de amortiguación de apertura, es decir, el dispositivo debe reducir la velocidad hasta que alcance la posición de apertura extrema.

• Si tenemos en cuenta los 90 grados abiertos. El lienzo, el segmento del camino al cerrarse hasta la marca de 65 grados, es una zona de demora. Un dispositivo de calidad debe proporcionar tiempo para el paso de esta zona por no menos de 20 segundos.
• Esta propiedad del cerrador se denomina función de ralentización del cierre de la web. Los requisitos de la norma también se aplican a la cantidad de tiempo requerido para anular el retraso de cierre manualmente. Este indicador no debe superar los 15,3 kgf / m.
• El ajuste máximo y mínimo de la puerta más cercana según la fuerza de cierre debe garantizar todos los requisitos de la norma, incluidos los que son comunes a todos los tipos de dispositivos. En cuanto a los mecanismos específicamente incorporados, también deberían proporcionar un cierre acelerado en la etapa final. Es decir, se requiere la función dohlop para cerradores incrustados.

Todos los reguladores, mediante los cuales se controlan funciones adicionales, se ocultan en la caja del instrumento y se activan mediante una herramienta especial. El diseño de cualquier cerrador, e integrado en particular, debe proporcionar un acceso sin obstáculos al mecanismo, sin la necesidad de desmontarlo.

La carcasa del dispositivo, independientemente de su tipo, debe sellarse y excluir la posibilidad de fugas de fluido, lo que garantiza el funcionamiento del mecanismo.

Características constructivas de closers.

Para abrir la hoja de la puerta, debe estar influenciada por una cierta fuerza. Parte de ella cuando se abre, y cuando se cierra: el esfuerzo completo, el cerrador se hace cargo.

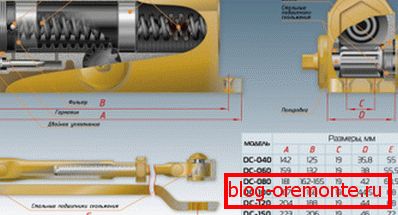

La mayoría de las veces se acumula por medio de un resorte, que se comprime cuando se abre la puerta. Sin apretar, simplemente mueve el lienzo a su posición original cerrada.

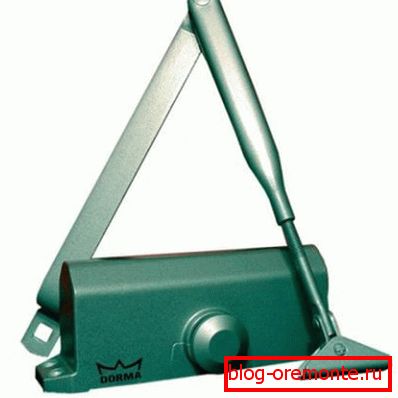

• La mayoría de las veces, los cierres en las puertas batientes se instalan en la parte superior. El hecho es que la versión incorporada solo se puede instalar en el proceso de organización del revestimiento del piso o su reparación. En la gran mayoría, los cerradores tipo DN tienen un diseño de resorte. Además del resorte, tienen un engranaje con un pistón de engranaje, debido a que se mueve.

• Con el pistón está conectado a un extremo de la palanca más cercana, que recibe la fuerza a través del resorte. Moviéndose en un arco, suavemente abre o cierra la puerta. A pesar de que esta es la opción más popular, hoy no es la mejor.

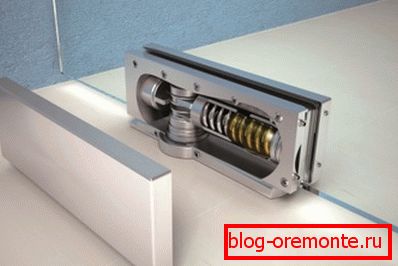

• Las opciones de unidad de leva aparecieron mucho más tarde, y los expertos las consideran las más óptimas. La parte principal de esta puerta más cerca es la cámara. Se encuentra entre la apertura y los pistones de freno, y se comunica con los elementos adyacentes por medio de rodillos.
• Tampoco se puede prescindir de un resorte: al abrir la banda, el pistón actúa sobre él a través de la leva. Al cerrarse, el resorte se endereza y el pistón del freno se activa, lo que evita que la puerta se cierre con fuerza. En este caso, el pistón de apertura se eleva a su posición original.

Presta atencion Los cerradores de tipo cámara tienen un grado mucho mayor de control sobre el cierre de la web, que, además, puede ser regulado. Sus carcasas son más compactas, lo cual es una calidad particularmente valiosa para los dispositivos integrados. Dado que carecen de una palanca de potencia, los dispositivos de tipo DV se distinguen por un alto par.

La suavidad del funcionamiento de este tipo de cierre de puerta se garantiza mediante la instalación de un rodillo de cierre eléctrico. Para una puerta giratoria, se coloca en medio de la abertura, para una puerta batiente, contra la pared.

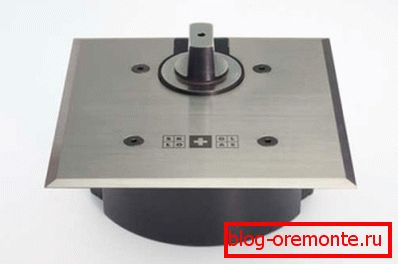

Solo notamos que no todos los modelos del cerrador pueden colocarse en el centro de la abertura. Si hablamos de la diferencia fundamental en el diseño de dispositivos para la instalación en la parte superior y en el piso, en general, lo principal es la presencia o ausencia de una palanca.

Conclusión

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

En los casos en que se superan estas cifras, solo hay una salida: colocar dos dispositivos de cierre en la puerta. Es conveniente seleccionar los cerradores al menos una clase más alta de lo que se requiere, y el video de este artículo lo ayudará con esta tarea.
