Bisagra de puerta para ventanillas: cómo elegir y cómo

La habitual bisagra interna de la puerta para postigos, solo es adecuada si son lo suficientemente pequeñas y livianas, por ejemplo, de plástico fino o shtaketnik. Productos pesados ​​de madera o metal que no sostendrá.

Veamos qué toldos se pueden usar, equipando la entrada al sitio.

Bisagras de cabeza

En contraste con el interior, sujetado al extremo de la hoja de la puerta, las bisagras externas están clavadas o perforadas en su plano frontal o barras de sujeción. Es el tipo más antiguo de toldos, destinado a puertas de madera que configuran el tipo.

Diseño y alcance

Las bisagras superiores están diseñadas para colgar telas de madera de diferentes diseños y pesos.

Un "ala" de la bisagra puede tener diferentes longitudes, hasta el ancho completo de la hoja de la puerta. En este caso, se convierte en parte de la propia estructura de la puerta.

Dosel forjado viejo

Los bucles generales del dispositivo y el principio de su acción:

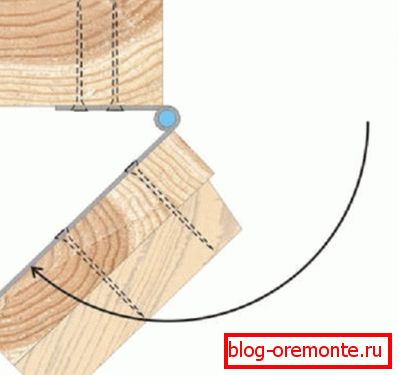

En la posición cerrada En posición abierta
  1. Eje giratorio, alrededor del cual la compuerta o puerta gira cuando se mueve. Está clavado en una de las placas del bucle, por lo que no cae fuera de él bajo la acción de la gravedad;
  2. Barra de soporte del marco de la puerta o poste de ventanilla;
  3. Hoja de la puerta
  4. Parte fija de la bisagra, fijada en un poste o marco de puerta;
  5. Cierres - tornillos o clavos;
  6. La parte móvil del bucle, unida a la hoja de la puerta;
  7. Apretar barra horizontal. Las bisagras de las puertas de las puertas están unidas a ellas al nivel de dicha barra, especialmente si la longitud de su parte móvil es menor que el ancho del lienzo.

Para referencia. Anteriormente, los toldos superiores se forjaban exclusivamente y se sujetaban a la puerta con clavos. Ahora los bucles fundidos son más comunes, y es más fácil y más confiable arreglarlos con tornillos autorroscantes.

De gran importancia no solo es la calidad y confiabilidad de estos elementos, sino también su apariencia, ya que se encuentran abiertamente. Por lo tanto, las bisagras forjadas siguen teniendo una gran demanda, a pesar de que su precio es desproporcionadamente más alto en comparación con el sellado de fábrica.

Selección e instalación

La longitud de los bucles y su número se seleccionan según el tamaño y el peso del portillo. Cuanto más larga sea la pluma, más agujeros de fijación tendrá y más peso soportará, lo que no permitirá que la lona se doble bajo su peso.

En cuanto al peso, entonces:

  • Para un paño de hasta 40 kg. Son suficientes dos toldos, ubicados a una distancia de 15-20 cm de los bordes superior e inferior;
  • En 40-60 kg. Ya necesita tres bucles, y el tercero está montado debajo de la parte superior en 20-30 cm;
  • Si el lienzo pesa más de 60 kg.Se recomienda colgarlo en cuatro bucles, ubicados a la misma distancia entre sí.

Colgar la puerta es fácil de hacer a mano. Para esto, la parte larga del bucle se atornilla primero a la red.

Montaje articulado del bucle.

Luego la puerta se instala en su lugar y se fija con cuñas, abrazaderas u otros dispositivos en la posición de diseño.

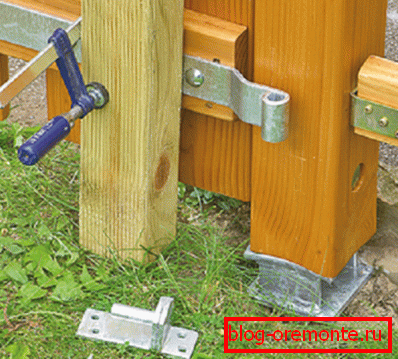

Instalar la puerta y fijarla en la posición correcta.

Después de eso, la segunda parte de la cubierta se adjunta al poste o caja.

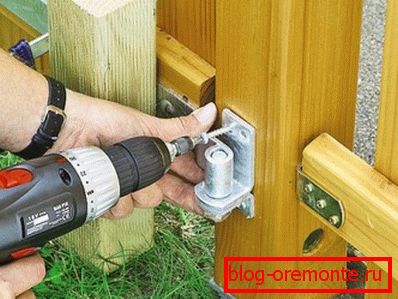

Sujeción del soporte de bisagra.

Consejo Si, con el tiempo, el lienzo todavía se afloja o el poste de soporte cambia su posición, será fácil ajustar el trabajo de la puerta. Basta con desatornillar los tornillos, alinearlos y apretarlos de nuevo.

Bisagras soldadas

Puertas metálicas, como cualquier otra, en un marco de metal se unen a los soportes con bisagras especiales soldadas.

Vistas

Las bisagras de las puertas soldadas para la puerta difieren entre sí principalmente en tamaño y producción de material. Además, existen diferencias en la forma, el diseño y la capacidad de soportar una cierta carga.

En forma son:

  • Cilíndrico;
  • Hexagonal
  • Lágrima

Por diseño:

  • Ordinario - Con "dedo" extraíble o fijo;
  • Bolígrafo - con una bola de metal que permite abrir fácilmente la compuerta al reducir la fuerza de fricción dentro del bucle;
  • Teniendo - Con el rodamiento entre las dos mitades del producto.

Por carga:

  • Simple
  • Reforzado: con placas soldadas, lo que le permite distribuir la carga en el bucle de manera más uniforme. Lo que aumenta la fiabilidad de la fijación de una puerta, y aumenta la vida útil de los toldos.

El número requerido de bucles.

Las dimensiones totales de las bisagras soldadas, así como su número, se seleccionan de acuerdo con el peso de la puerta. Cuanto más difícil es, más deberían ser. O ellos mismos deberían ser más poderosos.

La cantidad recomendada se da en la tabla:

Marca y altura del lazo, mm. 610-4 (100) 610-5 (125) 613-4 (100) 613-5 (125) 500-4 (100) 500-5 (125) 401-4 (100) 700-4 (100) 700-5 (125)
Peso, kg
30 2
40 3 2 2
50 3 3 2
60 3 2
70 3 2
80 3 2 2
90 3 3 2
100 3

Montaje de ventanillas sobre bisagras soldadas.

Debe notarse de inmediato que es muy difícil realizar este trabajo por su cuenta, y es simplemente imposible si no tiene experiencia. La soldadura es un proceso difícil, lento y peligroso para un principiante. Por lo tanto, puede iniciar la instalación solo si no es la primera vez que ve y sostiene una máquina de soldar en sus manos.

Además de él, no olvide abastecerse de electrodos, máscara y equipo de protección personal. Así como las herramientas necesarias:

  • Cepillo metálico para limpiar superficies de trabajo de suciedad, óxido, pintura vieja;
  • Amoladora para pelar soldaduras;
  • Cinta métrica o regla, lápiz;
  • Nivel de construcción;
  • Abrazaderas u otros accesorios para la fijación de piezas.

Consejo Antes de comenzar la instalación, lubrique las bisagras de la puerta con grasa u otro lubricante. Y las zonas a las que se soldarán, se limpiarán de óxido o pintura.

A continuación, debe hacer un marcado en la hoja de la puerta, dependiendo del número de bisagras. La parte superior e inferior deben colocarse a no más de 15-20 cm del borde.

Es mucho más conveniente soldarlos cuando la compuerta y la caja están en posición horizontal.

Una descripción detallada del proceso se muestra en la tabla:

La imagen Descripción

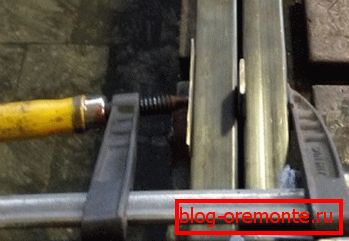

Paso 1 Coloque la compuerta o su marco y la columna de soporte en un plano horizontal de modo que entre los tubos a los que se soldarán las bisagras haya un espacio de 3-4 mm. Para hacer esto, coloque entre ellos separadores de piezas metálicas o círculos de residuos de la amoladora, y sujete las abrazaderas.
Paso 2 En la línea de soldadura, dibuje una línea paralela al borde del tubo de soporte y fije a lo largo de ella una barra o longitud de tubería uniforme.

Puede sujetar abrazaderas o agarrar una soldadura por puntos.

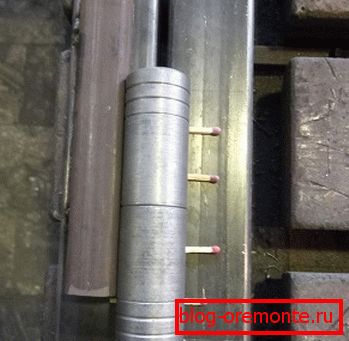

Coloque un lazo cerca de la barra, coloque fósforos o trozos de alambre debajo de ella para proporcionar espacio.

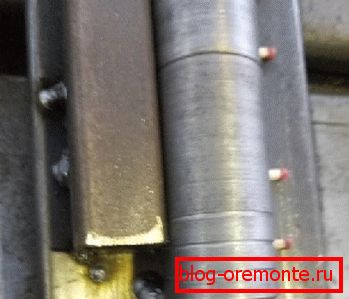

Paso 3 Manteniendo el cilindro presionado contra la barra, tome su mitad superior en dos lugares al tubo del marco.

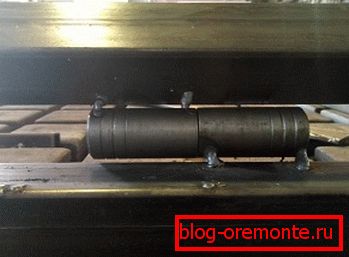

Paso 4 Luego agarre la parte inferior y quite / corte la barra temporal.
Paso 5 Retire las abrazaderas que sostienen la compuerta y la caja juntas, y verifique la carrera de la hoja.

Si todo es normal, vuelva a colocar los espaciadores y las abrazaderas en el lugar para soldar bien las bisagras.

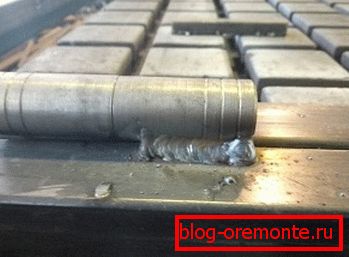

Paso 6 Hervir ambas costuras con soldadura continua.

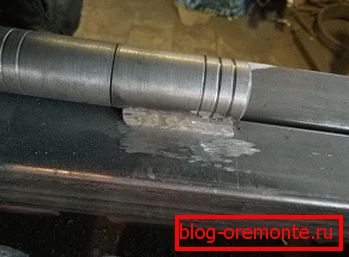

Paso 7 Pele las costuras con un molinillo para que no queden nódulos.

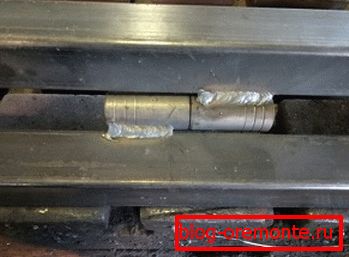

Paso 8 Abra la puerta y hierva las costuras en la parte posterior. Deshazte de ellos.
Paso 9 Para darle al diseño un aspecto estético completo, imprimalo y pinta.

Para referencia. Esta es solo una de las opciones. Cada soldador tiene sus propios secretos, cómo garantizar espacios uniformes entre las bisagras y el marco, cómo organizarlos a lo largo del mismo eje vertical, etc. Mira algunos videos y elige la forma más adecuada.

Si los postes ya están en pie, la instalación se realiza con una tecnología diferente. La instrucción recomienda que primero marque y suelde con precisión las partes superiores de las bisagras a la hoja de la puerta.

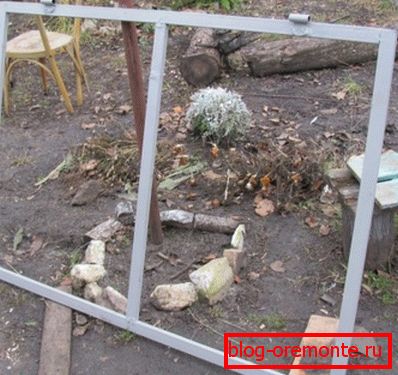

Marco de mimbre con bisagras soldadas.

Después de eso, como en el caso de los toldos superiores y una ventanilla de madera, la hoja se instala en la abertura y se fija en ella con la ayuda de forros y cuñas. El nivel de construcción verifica la verticalidad de la instalación y el hecho de estar en el mismo plano con la caja.

Luego, la parte inferior se inserta en la parte superior del bucle y su posición se marca en el palo de soporte con tiza o lápiz de construcción. O ella inmediatamente agarra en dos lugares por soldadura por puntos.

Esquema de montaje en bucle

Tomando todos los bucles, debe quitar las cuñas y forros, y verificar el progreso de la puerta. Solo así podrás realizar costuras verticales sólidas.

Y luego todo es igual: las costuras internas se hierven, se limpian, y luego toda la estructura se pinta en el color seleccionado.

Conclusión

Ahora sabes cuáles son las bisagras de las puertas de las puertas y en qué casos se usa este o aquel tipo. Y si lo desea, puede realizar la instalación usted mismo. Será aún más fácil hacerlo después de mirar atentamente el video de este artículo, así como otros videos hechos por constructores y soldadores experimentados.
